Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Koplampzekering
2. Zekering van de ABS-solenoïdeklep
3. Zekering elektronische smoorklep
4. Zekering brandstofinjectiesysteem
5. Backup-zekering (voor klok en startblok-keersysteem)
6. Zekering radiatorkoelvinmotor
7. Zekering ontstekingssysteem
8. Zekering signaleringssysteem
9. Zekering ABS-regeleenheid
10.Aansluitzekering 1 (voor gelijkstroom aan- sluitcontact voor accessoires)
11.Zekering parkeerlichten
12.O/P (optie) zekering
13.Zekering vering
14.Reservezekering
1
3
4
5
6
2789
10
14
13
11
1214
Voor geschreven zekerin gen:
Hoofdzekering:
50.0 A
Aansluitzekering 1: 3.0 A
Koplampzekering: 20.0 A
Remlicht zekering:
1.0 A
Zekering parkeerlichtcircuit: 7.5 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
20.0 A
Zekering radiatorkoelvin: 20.0 A
Backup-zekering: 7.5 A
Zekering elektronische smoorklep:
7.5 A
Zekering brandstofinjectiesysteem: 20.0 A
Zekering van de ABS-solenoïde-
klep: 20.0 A
Zekering ABS-regeleenheid: 7.5 A
Zekering ABS-motor:
30.0 A
Zekering vering: 15.0 A
Zekering cruise control: 1.0 A
O/P (optie) zekering:
20.0 A
UBP9D1D0.book Page 33 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstelling
6-34
6
DAU39014
Koplampg loeilamp vervan gen
De koplampen op dit model hebben halo-
geen gloeilampen. Vervang een koplamp-
gloeilamp als volgt als deze is
doorgebrand.
LET OP
DCA10651
Pas op en zor g d at de vol gen de on der-
d elen niet wor den beschad igd:
 Koplampg loeilamp
Raak het glas van d e koplamp gloei-
lamp niet aan zo dat dit vetvrij blijft,
an ders kan d e doorzichti ghei d van
het glas, de lichtintensiteit en d e le-
vens duur na deli g wor den beïn-
vloe d. Wrijf eventuele
verontreini gin gen en vin geraf druk-
ken op het gloeilamp glas we g met
een doekje ged renkt in alcohol of
thinner.
 Koplamplens
Plak geen kleurfolie of stickers op
d e k

oplamplens.
Ge bruik geen koplamp gloeilamp
met een ho ger watta ge dan is voor-
g eschreven.

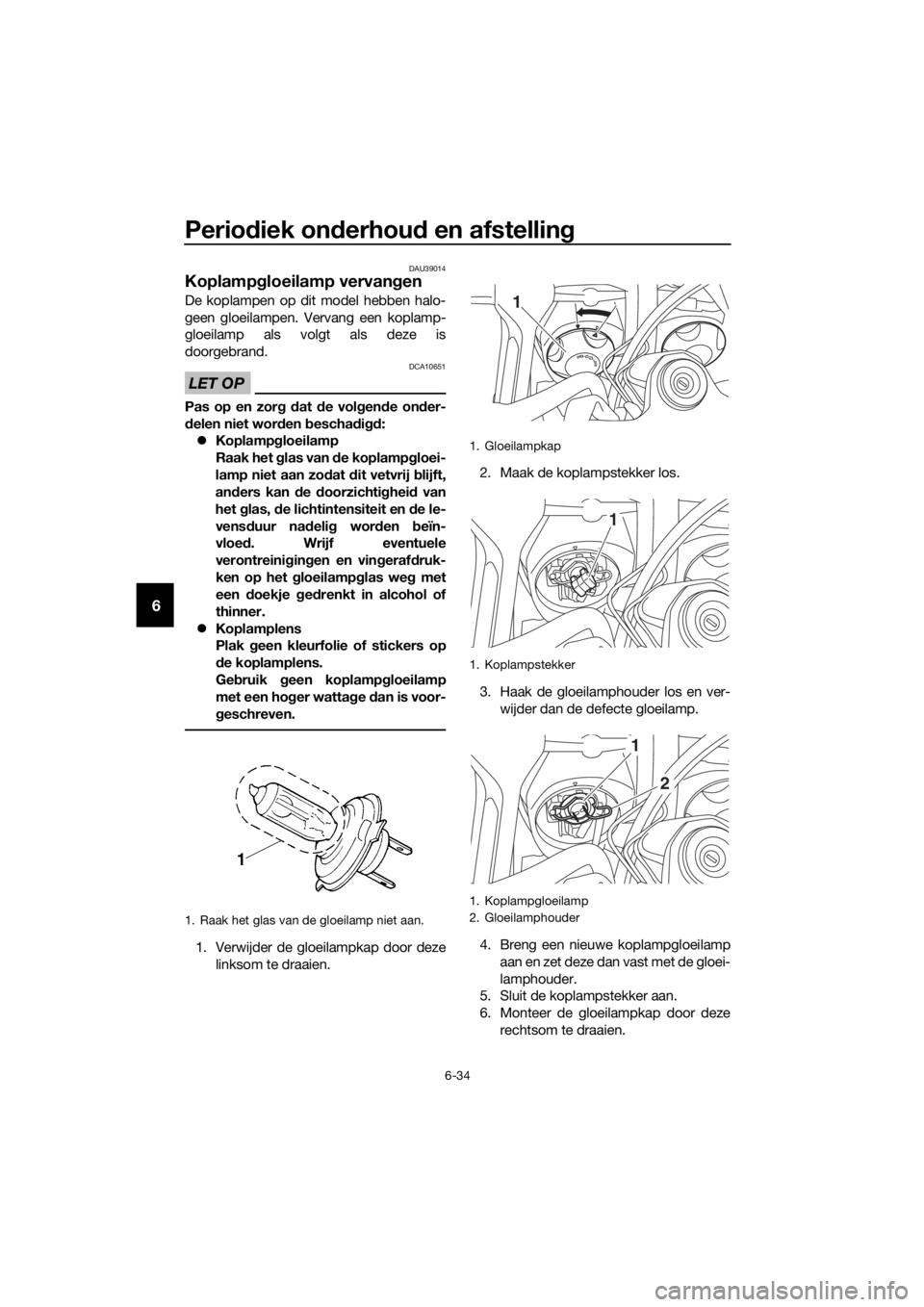

1. Verwijder de gloeilampkap door deze
linksom te draaien. 2. Maak de koplampstekker los.
3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp aan en zet deze dan vast met de gloei-
lamphouder.
5. Sluit de koplampstekker aan.
6. Monteer de gloeilampkap door deze
rechtsom te draaien.
1. Raak het glas van de gloeilamp niet aan.
1. Gloeilampkap
1. Koplampstekker
1. Koplampgloeilamp
2. Gloeilamphouder
1
1
1
2
UBP9D1D0.book Page 34 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstellin g
6-35
6
7. Vraag indien nodig een Yamaha dea-
ler de koplamplichtbundel af te stel-
len.DAU58971
Parkeerlicht gloeilamp vervan gen
Dit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.

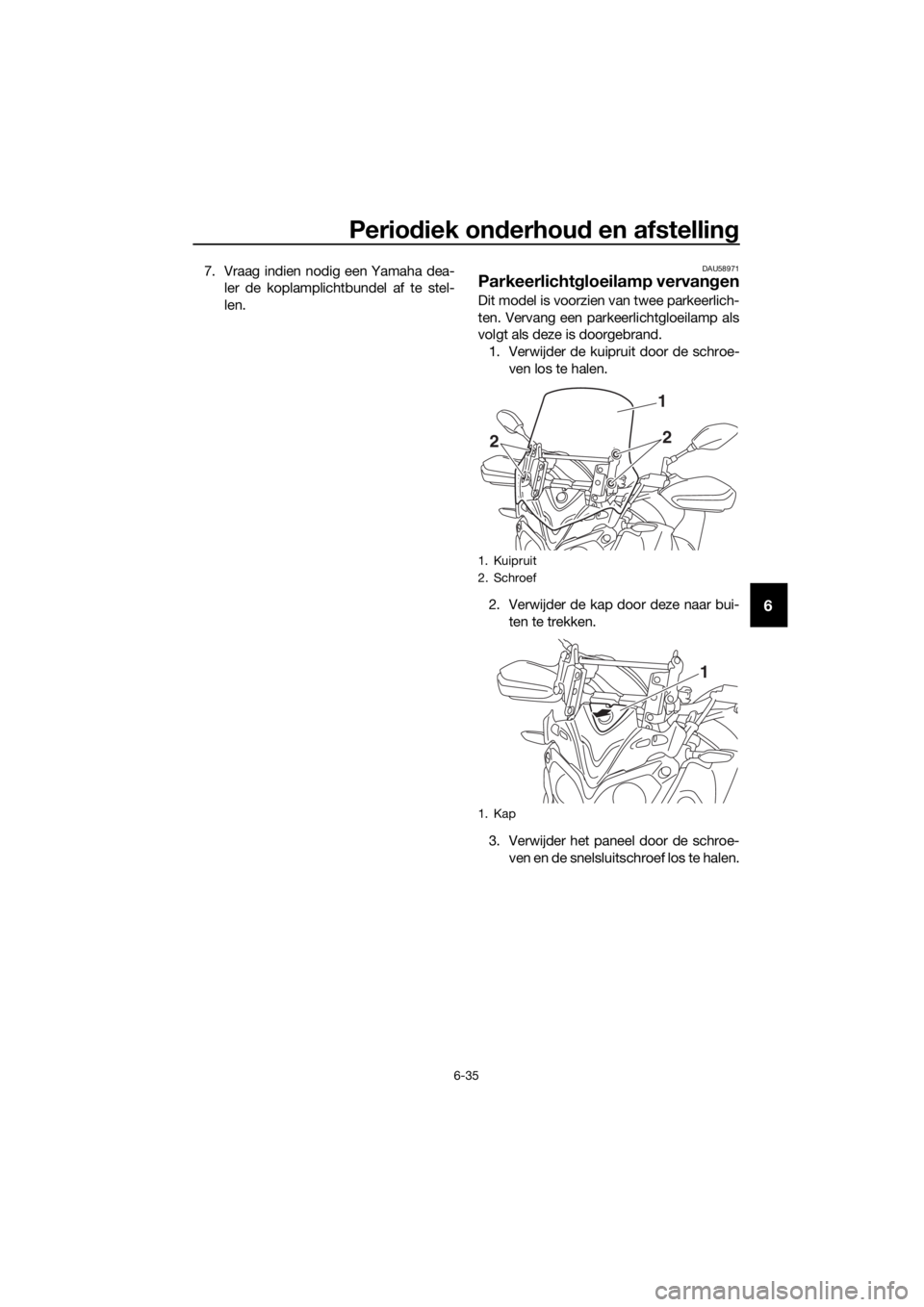

1. Verwijder de kuipruit door de schroe- ven los te halen.
2. Verwijder de kap door deze naar bui- ten te trekken.
3. Verwijder het paneel door de schroe- ven en de snelsluitschroef los te halen.
1. Kuipruit
2. Schroef
1. Kap
1
22
1
UBP9D1D0.book Page 35 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstelling
6-36
6

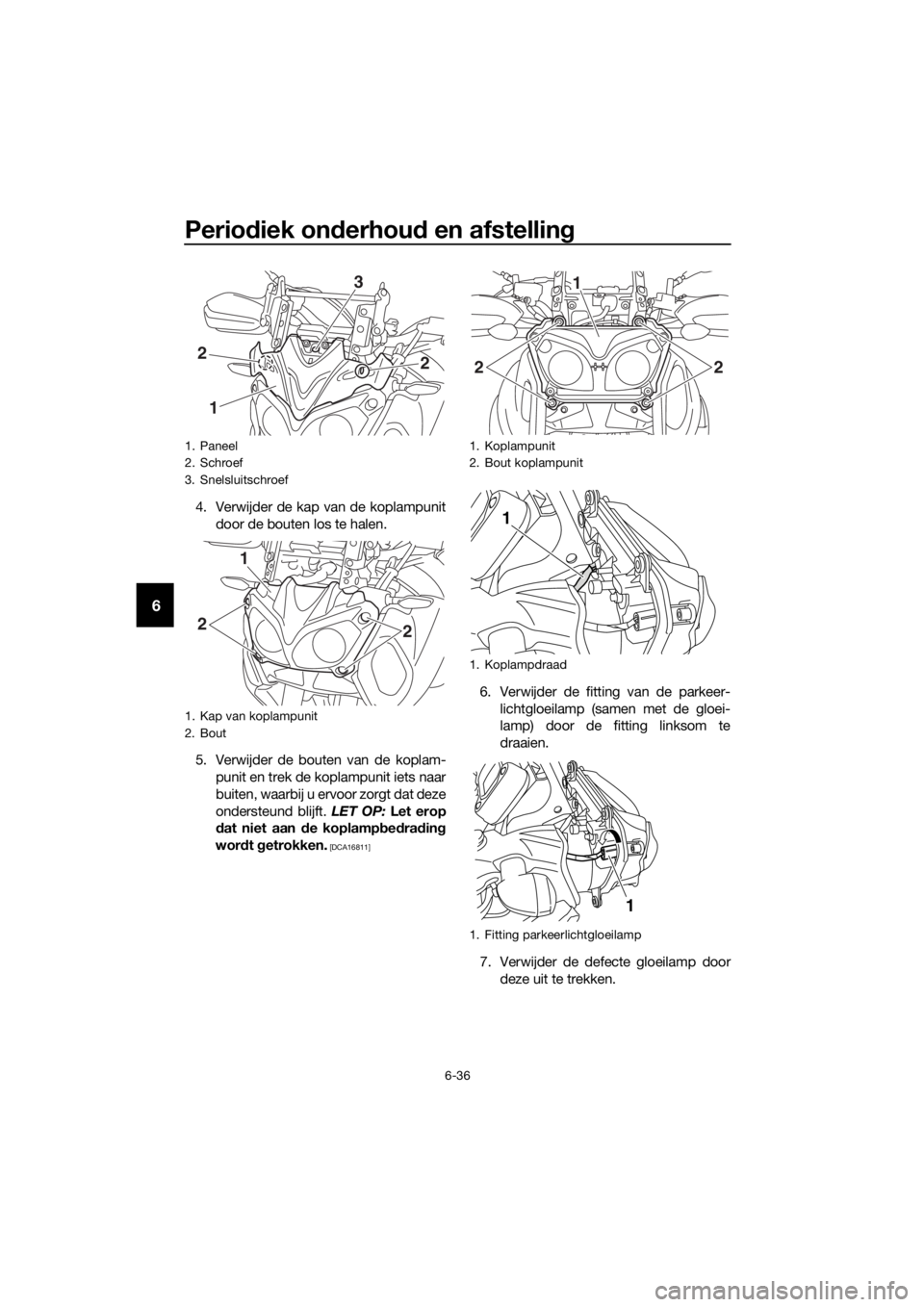

4. Verwijder de kap van de koplampunit
door de bouten los te halen.
5. Verwijder de bouten van de koplam- punit en trek de koplampunit iets naar
buiten, waarbij u ervoor zorgt dat deze
ondersteund blijft. LET OP: Let erop
d at niet aan de koplamp bed ra din g
wor dt getrokken.
[DCA16811]
6. Verwijder de fitting van de parkeer-
lichtgloeilamp (samen met de gloei-
lamp) door de fitting linksom te
draaien.
7. Verwijder de defecte gloeilamp door deze uit te trekken.
1. Paneel
2. Schroef
3. Snelsluitschroef
1. Kap van koplampunit
2. Bout
3
22
1
1
22
1. Koplampunit
2. Bout koplampunit

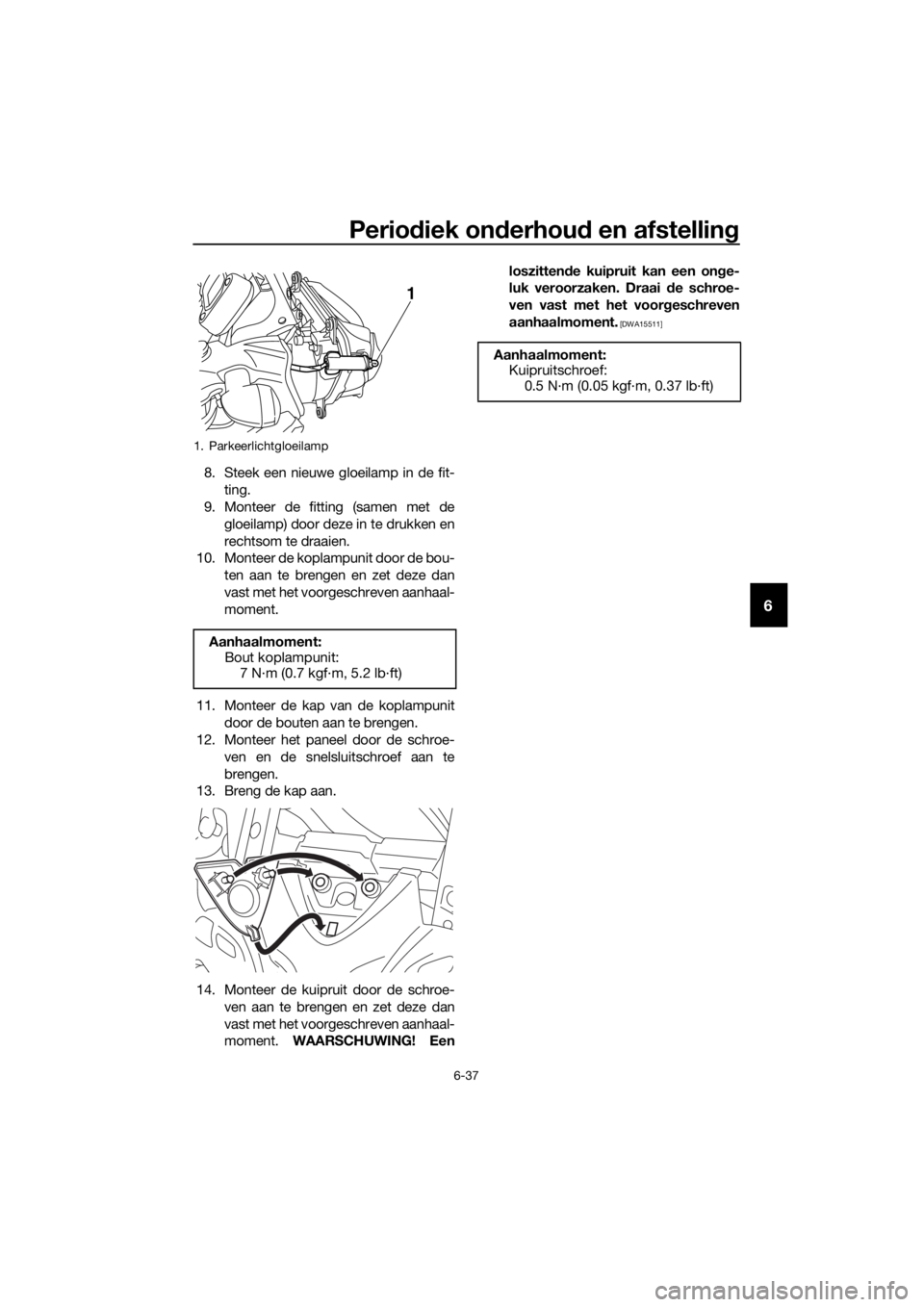

1. Koplampdraad
1. Fitting parkeerlichtgloeilamp
1
2
2
1
1
UBP9D1D0.book Page 36 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstellin g
6-37
6
8. Steek een nieuwe gloeilamp in de fit-
ting.
9. Monteer de fitting (samen met de
gloeilamp) door deze in te drukken en
rechtsom te draaien.
10. Monteer de koplampunit door de bou-
ten aan te brengen en zet deze dan
vast met het voorgeschreven aanhaal-
moment.
11. Monteer de kap van de koplampunit door de bouten aan te brengen.
12. Monteer het paneel door de schroe-
ven en de snelsluitschroef aan te
brengen.
13. Breng de kap aan.
14. Monteer de kuipruit door de schroe-
ven aan te brengen en zet deze dan
vast met het voorgeschreven aanhaal-
moment. WAARSCHUWING! Een loszitten
de kuipruit kan een on ge-
luk veroorzaken. Draai d e schroe-
ven vast met het voor geschreven
aanhaalmoment.
[DWA15511]
1. Parkeerlichtgloeilamp
Aanhaalmoment: Bout koplampunit:7 N·m (0.7 kgf·m, 5.2 lb·ft)
1
Aanhaalmoment:Kuipruitschroef: 0.5 N·m (0.05 kgf·m, 0.37 lb·ft)
UBP9D1D0.book Page 37 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstelling
6-38
6
DAU70570
Richtin gaanwijzer en rem-
licht/achterlicht
Dit model is voorzien van richtingaanwij-
zers en een remlicht/achterlicht van het
LED-type.
Als een richtingaanwijzer of het rem-
licht/achterlicht niet gaat branden, vraag
dan een Yamaha-dealer het elektrische cir-
cuit te testen.
DAU49722
Gloeilamp kentekenverlichtin g
vervan gen

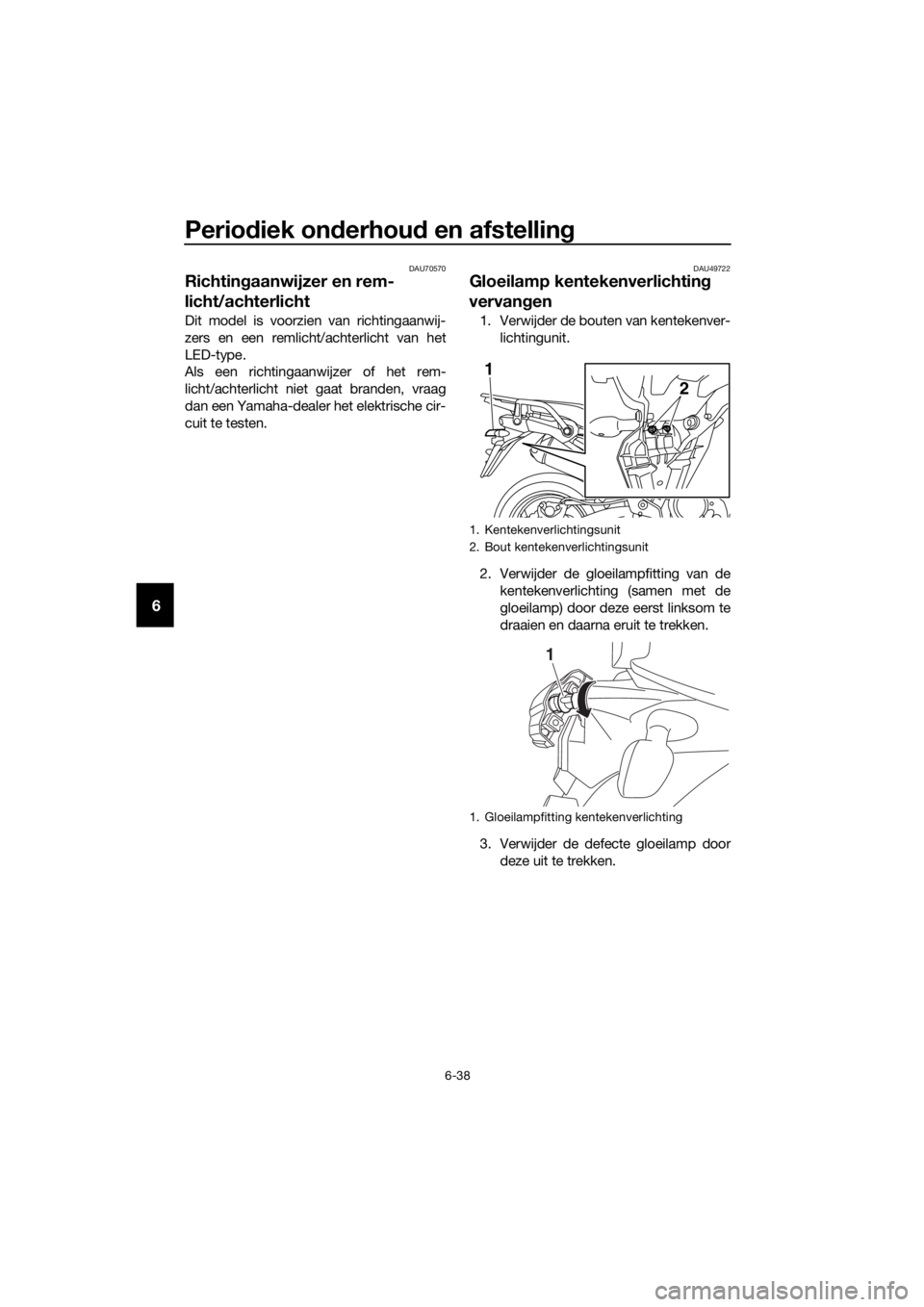

1. Verwijder de bouten van kentekenver-
lichtingunit.
2. Verwijder de gloeilampfitting van de kentekenverlichting (samen met de
gloeilamp) door deze eerst linksom te
draaien en daarna eruit te trekken.

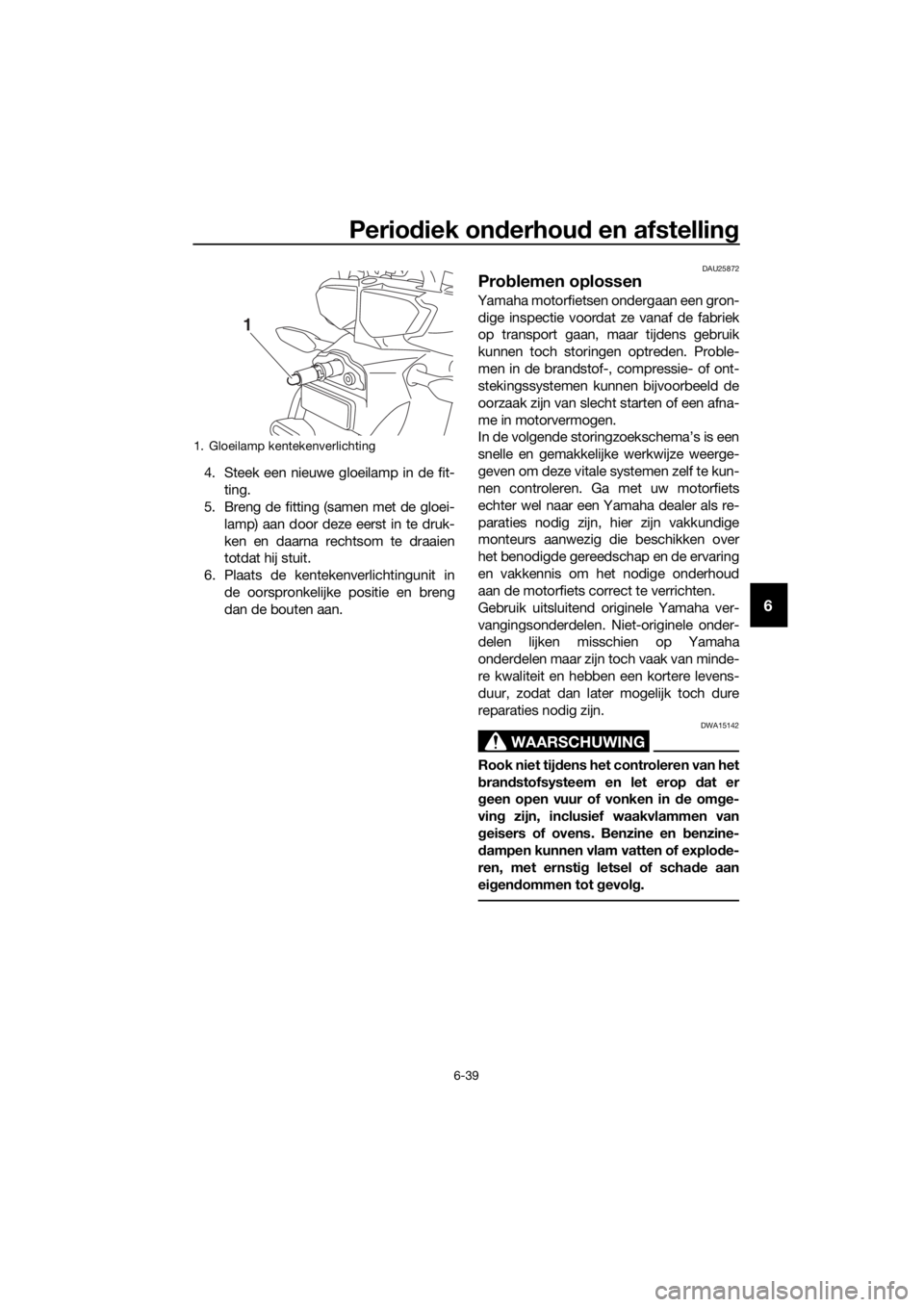

3. Verwijder de defecte gloeilamp door deze uit te trekken.
1. Kentekenverlichtingsunit
2. Bout kentekenverlichtingsunit
1. Gloeilampfitting kentekenverlichting
2
1
1
UBP9D1D0.book Page 38 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstellin g
6-39
6
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de fitting (samen met de gloei-
lamp) aan door deze eerst in te druk-
ken en daarna rechtsom te draaien
totdat hij stuit.
6. Plaats de kentekenverlichtingunit in de oorspronkelijke positie en breng
dan de bouten aan.
DAU25872
Prob lemen oplossen
Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in d e omge-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernsti g letsel of scha de aan
ei gen dommen tot g evolg.
1. Gloeilamp kentekenverlichting
1
UBP9D1D0.book Page 39 Friday, September 7, 2018 3:39 PM

Periodiek on derhou d en afstelling
6-40
6
DAU63470
Storin gzoekschema’s

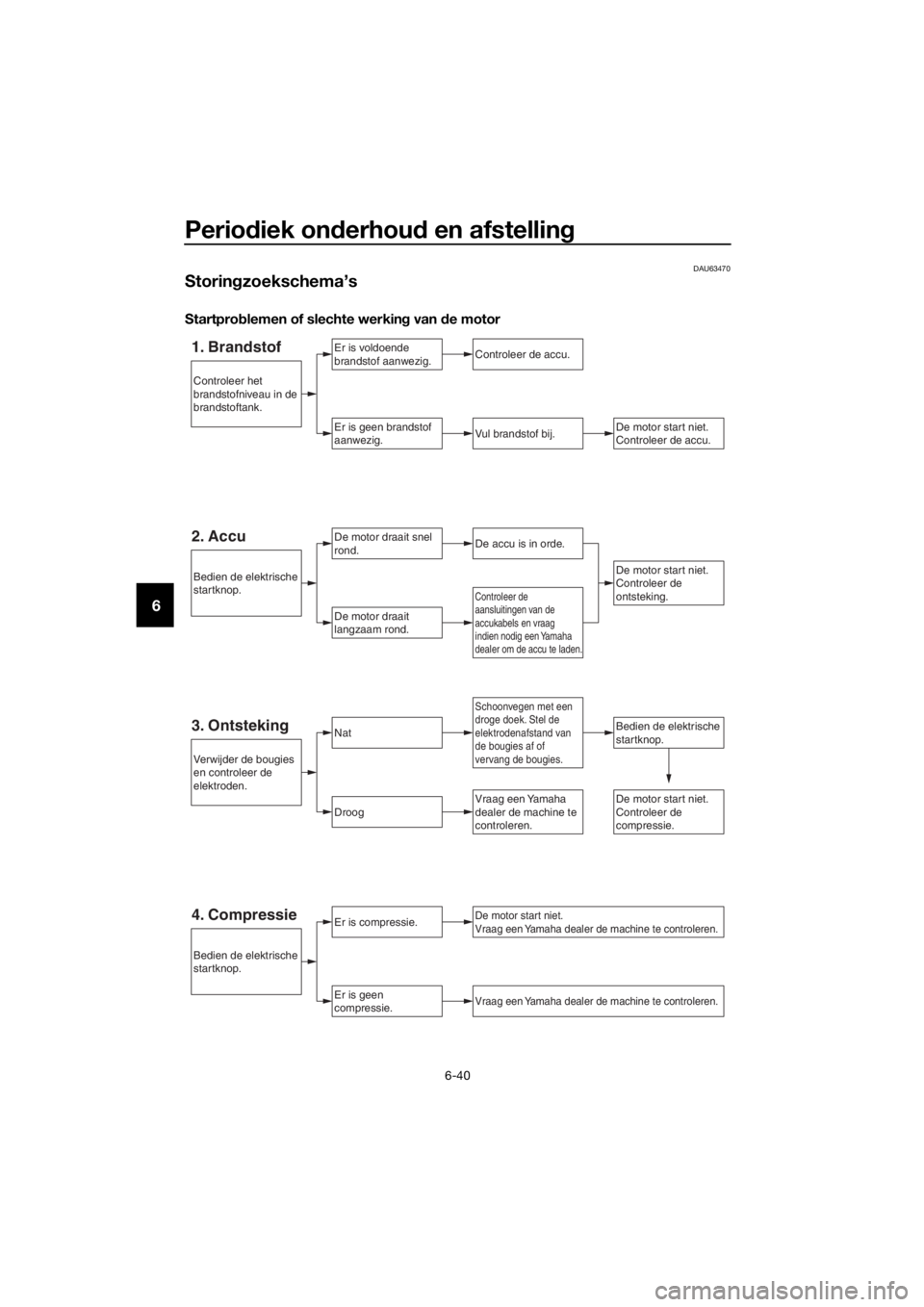

Startpro blemen of slechte werkin g van d e motor
1. BrandstofEr is voldoende
brandstof aanw ezig.
Er is geen brandstof
aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor draait snel
rond.
De motor draait
langzaam rond.
De motor start niet.
Controleer de accu.
Schoon vegen met een
droge doek. Stel de
elektrodenafstand v an
de bougies af of
v er vang de bougies.
Controleer de
aansluitingen v an de
accukabels en vraag
indien nodig een Yamaha
dealer om de accu te laden.
2. AccuDe accu is in orde.
De motor start niet.
Controleer de
ontsteking.
3. OntstekingNatBedien de elektrische
startknop.
Droog
Er is compressie.
Er is geen
compressie.
De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de
compressie.Vraag een Yamaha
dealer de machine te
controleren.
Ve r wijder de bougies
en controleer de
elektroden.
Bedien de elektrische
startknop.
Bedien de elektrische
startknop.
Controleer het
brandstofniv eau in de
brandstoftank.
4. Compressie
