2019 YAMAHA XT1200ZE display

Functies van instrumenten en bed iening selementen
3-10
3
Toerenteller
De toerenteller toont het motortoerental.
LET OP
DCA23050
Laat de motor niet d raaien in de hoge-
toerenzone van de toerenteller.
Ho getoerenzone: 7750 tpm en ho ger
Bran dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen van “F” (vol) naar “E”
(leeg) naarmate het brandstofniveau verder
daalt. Als het laatste segment begint te
knipperen, dient u zo snel mogelijk te tan-
ken.
OPMERKING
Als er een probleem wordt gedetecteerd in
het circuit van de brandstofniveaumeter,
gaan alle segmenten van de brandstofni-
veaumeter knipperen. Als dit zich voordoet,
vraag dan een Yamaha-dealer de machine
te controleren.
Eco-controlelampje
Dit controlelampje gaat aan wanneer de
machine wordt gebruikt op een milieuvrien-
delijke, energiezuinige manier. Het contro-
lelampje gaat uit als u de machine stopt.
OPMERKING
Hierna volgen enkele tips om het brand-
stofverbruik te verlagen:  Voer het motortoerental tijdens acce-
lereren niet te hoog op.
 Rijd met een constante snelheid.
 Selecteer de versnelling die geschikt
is voor de snelheid van de machine.
1. Toerenteller
2. Hogetoerenzone
1. Brandstofniveaumeter
12
1
1. Eco-controlelampje “ECO”
1
UBP9D1D0.book Page 10 Friday, September 7, 2018 3:39 PM

Functies van instrumenten en bed ienin gselementen
3-13
3
Kilometerteller:
De kilometerteller toont de totale afstand
die door de machine is afgelegd.
Rittellers:
“TRIP-1” en “TRIP-2” tonen de afgelegde
afstand sinds de rittellers voor het laatst
werden teruggesteld.
OPMERKING
 De kilometerteller wordt vergrendeld
bij 999999.
 De rittellers worden teruggesteld en
blijven tellen nadat 9999.9 is bereikt.
De brandstofreserve-ritteller toont de af-
stand die wordt afgelegd op de brandstof-
reserve.
Wanneer ongeveer 3.9 L (1.03 US gal,
0.86 Imp.gal) van de brandstof resteert in
de brandstoftank, gaat het laatste segment
van de brandstofniveaumeter knipperen.
Daarnaast schakelt de informatieweergave
automatisch naar de brandstofreserve-rit-
teller “TRIP-F” en wordt de afgelegde af-
stand vanaf dat punt aangegeven. Druk in dat geval op de selectieschakelaar
om de pagina’s van de informatieweergave
te wisselen in de onderstaande volgorde:
TRIP-F
→ Weergave–1 → Weergave–2 →
Weergave–3 → TRIP-F
Druk om een ritteller terug te stellen kort op
de toets “RESET” zodat de ritteller knippert
en houd vervolgens de toets “RESET” 2 se-
conden lang ingedrukt.
OPMERKING
U kunt de brandstofreserve-ritteller hand-
matig terugstellen, maar deze wordt ook
automatisch teruggesteld zodra u na het
tanken 5 km (3 mi) hebt gereden. De ritteller
verdwijnt dan vanzelf van het display.
Geschatte actieradius:
Deze weergave toont de geschatte afstand
die met de resterende brandstof kan wor-
den afgelegd onder de huidige rijomstan-
digheden.
Verstreken tijd:
20
ODO km
5.0
TRIP-1km
7.0
TRIP-2km
GEAR
4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
UBP9D1D0.book Page 13 Friday, September 7, 2018 3:39 PM

Functies van instrumenten en bed ienin gselementen
3-15
3
OPMERKING
Zie “De eenheden selecteren” op pagina
3-18 om de kilometergebaseerde ver-
bruikseenheden te wijzigen of te wisselen
naar mijlen.
Druk om het gemiddelde brandstofverbruik
terug te stellen kort op de toets “RESET”
zodat de weergave van het gemiddelde
brandstofverbruik knippert, en houd dan de
toets “RESET” 2 seconden lang ingedrukt.
OPMERKING
Nadat u de weergave van het gemiddelde
brandstofverbruik hebt teruggesteld, wordt
“_ _._” weergegeven totdat 1 km (0.6 mi)
met de machine is afgelegd.
LET OP
DCA15474
Bij storin gen wor dt continu “– –.–” weer-
g eg even. Vraa g een Yamaha dealer de
machine te controleren.
Huidig brandstofverbruik:
Deze functie berekent het huidige brand-
stofverbruik onder de actuele rijomstandig-
heden. Het huidige brandstofverbruik kan
worden weergegeven als “km/L”,
“L/100km” of “MPG”.  “km/L” toont het aantal kilometers dat
wordt afgelegd op één liter brandstof.
 “L/100km” toont hoe veel liter brand-
stof nodig is om 100 km af te leggen.
 “MPG” toont het aantal mijlen dat
wordt afgelegd op één Imp.gallon
brandstof.
OPMERKING
 Zie “De eenheden selecteren” op pa-
gina 3-18 om de kilometergebaseerde
verbruikseenheden te wijzigen of te
wisselen naar mijlen.
 Bij snelheden onder 10 km/h (6 mi/h)
wordt “_ _._” weergegeven.
LET OP
DCA15474
Bij storin gen wor dt continu “– –.–” weer-
g eg even. Vraa g een Yamaha dealer de
machine te controleren.
Instelmo dus
In de instelmodus kunt u de items die op de
pagina’s van de informatieweergave wor-
den getoond instellen, selecteren of terug-
stellen.
OPMERKING
 De versnellingsbak moet in de vrij-
stand staan en de machine moet zijn
gestopt als u instellingen in deze mo-
dus wilt wijzigen.
 Wanneer u naar een versnelling scha-
kelt en gaat rijden, of de sleutel naar
“OFF” draait, worden alle gewijzigde
instellingen opgeslagen en wordt de
instelmodus vervolgens afgesloten.
12.3
CRNT FUEL km/L1. Instelmodusweergave
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
UBP9D1D0.book Page 15 Friday, September 7, 2018 3:39 PM

Functies van instrumenten en bed iening selementen
3-16
3
Houd de menuschakelaar “MENU” 2 se-
conden lang ingedrukt om de instelmodus
te openen. Houd de schakelaar “MENU”
nogmaals 2 seconden ingedrukt om de in-
stelmodus af te sluiten en terug te keren
naar de normale weergave. Temperatuurniveaus van de instellingen
voor de handvatverwarming aanpassen
1. Gebruik de selectieschakelaar om
“Grip Warmer” te markeren.
2. Druk op de menuschakelaar “MENU”. De instelweergave voor de handvat-
verwarming wordt weergegeven en
“High” knippert in de weergave.
3. Druk op de menuschakelaar “MENU”. Het temperatuurniveau voor de instel-
ling voor Hoog gaat knipperen.
Gebruik de selectieschakelaar om het
temperatuurniveau in te stellen en
druk vervolgens op de menuschake-
laar “MENU”. “High” gaat knipperen.Weer gave Beschrijvin g
De lage, middelste en
hoge stand van 10 tempe-
ratuurniveaus instellen.
Het olieverversingsinterval
“OIL” (afgelegde afstand
sinds de laatste olieverver-
sing) en de onderhoudsin-
tervallen “FREE-1” en
“FREE-2” controleren en
terugstellen.
De timers “TIME–2” en
“TIME–3” controleren en
terugstellen. Deze timers
tonen de totale tijd dat de
sleutel in de stand “ON”
heeft gestaan. Wanneer de
sleutel naar “OFF” wordt
gedraaid, worden de ti-
mers gestopt maar niet te-
ruggesteld. De maximale
tijd die kan worden weer-
gegeven is 99:59.
Als de timers 99:59 over-
schrijden, worden ze te-
ruggesteld en gaan ze
vervolgens door met tel-
len.
De afstandseenheden van
de multifunctionele meter
wisselen tussen kilometers
en mijlen. Wanneer u kilo-
meters hebt geselecteerd,
kunt u de eenheden voor
brandstofverbruik schake-
len tussen “L/100km” en
“km/L”.
De items op de 3 pagina’s
van de informatieweergave
indelen.
De helderheid van de mul-
tifunctionele meter instel-
len.
De klok instellen. De klok
geeft de tijd weer in een
12-uursindeling.
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Alle items terugstellen, be-
halve de kilometerteller en
de klok.
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UBP9D1D0.book Page 16 Friday, September 7, 2018 3:39 PM

Functies van instrumenten en bed ienin gselementen
3-17

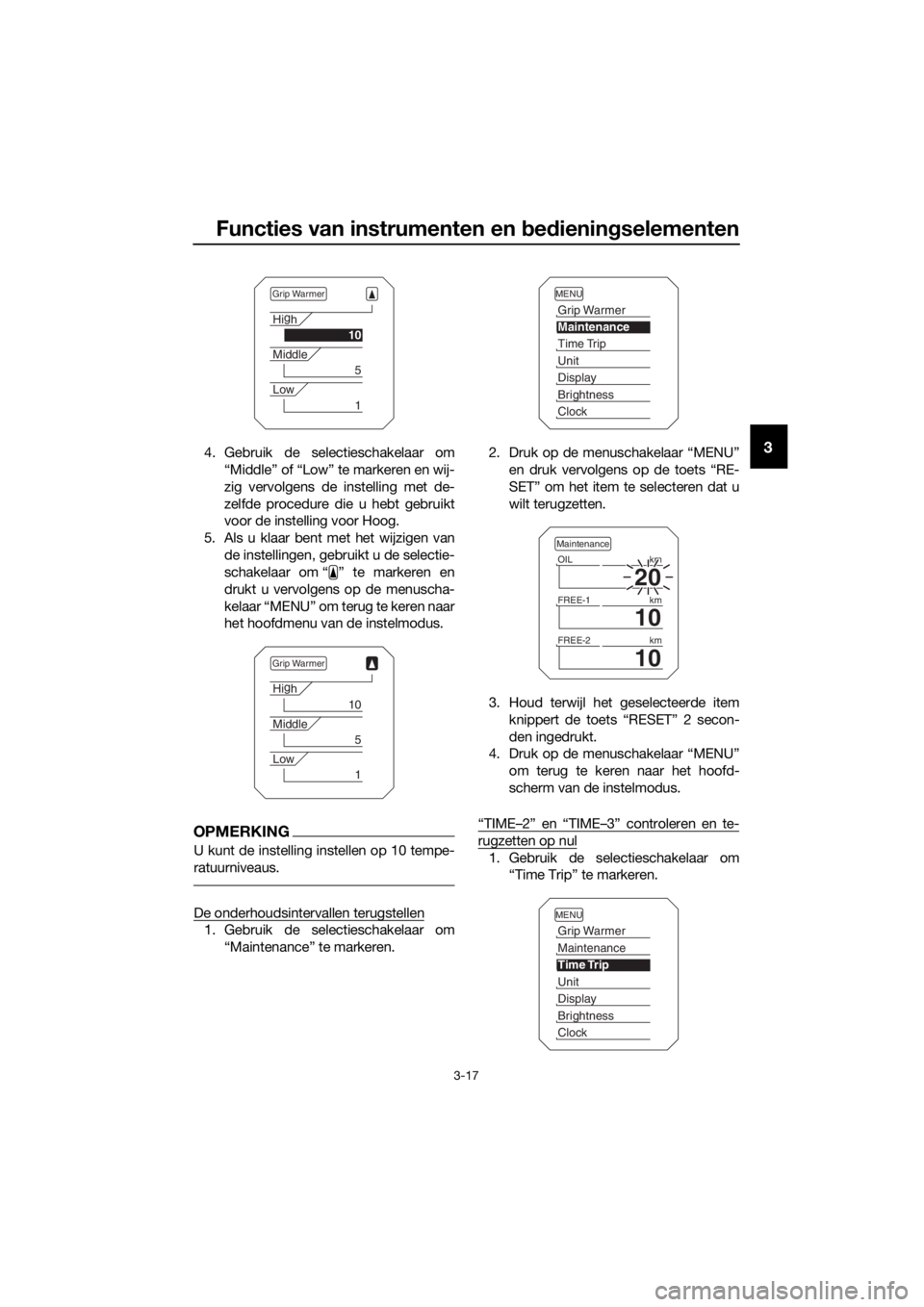

34. Gebruik de selectieschakelaar om
“Middle” of “Low” te markeren en wij-
zig vervolgens de instelling met de-
zelfde procedure die u hebt gebruikt
voor de instelling voor Hoog.
5. Als u klaar bent met het wijzigen van de instellingen, gebruikt u de selectie-
schakelaar om “ ” te markeren en
drukt u vervolgens op de menuscha-
kelaar “MENU” om terug te keren naar
het hoofdmenu van de instelmodus.
OPMERKING
U kunt de instelling instellen op 10 tempe-
ratuurniveaus.
De onderhoudsintervallen terugstellen
1. Gebruik de selectieschakelaar om“Maintenance” te markeren. 2. Druk op de menuschakelaar “MENU”
en druk vervolgens op de toets “RE-
SET” om het item te selecteren dat u
wilt terugzetten.
3. Houd terwijl het geselecteerde item knippert de toets “RESET” 2 secon-
den ingedrukt.
4. Druk op de menuschakelaar “MENU”
om terug te keren naar het hoofd-
scherm van de instelmodus.
“TIME–2” en “TIME–3” controleren en te-
rugzetten op nul
1. Gebruik de selectieschakelaar om “Time Trip” te markeren.
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UBP9D1D0.book Page 17 Friday, September 7, 2018 3:39 PM

Functies van instrumenten en bed iening selementen
3-18
3
2. Druk op de menuschakelaar “MENU”
om “TIME–2” en “TIME–3” weer te ge-
ven. Als u een tijdweergave wilt terug-
zetten op nul, drukt u op de toets
“RESET” om het item te selecteren
dat u wilt terugzetten op nul.
3. Houd terwijl het geselecteerde item knippert de toets “RESET” 2 secon-
den ingedrukt.
4. Druk op de menuschakelaar “MENU” om terug te keren naar het hoofd-
scherm van de instelmodus.
De eenheden selecteren
1. Gebruik de selectieschakelaar om “Unit” te markeren.
2. Druk op de menuschakelaar “MENU”. De instelweergave voor de eenheid
wordt weergegeven en “km or mile”
knippert in de weergave. 3. Druk op de menuschakelaar “MENU”.
“km” of “mile” knippert op het display.
4. Gebruik de selectieschakelaar om “km” of “mile” te selecteren en druk
vervolgens op de menuschakelaar
“MENU”.
OPMERKING
Wanneer “km” is geselecteerd, kunt u
“L/100km” of “km/L” instellen als eenhe-
den voor brandstofverbruik. Ga als volgt
verder om de eenheden voor brandstofver-
bruik in te stellen. Als u “mile” hebt geselec-
teerd, slaat u stap 5 en 6 over.
5. Gebruik de selectieschakelaar om“km/L or L/100km” te selecteren.
6. Druk op de menuschakelaar “MENU”, gebruik de selectieschakelaar om
“L/100km” of “km/L” te selecteren en
druk vervolgens opnieuw op de me-
nuschakelaar “MENU”.
TIME-20:07
TIME-30:07
Time Trip
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
UBP9D1D0.book Page 18 Friday, September 7, 2018 3:39 PM

Functies van instrumenten en bed ienin gselementen
3-19
3

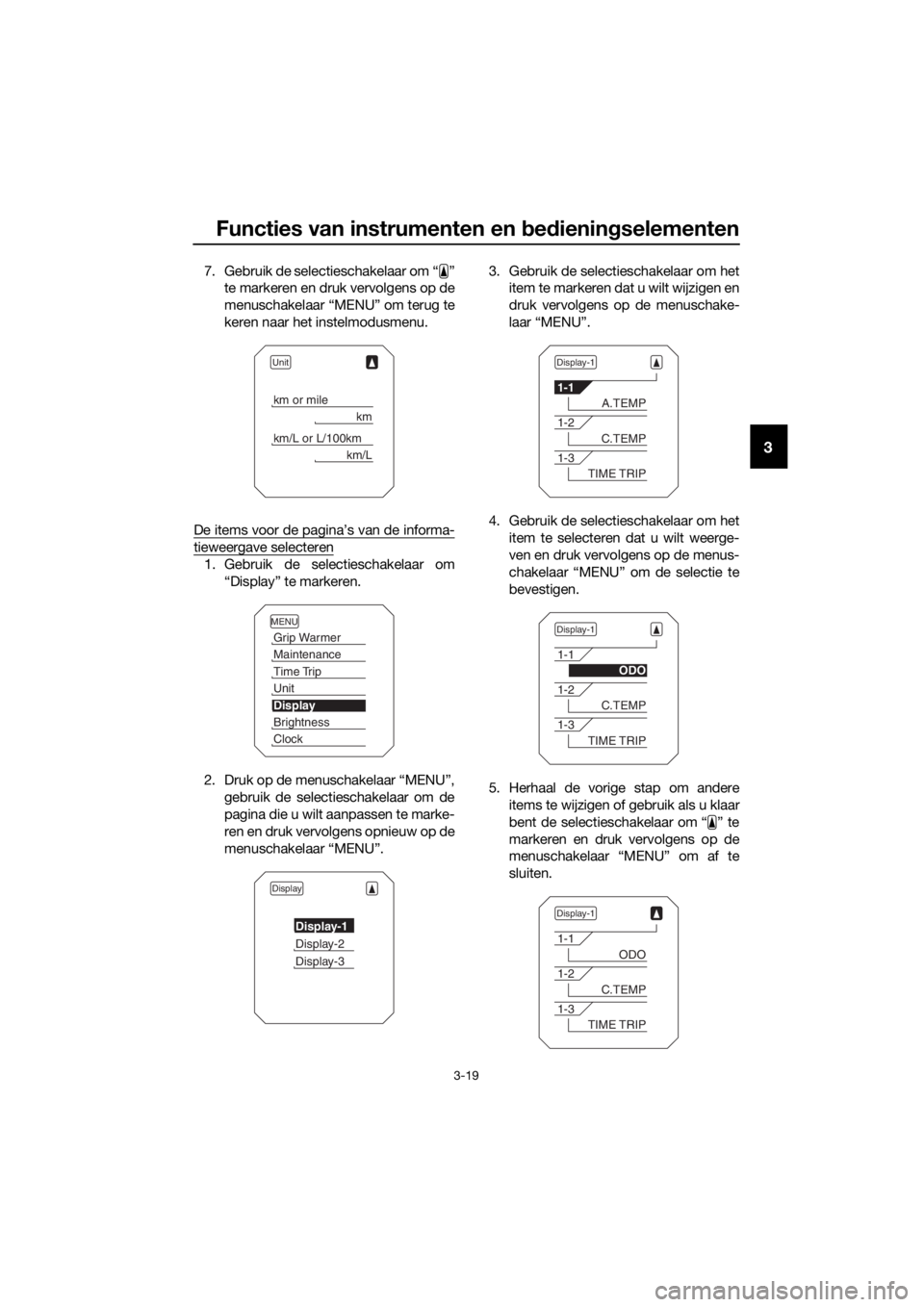

7. Gebruik de selectieschakelaar om “ ”
te markeren en druk vervolgens op de
menuschakelaar “MENU” om terug te
keren naar het instelmodusmenu.
De items voor de pagina’s van de informa-
tieweergave selecteren
1. Gebruik de selectieschakelaar om “Display” te markeren.
2. Druk op de menuschakelaar “MENU”, gebruik de selectieschakelaar om de
pagina die u wilt aanpassen te marke-
ren en druk vervolgens opnieuw op de
menuschakelaar “MENU”. 3. Gebruik de selectieschakelaar om het
item te markeren dat u wilt wijzigen en
druk vervolgens op de menuschake-
laar “MENU”.
4. Gebruik de selectieschakelaar om het item te selecteren dat u wilt weerge-
ven en druk vervolgens op de menus-
chakelaar “MENU” om de selectie te
bevestigen.
5. Herhaal de vorige stap om andere items te wijzigen of gebruik als u klaar
bent de selectieschakelaar om “ ” te
markeren en druk vervolgens op de
menuschakelaar “MENU” om af te
sluiten.
Unit
km or mile
km
km/L or L/100km
km/L
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Display
Display-1
Display-2
Display-3
Display-1
1-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
UBP9D1D0.book Page 19 Friday, September 7, 2018 3:39 PM

Functies van instrumenten en bed iening selementen
3-20
3
6. Gebruik de selectieschakelaar om “ ”
te markeren en druk vervolgens op de
menuschakelaar “MENU” om terug te
keren naar het hoofdscherm van de
instelmodus.
De helderheid van de multifunctionele me-
ter instellen
1. Gebruik de selectieschakelaar om “Brightness” te markeren.
2. Druk op de menuschakelaar “MENU”.
3. Gebruik de selectieschakelaar om het gewenste helderheidsniveau te selec-
teren en druk vervolgens op de me-
nuschakelaar “MENU” om terug te
keren naar het hoofdmenu van de in-
stelmodus.
De klok instellen
1. Gebruik de selectieschakelaar om “Clock” te markeren. 2. Druk op de menuschakelaar “MENU”.
3. Als de urenaanduiding begint te knip-
peren, gebruikt u de selectieschake-
laar om de uren in te stellen.
4. Druk op de menuschakelaar “MENU” en de minutenaanduiding zal gaan
knipperen.
5. Gebruik de selectieschakelaar om de
minuten in te stellen.
6. Druk op de menuschakelaar “MENU” om terug te keren naar het hoofd-
scherm van de instelmodus.
Alle weergave-items terugstellen
1. Gebruik de selectieschakelaar om “All Reset” te markeren.
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Brightness
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Clock
555
AM
UBP9D1D0.book Page 20 Friday, September 7, 2018 3:39 PM
