Periodiek on derhou d en afstellin g
6-12
6
3. Wacht een paar minuten tot de olie tot
rust is gekomen voor een correcte af-
lezing en controleer dan het olieniveau
via het kijkglas voor het motorolieni-
veau rechtsonder in het carter.
OPMERKING
Het motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie bij of onder de merk-
streep voor minimumniveau staat,
verwijder dan de olievuldop en vul olie
bij.
5. Controleer de O-ring van de olie- vuldop. Vervang indien beschadigd.
6. Breng de olievuldop aan. Vervan
gen van de motorolie (en filter)
1. Start de motor en laat deze enkele mi-
nuten stationair draaien om de olie op
te warmen. Zet de motor vervolgens
weer af.
2. Zet een olieopvangbak onder het olie- reservoir om de oude olie op te van-
gen.
3. Verwijder de olievuldop en de aftap- plug met de pakking om de olie uit het
oliereservoir te laten stromen.
4. Zet een olieopvangbak onder de mo- tor om de gebruikte olie op te vangen.
5. Verwijder de aftapplug met de pak-
king om de olie uit het carter te laten
stromen.
OPMERKING
Sla de stappen 6–10 over als de oliefilterpa-
troon niet wordt vervangen.

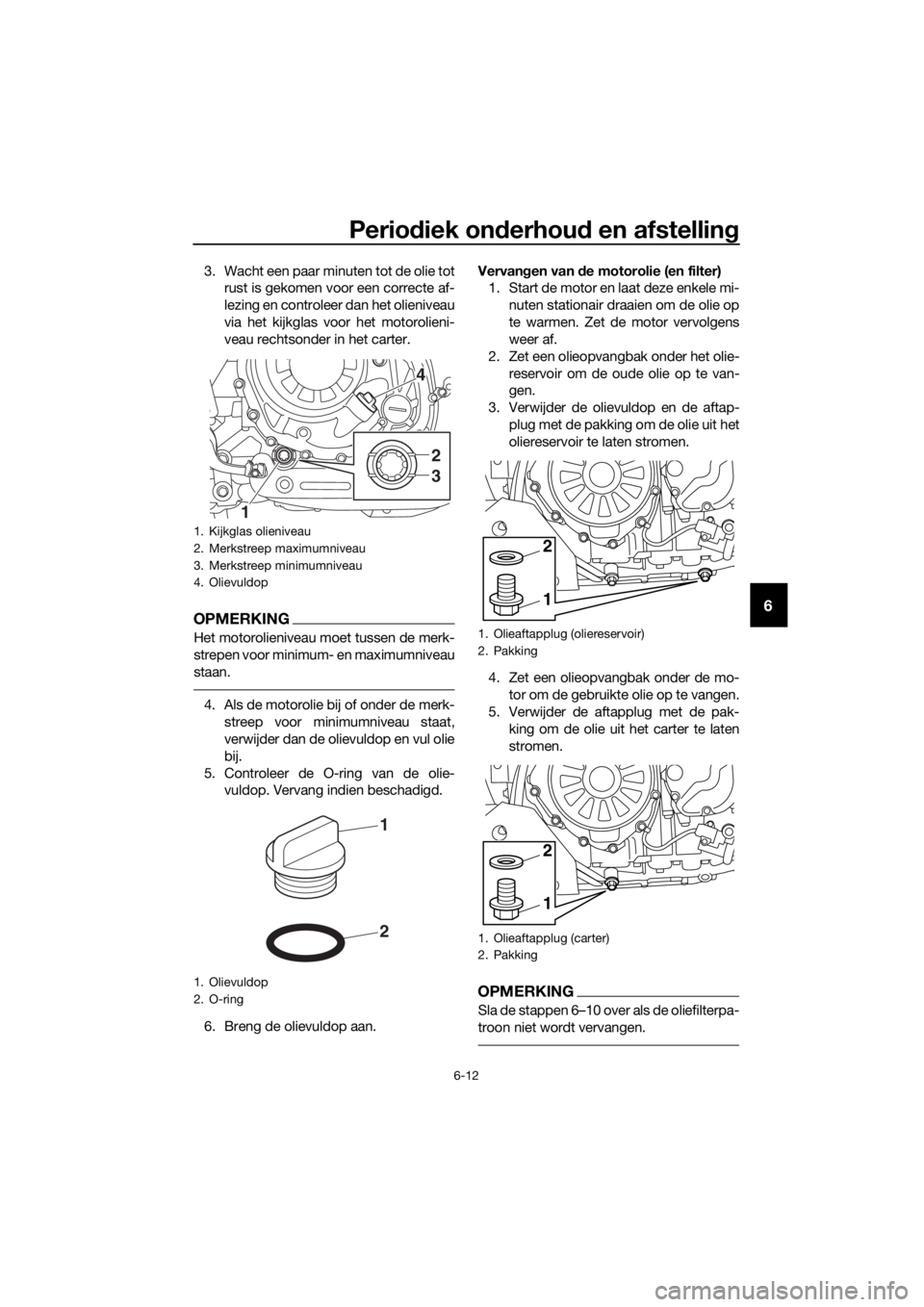

1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
4. Olievuldop
1. Olievuldop
2. O-ring
4
2
3
1
2
1
1. Olieaftapplug (oliereservoir)
2. Pakking
1. Olieaftapplug (carter)
2. Pakking
1
2
1
2
UBP8D1D0.book Page 12 Wedne sday, September 12, 2018 9:20 AM

Periodiek on derhou d en afstelling
6-13
6
6. Verwijder stroomlijnpaneel C. (Zie pa-
gina 6-8.)
7. Verwijder de oliefilterpatroon met een oliefiltersleutel.
OPMERKING
De Yamaha dealer kan een oliefiltersleutel
leveren.
8. Smeer een dun laagje schone motor-olie op de O-ring van de nieuwe oliefil-
terpatroon.
OPMERKING
Zorg dat de o-ring correct aanligt.
9. Monteer de nieuwe oliefilterpatroonen zet deze vast met het voorgeschre-
ven aanhaalmoment. 10. Breng het stroomlijnpaneel aan.
11. Monteer de olieaftappluggen met hun
nieuwe pakking en zet de pluggen
vast met het voorgeschreven aanhaal-
moment.
12. Vul met de aangegeven hoeveelheid van de aanbevolen motorolie.
OPMERKING
Aanbevolen wordt om een trechter te ge-
bruiken.
13. Controleer de O-ring van de olie-vuldop en breng de olievuldop vervol-
gens aan.
OPMERKING
Veeg eventuele gemorste olie af alvorens
de motor te starten.
14. Start de motor, laat deze stationairdraaien en controleer daarbij op olie-
lekkage.

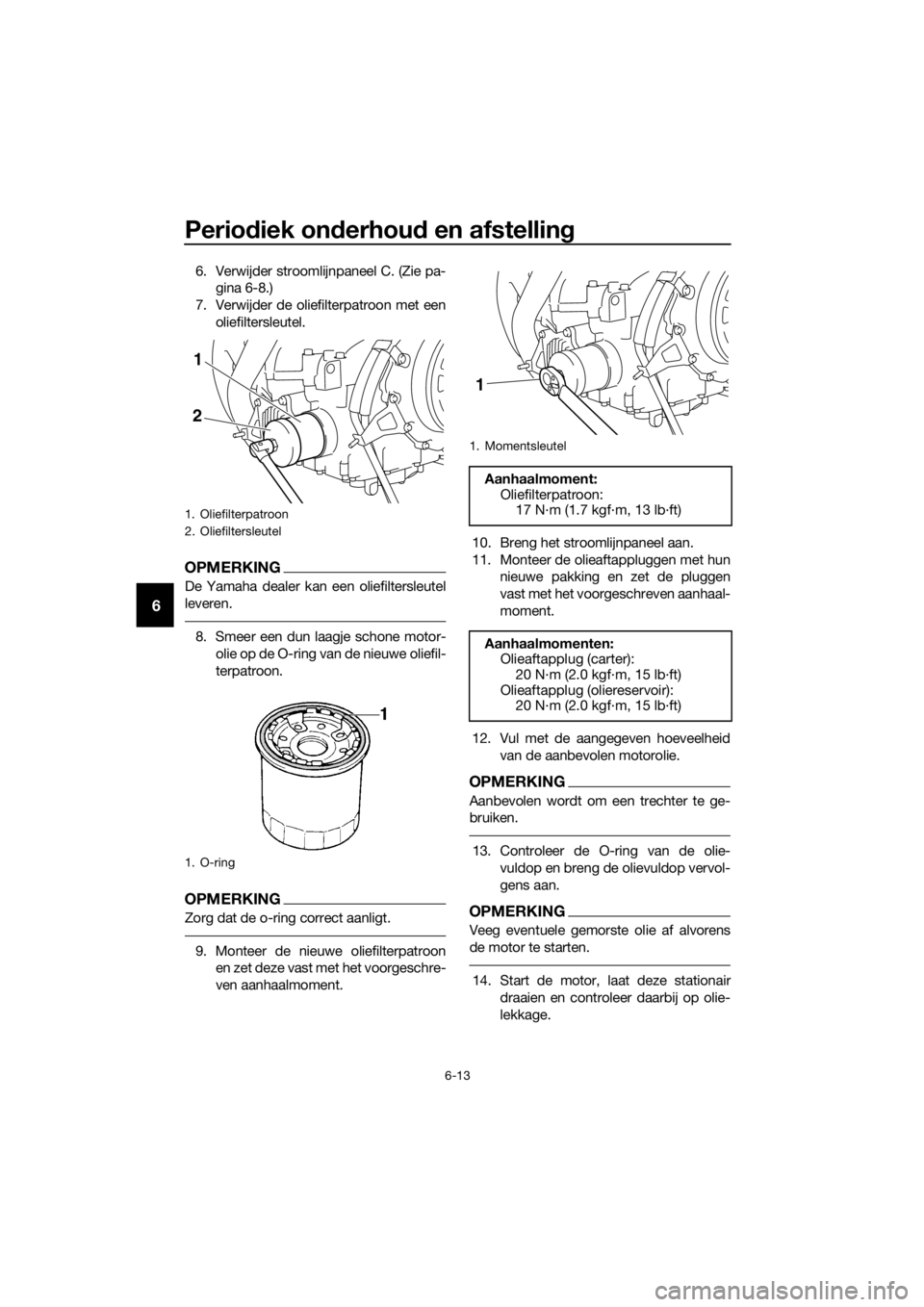

1. Oliefilterpatroon
2. Oliefiltersleutel
1. O-ring
2
1
1. Momentsleutel
Aanhaalmoment:Oliefilterpatroon:17 N·m (1.7 kgf·m, 13 lb·ft)
Aanhaalmomenten: Olieaftapplug (carter):20 N·m (2.0 kgf·m, 15 lb·ft)
Olieaftapplug (oliereservoir): 20 N·m (2.0 kgf·m, 15 lb·ft)
1
UBP8D1D0.book Page 13 Wedne sday, September 12, 2018 9:20 AM

Periodiek on derhou d en afstellin g
6-14
6
OPMERKING
Laat de machine inspecteren als u olielek-
ken aantreft die u niet zelf kunt verhelpen.
15. Zet de motor af en wacht een paar mi-
nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau nog een
laatste keer. LET OP: Gebruik het
voertui g alleen als u weet d at het
motorolieniveau vol doen de hoo g is.
[DCA10012] DAU85450
Waarom Yamalu
be
YAMALUBE olie is een origineel YAMAHA
onderdeel dat is ontwikkeld vanuit de over-
tuiging dat motorolie een belangrijke vloei-
bare component van de motor is. Wij
stellen teams samen van specialisten op
technisch, chemisch, elektronisch en race-
testgebied die samen de motor en de daar-
in te gebruiken olie ontwikkelen. Yamalube
oliën bestaan uit hoogwaardige basisoliën
die zijn aangevuld met specifieke additie-
ven die verzekeren dat het eindproduct aan
onze prestatienormen voldoet. Hierdoor
hebben de minerale, semisynthetische en
synthetische oliën van Yamalube hun eigen
karakter en toepassingsgebied. Dankzij de
enorme ervaring die Yamaha sinds de jaren
zestig met de ontwikkeling van oliën heeft
opgedaan, is Yamalube de beste keus voor
uw Yamaha motor.
UBP8D1D0.book Page 14 Wedne sday, September 12, 2018 9:20 AM

Periodiek on derhou d en afstelling
6-15
6
DAU20028
Card anolie
Vóór elke rit moet het cardanhuis worden
gecontroleerd op olielekkage. In geval van
lekkage dient u de machine door een
Yamaha dealer te laten nakijken en repare- ren. Controleer verder als volgt het niveau
van de cardanolie en ververs de olie vol-
gens de intervaltijden vermeld in het perio-
dieke smeer- en onderhoudsschema.
WAARSCHUWING
DWA10371
 Zor g ervoor dat geen verontreini-
g in gen het car danhuis kunnen bin-
nend ringen.
 Zor g d at er geen olie op de ban den
of wielen terechtkomt.
Controleren van het olieniveau in het
car danhuis
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
OPMERKING
Zorg dat de machine rechtop staat bij het
controleren van het olieniveau. Wanneer de
machine iets schuin staat, kan het niveau al
foutief worden afgelezen.
2. Verwijder de vulplug van de cardan-olie met de pakking en controleer het
olieniveau in het cardanhuis.
OPMERKING
Het olieniveau moet bij de rand van de vul-
opening staan.
3. Als de olie onder de rand van de vul-opening staat, vul dan genoeg olie van
de aanbevolen soort bij tot het correc-
te niveau.
4. Controleer of de pakking beschadigd is en vervang indien nodig.
5. Monteer de vulplug van de cardanolie
met de pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
Om de car danolie te verversen
1. Plaats een olieopvangbak onder het cardanhuis om de gebruikte olie op te
vangen.
2. Verwijder de vulplug van de cardan- olie en de aftapplug van de cardanolie
met hun pakkingen om de olie uit het
cardanhuis af te tappen.

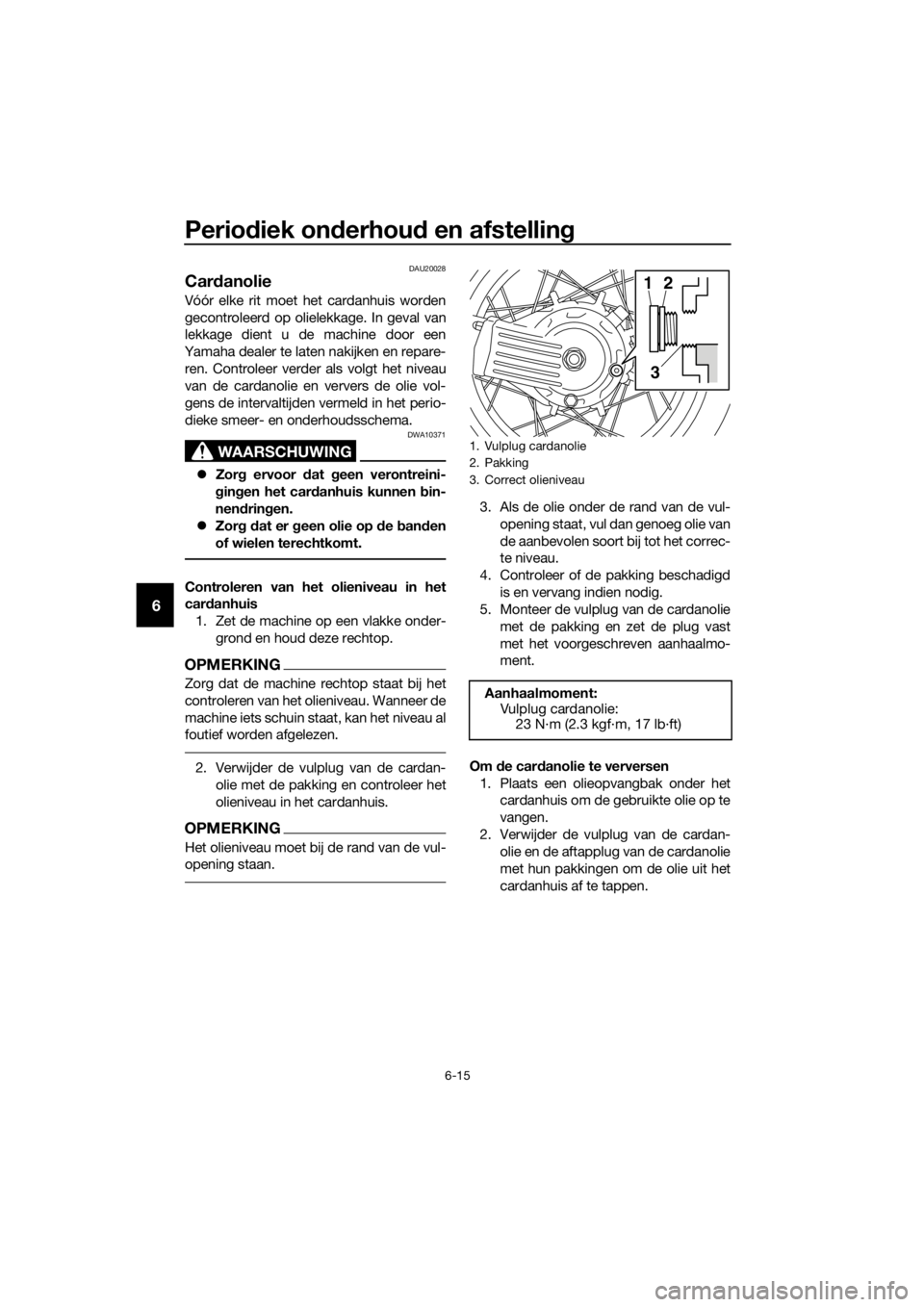

1. Vulplug cardanolie
2. Pakking
3. Correct olieniveau
Aanhaalmoment:Vulplug cardanolie:23 N·m (2.3 kgf·m, 17 lb·ft)
12
3
UBP8D1D0.book Page 15 Wedne sday, September 12, 2018 9:20 AM

Periodiek on derhou d en afstellin g
6-16
6
3. Monteer de aftapplug van de cardan-
olie met de nieuwe pakking en zet de
plug vast met het voorgeschreven
aanhaalmoment.
4. Vul de aanbevolen cardanolie bij tot aan de rand van de vulopening.
5. Controleer de pakking van de olie- vulplug op beschadiging en vervang
indien nodig.
6. Monteer de olievulplug met de pak-
king en zet de plug vast met het voor-
geschreven aanhaalmoment.
7. Controleer het cardanhuis op olielek- kage. Zoek in geval van lekkage naar
de oorzaak.
DAUS1203
Koelvloeistof
Het koelvloeistofniveau moet regelmatig
worden gecontroleerd. Verder moet de
koelvloeistof worden ververst volgens de
intervalperioden vermeld in het periodieke
onderhoudsschema.
OPMERKING
Als er geen originele Yamaha koelvloeistof
beschikbaar is, gebruik dan een ethyleen-
glycol antivries met corrosieremmers voor
aluminium motoren en meng deze met ge-
destilleerd water in een verhouding van 1:1.
DAU20097Controleren van het koelvloeistofniveau
Aangezien het koelvloeistofniveau varieert
met de motortemperatuur, moet het wor-
den gecontroleerd met een koude motor.1. Zet de machine op een vlakke onder-
grond.
2. Houd de machine rechtop en contro- leer het koelvloeistofniveau in het re-
servoir.
1. Vulplug cardanolie
2. Aftapplug cardanolie
3. Pakking
Aanhaalmoment:Aftapplug cardanolie:23 N·m (2.3 kgf·m, 17 lb·ft)
Aan bevolen car danolie:
Originele Yamaha cardanolie SAE
80W-90 API GL-5 of SAE 80 API
GL-4
Oliehoeveelhei d:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Aanhaalmoment: Vulplug cardanolie:23 N·m (2.3 kgf·m, 17 lb·ft)
23
1
Aan bevolen koelvloeistof:
YAMALUBE-koelvloeistof
Hoeveelhei d koelvloeistof:
Koelvloeistofreservoir (merkstreep
voor maximumniveau): 0.26 L (0.27 US qt, 0.23 Imp.qt)
Radiator (inclusief alle leidingen): 1.83 L (1.93 US qt, 1.61 Imp.qt)
UBP8D1D0.book Page 16 Wedne sday, September 12, 2018 9:20 AM

Periodiek on derhou d en afstelling
6-17
6
3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimum-
niveau bevindt, open dan de reser-
voirdop. WAARSCHUWING!
Verwij der alleen de dop van het
koelvloeistofreservoir. Pro beer
nooit om de rad iatorvul dop te ver-
wij deren als de motor kou d is.
[DWA15162]
4. Vul koelvloeistof bij tot de merkstreep
voor maximumniveau. LET OP: Als er
g een koelvloeistof aanwezi g is, g e-
b ruik dan in plaats daarvan ged istil-
leer d water of onthar d leid ingwater.
Ge bruik geen har d water of zout
water, dit is scha delijk voor de mo-
tor. Als er in plaats van koelvloeistof
water is g eb ruikt, vervan g d it dan
zo snel mo gelijk door koelvloeistof,
an ders is het systeem niet b e-scherm
d te gen vorst en corrosie.
Als er water aan de koelvloeistof is
toe gevoe gd, laat d an een Yamaha
d ealer zo snel mo gelijk het anti-
vries gehalte van de koelvloeistof
controleren om te voorkomen dat
d e effectiviteit van de koelvloeistof
afneemt.
[DCA10473]
5. Breng de dop van het koelvloeistofre-
servoir aan.
DAU33032De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
b eer nooit om de ra diatorvul dop te ver-
wij deren als d e motor warm is.
[DWA10382]

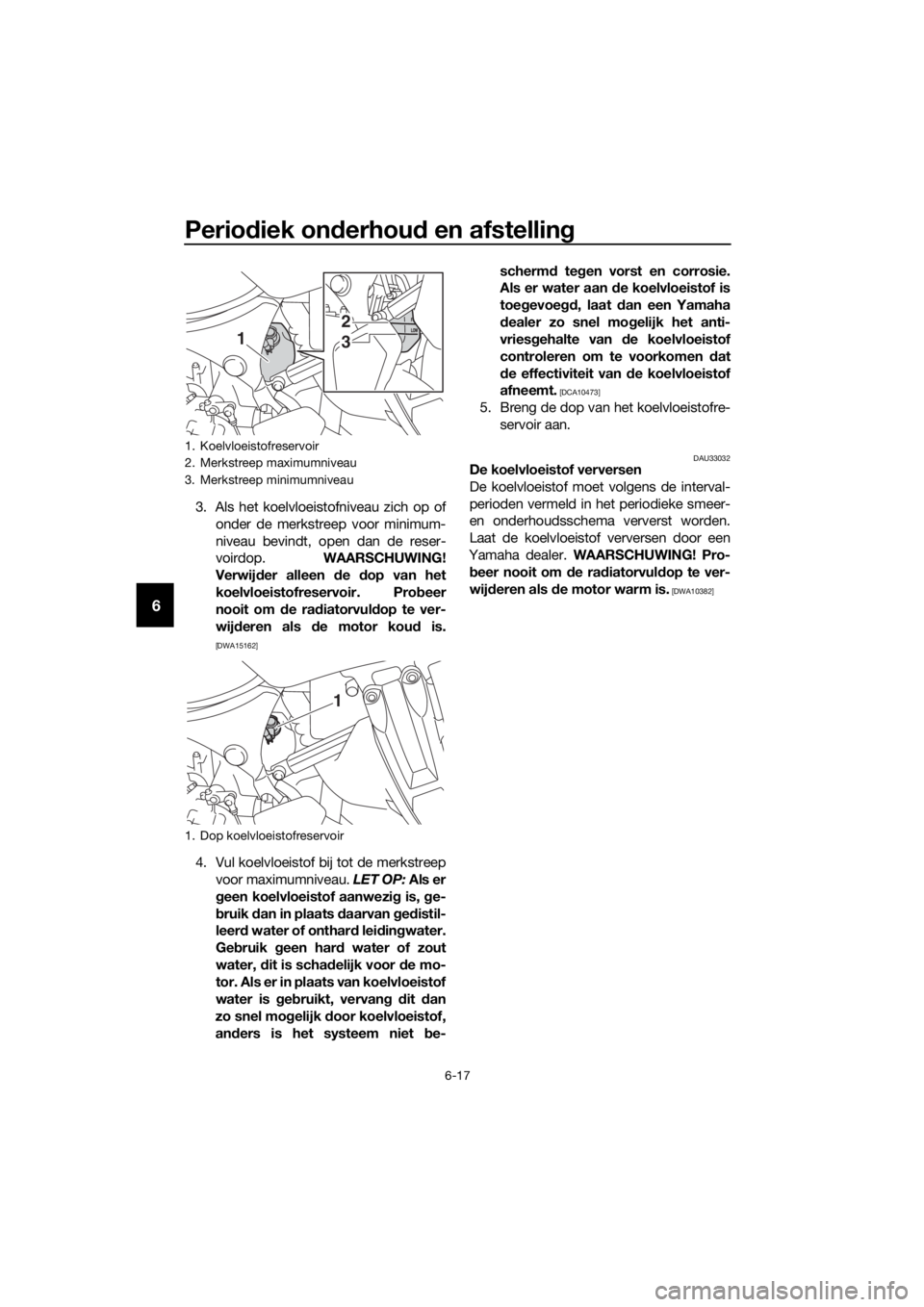

1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Dop koelvloeistofreservoir
2
13
1
UBP8D1D0.book Page 17 Wedne sday, September 12, 2018 9:20 AM

Periodiek on derhou d en afstellin g
6-18
6
DAU36765
Luchtfilterelement
Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vraag een Yamaha dealer het luchtfilte-
relement te vervangen.
DAU44735
Stationair toerental controleren
Controleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
Stationair toerental:1050–1150 tpm
