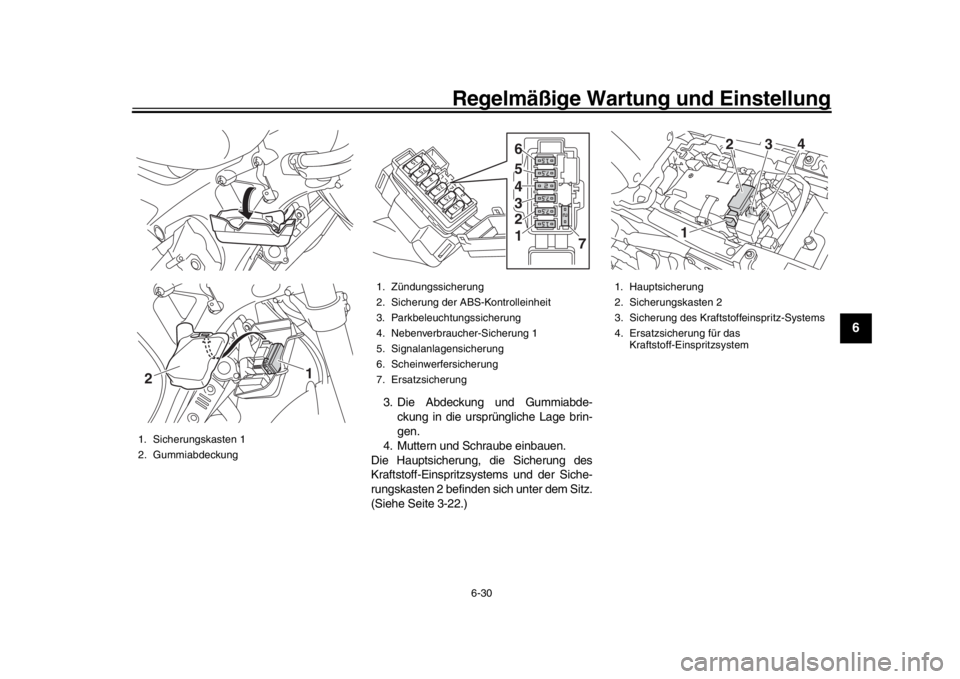

2019 YAMAHA XSR 900 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
6-30
1
2
3
4
567
8
9
10
11
12
3. Die Abdeckung und Gummiabde- ckung in die ursprüngliche Lage brin-
gen.
4. Muttern und Schraube einbauen.
Die Hauptsicherung, die Sicherung des
Kraftstoff-Einspritzsystems und der Siche-
rungskasten 2 befinden sich unter dem Sitz.
(Siehe Seite 3-22.)
1. Sicherungskasten 1
2. Gummiabdeckung
1
2
1. Zündungssicherung
2. Sicherung der ABS-Kontrolleinheit
3. Parkbeleuchtungssicherung
4. Nebenverbraucher-Sicherung 1
5. Signalanlagensicherung
6. Scheinwerfersicherung
7. Ersatzsicherung
7
1 2 3 4 5 6
1. Hauptsicherung
2. Sicherungskasten 2
3. Sicherung des Kraftstoffeinspritz-Systems
4. Ersatzsicherung für das
Kraftstoff-Einspritzsystem
2
1 3
4
BAE-9-G0.book 30 ページ ２０１８年８月２９日　水曜日　午後１時４３分

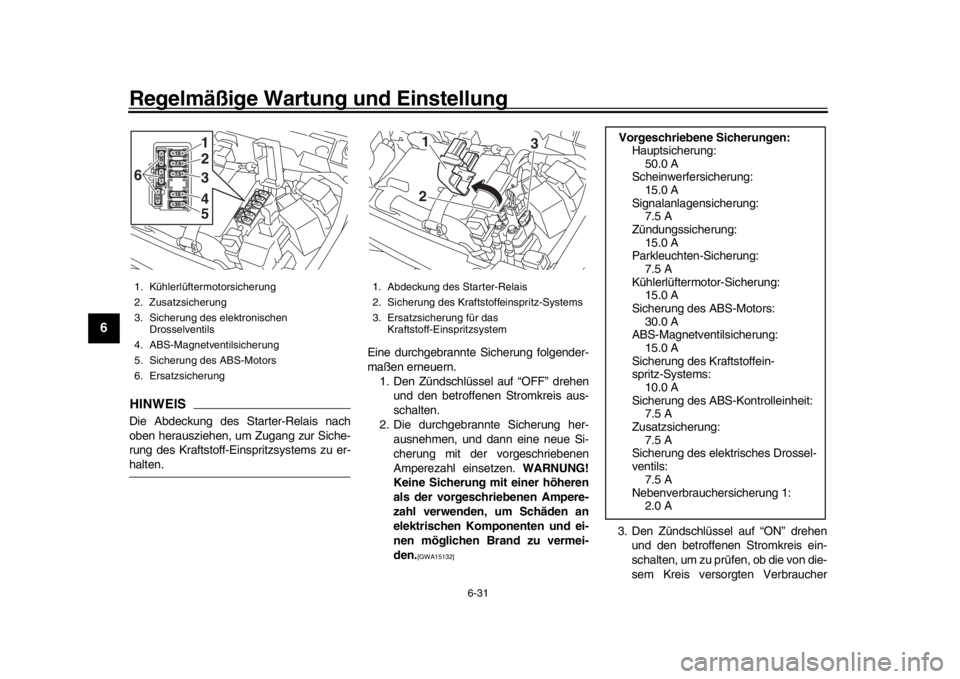

Regelmäßige Wartung und Einstellung
6-31
1
2
3
4
56
7
8
9
10
11
12
HINWEISDie Abdeckung des Starter-Relais nach
oben herausziehen, um Zugang zur Siche-
rung des Kraftstoff-Einspritzsystems zu er-halten. Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15132]
3. Den Zündschlüssel auf “ON” drehen und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
1. Kühlerlüftermotorsicherung
2. Zusatzsicherung
3. Sicherung des elektronischen Drosselventils
4. ABS-Magnetventilsicherung
5. Sicherung des ABS-Motors
6. Ersatzsicherung
15
1515
1
2
34
5
6
1. Abdeckung des Starter-Relais
2. Sicherung des Kraftstoffeinspritz-Systems
3. Ersatzsicherung für das
Kraftstoff-Einspritzsystem
1
2 3
Vorgeschriebene Sicherungen:
Hauptsicherung:50.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung: 7.5 A
Zündungssicherung: 15.0 A
Parkleuchten-Sicherung:
7.5 A
Kühlerlüftermotor-Sicherung: 15.0 A
Sicherung des ABS-Motors: 30.0 A
ABS-Magnetventilsicherung:
15.0 A
Sicherung des Kraftstoffein-
spritz-Systems: 10.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Zusatzsicherung: 7.5 A
Sicherung des elektrisches Drossel-
ventils:
7.5 A
Nebenverbrauchersicherung 1: 2.0 A
BAE-9-G0.book 31 ページ ２０１８年８月２９日　水曜日　午後１時４３分

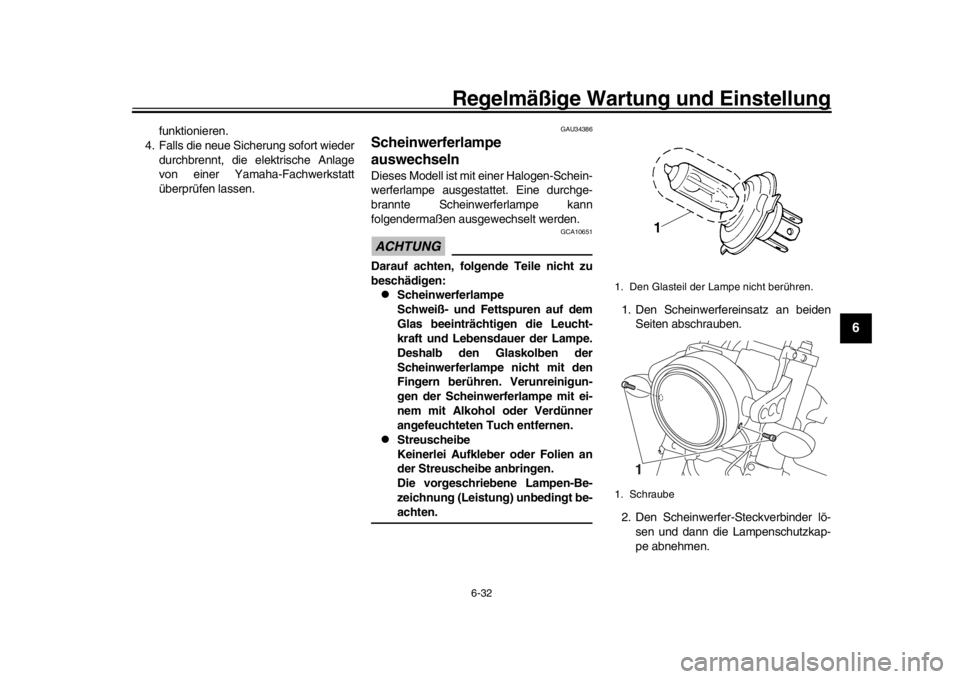

Regelmäßige Wartung und Einstellung
6-32
1
2
3
4
567
8
9
10
11
12
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU34386
Scheinwerferlampe
auswechselnDieses Modell ist mit einer Halogen-Schein-
werferlampe ausgestattet. Eine durchge-
brannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.ACHTUNG
GCA10651
Darauf achten, folgende Teile nicht zu
beschädigen:
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.

Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten. 1. Den Scheinwerfereinsatz an beiden
Seiten abschrauben.
2. Den Scheinwerfer-Steckverbinder lö- sen und dann die Lampenschutzkap-
pe abnehmen.
1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1
BAE-9-G0.book 32 ページ ２０１８年８月２９日　水曜日　午後１時４３分

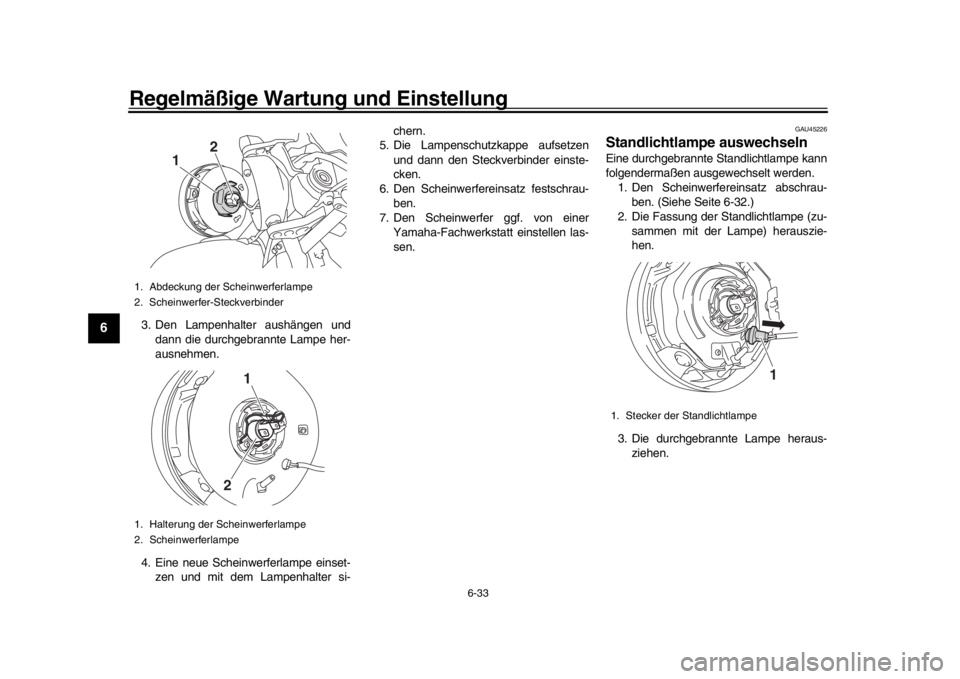

Regelmäßige Wartung und Einstellung
6-33
1
2
3
4
56
7
8
9
10
11
12
3. Den Lampenhalter aushängen und dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset- zen und mit dem Lampenhalter si- chern.
5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer Yamaha-Fachwerkstatt einstellen las-
sen.
GAU45226
Standlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau- ben. (Siehe Seite 6-32.)
2. Die Fassung der Standlichtlampe (zu-
sammen mit der Lampe) herauszie-
hen.
3. Die durchgebrannte Lampe heraus- ziehen.
1. Abdeckung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1. Halterung der Scheinwerferlampe
2. Scheinwerferlampe
1 2
1
2
1. Stecker der Standlichtlampe
1
BAE-9-G0.book 33 ページ ２０１８年８月２９日　水曜日　午後１時４３分

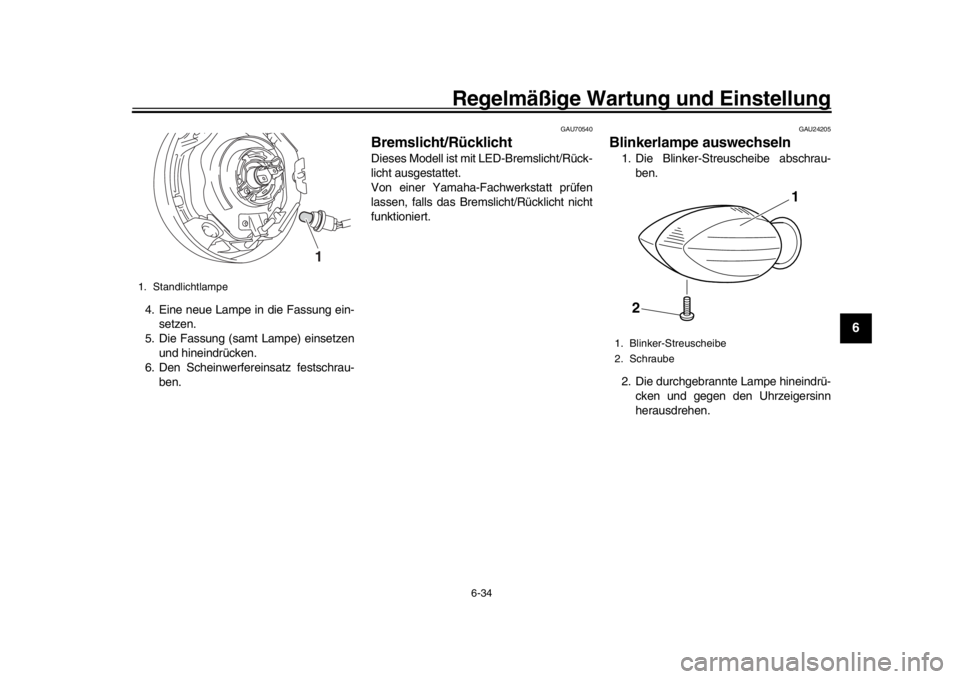

Regelmäßige Wartung und Einstellung
6-34
1
2
3
4
567
8
9
10
11
12
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Den Scheinwerfereinsatz festschrau- ben.
GAU70540
Bremslicht/RücklichtDieses Modell ist mit LED-Bremslicht/Rück-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen, falls das Bremsl icht/Rücklicht nicht
funktioniert.
GAU24205
Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau- ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen.
1. Standlichtlampe
1
1. Blinker-Streuscheibe
2. Schraube
1
2
BAE-9-G0.book 34 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Regelmäßige Wartung und Einstellung
6-35
1
2
3
4
56
7
8
9
10
11
12
3. Die neue Lampe in die Fassung hin- eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11192] GAU24331
KennzeichenbeleuchtungFalls die Kennzeichenbeleuchtung nicht
aufleuchtet, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen
oder die Lampe auswechseln.
GAU67131
Motorrad aufbockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, geeignete Monta-
geständer verwendet werden.
Vor der Wartungsarbeit prüfen, ob das Mo-
torrad sicher und
senkrecht steht.
1. Blinkerlampe
1
1. Montageständer (Beispiel)
1
BAE-9-G0.book 35 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Regelmäßige Wartung und Einstellung
6-36
1
2
3
4
567
8
9
10
11
12
GAU25872
FehlersucheObwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftsto ff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ- lich Zündflammen für
Warmwasserbereiter oder Öfen. Benzin
oder Benzindämpfe können sich leicht
entzünden oder explodieren und da-
durch schwere Augenverletzungen oder
Beschädigungen verursachen.
BAE-9-G0.book 36 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Regelmäßige Wartung und Einstellung
6-37
1
2
3
4
56
7
8
9
10
11
12

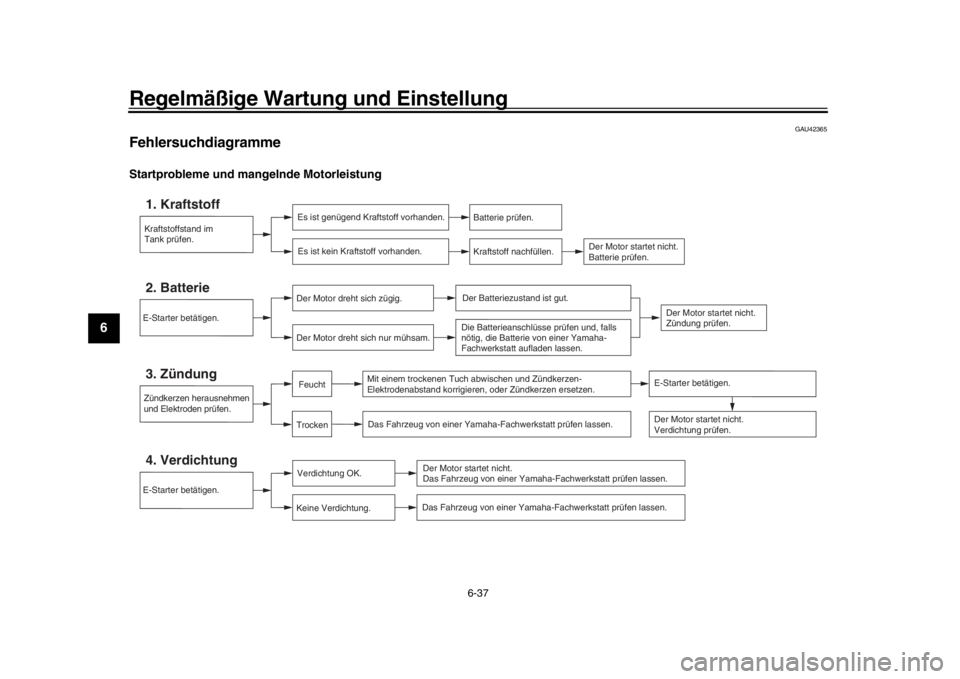

GAU42365
FehlersuchdiagrammeStartprobleme und mang elnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen. Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Der Motor startet nicht.
Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batterieanschlüsse prüfen und, falls
nötig, die Batterie von einer Yamaha-
Fachwerkstatt aufladen lassen.
TrockenFeucht
E-Starter betätigen.
