2019 YAMAHA XSR 900 stop start

Funktionen der Instrumente und Bedienungselemente
3-14
1
234
5
6
7
8
9
10
11
12
Rechts
GAU12352
Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.HINWEISWenn der Abblendschalter auf “ ” gestellt
ist, hat der Lichthupenschalter keine Wir-kung.
GAU12402
Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald der
Schalter losgelassen wird, kehrt er in seine
Mittelstellung zurück. Um die Blinker auszu-
schalten, den Schalter hineindrücken,
nachdem dieser in seine Mittelstellung zu-
rückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU73391
Schalter des Traktionskontrollsystems
“TCS”
Bei geschlossenem Gas diesen Schalter hi-
nunterdrücken, um von TCS “1” auf “2” zu
wechseln. Hinaufdrücken, um von TCS “2”
auf “1” zu wechseln.
Bei angehaltenem Fahrzeug diesen Schal-
ter zwei Sekunden hinaufdrücken, um das
System auszuschalten. Hinabdrücken, um
das System einzuschalten.HINWEIS
Die aktuelle TCS-Einstellung wird auf
der TCS-Anzeige angezeigt (Seite
3-9).

Für nähere Angaben zur Funktions-
weise des Traktionskontrollsystems
und zu den TCS-Einstellungen sieheSeite 3-18.
GAU54212
Stopp/Betrieb/Start-Schalter “ / / ”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter auf “ ”,
und drücken Sie anschließend den Schalter
nach unten auf “ ”. Vor dem Starten die
Anweisungen zum Anlassen des Motors le-
sen; siehe dazu Seite 5-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU12735
Warnblinkschalter “ ”
Mit dem Zündschlüssel in der Stellung “ON”
oder “ ” diesen Schalter benutzen, um die
Warnblinkanlage einzuschalten (alle Blinker
blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warnblinklicht nicht über einen län-
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Antriebsmodus-Schalter “MODE”
3. Warnblinkschalter “ ”
123
BAE-9-G0.book 14 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Funktionen der Instrumente und Bedienungselemente
3-28
1
234
5
6
7
8
9
10
11
12
GAU44895
Zündunterbrechungs- u.
Anlasssperrschalter-SystemDieses System verhindert Starts bei einge-
legtem Gang, sofern der Kupplungshebel
nicht gezogen wird und der Seitenständer
nicht oben ist. Es stoppt außerdem den lau-
fenden Motor, wenn der Seitenständer bei
eingelegtem Gang abgesenkt wird.
Das System regelmäßig wie folgt kontrollie-
ren.HINWEIS
Diese Prüfung ist am verlässlichsten,
wenn sie bei warmem Motor durchge-
führt wird.

Informationen zur Schalterbetätigungsiehe Seiten 3-2 und 3-13.
BAE-9-G0.book 28 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Funktionen der Instrumente und Bedienungselemente
3-29
1
23
4
5
6
7
8
9
10
11
12

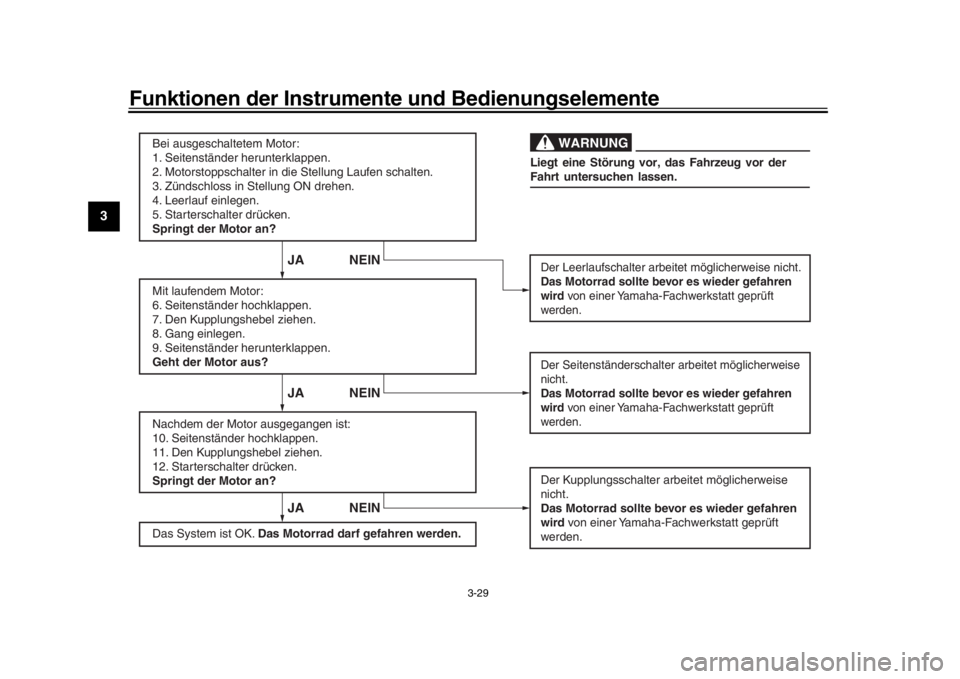

WARNUNG
JA NEIN JA NEIN JA NEIN
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Motorstoppschalter in die Stellung Laufen schalten.
3. Zündschloss in Stellung ON drehen.
4. Leerlauf einlegen.
5. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Den Kupplungshebel ziehen.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Der Seitenständerschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Den Kupplungshebel ziehen.
12. Starterschalter drücken.
Springt der Motor an? Der Kupplungsschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Das System ist OK. Das Motorrad darf gefahren werden. Liegt eine S
törung vor, das Fahrzeug vor der
Fahrt untersuchen lassen.
BAE-9-G0.book 29 ページ ２０１８年８月２９日　水曜日　午後１時４３分

5-1
1
2
3
45
6
7
8
9
10
11
12
Wichtige Fahr- und Bedienungshinweise
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen inFolge davon.
GAUM3632
HINWEISZur Ausstattung dieses Modells gehören:
ein Neigungswinkelsensor. Dieser
Sensor schaltet den Motor aus, wenn
sich das Fahrzeug überschlägt. Tritt
dies ein, leuchtet die Motorstö-
rungs-Warnleuchte auf; dies weist je-
doch nicht auf eine Störung hin. Die
Stromversorgung des Fahrzeugs aus-
und danach wieder einschalten, um
die Warnleuchte auszuschalten. An-
derenfalls startet der Motor nicht,
selbst wenn der Motor bei Drücken
des Starterschalters angelassen wird.

ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. Drü-
cken Sie, wenn der Motor sich aus-
schaltet, einfach den Starterschalter,um den Motor neu zu starten.
GAU73430
Motor startenDa das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:
Das Getriebe befindet sich in der Leer-
laufstellung.

Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-28.
1. Den Zündschlüssel auf “ON” drehen und sicherstellen, dass der Motor-
start-/stoppschalter auf “ ” gestellt
ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen.
Ölstand-Warnleuchte

Kühlflüssigkeitstemperatur-Warn-
leuchte

Motorstörungs-Warnleuchte

Anzeigeleuchte des Wegfahrsper-
ren-Systems
ACHTUNG
GCA17671
Leuchten die oben genannten Warn-
leuchten oder die Anzeigeleuchte nicht
BAE-9-G0.book 1 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Wichtige Fahr- und Bedienungshinweise
5-2
1
2
3
456
7
8
9
10
11
12
auf, wenn der Schlüssel in die Stellung
“ON” gedreht wird, oder erlischt eine
Warn- oder Anzeigeleuchte nicht, siehe
Seite 3-3 für die Stromkreisprüfung der
entsprechenden Warn- und Anzeige-leuchte. Die ABS-Warnleuchte sollte auf-
leuchten, wenn der Zündschlüssel
auf “ON” gestellt wird, und dann erlö-
schen, sobald eine Geschwindigkeit
von 10 km/h (6 mi/h) oder mehr er-
reicht ist.ACHTUNG
GCA17682
Wenn die ABS-Warnleuchte nicht wie
oben beschrieben aufleuchtet und dann
erlischt, siehe Seite 3-3 für die Strom-kreisprüfung der Warnleuchte.2. Das Getriebe in Leerlaufstellung schalten. Die Leerlauf-Kontrollleuchte
sollte aufleuchten. Ist das nicht der
Fall, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
3. Den Schalter zu “ ” schieben, um den Motor anzulassen.
Falls der Motor nicht sofort anspringt,
den Motorstart-/stoppschalter loslas-
sen und einige Sekunden bis zum
nächsten Startversuch warten. Jeder Anlassversuch sollte so kurz wie mög-
lich sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassver-
such nicht länger als 10 Sekunden
durch.
ACHTUNG
GCA11043
Zur Schonung des Motors niemals mitkaltem Motor stark beschleunigen!
GAU16674
SchaltenDurch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEISUm das Getriebe in den Leerlauf ( ) zu
schalten, den Fußschalthebel mehrmals
ganz hinunterdrücken, bis das Ende des
Schaltweges erreicht ist, und dann denFußschalthebel leicht hochziehen.ACHTUNG
GCA10261

Auch wenn das Getriebe im Leer-

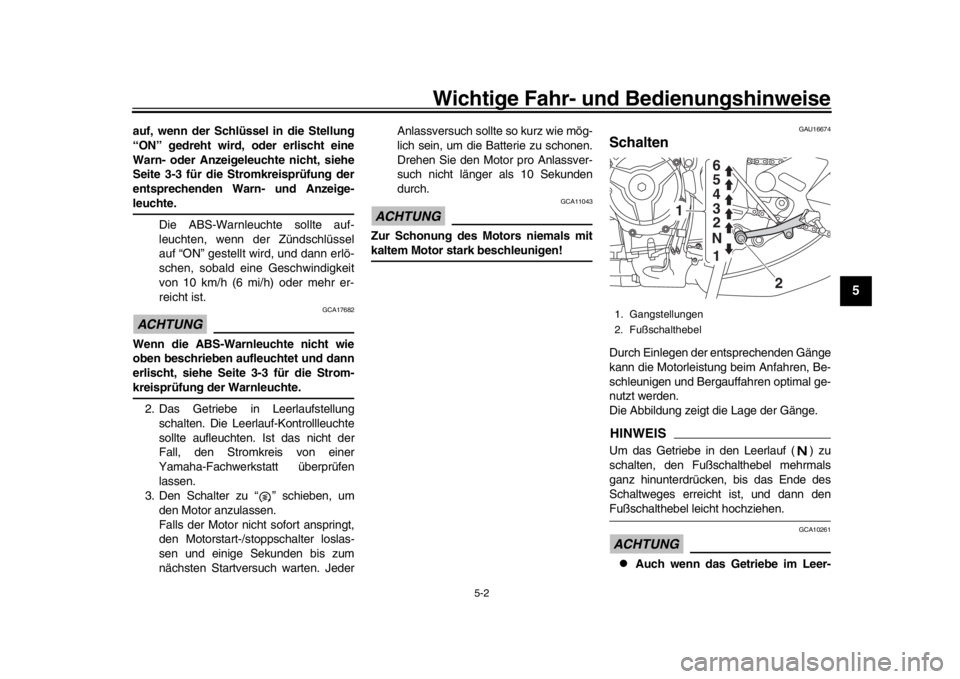

1. Gangstellungen
2. Fußschalthebel
1 2 3 4
5 6
N
1
2
BAE-9-G0.book 2 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Index
10-2
1
2
3
4
5
6
7
8
910
11
12
Spanngurt-Halterungen............................3-26
Spiel des Gasdrehgriffs, prüfen ...............6-15
Spiel des Handbremshebels, prüfen ........6-19
Standlichtlampe, auswechseln.................6-33
Stopp/Betrieb/Start-Schalter ....................3-14TTankverschluss ........................................3-19
Technische Daten ......................................8-1
Teleskopgabel, einstellen ........................3-23
Teleskopgabel, prüfen .............................6-27
Traktionskontrollsystem ...........................3-18VVentilspiel.................................................6-15
Vorsicht bei Mattfarben ..............................7-1WWarnblinkschalter ....................................3-14
Wartung, Abgas-Kontrollsystem ................6-3
Wartung und Schmierung, regelmäßig ......6-5
Wegfahrsperrensystem ..............................3-1YYamalube .................................................6-12ZZündkerzen, prüfen ....................................6-9
Zünd-/Lenkschloss .....................................3-2
Zündunterbrechungs- u. Anlasssperrschalter-System ..................3-28
