2019 YAMAHA XSR 900 Betriebsanleitungen (in German)

Funktionen der Instrumente und Bedienungselemente
3-18
1
234
5
6
7
8
9
10
11
12
GAU74351
TraktionskontrollsystemDas Traktionskontrollsystem (TCS) sorgt
dafür, dass bei Beschleunigungsvorgängen
auf rutschigen Oberflächen, wie z. B. unbe-
festigten oder nassen Straßen, die Traktion
erhalten bleibt. Wenn die Sensoren erken-
nen, dass das Hinterrad zu rutschen be-
ginnt (unkontrolliertes Durchdrehen), greift
das Traktionskontrollsystem in die Rege-
lung der Motorleistung ein, um die Traktion
wiederherzustellen.
WARNUNG
GWA15433
Das Traktionskontrollsystem ist kein Er-
satz für korrektes, der Situation ange-
passtes Fahren. Die Traktionskontrolle
kann Traktionsverlust nicht in jedem Fall
verhindern, z. B. wenn zu schnell in eine
Kurve gefahren wird, wenn bei scharfem
Neigungswinkel zu stark beschleunigt
wird, oder während des Bremsvorgangs
und sie kann ein Durchrutschen des Vor-
derrads nicht verhindern. Wie mit jedem
Fahrzeug sollte man sich Flächen, die
rutschig sein könnten, vorsichtig annä-
hern und besonders glatte Stellen mei-den.
Die “ ”-Kontrollleuchte blinkt, wenn das
Traktionskontrollsyste m eingreift. Sie be-
merken möglicherweise leichte Änderun- gen der Motor- und Auspuffgeräusche,
wenn das Traktionskontrollsystem eingreift.
Unter bestimmten Bedingungen kann sich
das Traktionskontroll
system automatisch
ausschalten. Sollte dies geschehen, leuch-
ten die “ ”-Kontrollleuchte und die
“ ”-Warnleuchte auf.
Die TCS-Anzeige (Seite 3-9) zeigt die aktu-
elle TCS-Einstellung an. Es gibt drei Ein-
stellungen.
TCS “OFF”
TCS “OFF” schaltet das Traktionskontroll-
system aus.
TCS “1”
TCS “1” minimiert die Eingriffe des Trakti-
onskontrollsystems.
TCS “2”
TCS “2” maximiert die Eingriffe des Trakti-
onskontrollsystems; bei einem Durchdre-
hen der Räder wird am stärksten
eingegriffen.
HINWEIS
Nutzen Sie den Schalter des Trakti-
onskontrollsystems (Seite 3-14), um
die TCS-Einstellung zu ändern.

Die Traktionskontrolle kann nur bei an-
gehaltenem Fahrzeug ein- oder aus-
geschaltet werden.

Wenn der Schlüssel auf “ON” gedreht
wird, wird die Traktionskontrolle einge-
schaltet und auf TCS “1” oder “2” ge-
stellt (je nachdem, was ausgewählt
war).

Wenn das Fahrzeug in Schlamm,
Sand oder Ähnlichem stecken geblie-
ben ist, das Traktionskontrollsystem
ausschalten, damit das Hinterrad sichbefreien kann.
ACHTUNG
GCA16801
Nur die vorgeschriebenen Reifen ver-
wenden. (Siehe Seite 6-15.) Werden Rei-
fen anderer Größe verwendet, kann das
Traktionskontrollsystem die Reifenrota-tion nicht exakt regeln.
Zurückstellen des Traktionskontroll-
systems
Das Traktionskontrollsystem wird automa-
tisch ausgeschaltet wenn:
entweder das Vorderrad oder das Hin-
terrad während des Fahrens vom Bo-
den abhebt.

übermäßiges Durchdrehen des Hin-
terrads während des Fahrens erkannt
wird.

eines der Räder gedreht wird während
der Zündschlüssel auf “ON” gestellt ist
BAE-9-G0.book 18 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Funktionen der Instrumente und Bedienungselemente
3-19
1
23
4
5
6
7
8
9
10
11
12
(z. B. zur Durchführung von Wartungs-
arbeiten).

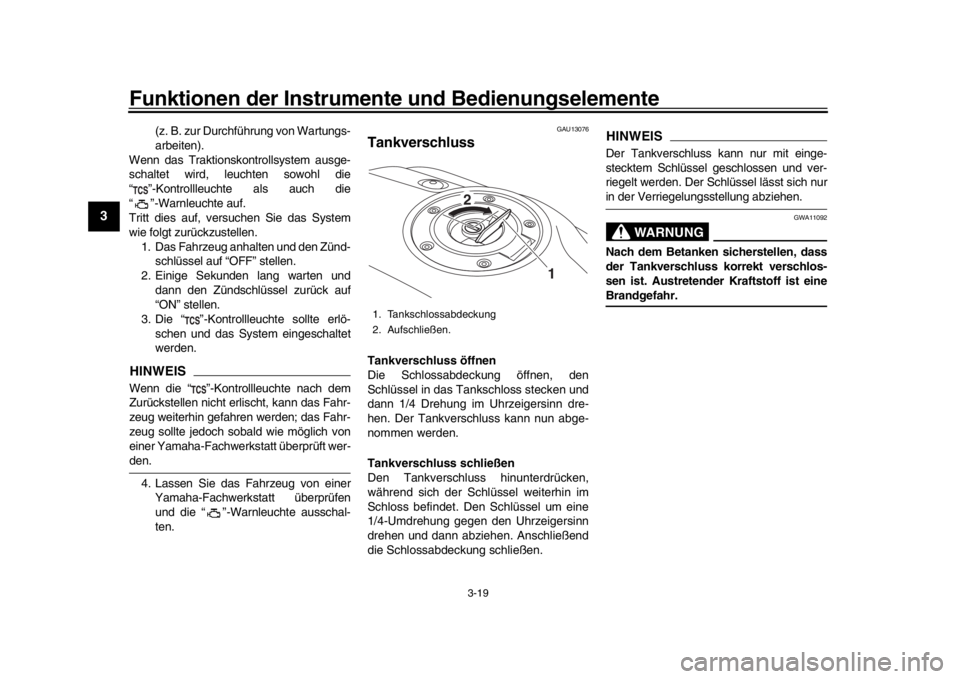

Wenn das Traktionsko ntrollsystem ausge-
schaltet wird, leuchten sowohl die
“ ”-Kontrollleuchte als auch die
“ ”-Warnleuchte auf.
Tritt dies auf, versuchen Sie das System
wie folgt zurückzustellen.
1. Das Fahrzeug anhalten und den Zünd- schlüssel auf “OFF” stellen.
2. Einige Sekunden lang warten und
dann den Zündschlüssel zurück auf
“ON” stellen.
3. Die “ ”-Kontrollleuchte sollte erlö-
schen und das System eingeschaltet
werden.
HINWEISWenn die “ ”-Kontrollleuchte nach dem
Zurückstellen nicht erlischt, kann das Fahr-
zeug weiterhin gefahren werden; das Fahr-
zeug sollte jedoch sobald wie möglich von
einer Yamaha-Fachwerkstatt überprüft wer-den.
4. Lassen Sie das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen
und die “ ”-Warnleuchte ausschal-
ten.
GAU13076
TankverschlussTankverschluss öffnen
Die Schlossabdeckung öffnen, den
Schlüssel in das Tankschloss stecken und
dann 1/4 Drehung im Uhrzeigersinn dre-
hen. Der Tankverschluss kann nun abge-
nommen werden.
Tankverschluss schließen
Den Tankverschluss hinunterdrücken,
während sich der Schlüssel weiterhin im
Schloss befindet. Den Schlüssel um eine
1/4-Umdrehung gegen den Uhrzeigersinn
drehen und dann abziehen. Anschließend
die Schlossabdeckung schließen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nurin der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eineBrandgefahr.
1. Tankschlossabdeckung
2. Aufschließen.
1
2
BAE-9-G0.book 19 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Funktionen der Instrumente und Bedienungselemente
3-20
1
234
5
6
7
8
9
10
11
12
GAU13222

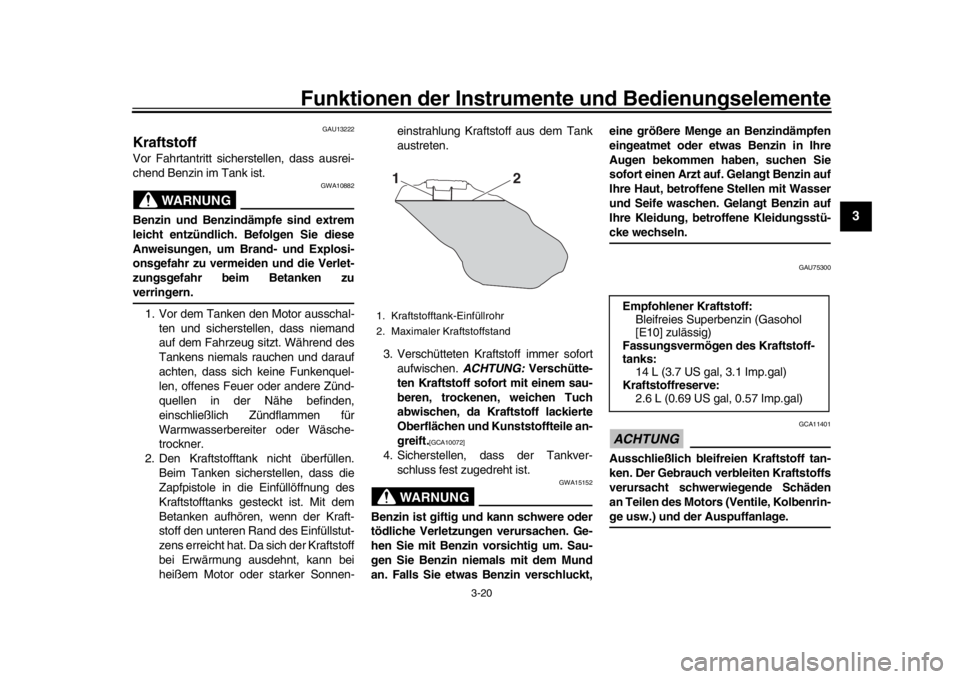

KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeid en und die Verlet-
zungsgefahr beim Betanken zuverringern.
1. Vor dem Tanken den Motor ausschal- ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden,
einschließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraftstoff
bei Erwärmung ausdehnt, kann bei
heißem Motor oder starker Sonnen- einstrahlung Kraftstoff aus dem Tank
austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10072]
4. Sicherstellen, dass der Tankver- schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt, eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU75300
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
2
1
Empfohlener Kraftstoff:
Bleifreies Superbenzin (Gasohol
[E10] zulässig)
Fassungsvermögen des Kraftstoff-
tanks: 14 L (3.7 US gal, 3.1 Imp.gal)
Kraftstoffreserve: 2.6 L (0.69 US gal, 0.57 Imp.gal)
BAE-9-G0.book 20 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Funktionen der Instrumente und Bedienungselemente
3-21
1
23
4
5
6
7
8
9
10
11
12

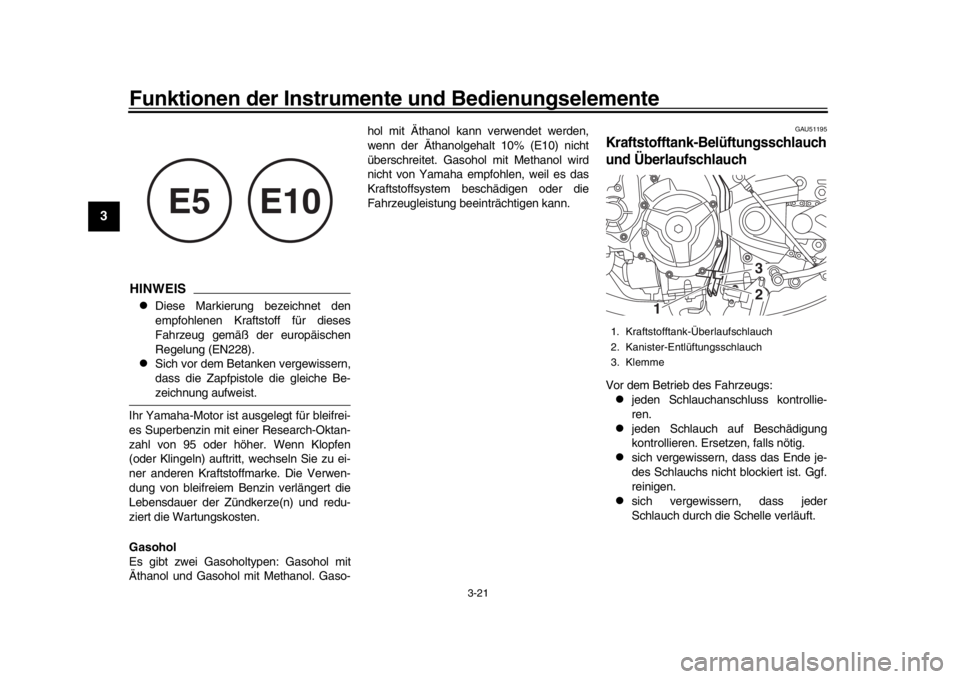

HINWEIS
Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).

Sich vor dem Betanken vergewissern,
dass die Zapfpistole die gleiche Be-zeichnung aufweist.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso- hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
GAU51195
Kraftstofftank-Belüftungsschlauch
und ÜberlaufschlauchVor dem Betrieb des Fahrzeugs:
jeden Schlauchanschluss kontrollie-
ren.

jeden Schlauch auf Beschädigung
kontrollieren. Ersetzen, falls nötig.

sich vergewissern, dass das Ende je-
des Schlauchs nicht blockiert ist. Ggf.
reinigen.

sich vergewissern, dass jeder
Schlauch durch die Schelle verläuft.
E5
E10
1. Kraftstofftank-Überlaufschlauch
2. Kanister-Entlüftungsschlauch
3. Klemme
1
32
BAE-9-G0.book 21 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Funktionen der Instrumente und Bedienungselemente
3-22
1
234
5
6
7
8
9
10
11
12
GAU13434

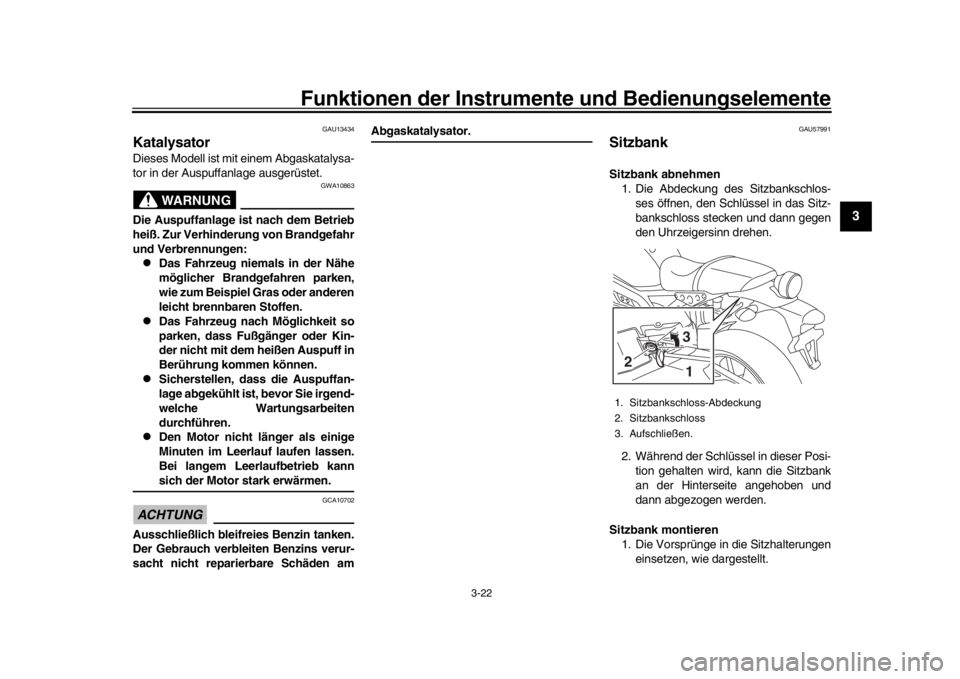

KatalysatorDieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.

Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.

Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten
durchführen.

Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kannsich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAU57991
SitzbankSitzbank abnehmen 1. Die Abdeckung des Sitzbankschlos-
ses öffnen, den Schlüssel in das Sitz-
bankschloss stecken und dann gegen
den Uhrzeigersinn drehen.
2. Während der Schlüssel in dieser Posi- tion gehalten wird, kann die Sitzbank
an der Hinterseite angehoben und
dann abgezogen werden.
Sitzbank montieren 1. Die Vorsprünge in die Sitzhalterungen einsetzen, wie dargestellt.1. Sitzbankschloss-Abdeckung
2. Sitzbankschloss
3. Aufschließen.2
31
BAE-9-G0.book 22 ページ ２０１８年８月２９日　水曜日　午後１時４３分

Funktionen der Instrumente und Bedienungselemente
3-23
1
23
4
5
6
7
8
9
10
11
12

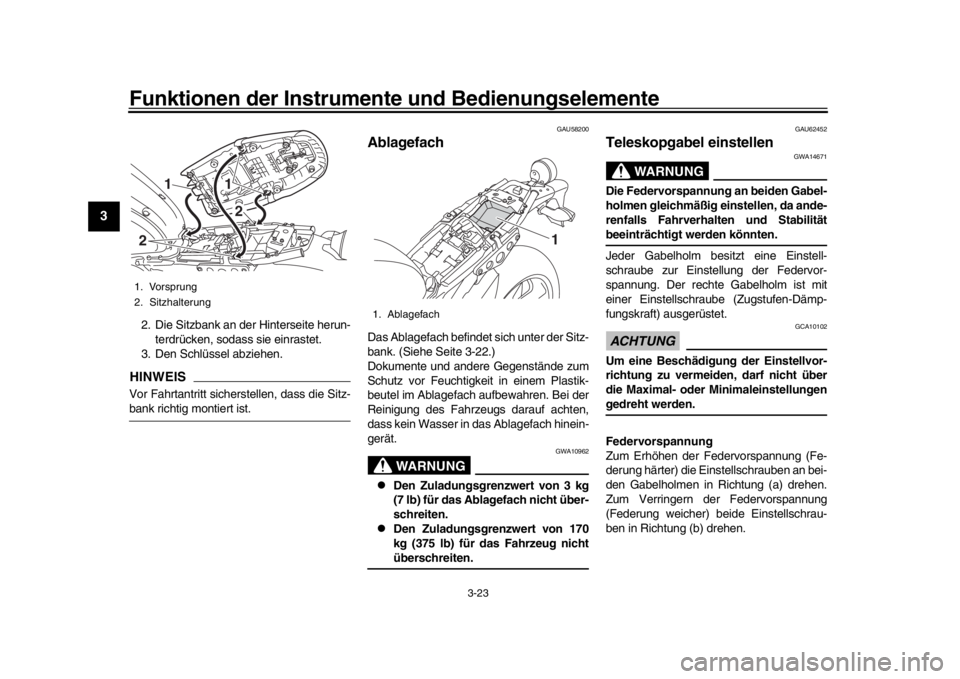

2. Die Sitzbank an der Hinterseite herun- terdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
GAU58200
AblagefachDas Ablagefach befindet sich unter der Sitz-
bank. (Siehe Seite 3-22.)
Dokumente und andere Gegenstände zum
Schutz vor Feuchtigkeit in einem Plastik-
beutel im Ablagefach aufbewahren. Bei der
Reinigung des Fahrzeugs darauf achten,
dass kein Wasser in das Ablagefach hinein-
gerät.
WARNUNG
GWA10962

Den Zuladungsgrenzwert von 3 kg
(7 lb) für das Ablagefach nicht über-
schreiten.

Den Zuladungsgrenzwert von 170
kg (375 lb) für das Fahrzeug nichtüberschreiten.
GAU62452
Teleskopgabel einstellen
WARNUNG
GWA14671
Die Federvorspannung an beiden Gabel-
holmen gleichmäßig einstellen, da ande-
renfalls Fahrverhalten und Stabilitätbeeinträchtigt werden könnten.
Jeder Gabelholm besitzt eine Einstell-
schraube zur Einstellung der Federvor-
spannung. Der rechte Gabelholm ist mit
einer Einstellschraube (Zugstufen-Dämp-
fungskraft) ausgerüstet.ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungengedreht werden.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben in Richtung (b) drehen.
1. Vorsprung
2. Sitzhalterung
11
2
2
1. Ablagefach
1
BAE-9-G0.book 23 ページ ２０１８年８月２９日　水曜日　午後１時４３分

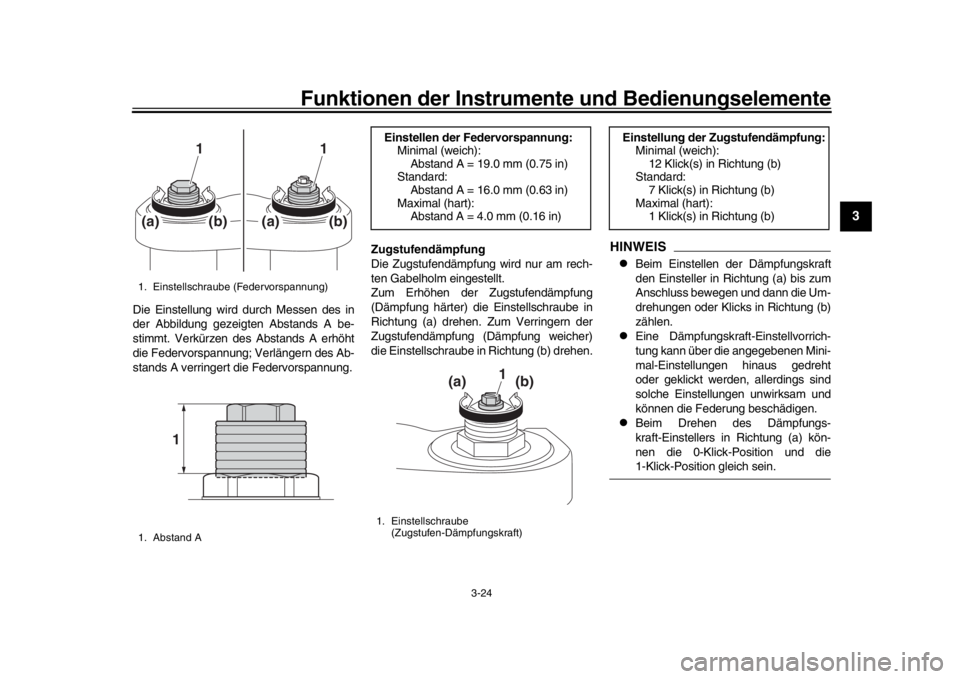

Funktionen der Instrumente und Bedienungselemente
3-24
1
234
5
6
7
8
9
10
11
12
Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A be-
stimmt. Verkürzen des Abstands A erhöht
die Federvorspannung; Verlängern des Ab-
stands A verringert die Federvorspannung. Zugstufendämpfung
Die Zugstufendämpfung wird nur am rech-
ten Gabelholm eingestellt.
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
HINWEIS
Beim Einstellen der Dämpfungskraft
den Einsteller in Richtung (a) bis zum
Anschluss bewegen und dann die Um-
drehungen oder Klicks in Richtung (b)
zählen.

Eine Dämpfungskraft-Einstellvorrich-
tung kann über die angegebenen Mini-
mal-Einstellungen hinaus gedreht
oder geklickt werden, allerdings sind
solche Einstellungen unwirksam und
können die Federung beschädigen.

Beim Drehen des Dämpfungs-
kraft-Einstellers in Richtung (a) kön-
nen die 0-Klick-Position und die1-Klick-Position gleich sein.
1. Einstellschraube (Federvorspannung)
1. Abstand A
1
1
(a)
(b)
(a)
(b)
1
Einstellen der Federvorspannung:
Minimal (weich):Abstand A = 19.0 mm (0.75 in)
Standard:
Abstand A = 16.0 mm (0.63 in)
Maximal (hart): Abstand A = 4.0 mm (0.16 in)1. Einstellschraube
(Zugstufen-Dämpfungskraft)
1
(a)
(b)
Einstellung der Zugstufendämpfung:Minimal (weich):12 Klick(s) in Richtung (b)
Standard:
7 Klick(s) in Richtung (b)
Maximal (hart): 1 Klick(s) in Richtung (b)
BAE-9-G0.book 24 ページ ２０１８年８月２９日　水曜日　午後１時４３分

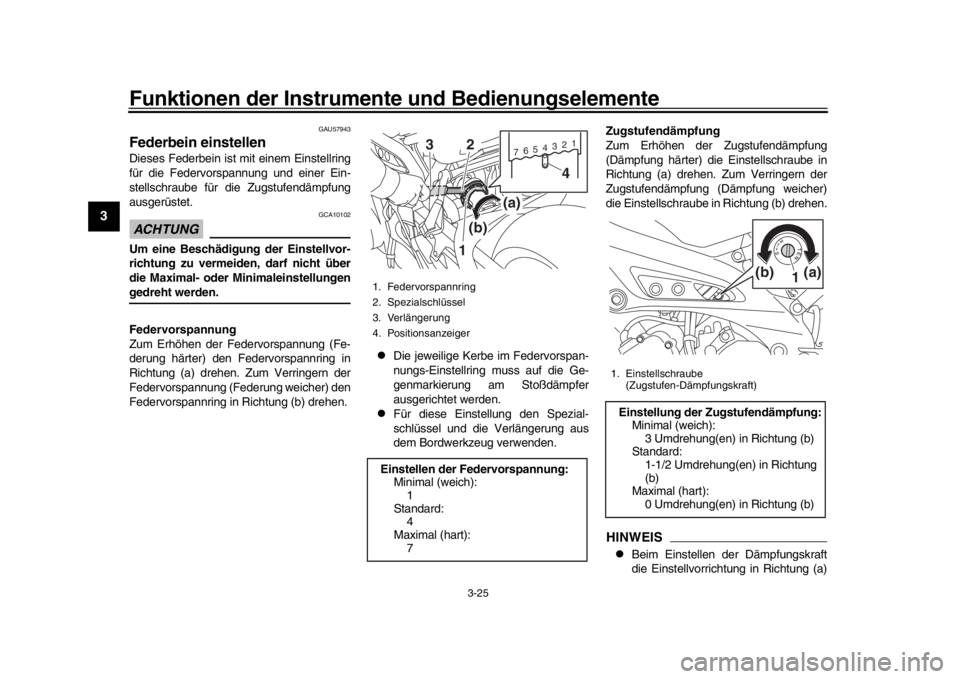

Funktionen der Instrumente und Bedienungselemente
3-25
1
23
4
5
6
7
8
9
10
11
12
GAU57943
Federbein einstellenDieses Federbein ist mit einem Einstellring
für die Federvorspannung und einer Ein-
stellschraube für die Zugstufendämpfung
ausgerüstet.ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Mi nimaleinstellungengedreht werden.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) den Federvorspannring in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) den
Federvorspannring in Richtung (b) drehen.

Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer
ausgerichtet werden.

Für diese Einstellung den Spezial-
schlüssel und die Verlängerung aus
dem Bordwerkzeug verwenden. Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
HINWEIS
Beim Einstellen der Dämpfungskraft
die Einstellvorrichtung in Richtung (a)
1. Federvorspannring
2. Spezialschlüssel
3. Verlängerung
4. PositionsanzeigerEinstellen der Federvorspannung:
Minimal (weich):1
Standard: 4
Maximal (hart): 7
7654321
1(b) (a)
4
2
3
1. Einstellschraube
(Zugstufen-Dämpfungskraft)Einstellung der Zugstufendämpfung:Minimal (weich):
3 Umdrehung(en) in Richtung (b)
Standard: 1-1/2 Umdrehung(en) in Richtung
(b)
Maximal (hart): 0 Umdrehung(en) in Richtung (b)
1(a)(b)
BAE-9-G0.book 25 ページ ２０１８年８月２９日　水曜日　午後１時４３分
