2019 YAMAHA XSR 700 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-2
3
PAU10474
Interruptor principal/bloqueio da
direçãoO interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições são descritas a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU85040
LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos e as luzes do veículo são ligadas. O
motor pode ser ligado. A chave não pode
ser retirada.NOTAPara evitar o descarregamento da ba-
teria, não deixe a chave na posição
ON sem o motor estar em funciona-
mento.
O farol dianteiro acende-se automati-
camente quando o motor é colocado
em funcionamento.
PAU10662
DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desligados, o que pode resultar na
perda de controlo ou num acidente.
PAU1068B
BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada.
Para bloquear a direção1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.NOTASe a direção não bloquear, tente virar o
guiador ligeiramente para a direita.
P
ON
OFF
LOCK
1. Premir.
2. Mudança de direção.12
UBCNP0P0.book Page 2 Thursday, January 31, 2019 2:27 PM

Funções dos controlos e instrumentos
3-3
3
Para desbloquear a direçãoA partir da posição “LOCK”, empurre a
chave para dentro e rode-a para “OFF”.
PAU59680
(Estacionamento)
As luzes de perigo e os sinais de mudança
de direção podem ser ligadas, mas todos
os outros sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
A direção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA20760
Utilizar a lâmpada do sinal de perigo ou
de mudança de direção durante um lon-
go período de tempo pode causar um
descarregamento da bateria.
PAU4939G
Indicadores luminosos e luzes de
advertência
PAU11032
Indicadores luminosos de mudança de
direção “ ” e “ ”
Cada indicador luminoso ficará intermiten-
te quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU11061
Indicador luminoso de ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU59963
Luz avisadora da pressão do óleo “ ”
Esta luz avisadora acende-se se a pressão
do óleo do motor estiver baixa.NOTAQuando o veículo é ligado, a luz deve acen-
der-se, desligar-se brevemente e, depois,
permanecer ligada até o motor ser ligado.
Caso contrário, solicite a um concessioná-
rio Yamaha que verifique o veículo.
1. Premir.
2. Mudança de direção.12
1. Luz de advertência do sistema de travão
antibloqueio (ABS)
2. Luz de advertência de problema no motor

3. Luz de advertência da temperatura do
refrigerante Ž
4. Luz avisadora da pressão do óleo Ž
5. Indicador luminoso de mudança de direção
esquerda Ž
6. Indicador luminoso de ponto morto Ž
7. Indicador luminoso de máximos Ž
8. Indicador luminoso de mudança de direção
direita Ž
9. Indicador luminoso do sistema
imobilizador ŽZAUM1327
1234567
8
9
UBCNP0P0.book Page 3 Thursday, January 31, 2019 2:27 PM

Funções dos controlos e instrumentos
3-4
3
PRECAUÇÃO
PCA21211
Se a luz de advertência se acender
quando o motor estiver a funcionar, des-
ligue o motor e verifique o nível de óleo.
Se o nível de óleo for baixo, adicione
óleo suficiente do tipo recomendado. Se
a luz de advertência permanecer acesa
depois de adicionar óleo, pare o motor e
solicite a um concessionário Yamaha
que verifique o veículo.
PAU11449
Luz de advertência da temperatura do
refrigerante “ ”
Esta luz de advertência acende-se quando
o motor sobreaqueceu. Se isto ocorrer, de-
verá desligar imediatamente o motor e dei-
xá-lo arrefecer. (Consulte a página 6-41.)
Para veículos com ventoinha(s) do radia-
dor, a ativação ou desativação automática
desta(s) efetua-se em função da tempera-
tura do líquido refrigerante.NOTAQuando o veículo é ligado, a luz acende-se
durante alguns segundos e depois apaga-
se. Se a luz não se acender ou permanecer
acesa, solicite a um concessionário
Yamaha que verifique o veículo.
PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.
PAU73172
Luz de advertência de problema no
motor “ ”
Esta luz de advertência acende-se se for
detetado um problema no sistema de con-
trolo do motor ou noutro sistema de con-
trolo do veículo. Se isto acontecer, solicite
a um concessionário Yamaha que verifique
o sistema de diagnóstico a bordo.NOTAQuando o veículo é ligado, a luz acende-se
durante alguns segundos e depois apaga-
se. Se a luz não se acender ou permanecer
acesa, solicite a um concessionário
Yamaha que verifique o veículo.
PAU69895
Luz de advertência do ABS “ ”
Esta luz de advertência acende-se assim
que liga o veículo e apaga-se após iniciar a
condução. Se a luz de advertência se acen-
der durante a condução, o sistema de tra-
vão antibloqueio pode não funcionar
corretamente.
AVISO
PWA16043
Se a luz de advertência do ABS não se
desligar depois de o veículo atingir os 10
km/h (6 mi/h) ou se a luz de advertência
se acender durante a condução:
Tenha mais cuidado para evitar o
bloqueio das rodas durante trava-
gens de emergência.
Solicite a um concessionário
Yamaha que verifique o veículo
logo que possível.
PAUM3622
Indicador luminoso do sistema
imobilizador “ ”
Depois de o veículo ser desligado e de te-
rem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está ativado. Passa-
das 24 horas, o indicador luminoso para de
piscar, mas o sistema imobilizador conti-
nua ativado.NOTAQuando o veículo é ligado, a luz acende-se
durante alguns segundos e apaga-se.
Caso contrário, solicite a um concessioná-
rio Yamaha que verifique o veículo.
ABS
UBCNP0P0.book Page 4 Thursday, January 31, 2019 2:27 PM

Funções dos controlos e instrumentos
3-5
3
Deteção e resolução de problemas
Se for detetado um problema no sistema
imobilizador, o indicador irá piscar num pa-
drão. Se o indicador luminoso do sistema
imobilizador piscar nesse padrão, lenta-
mente 5 vezes e, depois, rapidamente 2 ve-
zes, tal poderá dever-se a uma
interferência do transmissor-recetor. Se
isto acontecer, tente o seguinte.
1. Certifique-se de que não existem ou-
tras chaves do imobilizador perto do
interruptor principal. Outras chaves
do imobilizador podem causar uma
interferência no sinal e impedir o ar-
ranque do motor.
2. Utilize a chave de reconfiguração do
código para colocar o motor em fun-
cionamento.
3. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamento
com as chaves normais.
4. Se uma ou mais chaves normais não
conseguirem pôr o motor em funcio-
namento, leve o veículo e todas as
chaves a um concessionário Yamaha
para reconfigurar as chaves normais.
PAUM3610
Contador multifuncional
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
módulo do contador multifuncional. A
alteração dos ajustes durante a condu-
ção pode distrair o condutor e aumentar
o risco de acidente.O módulo do contador multifuncional está
equipado com o seguinte:
um velocímetro
um taquímetro
um indicador de combustível
um indicador de economia
um visor da caixa de transmissão
um visor multifuncionalNOTAExceto quando alternar para o modo
de controlo da luminosidade ou para
exibir o relógio, rode a chave para
“ON” antes de usar as teclas de acer-
to superiores e inferiores.
Para o RU: Para alternar os visores do
velocímetro e multifuncional entre qui-
lómetros e milhas, coloque o visor
multifuncional no modo de conta-qui-
lómetros ou num modo de contador
de percurso e, depois, prima a tecla
de acerto inferior durante três segun-
dos.
1. Visor da caixa de transmissão
2. Taquímetro
3. Indicador de economia “ECO”
4. Velocímetro
5. Visor multifuncional
6. Indicador de combustível
1. Botão de configuração superior
2. Botão de configuração inferiorZAUM113281
2
34
5
6ZAUM1329
1
2
UBCNP0P0.book Page 5 Thursday, January 31, 2019 2:27 PM

Funções dos controlos e instrumentos
3-6
3
Velocímetro
O velocímetro mostra a velocidade de des-
locação do veículo.
Taquímetro
O taquímetro permite ao condutor contro-
lar a velocidade do motor e mantê-la den-
tro da gama de potência ideal.PRECAUÇÃO
PCA10032
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 10000 rpm e acima
Indicador de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respetivo depósito. Os segmentos do visor
correspondentes ao contador de combus-
tível desaparecem de “F” (depósito cheio)
na direção de “E” (depósito vazio) à medida
que o nível de combustível diminui. Quan-
do o último segmento e a moldura começa-
rem a piscar, reabasteça logo que possível.NOTAEste indicador de combustível está equipa-
do com um sistema de autodiagnóstico. Se
for detetado um problema no circuito elétri-
co do depósito de combustível, os seg-
mentos do nível de combustível, a moldurae Ž ficam intermitentes. Se isto aconte-
cer, solicite a um concessionário Yamaha
que verifique o veículo.
Indicador de economia
Este indicador acende-se quando o veículo
está a ser conduzido de forma económica,
em termos de combustível, e amiga do am-
biente. O indicador apaga-se quando o ve-
ículo é desligado.NOTAConsidere as seguintes sugestões para re-
duzir o consumo de combustível:
Evite velocidades do motor elevadas
durante a aceleração.
Viaje a uma velocidade constante.

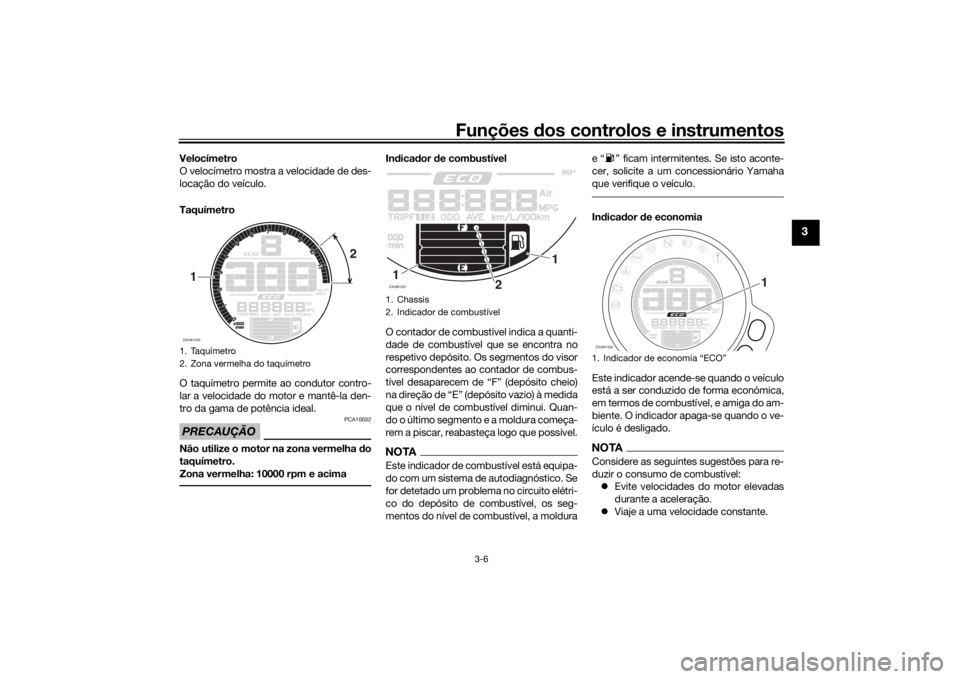

1. Taquímetro
2. Zona vermelha do taquímetroZAUM133012
1. Chassis
2. Indicador de combust

Funções dos controlos e instrumentos
3-7
3
Selecione a engrenagem de transmis-
são apropriada à velocidade do veícu-
lo.Visor da caixa de transmissão
Este visor mostra a velocidade seleciona-
da. A posição de ponto morto é indicada
por “–” e pelo indicador luminoso de ponto
morto.Visor multifuncional
O visor multifuncional está equipado com o
seguinte:
um conta-quilómetros
dois contadores de percurso
um contador de percurso da reserva
de combustível
um visor do consumo instantâneo de
combustível
um visor do consumo médio de com-
bustível
um visor da temperatura do refrige-
rante
um visor da temperatura do ar
um relógio
um modo de controlo da luminosida-
de
O conta-quilómetros mostra a distância to-
tal que o veículo percorreu.Os contadores de percurso mostram a dis-
tância percorrida desde que foram reinicia-
dos pela última vez.
NOTAO conta-quilómetros para em 999999
e não pode ser reiniciado.
O contador de percurso reinicia para 0
e continua a contar após atingir
9999.9.Prima a tecla de acerto inferior para alternar
o visor entre o conta-quilómetros “ODO”,
os contadores de percurso “TRIP 1” e
“TRIP 2”, o consumo de combustível ins-
tantâneo “km/L” ou “L/100 km”, a média de
consumo de combustível “AVE_ _._ km/L”
ou “AVE_ _._ L/100 km”, a temperatura do
líquido refrigerante “_ _ °C”, a temperatura
ambiente “Air_ _ °C” e o relógio “_ _:_ _”
pela ordem seguinte:
ODO → TRIP 1 → TRIP 2 → km/L ou L/100
km → AVE_ _._ km/L ou AVE_ _._ L/100 km
→ _ _ °C → Air_ _ °C → Clock _ _ :_ _ →
ODO
Para o RU:
Prima a tecla de acerto inferior para alternar
o visor entre o conta-quilómetros “ODO”,
os contadores de percurso “TRIP 1” e
“TRIP 2”, o consumo de combustível ins-
1. Indicador luminoso de ponto morto “ ”
2. Visor da caixa de transmissãoZAUM133312
1. Visor multifuncionalZAUM1334
1
UBCNP0P0.book Page 7 Thursday, January 31, 2019 2:27 PM

Funções dos controlos e instrumentos
3-8
3
tantâneo “km/L”, “L/100 km” ou “MPG”, a
média de consumo de combustível “AVE_
_._ km/L”, “AVE_ _._ L/100 km” ou “AVE_
_._ MPG”, a temperatura do líquido refrige-
rante “_ _ °C” e a temperatura ambiente
“Air_ _ °C” e o relógio “_ _:_ _” pela ordem
seguinte:
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km ou MPG → AVE_ _._ km/L, AVE_ _._
L/100 km ou AVE_ _._ MPG → _ _ °C →
Air_ _ °C → Clock _ _ :_ _ → ODONOTAPrima a tecla de acerto superior para
alternar o visor pela ordem inversa.
Os visores do contador de percurso
de reserva de combustível e de códi-
go de erro ligam-se automaticamente,
enquanto o modo de controlo da lumi-
nosidade é acedido separadamente.Se o segmento inferior e a estrutura do
contador de combustível ficarem intermi-
tentes, o visor muda automaticamente para
o contador de percurso da reserva de com-
bustível “TRIP F” e começará a contar a
distância percorrida a partir desse ponto.
Nesse caso, prima a tecla de acerto inferior
para alternar o visor entre os diversos mo-dos de contador de percurso, conta-quiló-
metros e consumo de combustível pela
ordem seguinte:
TRIP F → km/L ou L/100 km → AVE_ _._
km/L ou AVE_ _._ L/100 km → _ _ °C →
Air_ _ °C → Clock _ _ :_ _ → ODO →
TRIP 1 → TRIP 2 → TRIP F
Para o RU:
TRIP F → km/L, L/100 km ou MPG →
AVE_ _._ km/L, AVE_ _._ L/100 km ou AVE_
_._ MPG → _ _ °C → Air_ _ °C → Clock _
_ :_ _ → ODO → TRIP 1 → TRIP 2 → TRIP F
Para reiniciar um contador de percurso, se-
lecione-o premindo a tecla de acerto infe-
rior e, a seguir, prima a tecla de acerto
superior durante um segundo.
Se não reiniciar manualmente o contador
de percurso de reserva de combustível,
após reabastecer e percorrer 5 km (3 mi)
este é automaticamente reiniciado e desa-
parece do visor.Consumo de combustível instantâneo
O visor do consumo de combustível instan-
tâneo pode ser regulado para “km/L” ou
“L/100 km”; ou, no Reino Unido, para
“MPG”, “km/L” ou “L/100 km”.
“km/L”: A distância que pode ser per-
corrida com 1.0 L de combustível nas
condições de condução atuais.
“L/100 km”: A quantidade de com-
bustível necessária para percorrer 100
km nas condições de condução atu-
ais.
“MPG”: A distância que pode ser per-
corrida com 1.0 Imp.gal de combustí-
vel nas condições de condução
atuais.
1. Visualização do consumo instantâneo de
combustívelZAUM1335
1
UBCNP0P0.book Page 8 Thursday, January 31, 2019 2:27 PM

Funções dos controlos e instrumentos
3-9
3
Para alternar entre as definições do visor
de consumo de combustível instantâneo,
prima a tecla de acerto inferior durante dois
segundos.NOTASe estiver a viajar a velocidades inferiores a
Média de consumo de combustível
Este visor mostra a média de consumo de
combustível depois de ser reiniciado.
O visor da média de consumo de combus-
tível pode ser definido para “AVE_ _._
km/L”, “AVE_ _._ L/100 km” ou “AVE_ _._
MPG” (para o Reino Unido).“AVE_ _._ km/L”: A distância média
que pode ser percorrida com 1.0 L de
combustível.
“AVE_ _._ L/100 km”: A quantidade
média de combustível necessário
para percorrer 100 km.
“AVE_ _._ MPG”: A distância média
que pode ser percorrida com
1.0 Imp.gal de combustível.
Para alternar entre as definições do visor
de média de consumo de combustível, pri-
ma a tecla de acerto inferior durante dois
segundos.
Para reiniciar a média de consumo de com-
bustível, prima a tecla de acerto superior
durante um segundo.
NOTADepois de reiniciar a média de consumo de

culo ter percorrido 1 km (0.6 mi).
Temperatura do refrigerante
Este visor mostra a temperatura do refrige-
rante de 40 °C a 116 °C em incrementos de
1 °C.
Se a mensagem “HI” ficar intermitente,
pare o veículo e, depois, desligue o motor
e deixe-o arrefecer. (Consulte a página
6-41.)NOTAQuando a temperatura do refrigerante
ficar inferior a 40 °C, aparece a indica-
ção “Lo”.
A temperatura do refrigerante varia
com as alterações climáticas e com a
carga sobre o motor.
1. Visualização do consumo médio de com-
bustívelZAUM1336
1
1. Visor da temperatura do refrigeranteZAUM1337
1
UBCNP0P0.book Page 9 Thursday, January 31, 2019 2:27 PM
