2019 YAMAHA XSR 700 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-28
6
PAU23144

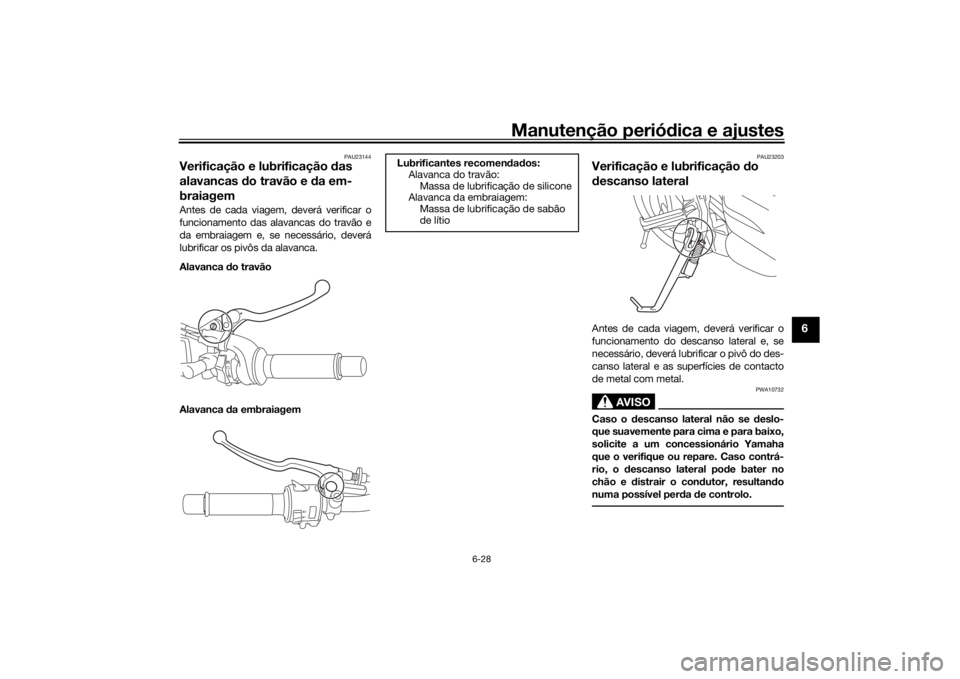

Verificação e lubrificação das
alavancas do travão e da em-
braiagemAntes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá
lubrificar os pivôs da alavanca.
Alavanca do travão
Alavanca da embraiagem
PAU23203
Verificação e lubrificação do
descanso lateralAntes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AVISO
PWA10732
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral pode bater no
chão e distrair o condutor, resultando
numa possível perda de controlo.
Lubrificantes recomendados:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem:
Massa de lubrificação de sabão
de lítio
UBCNP0P0.book Page 28 Thursday, January 31, 2019 2:27 PM

Manutenção periódica e ajustes
6-29
6
PAU23252
Lubrificação da suspensão tra-
seiraOs pontos de articulação da suspensão
traseira devem ser lubrificados por um con-
cessionário Yamaha nos intervalos especi-
ficados na tabela de lubrificação e
manutenção periódica.
PAUM1653
Lubrificação dos pivôs do braço
oscilanteOs pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica. Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítioZAUM1351
UBCNP0P0.book Page 29 Thursday, January 31, 2019 2:27 PM

Manutenção periódica e ajustes
6-30
6
PAU23273

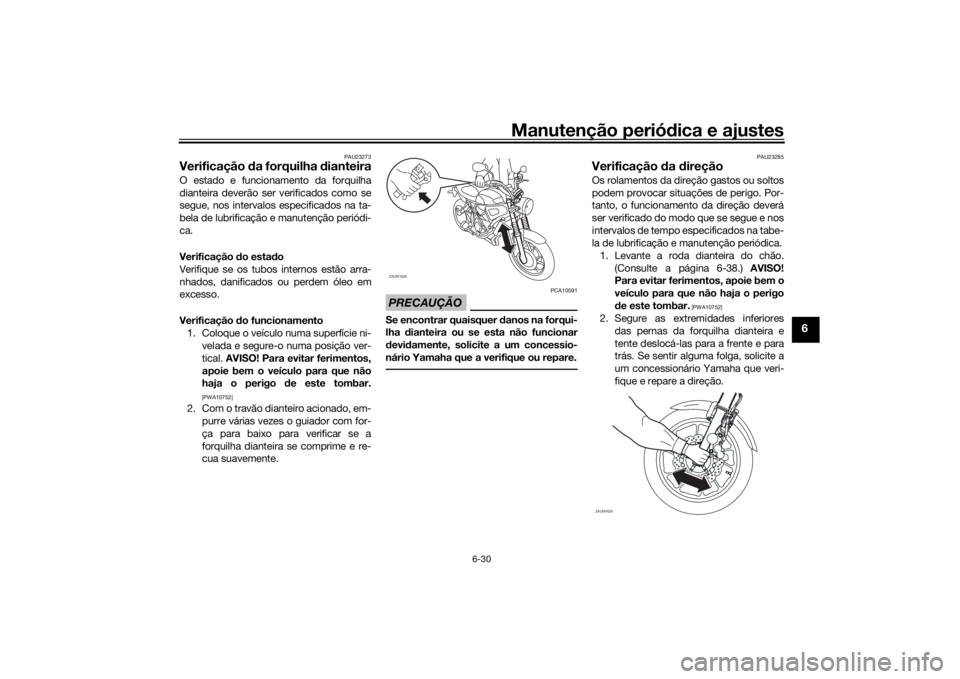

Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição ver-
tical. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em-
purre várias vezes o guiador com for-
ça para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23285
Verificação da direçãoOs rolamentos da direção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabe-
la de lubrificação e manutenção periódica.
1. Levante a roda dianteira do chão.
(Consulte a página 6-38.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
de este tombar.
[PWA10752]
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que veri-
fique e repare a direção.
ZAUM1628
ZAUM1629
UBCNP0P0.book Page 30 Thursday, January 31, 2019 2:27 PM

Manutenção periódica e ajustes
6-31
6
PAU23292
Verificação dos rolamentos de
rodaOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAUM3751
Bateria Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios para bate-
ria devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
O eletrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de
baterias. Em caso de contacto, efe-
tue os seguintes PRIMEIROS SO-
CORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fecha-
do.
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Para aceder à bateria
1. Retire o assento. (Consulte a página
3-18.)
2. Retire o suporte do assento removen-
do os parafusos.
3. Retire o conector de diagnóstico pu-
xando-o para cima.
4. Retire a cobertura da bateria, retiran-
do as respectivas cavilhas.1. Suporte do assento
2. CavilhaZAUM1377
2
1
UBCNP0P0.book Page 31 Thursday, January 31, 2019 2:27 PM

Manutenção periódica e ajustes
6-32
6
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios elétricos
opcionais.PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias conven-
cional danificará a bateria.Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se o interruptor
principal está desligado e, em se-
guida, desligar o fio negativo antes
do positivo.
[PCA16304]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.3. Carregue totalmente a bateria antes
de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se o
interruptor principal está desligado
e, em seguida, ligar o fio positivo
antes do negativo.
[PCA16842]
4. Ao instalar a bateria, assegure que o
fio de bateria positivo é encaminhado
através do orifício na faixa para bate-
ria e que ambos os fios de bateria es-
tão ligados adequadamente aos
terminais de bateria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes na
mesma.5. Coloque a cobertura da bateria na po-
sição original e, depois, instale as ca-
vilhas.
6. Instale o conector de diagnóstico em-
purrando-o para baixo.
7. Instale o suporte do assento instalan-
do as cavilhas e, depois, aperte as ca-
vilhas com o binário especificado.
1. Conector de diagnóstico
2. Cobertura da bateria
3. Cavilha
1. Cobertura da bateria
2. Fio de bateria positivo (vermelho)
3. Fio de bateria negativo (preto)
4. Bateria
5. Faixa para bateria
3
12
ZAUM1379
12
34
Binário de aperto:
Cavilhas do suporte do assento:
7 N·m (0.7 kgf·m, 5.2 lb·ft)
UBCNP0P0.book Page 32 Thursday, January 31, 2019 2:27 PM

Manutenção periódica e ajustes
6-33
6
PAUM3672
Substituição dos fusíveisO fusível principal e as caixas de fusíveis
encontram-se por baixo do assento.
Para aceder aos fusíveis
1. Retire o assento. (Consulte a página
3-18.)
2. Retire o suporte do assento removen-
do os parafusos.
3. Retire o conector de diagnóstico pu-
xando-o para cima.
4. Retire a cobertura da bateria, retiran-
do as respectivas cavilhas.
NOTAPara aceder ao fusível principal, remova a
cobertura do relé do motor de arranque
conforme ilustrado.
1. Suporte do assento
2. CavilhaZAUM1377
2
1
1. Conector de diagnóstico
2. Cobertura da bateria
3. Cavilha
1. Cobertura da bateria
3
12
ZAUM1387
1
1. Cobertura do relé do motor de arranque
2. Caixa de fusíveis
3. Fusível principal de substituição
4. Fusível principalZAUM1380
2
3
4
1
UBCNP0P0.book Page 33 Thursday, January 31, 2019 2:27 PM

Manutenção periódica e ajustes
6-34
6
Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Desligue o interruptor principal e o cir-
cuito elétrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior àrecomendada, para evitar causar
grandes danos no sistema elétrico
e possivelmente um incêndio.
[PWA15132]
3. Ligue o interruptor principal e o circui-
to elétrico em questão para verificar
se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
5. Após substituir o fusível, coloque a
cobertura da bateria na posição origi-
nal e, depois, instale as cavilhas.
6. Instale o conector de diagnóstico em-
purrando-o para baixo.
7. Instale o suporte do assento instalan-
do as cavilhas e, depois, aperte as ca-
vilhas com o binário especificado.
8. Instale o assento.
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível do farol dianteiro
4. Fusível de reserva 2 (para ECU)
5. Fusível de reserva (para o relógio e o siste-
ma imobilizador)
6. Fusível do motor da ventoinha do radiador
7. Fusível de solenóide ABS
8. Fusível do motor do ABS
9. Fusível da luz de estacionamento
10.Fusível auxiliar
11.Fusível da unidade de controlo ABS
12.Fusível de substituição
7
8
9
10
11
1
2
3
4
5
61212
Fusíveis especificados:
Fusível principal:
30.0 A
Fusível auxiliar:
2.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
10.0 A
Fusível da luz de estacionamento:
7.5 A
Fusível do motor da ventoinha do
radiador:
10.0 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS:
20.0 A
Fusível do sistema de injecção:
10.0 A
Fusível da unidade de controlo
ABS:
7.5 A
Fusível de reserva:
7.5 A
Fusível de reserva 2:
10.0 A
Binário de aperto:
Cavilhas do suporte do assento:
7 N·m (0.7 kgf·m, 5.2 lb·ft)
UBCNP0P0.book Page 34 Thursday, January 31, 2019 2:27 PM

Manutenção periódica e ajustes
6-35
6
PAU34387
Substituição da lâmpada do farol
dianteiroEste modelo está equipado com uma lâm-
pada do farol dianteiro de halogéneo. Se a
lâmpada do farol dianteiro se fundir, subs-
titua-a do modo que se segue.PRECAUÇÃO
PCA26690
Não toque na parte em vidro da
lâmpada do farol dianteiro. Caso
contrário, a luminosidade e a vida
útil da lâmpada podem ser afetadas
negativamente.
Limpe bem quaisquer vestígios de
sujidade, óleo ou marcas de dedos
da lâmpada com um pano humede-
cido com álcool ou diluente.
Não utilize uma lâmpada do farol
dianteiro com um consumo em
watts superior ao especificado.
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
1. Retire o farol dianteiro, retirando as
cavilhas de cada lado.
2. Desligue o acoplador do farol diantei-
ro e retire a cobertura da lâmpada do
farol dianteiro.3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fun-
dida.
4. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respetivo su-
porte.1. Não toque na parte em vidro da lâmpada.
1. CavilhaZAUM13811
1. Cobertura da lâmpada do farol dianteiro
2. Acoplador do farol dianteiro
1. Suporte da lâmpada do farol dianteiro
2. Lâmpada do farol dianteiroZAUM1382
21
ZAUM1383
21
UBCNP0P0.book Page 35 Thursday, January 31, 2019 2:27 PM
