2019 YAMAHA XSR 700 Betriebsanleitungen (in German)

Pflege und Lagerung des Motorrads7-4
7
2. Alle Anweisungen im Pflege-Abschnitt
dieses Kapitels befolgen.
3. Den Kraftstofftank befüllen und den
Kraftstoffstabilisator gemäß den Pro-
duktanweisungen hinzufügen. Den
Motor 5 Minuten laufen lassen, um
den behandelten Kraftstoff durch das
Kraftstoffsystem zu verteilen.
4. Für Fahrzeuge mit einem Kraftstoff-
hahn: Den Kraftstoffhahn auf OFF
stellen.
5. Für Fahrzeuge mit einem Vergaser:
Um Kraftstoffablagerungen zu vermei-
den, den Kraftstoff in der Vergaser-
Schwimmerkammer in einen saube-
ren Behälter ablassen. Die Ablass-
schraube wieder festziehen und den
Kraftstoff zurück in den Kraftstofftank
gießen.
6. Verwenden Sie ein hochwertiges Ver-
nebelungsmotoröl entsprechend der
Produktanweisungen zum Schutz der
inneren Motorteile vor Korrosion. Ist
kein Vernebelungsmotoröl erhältlich,
führen Sie an den Zylindern folgende
Schritte durch:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.b. Etwa einen Teelöffel Motoröl
durch die Kerzenbohrung einfül-
len.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die Zündker-
zenelektroden geerdet sind.

[GWA10952]
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zünd-
kerzenstecker wieder auf die
Zündkerze aufsetzen.
7. Alle Seilzüge, Drehgelenke, Hebel und
Pedale sowie Seitenständer und
Hauptständer (falls vorhanden)
schmieren.8. Den Reifenluftdruck kontrollieren und
korrigieren. Anschließend das Fahr-
zeug so anheben, dass alle Räder
über dem Boden schweben. Anderen-
falls einmal pro Monat die Räder et-
was drehen, damit die Reifen nicht
ständig an derselben Stelle aufliegen
und dadurch beschädigt werden.
9. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
10. Die Batterie herausnehmen und voll-
ständig aufladen oder ein Wartungsla-
degerät anschließen, um die Batterie
optimal geladen zu halten.
ACHTUNG: Sich vergewissern,
dass die Batterie und das Ladege-
rät zusammenpassen. Eine ver-
schlossene Bleibatterie nicht mit ei-
nem herkömmlichen Ladegerät
aufladen.
[GCA26330]
HINWEISWenn die Batterie entfernt wird, sie
einmal im Monat aufladen und an ei-
nem Ort mit einer Temperatur zwi-
schen 0-30 °C (32-90 °F) lagern.
Siehe Seite 6-28 für weitere Informati-
onen zum Laden und Lagern der Bat-
terie.
UBCNG0G0.book Page 4 Wednesday, January 30, 2019 11:59 AM

Technische Daten
8-1
8
Abmessungen:Gesamtlänge:2075 mm (81.7 in)
Gesamtbreite:
865 mm (34.1 in)
Gesamthöhe: 1120 mm (44.1 in)
Sitzhöhe: 855 mm (33.7 in)
Radstand:
1405 mm (55.3 in)
Bodenfreiheit: 140 mm (5.51 in)
Mindest-Wendekreis: 2.7 m (8.86 ft)Gewicht:Gewicht (fahrfertig):188 kg (414 lb)Motor:Verbrennungstakt:
4-Takt
Kühlsystem: Flüssigkeitsgekühlt
Ventiltrieb: DOHC
Zylinderanordnung:
In Reihe
Anzahl der Zylinder: 2-Zylinder
Hubraum: 689 cm³
Bohrung × Hub:
80.0 × 68.6 mm (3.15 × 2.70 in) Startsystem:
Elektrostarter
Motoröl:Empfohlene Marke:
SAE-Viskositätsklassen:10W-40
Empfohlene Motorölqualität:
API-Service SG oder höher,
JASO-Standard MA
Motoröl-Füllmenge:
Ölwechsel: 2.30 L (2.43 US qt, 2.02 Imp.qt)
Mit Ölfilterausbau:
2.60 L (2.75 US qt, 2.29 Imp.qt)Füllmenge:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle): 1.60 L (1.69 US qt, 1.41 Imp.qt)Kraftstoff:Empfohlener Kraftstoff:Bleifreies Superbenzin (E10 zulässig)
Tankvolumen (Gesamtinhalt): 14 L (3.7 US gal, 3.1 Imp.gal)
Davon Reserve:
2.7 L (0.71 US gal, 0.59 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:Kennzeichnung: 1WS1 10Antriebsstrang:Getriebeabstufung:
1. Gang:2.846 (37/13)
2. Gang:
2.125 (34/16)
3. Gang: 1.632 (31/19)
4. Gang: 1.300 (26/20)
5. Gang:
1.091 (24/22)
6. Gang: 0.964 (27/28)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 120/70 ZR 17M/C(58W)
Hersteller/Typ: PIRELLI/MT60RSHinterreifen:Ausführung:Schlauchlos-Reifen
Dimension: 180/55 ZR 17M/C(73W)
Hersteller/Typ:
PIRELLI/MT60RS
UBCNG0G0.book Page 1 Monday, February 18, 2019 9:51 AM

Technische Daten
8-2
8
Zuladung:Max. Gesamtzuladung:170 kg (375 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Vorderradbremse:Bauart: Hydraulisch betätigte
DoppelscheibenbremseHinterradbremse:Bauart:
Hydraulisch betätigte EinscheibenbremseVorderrad-Federung:Bauart:TeleskopgabelHinterrad-Federung:Bauart:Schwinge (Gelenkaufhängung)Elektrische Anlage:Bordnetzspannung:
12 VBatterie:Typ:YTZ10S
Spannung, Kapazität:
12 V, 8.6 Ah (10 HR)Scheinwerfer:Lampenart:HalogenlampeLampenleistung:Scheinwerfer:H4, 60.0 W/55.0 W, 60.0 W/55.0 W
Bremslicht/Rücklicht: LED Blinklicht vorn:
10.0 W
Blinklicht hinten: 10.0 W
Standlicht vorn:
5.0 W
Kennzeichenbeleuchtung: 5.0 W
UBCNG0G0.book Page 2 Monday, February 18, 2019 9:51 AM

Kundeninformation
9-1
9
GAU53562

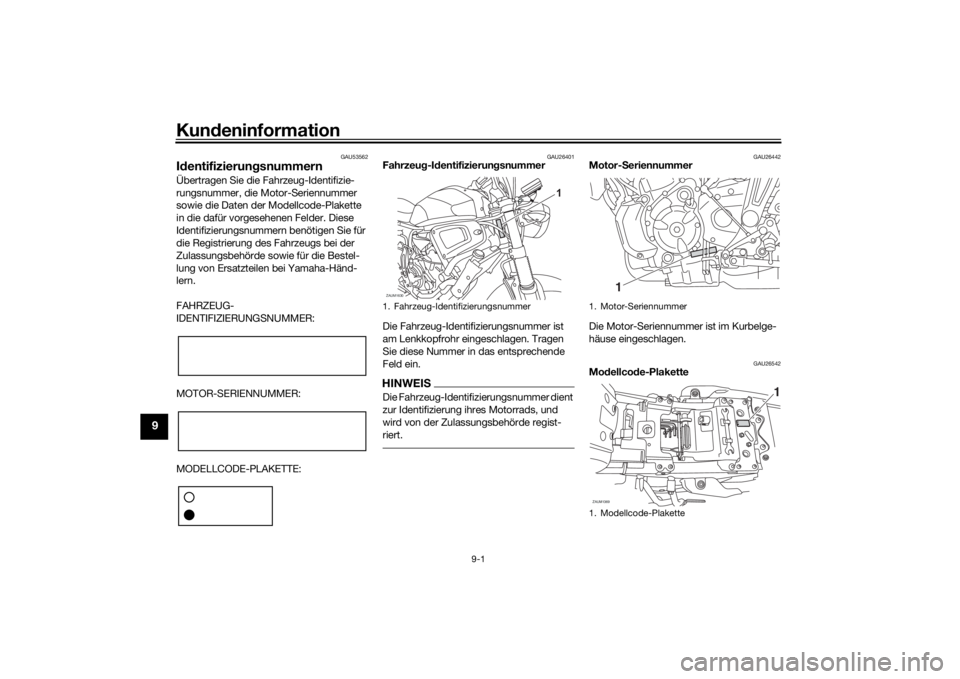

IdentifizierungsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor-Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26542
Modellcode-Plakette
1. Fahrzeug-IdentifizierungsnummerZAUM1630
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
ZAUM1369
1
UBCNG0G0.book Page 1 Wednesday, January 30, 2019 11:59 AM

Kundeninformation
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-19.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
GAU69910

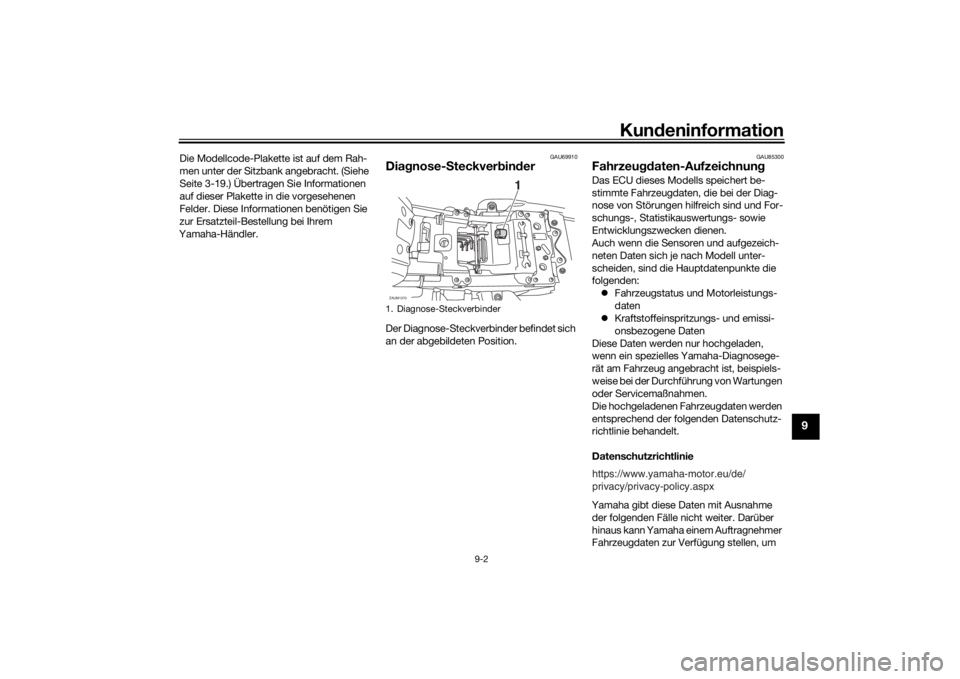

Diagnose-SteckverbinderDer Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU85300
Fahrzeugdaten-AufzeichnungDas ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs-, Statistikauswertungs- sowie
Entwicklungszwecken dienen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:
Fahrzeugstatus und Motorleistungs-
daten
Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Diese Daten werden nur hochgeladen,
wenn ein spezielles Yamaha-Diagnosege-
rät am Fahrzeug angebracht ist, beispiels-
weise bei der Durchführung von Wartungen
oder Servicemaßnahmen.
Die hochgeladenen Fahrzeugdaten werden
entsprechend der folgenden Datenschutz-
richtlinie behandelt.
Datenschutzrichtlinie
Yamaha gibt diese Daten mit Ausnahme
der folgenden Fälle nicht weiter. Darüber
hinaus kann Yamaha einem Auftragnehmer
Fahrzeugdaten zur Verfügung stellen, um
1. Diagnose-SteckverbinderZAUM1370
1
https://www.yamaha-motor.eu/de/
privacy/privacy-policy.aspx
UBCNG0G0.book Page 2 Wednesday, January 30, 2019 11:59 AM

Kundeninformation
9-3
9
Dienstleistungen im Zusammenhang mit
der Verarbeitung von Fahrzeugdaten aus-
zulagern. Auch in diesem Fall wird Yamaha
vom Auftragnehmer verlangen, die von uns
zur Verfügung gestellten Fahrzeugdaten
ordnungsgemäß handzuhaben und
Yamaha wird die Daten entsprechend ver-
walten.
Mit dem Einverständnis des Fahrzeu-
geigentümers
Im Falle von gesetzlicher Verpflich-
tung
Im Falle von Rechtsstreitigkeiten von
Yamaha
Wenn die Daten nicht in Bezug zu ei-
nem bestimmten Fahrzeug oder Ei-
gentümer stehenUBCNG0G0.book Page 3 Wednesday, January 30, 2019 11:59 AM

10-1
10
Index
AAbblendschalter ................................... 3-12
Abgaskatalysator .................................. 3-18
ABS....................................................... 3-14
ABS-Warnleuchte ................................... 3-4
Antriebsketten-Durchhang ................... 6-22
Antriebskette, säubern und
schmieren........................................... 6-24
Anzeigeleuchte für
Wegfahrsperren-System ...................... 3-5BBatterie ................................................. 6-28
Blinker-Kontrollleuchten ......................... 3-3
Blinkerlampe, auswechseln .................. 6-35
Blinkerschalter ...................................... 3-12
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-24
Bremsflüssigkeitsstand, prüfen ............ 6-20
Bremsflüssigkeit, wechseln .................. 6-22
Bremslichtschalter ................................ 6-19DDatenaufzeichnung, Fahrzeug ................ 9-2
Diagnose-Steckverbinder ....................... 9-2EEinfahrvorschriften.................................. 5-4FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-21
Fehlersuchdiagramm ............................ 6-38
Fehlersuche .......................................... 6-36
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel..................................... 3-14
Fußbrems- und Schalthebel, prüfen
und schmieren.................................... 6-25Fußschalthebel ..................................... 3-13
GGasdrehgriff und Gaszug,
kontrollieren und schmieren .............. 6-25HHandbremshebel.................................. 3-13
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-25
Helmhalte-Drahtseil.............................. 3-19
Hinterradaufhängung, schmieren......... 6-26
Hupenschalter ...................................... 3-12IIdentifizierungsnummern ........................ 9-1KKanister ................................................ 6-10
Kennzeichenbeleuchtung..................... 6-36
Kontrollleuchten und Warnleuchten ....... 3-3
Kraftstoff .............................................. 3-16
Kraftstofftank-Belüftungsschlauch
und Überlaufschlauch ........................ 3-18
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-13
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-4
Kupplungshebel ................................... 3-13
Kupplungshebel-Spiel, einstellen......... 6-18LLage der Teile......................................... 2-1
Lagern .................................................... 7-3
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................. 3-12
Lenkung, prüfen ................................... 6-28
Lichthupenschalter............................... 3-12Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen........................ 6-15
MModellcode-Plakette .............................. 9-1
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone .................. 6-10
Motorrad aufbocken ............................. 6-36
Motor-Seriennummer ............................. 9-1
Motorstart-/stoppschalter .................... 3-12
Motorstörungs-Warnleuchte................... 3-4
Motor überhitzt ..................................... 6-39
Multifunktionsmesser-Einheit ................. 3-6NNebenverbraucher-Steckverbinder ...... 3-22OÖldruck-Warnleuchte.............................. 3-4PParken..................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-18
Radlager, prüfen ................................... 6-28
Reifen.................................................... 6-16
Rücklicht/Bremslicht............................. 6-35SSchalten .................................................. 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen .......... 6-20
Scheinwerferlampe, wechseln .............. 6-33
Schwingen-Drehpunkte, schmieren ..... 6-27
Seitenständer........................................ 3-22
Seitenständer, prüfen und
schmieren ........................................... 6-26
Sicherheitsinformationen ........................ 1-1
UBCNG0G0.book Page 1 Wednesday, January 30, 2019 11:59 AM

Index
10-2
10
Sicherungen, wechseln......................... 6-30
Sitzbank ................................................ 3-19
Spiel des Gasdrehgriffs, prüfen ............ 6-15
Spiel des Handbremshebels, prüfen .... 6-19
Standlichtlampe, auswechseln ............. 6-34TTankverschluss ..................................... 3-15
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-27VVentilspiel.............................................. 6-15
Vorsicht bei Mattfarben .......................... 7-1WWarnblinkschalter ................................. 3-12
Wartung, Abgas-Kontrollsystem............. 6-3
Wartung und Schmierung,
regelmäßig ............................................ 6-5
Wegfahrsperrensystem ........................... 3-1YYamalube .............................................. 6-13ZZündkerzen, prüfen................................. 6-9
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-23
UBCNG0G0.book Page 2 Wednesday, January 30, 2019 11:59 AM
