2019 YAMAHA KODIAK 700 ESP

8-27
8
3. Si el aceite se encuentra por debajo del re-
borde del orificio de control, extraiga el perno
de llenado de aceite del engranaje final con la
junta y añada una cantidad suficiente de acei-
te del tipo recomendado hasta el nivel correc-
to.
4. Compruebe si las juntas están dañadas y cámbielas según sea necesario.
5. Coloque el perno de control de nivel de aceite y el perno de llenado con sus respectivas jun-
tas y apriete los pernos con el par especifica-
do. Para cambiar el aceite del engranaje final
1. Aparque el ATV en una superficie nivelada.
2. Coloque una bandeja debajo de la caja del engranaje final para recoger el aceite usado.
3. Extraiga el perno de llenado, el perno de con- trol y el perno de drenaje con sus respectivas
juntas para vaciar el aceite de la caja del en-
granaje final.
1. Perno de llenado de aceite del engranaje final
2. Junta
1
2
Pares de apriete:Cierre del control de nivel de aceite del en-
granaje final:10 N·m (1.0 kgf·m, 7.4 lb·ft)
Perno de llenado de aceite del engranaje fi-
nal: 23 N·m (2.3 kgf·m, 17 lb·ft)
UB5K60S0.book Page 27 Friday, May 25, 2018 4:45 PM

8-28
84. Coloque el perno de drenaje con la junta nue-
va y apriételo con el par especificado.
5. Añada aceite del engranaje final del tipo reco- mendado hasta el borde del orificio de con-
trol, tal como se indica. ATENCIÓN: Evite
que penetren materiales extraños en la
caja de la transmisión final.
[SCB00422]
6. Compruebe si las juntas del perno de control y del perno de llenado de aceite están daña-
das y cámbielas según sea necesario.
7. Coloque el perno de control de nivel de aceite y el perno de llenado con sus respectivas jun-
tas y apriete los pernos con el par especifica-
do.
1. Perno de drenaje del aceite del engranaje final
2. JuntaPar de apriete:Perno de drenaje del aceite del engranaje
final:23 N·m (2.3 kgf·m, 17 lb·ft)
12
1. Aceite del engranaje final
2. Junta
3. Perno del control de nivel de aceite del engranaje final
4. Nivel de aceite correctoAceite del engranaje final recomendado:Véase la página 10-1.
1
243
UB5K60S0.book Page 28 Friday, May 25, 2018 4:45 PM

8-29
8
8. Compruebe si la caja del engranaje final pier-
de aceite. Si pierde aceite averigüe la causa.
SBU23428Aceite del diferencialAntes de cada utilización debe comprobar si la
caja del diferencial pierde aceite. Si observa algu-
na fuga, haga revisar y reparar el ATV en un con-
cesionario Yamaha. Además, debe comprobar el
nivel de aceite del diferencial y cambiar este, del
modo siguiente, según los intervalos que se espe-
cifican en el cuadro de mantenimiento periódico y
engrase.
Para comprobar el nivel de aceite del diferen-
cial1. Aparque el ATV en una superficie nivelada. 2. Extraiga el perno de llenado de aceite de la
caja del diferencial con su junta y compruebe
el nivel. El aceite debe encontrarse en el bor-
de del orificio de llenado.
3. Si el aceite se encuentra por debajo del borde del orificio de llenado, añada una cantidad
suficiente de aceite del tipo recomendado
hasta que alcance el nivel correcto.
4. Compruebe si la junta está dañada y cámbie- la según sea necesario.
Pares de apriete:
Cierre del control de nivel de aceite del en-
granaje final:10 N·m (1.0 kgf·m, 7.4 lb·ft)
Perno de llenado de aceite del engranaje fi-
nal: 23 N·m (2.3 kgf·m, 17 lb·ft)
1. Perno de llenado de aceite del diferencial
2. Junta
3. Aceite del diferencial
4. Nivel de aceite correcto
1
2
3
4
UB5K60S0.book Page 29 Friday, May 25, 2018 4:45 PM

8-30
85. Coloque el perno de llenado de aceite con la
junta y apriételo con el par especificado.
Para cambiar el aceite del diferencial 1. Aparque el ATV en una superficie nivelada.
2. Coloque una bandeja debajo de la caja del di- ferencial para recoger el aceite usado.
3. Extraiga el perno de llenado y el perno de dre- naje del aceite del diferencial con sus respec-
tivas juntas para vaciar el aceite de la caja del
diferencial. 4. Coloque el perno de drenaje con la junta nue-
va y apriételo con el par especificado.
5. Añada aceite del diferencial del tipo reco- mendado hasta el borde del orificio de llena-
do, tal como se indica. ATENCIÓN: Evite
que penetren materiales extraños en el di-
ferencial.
[SCB00412]
Par de apriete: Perno de llenado de aceite del diferencial:23 N·m (2.3 kgf·m, 17 lb·ft)
1. Perno de drenaje de aceite del diferencial
2. JuntaPar de apriete:Perno de drenaje de aceite del diferencial:9.8 N·m (0.98 kgf·m, 7.2 lb·ft)
12
UB5K60S0.book Page 30 Friday, May 25, 2018 4:45 PM

8-31
8
6. Compruebe si la junta del perno de llenado de aceite está dañada y cámbiela según sea
necesario.
7. Coloque el perno de llenado de aceite con la junta y apriételo con el par especificado. 8. Compruebe si la caja del diferencial pierde
aceite. Si pierde aceite averigüe la causa.
SBU23472Líquido refrigeranteEl nivel de líquido refrigerante debe comprobarse
regularmente. Además, debe cambiar el líquido
refrigerante según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase.
1. Perno de llenado de aceite del diferencial
2. Junta
3. Aceite del diferencial
4. Nivel de aceite correctoAceite del diferencial recomendado:Véase la página 10-1.
1
2
3
4
Par de apriete: Perno de llenado de aceite del diferencial:23 N·m (2.3 kgf·m, 17 lb·ft)
Líquido refrigerante recomendado: Líquido refrigerante YAMALUBE
Cantidad de líquido refrigerante: Depósito de líquido refrigerante (hasta el ni-
vel máximo):0.24 L (0.25 US qt, 0.21 Imp.qt)
Radiador (incluidos todos los pasos): 1.99 L (2.10 US qt, 1.75 Imp.qt)
UB5K60S0.book Page 31 Friday, May 25, 2018 4:45 PM

8-34
8
SBU34213Para cambiar el líquido refrigerante
ADVERTENCIA
SWB01891Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa. 1. Aparque el ATV en una superficie nivelada.
2. Desmonte los paneles A, B, C, y D. (Véase lapágina 8-11).
3. Desmonte el reposapiés quitando los pernos y las tuercas. 4. Quite el tapón del radiador.
1. Reposapiés
2. Perno y tuerca
3. Perno
3
2
2
3
1
UB5K60S0.book Page 34 Friday, May 25, 2018 4:45 PM

8-36
86. Coloque un recipiente debajo del depósito de
líquido refrigerante para recoger el líquido re-
frigerante usado.
7. Quite el tapón del depósito de líquido refrige- rante.
8. Desconecte el tubo flexible del depósito de refrigerante y vacíe el refrigerante del depósi-
to.
9. Después de vaciarlo, enjuague bien el siste- ma de refrigeración con agua del grifo limpia.
10. Coloque el perno de drenaje del refrigerante con la junta nueva y apriételo con el par espe-
cificado. 11. Conecte el tubo flexible del depósito de refri-
gerante.
12. Vierta líquido refrigerante del tipo recomen- dado en el radiador hasta que esté lleno.
13. Vierta líquido refrigerante del tipo recomen- dado en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
14. Afloje el tornillo de purga de aire de la bomba de agua, sin extraerlo, para que salga el aire
por el orificio.
1. Tubo flexible del depósito de líquido refrigerante
Par de apriete:Perno de drenaje del líquido refrigerante:10 N·m (1.0 kgf·m, 7.4 lb·ft)1. Perno purgador de aire de la bomba de agua
1
UB5K60S0.book Page 36 Friday, May 25, 2018 4:45 PM

8-37
8
15. Cuando empiece a salir refrigerante del orifi-
cio del tornillo, apriete el tornillo de purga de
aire de la bomba de agua con el par especifi-
cado.
16. Desmonte el panel E. (Véase la página 8-11).
17. Afloje el tornillo de la abrazadera y desmonte el conducto de refrigeración de la correa tra-
pezoidal. 18. Afloje el tornillo de purga de aire de la culata,
sin extraerlo, para que salga el aire por el ori-
ficio.
19. Cuando empiece a salir refrigerante del orifi- cio del tornillo, apriete el tornillo de purga de
aire de la culata con el par especificado.
20. Arranque el motor y déjelo al ralentí diez mi- nutos.
21. Acelere cinco veces.
Par de apriete:
Tornillo de purga de aire de la bomba de
agua:10 N·m (1.0 kgf·m, 7.4 lb·ft)

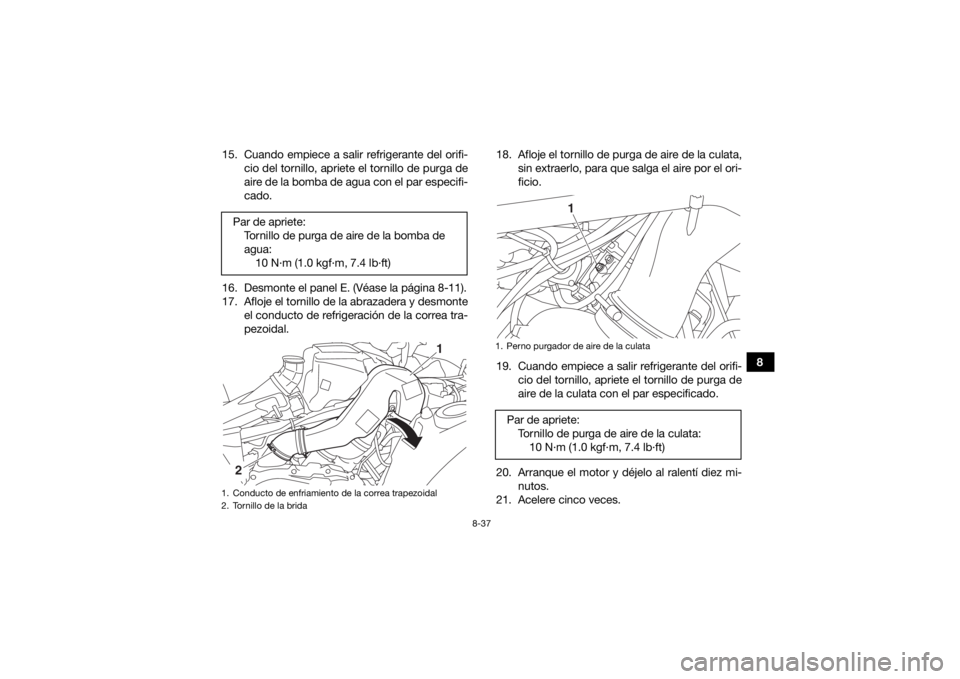

1. Conducto de enfriamiento de la correa trapezoidal
2. Tornillo de la brida
1
2
1. Perno purgador de aire de la culataPar de apriete: Tornillo de purga de aire de la culata:10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
