2019 YAMAHA KODIAK 700 ESP

8-60
8
No almacene la batería en un lugar excesiva-
mente frío o caliente [por debajo de la tem-
peratura de congelación o por encima de 30
°C (90 °F)].
Para montar la batería
1. Sitúe la batería en su compartimento.
2. Conecte primero el cable positivo de la bate- ría y luego el negativo colocando los respec-
tivos pernos. ATENCIÓN: Cuando vaya a
montar la batería, debe quitar el contacto
con el interruptor principal y conectar el
cable positivo antes que el negativo.
[SCB01111]
3. Monte la placa de sujeción de la batería colo- cando las tuercas.
4. Monte el portaequipajes delantero colocando los pernos y apretándolos con los pares es-
pecificados.1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
12
UB5K60S0.book Page 60 Friday, May 25, 2018 4:45 PM

8-63
8
ATENCIÓNSCB00641Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible. 1. Apague todos los sistemas eléctricos. (Véasela página 4-1).
2. Desmonte el panel A. (Véase la página 8-11).
3. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02173]
Fusibles especificados: Fusible principal:40.0 A
Fusible del faro: 10.0 A (YFM70KDHK, YFM70KDXK)
15.0 A (YFM70KPSK, YFM70KPLK,
YFM70KPAK, YFM70KPHK,
YFM70KPXK)
Fusible del encendido: 10.0 A
Fusible de la tracción a las cuatro ruedas: 10.0 A (YFM70KPSK, YFM70KPLK,
YFM70KPAK, YFM70KPHK,
YFM70KPXK)
Fusible del sistema de intermitencia: 10.0 A
Fusible de la toma de corriente continua
auxiliar: 10.0 A
Fusible del motor del ventilador del radia-
dor: 20.0 A
Fusible del sistema de inyección de gasoli-
na: 15.0 A
UB5K60S0.book Page 63 Friday, May 25, 2018 4:45 PM

8-64
84. Active el interruptor principal y arranque el
motor.
5. Si el fusible se vuelve a fundir inmediatamen- te, haga revisar el vehículo en un concesiona-
rio Yamaha.
SBU34223Cambio de una bombilla del faroSi la bombilla de un faro se funde, cámbiela por
una bombilla del tipo especificado del modo si-
guiente.
Bombillas del faro izquierda y derecha1. Retire la tapa de la parte trasera del faro tiran- do hacia afuera. 2. Extraiga la tapa de la bombilla tirando de ella.
Fusible de la EPS:
40.0 A (YFM70KPSK, YFM70KPLK,
YFM70KPAK, YFM70KPHK, YFM70KPXK)

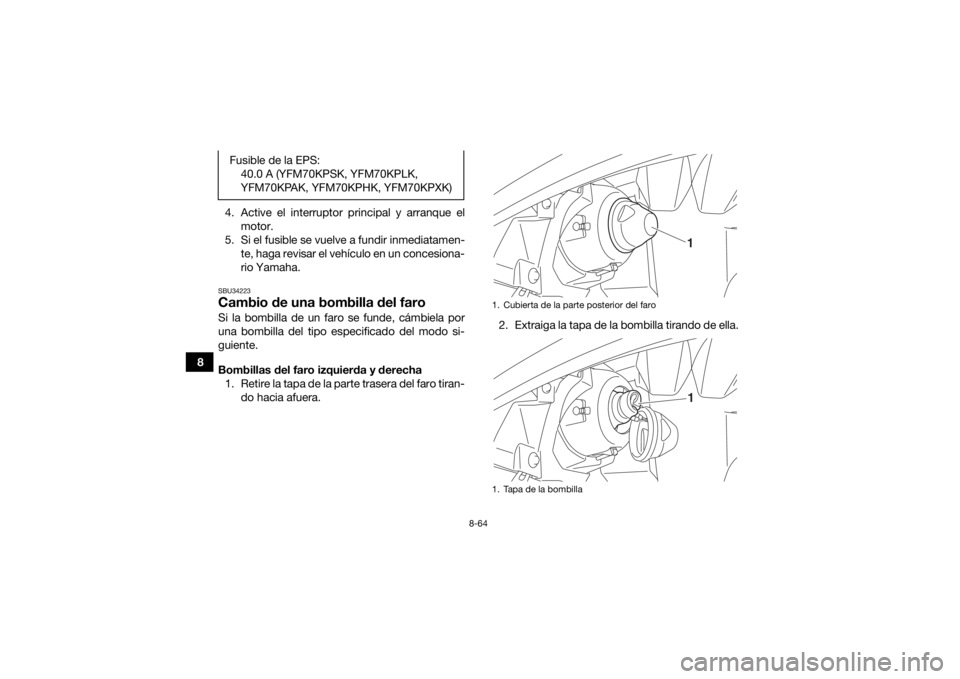

1. Cubierta de la parte posterior del faro
1. Tapa de la bombilla
11
UB5K60S0.book Page 64 Friday, May 25, 2018 4:45 PM

8-71
8
2. Baje el ATV hasta el suelo.
3. Apriete las tuercas de las ruedas con los pa-
res especificados.
SBU25741Identificación de averíasAunque los ATV Yamaha son objeto de una com-
pleta revisión antes de salir de fábrica, pueden
surgir problemas durante su utilización. Cualquier
problema en los sistemas de combustible, com-
presión o encendido, por ejemplo, puede dificultar
el arranque y provocar una disminución de la po-
tencia.
Los siguientes cuadros de identificación de ave-
rías constituyen un procedimiento rápido y fácil
para que usted mismo compruebe esos sistemas
vitales. No obstante, si es necesario realizar cual-
quier reparación del ATV, llévelo a un concesiona-
rio Yamaha cuyos técnicos cualificados disponen
de las herramientas, experiencia y conocimientos
necesarios para repararlo correctamente.
Utilice únicamente repuestos originales Yamaha.
Las imitaciones pueden parecerse a los repuestos
originales Yamaha pero a menudo son de inferior
calidad, menos duraderos y pueden ocasionar
costosas facturas de reparación.
ADVERTENCIA
SWB02281No fume mientras comprueba el sistema de
combustible. La gasolina puede arder o explo-
tar, causando graves daños personales o ma-

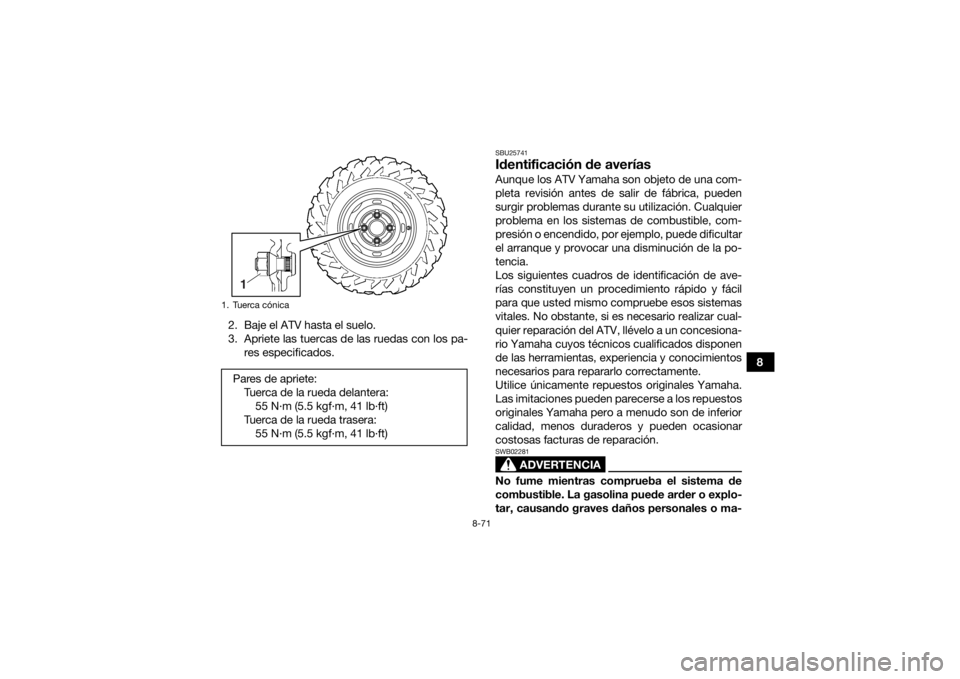

1. Tuerca cónicaPares de apriete:Tuerca de la rueda delantera:55 N·m (5.5 kgf·m, 41 lb·ft)
Tuerca de la rueda trasera: 55 N·m (5.5 kgf·m, 41 lb·ft)1
UB5K60S0.book Page 71 Friday, May 25, 2018 4:45 PM

8-74

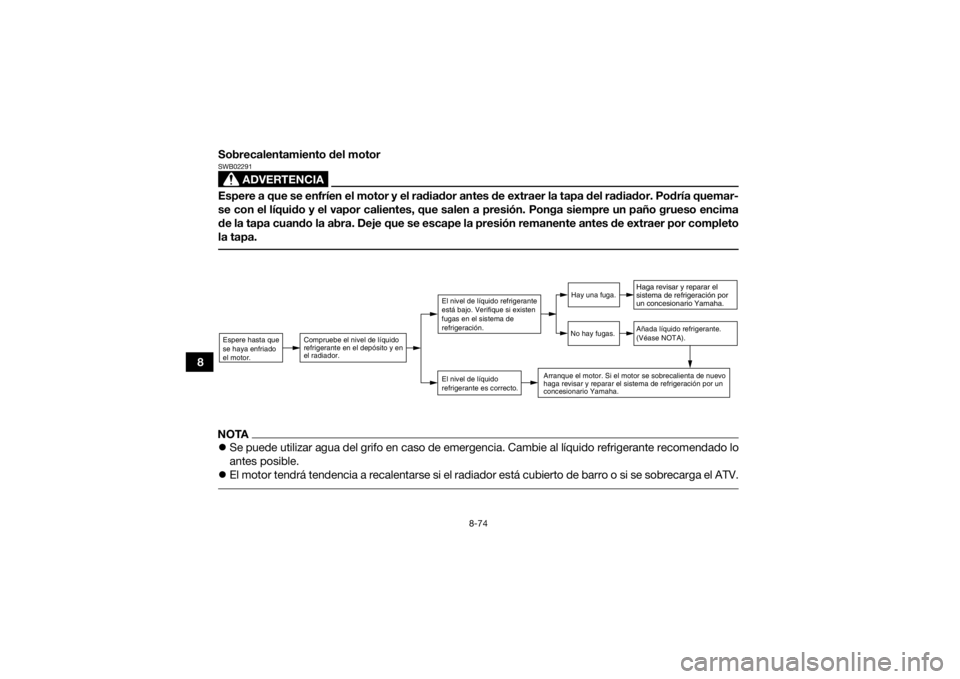

8Sobrecalentamiento del motor
ADVERTENCIA
SWB02291Espere a que se enfríen el motor y el radiador antes de extraer la tapa del radiador. Podría quemar-
se con el líquido y el vapor calientes, que salen
a presión. Ponga siempre un paño grueso encima
de la tapa cuando la abra. Deje que se escape la presión remanente antes de extraer por completo
la tapa. NOTA Se puede utilizar agua del grifo en caso de emergencia. Cambie al líquido refrigerante recomendado lo
antes posible.
 El motor tendrá tendencia a recalentarse si el radiador está cubierto de barro o si se sobrecarga el ATV. Espere hasta q ue
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por
un concesionario Yamaha.Añada líquido refrigerante.
(Véase NOTA).
Arranque el motor. Si el motor se so brecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
UB5K60S0.book Page 74 Friday, May 25, 2018 4:45 PM

9-1
9
SBU25861
LIMPIEZA Y ALMACENAMIENTO
SBU25882LimpiezaLa limpieza frecuente del ATV no sólo servirá para
realzar su aspecto, sino que mejorará su rendi-
miento general y prolongará la vida útil de muchos
de sus componentes.1. Antes de limpiar el ATV: a. Tape el extremo del tubo de escape paraevitar la entrada de agua. Se puede utilizar
una bolsa de plástico y una banda de
goma resistente.
b. Asegúrese de que estén bien montadas las tapas de las bujías y todos los tapones
de llenado.
2. Si la carcasa del motor tiene excesiva grasa, aplíquele un desengrasante con una brocha.
No aplique este producto a los ejes de rueda.
3. Elimine la suciedad y el desengrasante lavan- do la máquina con una manguera. Utilice úni-
camente la presión necesaria para la
operación. ¡ADVERTENCIA! Con los frenos
mojados la capacidad de frenada puede
disminuir, con el consiguiente riesgo de
accidente. Compruebe los frenos después del lavado. Accione los frenos varias ve-
ces a poca velocidad para que se sequen
los forros por efecto del rozamiento.
[SWB02312]

ATENCIÓN: Una presión del agua
excesiva puede provocar que esta se filtre
en los cojinetes de rueda, frenos, juntas de
estanqueidad de la caja de cambios y dis-
positivos eléctricos, con el consiguiente
deterioro de dichos elementos. Muchas
facturas de reparación de elevado importe
son consecuencia de la aplicación inade-
cuada de sistemas de lavado con agua a
presión, como los habituales en los túne-
les de lavado.
[SCB00712]
4. Una vez eliminada la mayor parte de la sucie- dad, lave todas las superficies con agua tem-
plada y un jabón detergente neutro. Resulta
práctico utilizar un cepillo de dientes o de lim-
piar botellas para eliminar la suciedad en los
lugares de difícil acceso.
5. Aclare el ATV inmediatamente con agua lim- pia y seque todas las superficies con una ga-
muza, una toalla limpia o un trapo suave y
absorbente.
UB5K60S0.book Page 1 Friday, May 25, 2018 4:45 PM

9-2
96. Limpie el asiento con un limpiador de tapice-
rías de vinilo para mantenerlo flexible y bri-
llante.
7. Puede aplicarse cera de automoción a todas las superficies cromadas y pintadas. Evite el
empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado
protector. Cuando termine, ponga en marcha
el motor y déjelo en ralentí unos minutos.
SBU27264AlmacenamientoPeríodo corto
Guarde siempre el ATV en un lugar fresco y seco
y, si es preciso, protéjalo del polvo con una funda
porosa. ATENCIÓN: Si guarda el ATV en un lu-
gar mal ventilado o lo cubre con una lona
cuando todavía está mojado, el agua y la hu-
medad penetrarán en su interior y se oxidará.
Para prevenir la corrosión, evite sótanos hú-
medos, establos (por la presencia de amonía-
co) y lugares en los que se almacenen
productos químicos fuertes.
[SCB00722]
Período largo
Antes de guardar el ATV durante varios meses: 1. Realice las reparaciones necesarias y todo el mantenimiento pendiente.
2. Siga todas las instrucciones que se facilitan en el apartado Limpieza de este capítulo.
3. Llene el depósito de gasolina, añada estabili- zador de combustible (Fuel Med Rx si está
disponible) y, a continuación, haga funcionar
el motor durante 5 minutos para que se distri-
buya la gasolina tratada.
4. Realice el procedimiento siguiente para pro- teger el motor de la corrosión interna.a. Desmonte la tapa de la bujía y la bujía.
b. Vierta una cucharadita de aceite de motor por el orificio para la bujía.
c. Monte la tapa de la bujía en la bujía y se- guidamente coloque ésta sobre la culata
para que los electrodos queden en con-
tacto con masa. (Así limitará las chispas
durante el paso siguiente).
Cantidad especificada:
7.5 ml por litro de gasolina (1 oz por galón)
UB5K60S0.book Page 2 Friday, May 25, 2018 4:45 PM

9-3
9
d. Haga girar varias veces el motor con el
arranque eléctrico. (Así se cubrirá la pared
del cilindro con aceite).
e. Quite la tapa de bujía de la bujía y luego monte la bujía y su tapa correspondiente.
5. Lubrique todos los cables de mando, así como las partes pivotantes de las manetas,
palancas y pedales.
6. Coloque el bastidor sobre soportes o blo- ques para que todas las ruedas queden le-
vantadas del suelo. (Alternativamente, gire
las ruedas cada mes para evitar que los neu-
máticos se degraden en un punto).
7. Cubra la salida del silenciador con una bolsa de plástico para evitar que penetre humedad.
8. Desmonte la batería y cárguela completa- mente. (Consulte la página 8-57).
UB5K60S0.book Page 3 Friday, May 25, 2018 4:45 PM
