2019 YAMAHA KODIAK 700 ESP

8-48
8
Evite que penetre agua en el depósito cuan-
do añada líquido. El agua reducirá significa-
tivamente el punto de ebullición del líquido y
puede provocar una obstrucción por vapor.
SBU24283Cambio del líquido de frenoSolicite a un concesionario Yamaha que cambie el
líquido de freno según los intervalos que se espe-
cifican en el cuadro de mantenimiento periódico y
engrase. Además, se deben cambiar las juntas de
aceite de la bomba y las pinzas de freno, así como
los tubos de freno, según los intervalos indicados
a continuación o siempre que estén dañados o
presenten fugas.
Juntas de aceite: Cambiar cada dos años.
 Tubos de freno: Cambiar cada cuatro años.

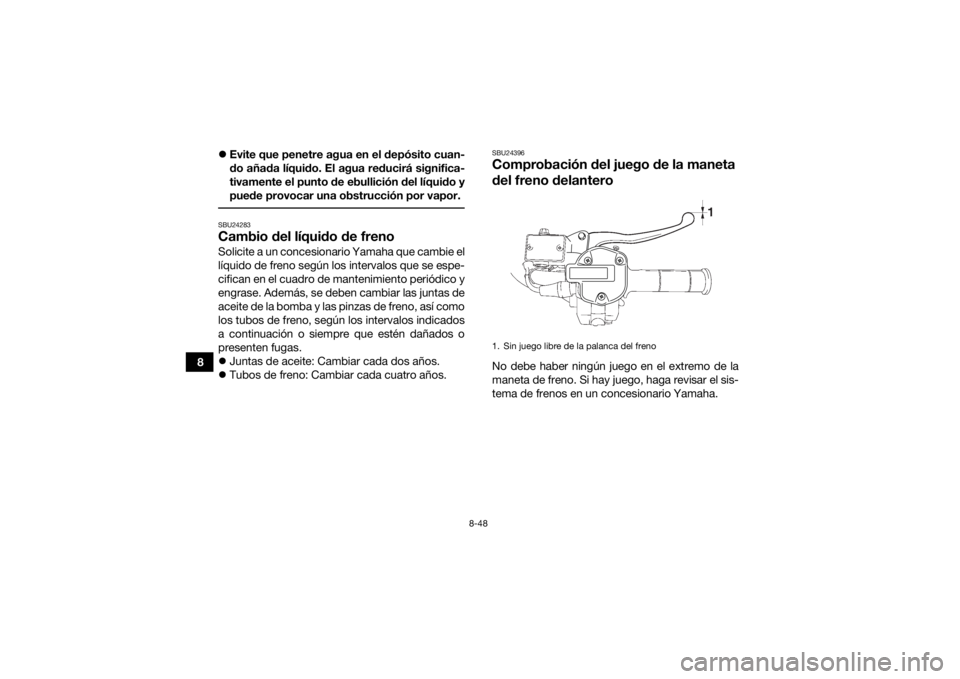

SBU24396Comprobación del juego de la maneta
del freno delanteroNo debe haber ningún juego en el extremo de la
maneta de freno. Si hay juego, haga revisar el sis-
tema de frenos en un concesionario Yamaha.1. Sin juego libre de la palanca del freno
UB5K60S0.book Page 48 Friday, May 25, 2018 4:45 PM

8-49
8
SBU34245Ajuste de la maneta del freno trasero y
del juego libre del pedal de frenoSe debe comprobar y ajustar, si fuera necesario,
la maneta del freno trasero y el juego libre del pe-
dal de freno en los intervalos que se especifican
en el cuadro de mantenimiento periódico y engra-
se.

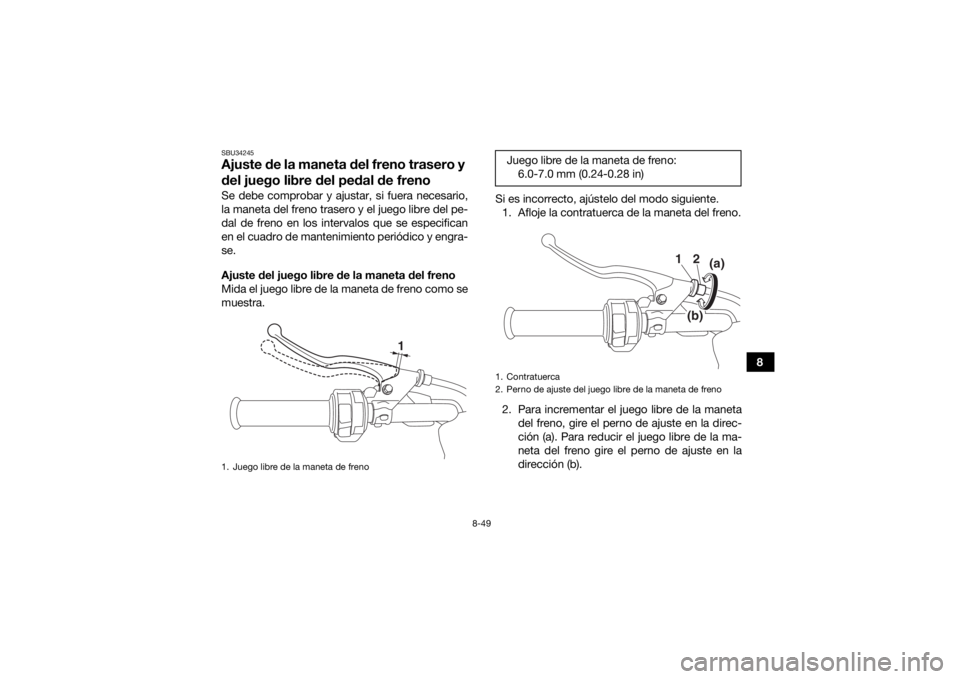

Ajuste del juego libre de la maneta del freno
Mida el juego libre de la maneta de freno como se
muestra.Si es incorrecto, ajústelo del modo siguiente.
1. Afloje la contratuerca de la maneta del freno.
2. Para incrementar el juego libre de la maneta del freno, gire el perno de ajuste en la direc-
ción (a). Para reducir el juego libre de la ma-
neta del freno gire el perno de ajuste en la
dirección (b).1. Juego libre de la maneta de freno
1
Juego libre de la maneta de freno:6.0-7.0 mm (0.24-0.28 in)1. Contratuerca
2. Perno de ajuste del juego libre de la maneta de freno
(a)
(b)
12
UB5K60S0.book Page 49 Friday, May 25, 2018 4:45 PM

8-50
8

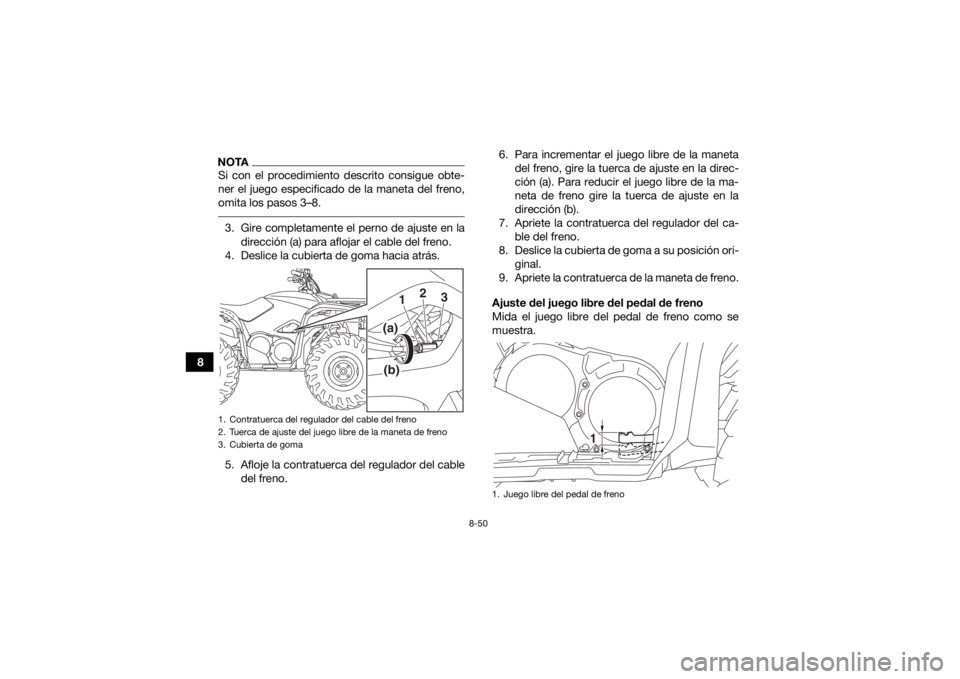

NOTASi con el procedimiento descrito consigue obte-
ner el juego especificado de la maneta del freno,
omita los pasos 3–8. 3. Gire completamente el perno de ajuste en ladirección (a) para aflojar el cable del freno.
4. Deslice la cubierta de goma hacia atrás.
5. Afloje la contratuerca del regulador del cable del freno. 6. Para incrementar el juego libre de la maneta
del freno, gire la tuerca de ajuste en la direc-
ción (a). Para reducir el juego libre de la ma-
neta de freno gire la tuerca de ajuste en la
dirección (b).
7. Apriete la contratuerca del regulador del ca- ble del freno.
8. Deslice la cubierta de goma a su posición ori- ginal.
9. Apriete la contratuerca de la maneta de freno.
Ajuste del juego libre del pedal de freno
Mida el juego libre del pedal de freno como se
muestra.1. Contratuerca del regulador del cable del freno
2. Tuerca de ajuste del juego libre de la maneta de freno
3. Cubierta de goma
2
3
1
(a)(b)
1. Juego libre del pedal de freno
1
UB5K60S0.book Page 50 Friday, May 25, 2018 4:45 PM

8-51
8

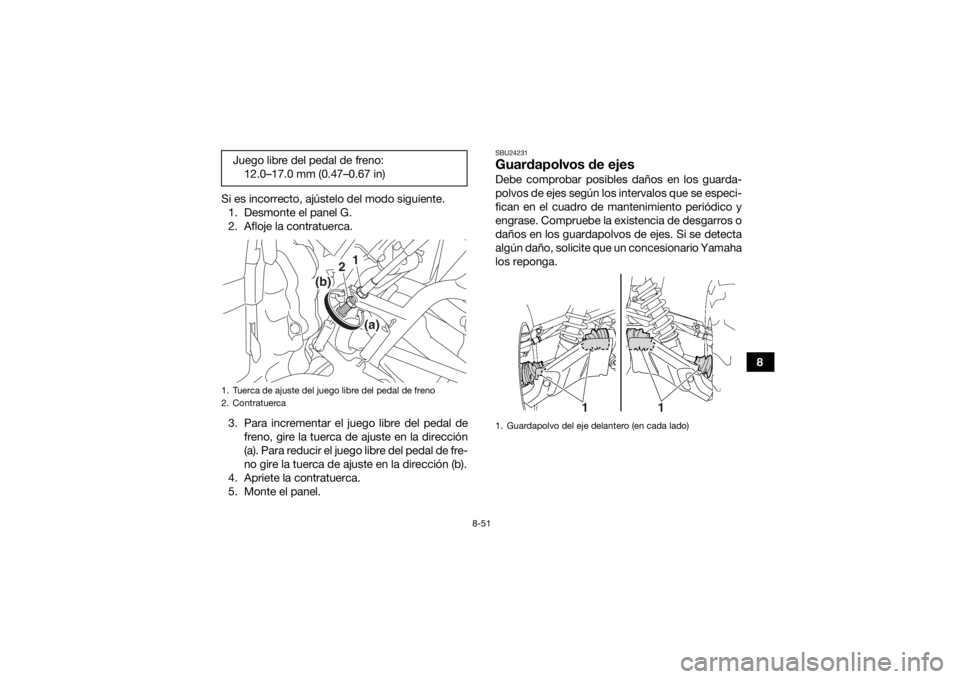

Si es incorrecto, ajústelo del modo siguiente.
1. Desmonte el panel G.
2. Afloje la contratuerca.
3. Para incrementar el juego libre del pedal de freno, gire la tuerca de ajuste en la dirección
(a). Para reducir el juego libre del pedal de fre-
no gire la tuerca de ajuste en la dirección (b).
4. Apriete la contratuerca.
5. Monte el panel.
SBU24231Guardapolvos de ejesDebe comprobar posibles daños en los guarda-
polvos de ejes según los intervalos que se especi-
fican en el cuadro de mantenimiento periódico y
engrase. Compruebe la existencia de desgarros o
daños en los guardapolvos de ejes. Si se detecta
algún daño, solicite que un concesionario Yamaha
los reponga.
Juego libre del pedal de freno:
12.0–17.0 mm (0.47–0.67 in)
1. Tuerca de ajuste del juego libre del pedal de freno
2. Contratuerca
2
(a)
(b)
1
1. Guardapolvo del eje delantero (en cada lado)
1
1
UB5K60S0.book Page 51 Friday, May 25, 2018 4:45 PM

8-54

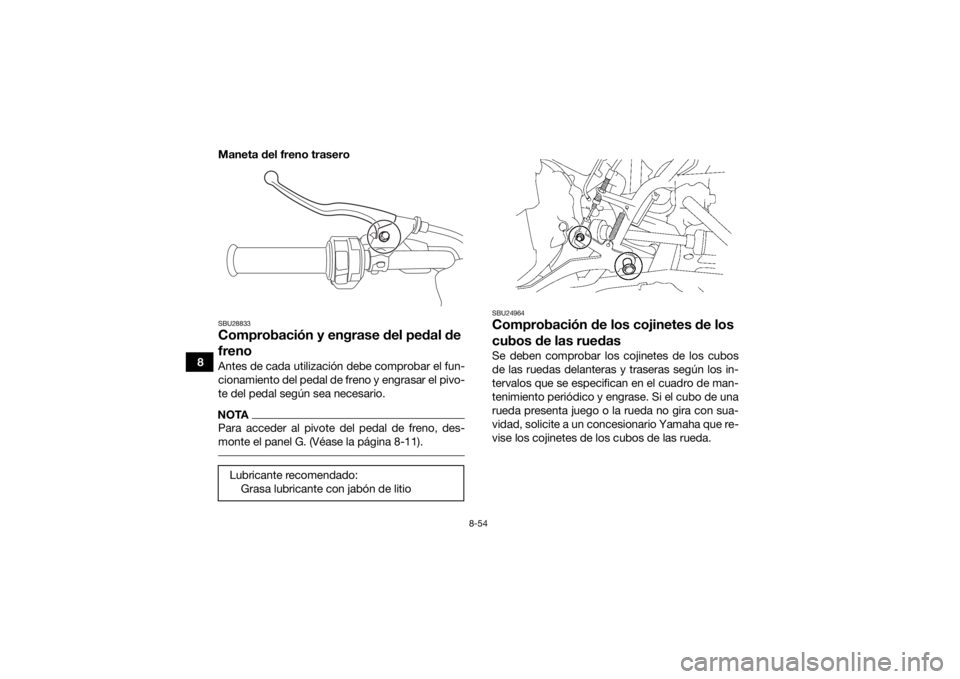

8Maneta del freno trasero
SBU28833Comprobación y engrase del pedal de
frenoAntes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.NOTAPara acceder al pivote del pedal de freno, des-
monte el panel G. (Véase la página 8-11).

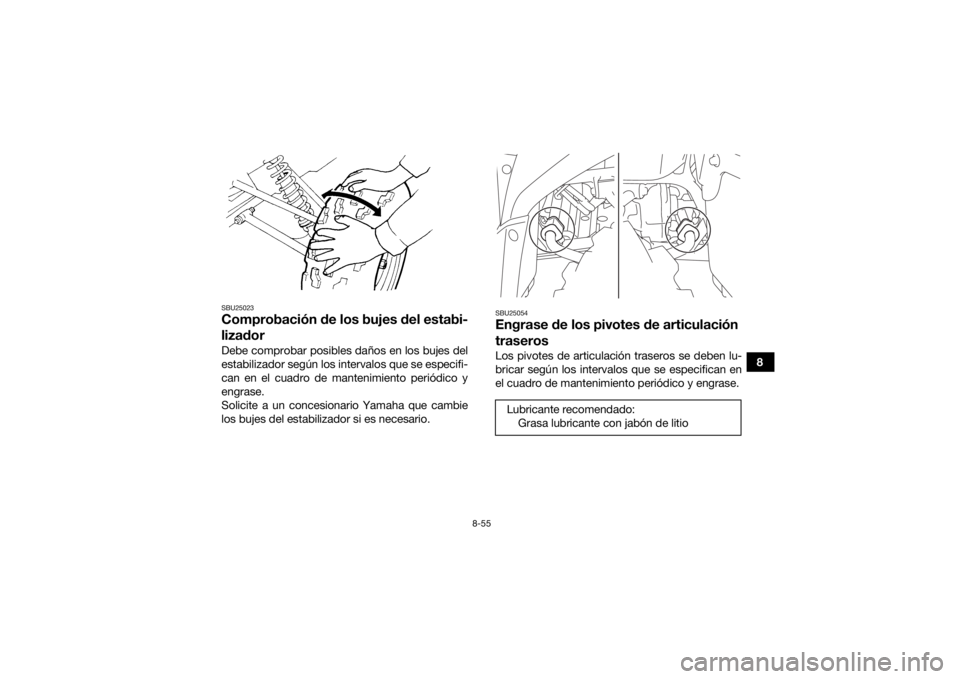

SBU24964Comprobación de los cojinetes de los
cubos de las ruedasSe deben comprobar los cojinetes de los cubos
de las ruedas delanteras y traseras según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con sua-
vidad, solicite a un concesionario Yamaha que re-
vise los cojinetes de los cubos de las rueda.
Lubricante recomendado: Grasa lubricante con jabón de litio
UB5K60S0.book Page 54 Friday, May 25, 2018 4:45 PM

8-55
8
SBU25023Comprobación de los bujes del estabi-
lizadorDebe comprobar posibles daños en los bujes del
estabilizador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase.
Solicite a un concesionario Yamaha que cambie
los bujes del estabilizador si es necesario.
SBU25054Engrase de los pivotes de articulación
traserosLos pivotes de articulación traseros se deben lu-
bricar según los intervalos que se especifican en
el cuadro de mantenimiento periódico y engrase.Lubricante recomendado:Grasa lubricante con jabón de litio
UB5K60S0.book Page 55 Friday, May 25, 2018 4:45 PM

8-57
8
NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase. SBU2904FBateríaEste modelo está equipado con una batería de 12
voltios VRLA (ácido-plomo con válvula regulado-
ra). No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, es necesario
comprobar y apretar las conexiones de los cables
de la batería y limpiar los terminales si presentan
corrosión. Si la batería se ha descargado, recár-
guela lo antes posible.NOTAUtilice guantes y protección ocular en un lugar
ventilado y alejado de chispas y llamas vivas.
Lávese las manos después de manipularla.
 Se recomienda confiar el mantenimiento de la
batería a un concesionario Yamaha.
ADVERTENCIA
SWB02161El electrólito de la batería es tóxico y peligroso:
contiene ácido sulfúrico, que provoca graves
quemaduras. Evite el contacto con la piel, los
ojos o la ropa. Proteja siempre sus ojos cuan-
do trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.
OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora.
Las baterías producen gases explosivos. Man-
téngalas alejadas de todo tipo de chispas, lla-
mas, cigarrillos y otras fuentes de ignición.
Ventile el entorno durante el proceso de carga
o cuando se encuentre en un espacio cerrado.
MANTÉNGASE FUERA DEL ALCANCE DE LOS
NIÑOS. Para desmontar la batería
1. Desmonte el panel A. (Véase la página 8-11).
UB5K60S0.book Page 57 Friday, May 25, 2018 4:45 PM

8-59
8
5. Extraiga la batería de su compartimento.
ATENCIÓNSCB00622No intente nunca abrir la batería ni retirar los
precintos de las células de la batería, ya que
esta resultaría dañada de forma irreparable. Para cargar la batería
 Verifique la velocidad de carga recomendada
según se especifica en la propia batería. 
Seleccione un cargador adecuado y siga las
instrucciones del fabricante.
ATENCIÓNSCB00933Para cargar una batería VRLA (ácido-plomo
con válvula reguladora) es necesario un carga-
dor especial. El uso de un cargador convencio-
nal dañará la batería. Para guardar la batería
S i n o v a a u t i l i z a r e l A T V d u r a n t e m á s d e u n m e s ,
desmonte la batería, cárguela completamente y
guárdela en un lugar fresco y seco.
 Si va a guardar la batería durante más de dos
meses, compruébela al menos una vez al mes y
cárguela completamente según sea necesario.ATENCIÓNSCB00942Mantenga siempre la batería cargada. La ba-
tería resultará dañada de forma irreparable
si se almacena descargada durante un pe-
riodo prolongado.

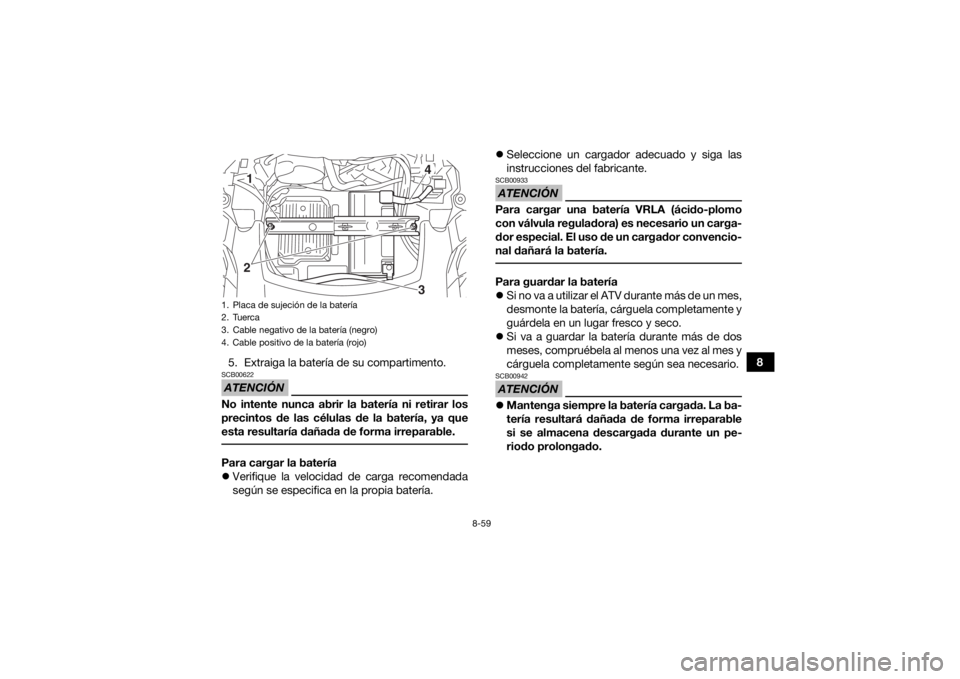

1. Placa de sujeción de la batería
2. Tuerca
3. Cable negativo de la batería (negro)
4. Cable positivo de la batería (rojo)
12
43
