2019 YAMAHA KODIAK 700 ESP

8-4
8
SBU36872Cuadro de mantenimiento periódico: Sistema de control de emisionesNOTAEn los ATV que no estén provistos de cuentakilómetros o cuentahoras, en lugar de ello siga los interva-
los de mantenimiento mensual.
 En los ATV provistos de cuentakilómetros o cuentahoras, siga los intervalos de mantenimiento mensual
si no se han cumplido el kilometraje o las horas de funcionamiento del motor indicados.
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica. N.º ELEMENTO COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 *Línea de gasolina • Compruebe si hay grietas o daños en los tubos
de la gasolina y sustitúyalos si es necesario. √√√
2Bujía • Compruebe el funcionamiento, límpiela, ajústela
o sustitúyala si es necesario. √√√√√
3 *Vá l vu l a s • Compruebe la holgura de las válvulas y ajústelas
si es necesario. √ √√√
4 *Sistema del respira-
dero del cárter • Compruebe el tubo del respiradero para ver si
hay grietas u otros daños y sustituya las piezas si
es necesario. √√√
UB5K60S0.book Page 4 Friday, May 25, 2018 4:45 PM

8-6
8
SBU36892Cuadro de mantenimiento periódico: Mantenimiento y engrase generalesNOTAEn los ATV que no estén provistos de cuentakilómetros o cuentahoras, en lugar de ello siga los interva-
los de mantenimiento mensual.
 En los ATV provistos de cuentakilómetros o cuentahoras, siga los intervalos de mantenimiento mensual
si no se han cumplido el kilometraje o las horas de funcionamiento del motor indicados.
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica. N.º ELEMENTO COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 Filtro de aire • Límpielo y sustitúyalo si es necesario. Cada 20–40 horas (con más frecuencia
en condiciones en las que haya polvo o humedad)
2 *Freno delantero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el nivel de líquido y el ATV por si hu- biera fugas. Solucione estos problemas si es ne-
cesario. √√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgas-
te
UB5K60S0.book Page 6 Friday, May 25, 2018 4:45 PM

8-18

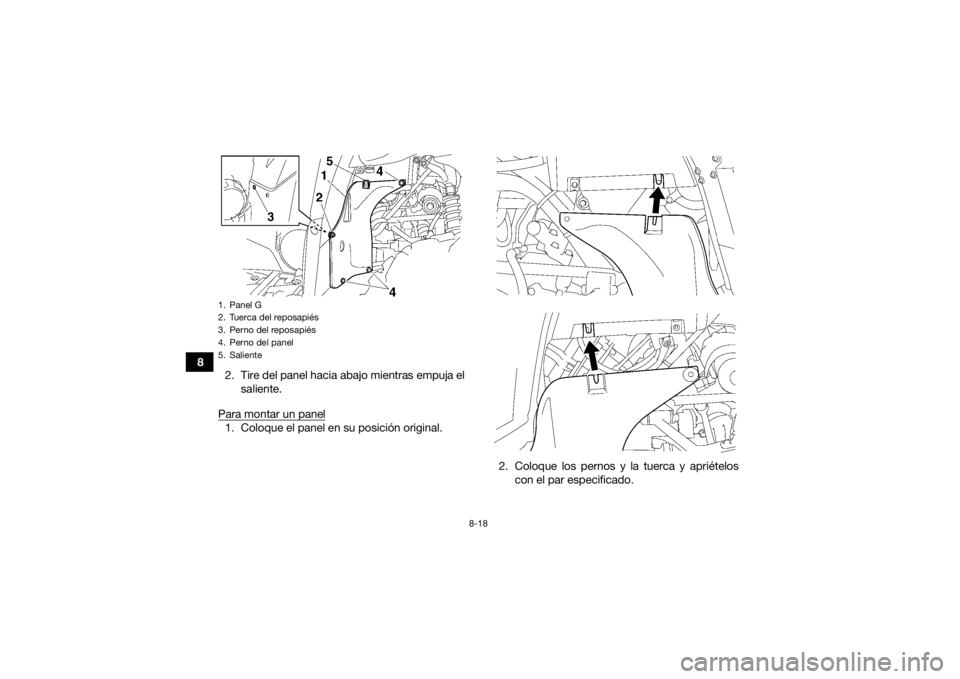

82. Tire del panel hacia abajo mientras empuja el
saliente.
Para montar un panel
1. Coloque el panel en su posición original.
2. Coloque los pernos y la tuerca y apriételoscon el par especificado.1. Panel G
2. Tuerca del reposapiés
3. Perno del reposapiés
4. Perno del panel
5. SalienteUB5K60S0.book Page 18 Friday, May 25, 2018 4:45 PM

8-20
8Para revisar la bujía
1. Compruebe que el aislamiento de porcelana que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y cla-
ro (éste es el color ideal cuando se utiliza el
vehículo normalmente).
NOTASi la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente.
No trate de diagnosticar usted mismo estas ave-
rías. En lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
2. Compruebe la erosión del electrodo y la acu-mulación excesiva de carbono u otros depó-
sitos en la bujía; cámbiela según sea
necesario.
3. Mida la distancia entre electrodos de la bujía con una galga y ajústela al valor especificado
según sea necesario.

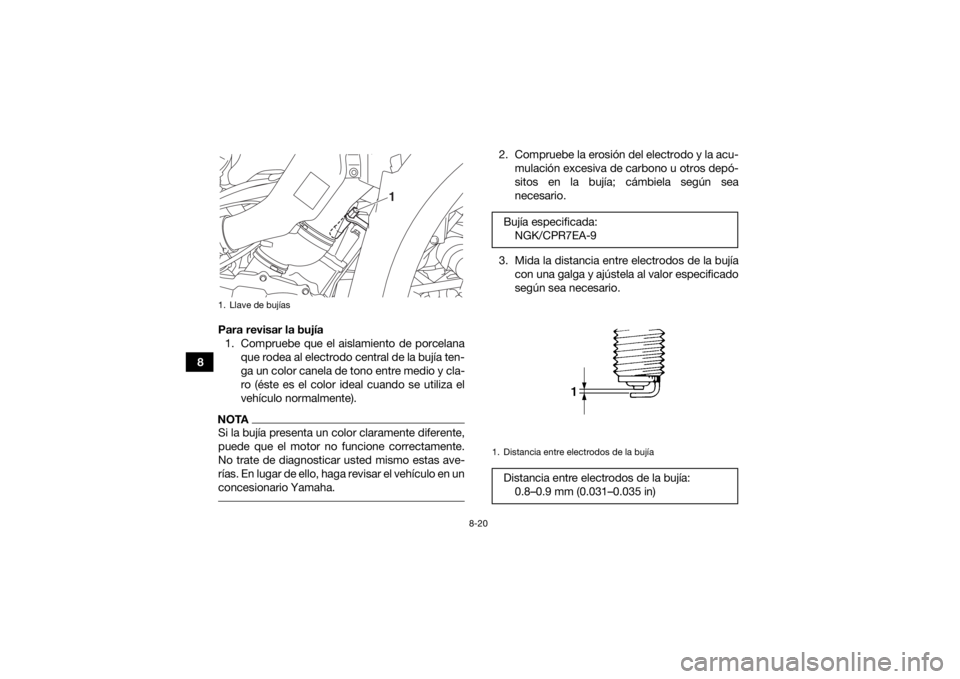

1. Llave de bujías
1
Bujía especificada:NGK/CPR7EA-91. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bujía:0.8–0.9 mm (0.031–0.035 in)
UB5K60S0.book Page 20 Friday, May 25, 2018 4:45 PM

8-21
8
Para montar la bujía
1. Limpie la superficie de la junta de la bujía y su superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriéte- la con el par especificado.
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 vuelta después de ha-
berla apretado a mano. No obstante, deberá apre-
tar la bujía con el par especificado tan pronto
como sea posible. 3. Coloque la tapa de bujía.
4. Monte los paneles.
SBU2746CAceite de motor y cart ucho del filtro de
aceiteDebe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el
aceite y el cartucho del filtro de aceite según los
intervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Aparque el ATV en una superficie nivelada.
2. Compruebe el nivel de aceite del motor con el motor frío.NOTASi ha arrancado antes de comprobar el nivel de
aceite, para que la medición sea correcta deje que
el motor se caliente y luego espere al menos 10
minutos para que se asiente el aceite. 3. Para extraer la tapa de acceso gírela en sen-tido contrario a las agujas del reloj.
Par de apriete:
Bujía:13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB5K60S0.book Page 21 Friday, May 25, 2018 4:45 PM

8-24
8
NOTAPuede adquirir una llave para filtros de aceite en
su concesionario Yamaha más próximo. 8. Aplique una capa fina de aceite de motor a lajunta tórica del nuevo cartucho del filtro de
aceite.
NOTAVerifique que la junta tórica quede bien asentada. 9. Coloque el nuevo cartucho del filtro de aceitecon la llave para filtros y seguidamente aprié-
telo con el par especificado con una llave di-
namométrica.

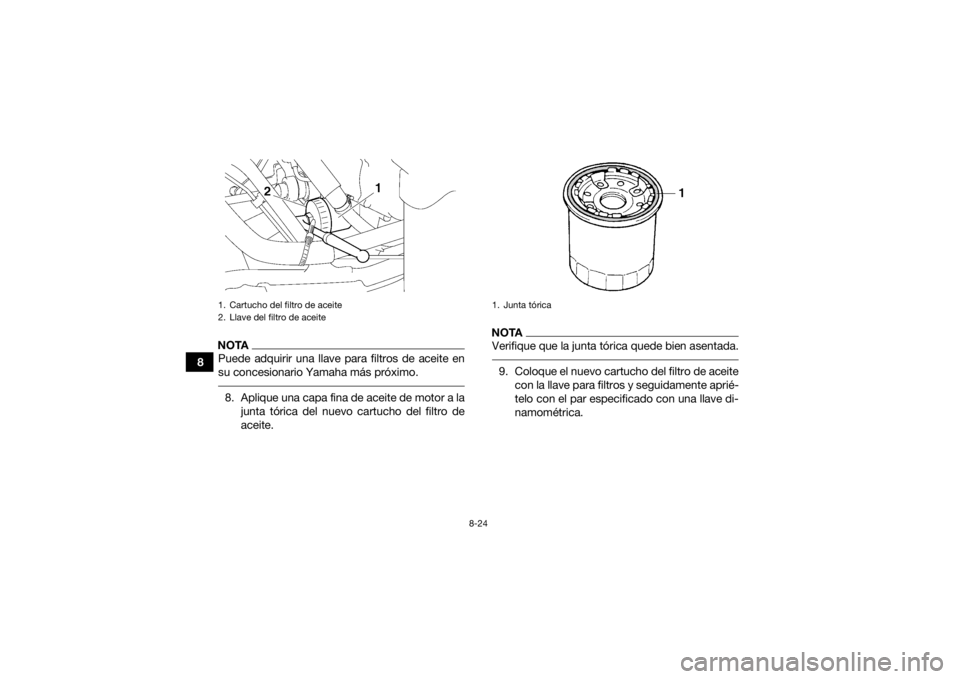

1. Cartucho del filtro de aceite
2. Llave del filtro de aceite
1. Junta tórica
UB5K60S0.book Page 24 Friday, May 25, 2018 4:45 PM

8-25
8
10. Monte el panel F.
11. Coloque el perno de drenaje de aceite del motor con la junta nueva y apriételo con el par
especificado. 12. Añada la cantidad especificada del aceite de
motor recomendado y seguidamente inserte
la varilla completamente por el orificio de lle-
nado de aceite.
NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza. ATENCIÓNSCB00301Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
1. DinamométricaPar de apriete:
Cartucho del filtro de aceite:17 N·m (1.7 kgf·m, 13 lb·ft)
Par de apriete: Perno de drenaje del aceite del motor:33 N·m (3.3 kgf·m, 24 lb·ft)
Aceite recomendado: Véase la página 10-1.
Cantidad de aceite: Sin sustitución del cartucho del filtro de
aceite:2.00 L (2.11 US qt, 1.76 Imp.qt)
Con sustitución del cartucho del filtro de
aceite: 2.10 L (2.22 US qt, 1.85 Imp.qt)
UB5K60S0.book Page 25 Friday, May 25, 2018 4:45 PM

8-26
8diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.
 Asegúrese de que no penetre ningún mate-
rial extraño en el cárter.
13. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
14. Pare el motor, espere al menos 10 minutos, compruebe el nivel de aceite y corríjalo según
sea necesario.
15. Para instalar la tapa de acceso gírela en sen- tido de las agujas del reloj.SBU27308Aceite del engranaje finalAntes de cada utilización debe comprobar su la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe compro-
bar el nivel de aceite del engranaje final y cambiar éste, del modo siguiente, según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase.
Para comprobar el nivel de aceite del engrana-
je final
1. Aparque el ATV en una superficie nivelada.
2. Extraiga el perno de control de nivel de aceite de la caja del engranaje final con su junta y
compruebe el nivel. El nivel de aceite debe
encontrarse en el borde del orificio de control
de nivel.
1. Aceite del engranaje final
2. Junta
3. Perno del control de nivel de aceite del engranaje final
4. Nivel de aceite correcto
1
243
