2019 TOYOTA YARIS HATCHBACK display

1112. Instrumentgruppe
2
Instrumentgruppe
YARIS_F_OM_Europe_OM52A54DK
*1: Disse lamper tændes, når tændingskontakten drejes til "ON" (biler udensmart-nøgle), eller når tændingskontakten drejes til IGNITION ON (biler
med smart-nøgle), som tegn på, at der foretages en systemkontrol. De
slukker, når motoren er startet, eller efter et par sekunder. Hvis en af indi-
katorerne ikke lyser, eller hvis indikatorerne ikke slukker, kan det skyldes
fejl i et system. Få bilen efterset hos en autoriseret Toyota-forhandler/-repa-
ratør eller andre kvalificerede fagfolk.
*2: Hvis monteret
*3: Lyset blinker gult som tegn på en fejl. Lyset blinker hurtigt grønt som tegnpå, at ratlåsen ikke er blevet udløst.
*4: Lyset tændes som tegn på en fejl.
*5: Lyset blinker som tegn på en fejl.
*6: Lampen lyser på midterpanelet.
*7: Lyset tændes med LDA-indikator som tegn på en fejl.
*8: Biler med monokromt display.
*9: Biler med farvedisplay.
*10: Lampen lyser på multi-informationsdisplayet.
*8Advarselslampe for
åben dør (S. 585)*2, 6Indikatorer for
bagsædepassagerernes
sikkerhedssele
(S. 585)
Advarselslampe for lav
brændstofstand
(S. 585)*1, 2Advarselslampe for lavt
dæktryk ( S. 585)
Indikator for
sikkerhedssele til
føreren og
forsædepassageren
(S. 585)*1, 9
Hovedadvarselslampe
(S. 586)
OM52A54DK.book Page 111 Friday, July 12, 2019 4:17 PM

1132. Instrumentgruppe
2
Instrumentgruppe
YARIS_F_OM_Europe_OM52A54DK
*1: Biler uden smart-nøgle: Disse lamper tændes, når tændingskontakten sættes i positionen "ON" for
at vise, at systemet tjekkes. De slukker, når motoren er startet, eller efter et
par sekunder. Hvis en af indikatorerne ikke lyser, eller hvis indikatorerne
ikke slukker, kan det skyldes fejl i et system. Få bilen efterset hos en auto-
riseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
Biler med smart-nøgle:
Disse lamper tændes, når tændingskontakten sættes på IGNITION ON, for
at signalere, at systemet tjekkes. De slukker, når motoren er startet, eller
efter et par sekunder. Hvis en af indikatorerne ikke lyser, eller hvis indikato-
rerne ikke slukker, kan det skyldes fejl i et system. Få bilen efterset hos en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
*2: Hvis monteret
*3: Denne indikator lyser blåt, når kølervæsketemperaturen er lav.
*4: Biler med multidrive
*5: Lyset tændes ikke, når systemet er deaktiveret.
*6: Biler med manuel transmission
*7: Indikatoren blinker som tegn på, at systemet er aktivt.
*8: Denne lampe lyser på midterpanelet.
*9: Lyset tændes, når systemet er slået fra.
*10: Lyset tændes, når systemindstillingerne ændres.
*11: Lampen blinker gult for at indikere, at bilen afviger fra vejbanen.
*12: Biler med monokromt display.
*13: Biler med farvedisplay.
*1, 2, 7Indikator for
udskridningssystem
(S. 355)*13, 14Isadvarselsindikator
(S. 118)
*1, 2 , 12
"TRC OFF"-indikator
(S. 355)*8
*1, 2Indikator for deaktivering
af VSC ( S. 356) Indikator for FORSÆDEAIRBAG
(
S. 58)
*1, 2, 9PCS-advarselslampe
(S. 294)
OM52A54DK.book Page 113 Friday, July 12, 2019 4:17 PM

115
2
2. Instrumentgruppe
Instrumentgruppe
YARIS_F_OM_Europe_OM52A54DK

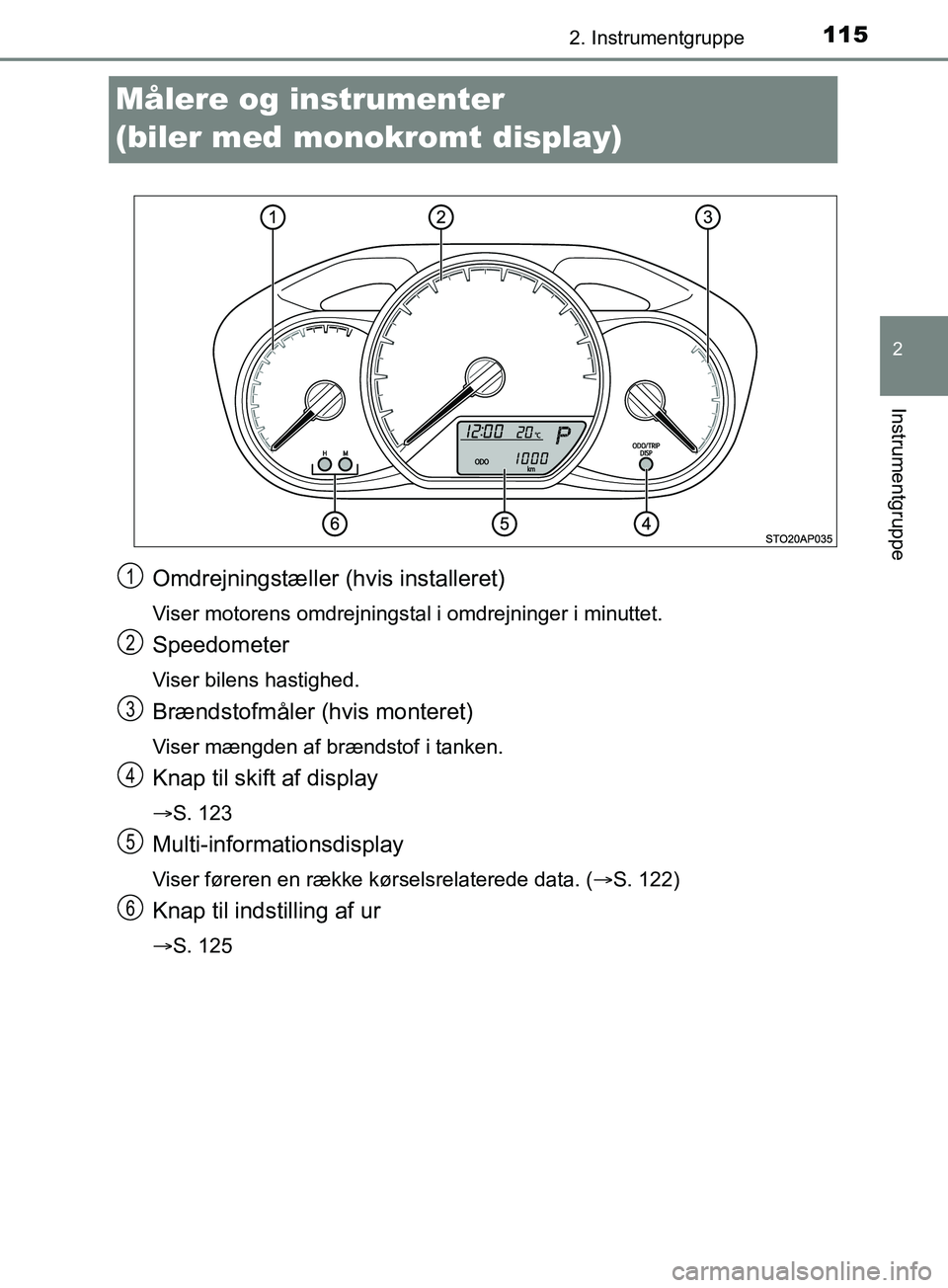

Målere og instrumenter
(biler med monokromt display)
Omdrejningstæller (hvis installeret)
Viser motorens omdrejningstal i omdrejninger i minuttet.
Speedometer
Viser bilens hastighed.
Brændstofmåler (hvis monteret)
Viser mængden af brændstof i tanken.
Knap til skift af display
S. 123
Multi-informationsdisplay
Viser føreren en række kørselsrelaterede data. ( S. 122)
Knap til indstilling af ur
S. 125
1
2
3
4
5
6
OM52A54DK.book Page 115 Friday, July 12, 2019 4:17 PM

1162. Instrumentgruppe
YARIS_F_OM_Europe_OM52A54DK
Lysstyrken for instrumentgruppens belysning kan reguleres (når der
er tændt for forlygtekontakten, og omgivelserne er mørke).
Tryk på knappen for skift af vis-
ning for at få vist instrumentbords-
belysningen. (S. 115)
Tryk derefter på knappen, og hold
den inde. Indstil lysstyrken til det
ønskede niveau ved at trykke på
knappen.
n Instrumenterne og displayet lyser, når
Biler uden smart-nøgle
Tændingskontakten står på "ON".
Biler med smart-nøgle
Tændingskontakten står på IGNITION ON.
n Udendørstemperaturen på displayet
lI nedenstående situationer vil den korrekte udendørstemperatur muligvis
ikke blive vist, eller visningen kan være længere om at skifte end normalt.
• Når bilen er standset, eller der køres ved lave hastigheder (mindre end
25 km/t)
• Når udetemperaturen skifter brat (ved indkørslen/udkørslen af en garage
eller tunnel osv.)
l Hvis "--" eller "E" vises, kan systemet være defekt.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk.
l Det temperaturområde, der kan vises, går fra -40 °C til 50 °C.
Betjeningsknap til instrumentbordsbelysning
OM52A54DK.book Page 116 Friday, July 12, 2019 4:17 PM

1182. Instrumentgruppe
YARIS_F_OM_Europe_OM52A54DK
Målere og instrumenter
(biler med farvedisplay)
Omdrejningstæller
Viser motorens omdrejningstal i omdrejninger i minuttet.
Udendørstemperaturen på displayet
Viser udendørstemperaturer mellem -40 °C og 50 °C. Indikatoren for lav
udendørstemperatur tændes, når den omgivende temperatur er 3 °C eller
lavere.
Gearstilling og gearområde (hvis monteret)
Viser den valgte gearposition eller det valgte gearområde. ( S. 253)
Ur
Viser det aktuelle klokkeslæt. (S. 125)
Speedometer
Viser bilens hastighed.
Brændstofmåler
Viser mængden af brændstof i tanken.
1
2
3
4
5
6
OM52A54DK.book Page 118 Friday, July 12, 2019 4:17 PM

1192. Instrumentgruppe
2
Instrumentgruppe
YARIS_F_OM_Europe_OM52A54DK
Kilometertæller og triptællerdisplay:
Viser følgende elementer.
Kilometertæller:
Viser det samlede antal kilometer, som bilen har kørt.
Triptæller:
Viser den kørte afstand, siden tælleren blev nulstillet sidst. Triptæller A og
B kan bruges til registrering og visning af forskellige afstande uafhængigt
af hinanden.
Multi-informationsdisplay
Viser føreren en række kørselsrelaterede data. ( S. 127)
Viser advarselsmeddelelser i tilfælde af en fejl. (S. 592)
Temperaturmåler for kølervæske
Viser kølervæsketemperaturen.
Skifter visning på kilometertælle-
ren og triptælleren ved tryk på
kontakten "TRIP".
Nulstil triptælleren ved at trykke på
kontakten "TRIP" og holde den
nede, når triptælleren vises.
Ændring af display
7
8
9
Type A
Type B
OM52A54DK.book Page 119 Friday, July 12, 2019 4:17 PM

1202. Instrumentgruppe
YARIS_F_OM_Europe_OM52A54DK
Instrumentbordsbelysningens lysstyrke kan justeres.
Tryk på "TRIP"-kontakten for at få
vist instrumentbordsbelysningen.
Tryk derefter på kontakten, og
hold den inde. Indstil lysstyrken til
det ønskede niveau ved at trykke
på kontakten.
n Instrumenterne og displayet lyser, når
Biler uden smart-nøgle
Tændingskontakten står på "ON".
Biler med smart-nøgle
Tændingskontakten står på IGNITION ON.
n Justering af lysstyrken for instrumentgruppen
Instrumenternes lysstyrke, når omgivelserne er lyse (dagsfunktion) og mørke
(natfunktion), kan indstilles individuelt.
• Dagfunktion: Når forlygterne er slukket, eller når forlygterne er tændt,men omgivelserne er lyse.
• Natfunktion: Når forlygterne er tændt, og omgivelserne er mørke,
Betjeningsknap til instrumentbordsbelysning
Type A
Ty pe B
OM52A54DK.book Page 120 Friday, July 12, 2019 4:17 PM

1212. Instrumentgruppe
2
Instrumentgruppe
YARIS_F_OM_Europe_OM52A54DKn
Udendørstemperaturen på displayet
lI nedenstående situationer vil den korrekte udendørstemperatur muligvis
ikke blive vist, eller visningen kan være længere om at skifte end normalt.
• Når bilen er standset, eller der køres ved lave hastigheder (mindre end
25 km/t)
• Når udetemperaturen skifter brat (ved indkørslen/udkørslen af en garage
eller tunnel osv.)
l Hvis "--" eller "E" vises, kan systemet være defekt.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk.
l Det temperaturområde, der kan vises, går fra -40 °C til 50 °C.
BEMÆRK
nSådan undgår du skader på motoren og dens komponenter
l Lad ikke omdrejningstællerens viser komme ind i det røde område, der
viser maks. motoromdrejninger.
l Motoren kan bliver overophedet, hvis temperaturmåleren for kølervæske
står i det røde område ("H"). Stands i så fald straks bilen et sikkert sted, og
kontrollér motoren, når den er kølet helt ned. ( S. 640)
OM52A54DK.book Page 121 Friday, July 12, 2019 4:17 PM
