1092. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
*1: Wenn der Motorschalter auf “ON” (bei Fahrzeugen ohne intelligentes Einstiegs-
und Startsystem) oder in den Modus IGNITION ON (bei Fahrzeugen mit intelligen-
tem Einstiegs- und Startsystem) gestellt wird, schalten sich diese Leuchten ein und
zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach Anlassen des Motors. Wenn eine Leuchte nicht aufleuchtet
oder nicht wieder erlischt, kann im betreffenden System eine Funktionsstörung vor-
liegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprü-
fen.
*2: Je nach Ausstattung
*3: Die Kontrollleuchte blinkt gelb, um auf eine Funktionsstörung hinzuweisen. Die
Leuchte blinkt schnell grün, um auf ein nicht gelöstes Lenkschloss hinzuweisen.
*4: Die Kontrollleuchte leuchtet auf, um auf eine Funktionsstörung hinzuweisen.
*5: Die Kontrollleuchte blinkt, um auf eine Funktionsstörung hinzuweisen.
*6: Dieselmotor
*7: Die Leuchte leuchtet auf dem Mittelteil.
*8: Die Kontrollleuchten leuchten gemeinsam mit der LDA-Kontrollleuchte auf, um auf
eine Funktionsstörung hinzuweisen.
*9: Fahrzeuge mit Monochrom-Display.
*10: Fahrzeuge mit Farb-Display.
*11: Die Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
*2, 3, 9
(Gelb)
Kontrollleuchte des intelli-
genten Einstiegs-
und Startsystem ( S. 579)
*1, 2
Warnleuchte für Reifen-
druck ( S. 580)
*9
Türkontrollleuchte
( S. 580)
*1, 10
Hauptwarnleuchte
( S. 581)
Warnleuchte für Kraft-
stoffreserve ( S. 580)
*1, 6, 9Warnleuchte für niedrigen
Motorölstand ( S. 581)
Warnleuchte für Sicher-
heitsgurt des Fahrer- und
Beifahrersitzes ( S. 580)
*1, 6, 9
Warnleuchte für Motoröl-
wechsel ( S. 581)
*2, 7Warnleuchten für Sicher-
heitsgurte der Rücksitze
( S. 580)

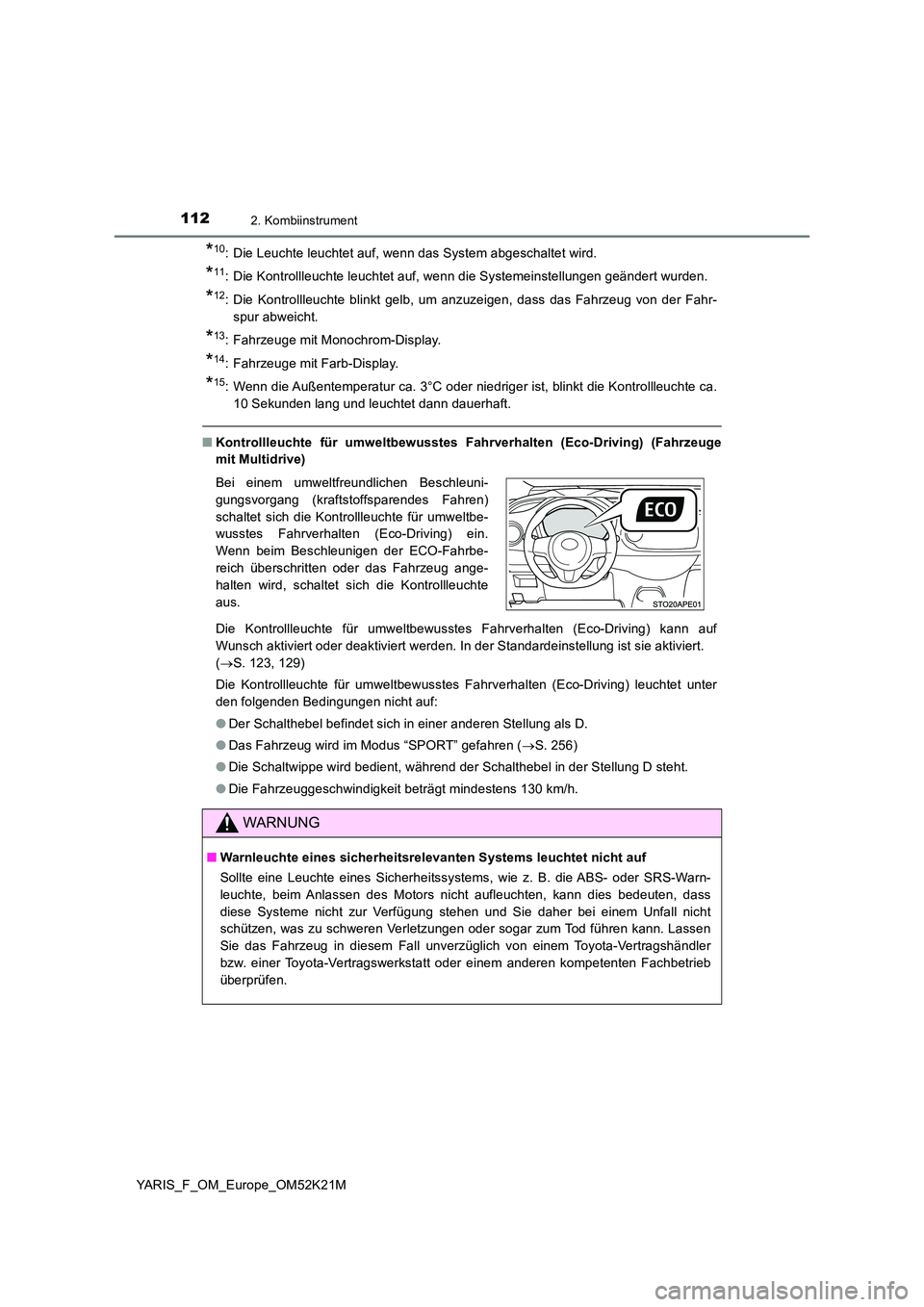

1122. Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
*10: Die Leuchte leuchtet auf, wenn das System abgeschaltet wird.
*11: Die Kontrollleuchte leuchtet auf, wenn die Systemeinstellungen geändert wurden.
*12: Die Kontrollleuchte blinkt gelb, um anzuzeigen, dass das Fahrzeug von der Fahr-
spur abweicht.
*13: Fahrzeuge mit Monochrom-Display.
*14: Fahrzeuge mit Farb-Display.
*15: Wenn die Außentemperatur ca. 3°C oder niedriger ist, blinkt die Kontrollleuchte ca.
10 Sekunden lang und leuchtet dann dauerhaft.
■ Kontrollleuchte für umweltbewusstes Fahrverhalten (Eco-Driving) (Fahrzeuge
mit Multidrive)
Die Kontrollleuchte für umweltbewusstes Fahrverhalten (Eco-Driving) kann auf
Wunsch aktiviert oder deaktiviert werden. In der Standardeinstellung ist sie aktiviert.
( S. 123, 129)
Die Kontrollleuchte für umweltbewusstes Fahrverhalten (Eco-Driving) leuchtet unter
den folgenden Bedingungen nicht auf:
● Der Schalthebel befindet sich in einer anderen Stellung als D.
● Das Fahrzeug wird im Modus “SPORT” gefahren (S. 256)
● Die Schaltwippe wird bedient, während der Schalthebel in der Stellung D steht.
● Die Fahrzeuggeschwindigkeit beträgt mindestens 130 km/h.
Bei einem umweltfreundlichen Beschleuni-
gungsvorgang (kraftstoffsparendes Fahren)
schaltet sich die Kontrollleuchte für umweltbe-
wusstes Fahrverhalten (Eco-Driving) ein.
Wenn beim Beschleunigen der ECO-Fahrbe-
reich überschritten oder das Fahrzeug ange-
halten wird, schaltet sich die Kontrollleuchte
aus.
WARNUNG
■ Warnleuchte eines sicherheitsrelevanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssystems, wie z. B. die ABS- oder SRS-Warn-
leuchte, beim Anlassen des Motors nicht aufleuchten, kann dies bedeuten, dass
diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren Verletzungen oder sogar zum Tod führen kann. Lassen
Sie das Fahrzeug in diesem Fall unverzüglich von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.

113
2
2. Kombiinstrument
Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
Instrumente und Anzeigen (Fahrzeuge mit
Monochrom-Display)
Drehzahlmesser (je nach Ausstattung)
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Tachometer
Zeigt die Fahrgeschwindigkeit an.
Kraftstoffanzeige (je nach Ausstattung)
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
Taste zum Umschalten der Anzeige
 S. 121
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrdaten für den Fahrer bereit. (S. 120)
Tasten zum Einstellen der Uhr
S. 123
1
2
3
4
5
6

1162. Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
Instrumente und Anzeigen (Fahrzeuge mit
Farb-Display)
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Außentemperaturanzeige
Zeigt die Außentemperatur im Bereich von -40°C bis 50°C an. Die Kontrollleuchte
für niedrige Außentemperaturen leuchtet bei einer Umgebungstemperatur von 3°C
oder weniger auf.
Anzeige der Schaltstellung und des Schaltbereichs (je nach Ausstattung)
Zeigt die ausgewählte Schaltstellung oder den ausgewählten Schaltbereich an.
( S. 255)
Uhr
Zeigt die aktuelle Uhrzeit an. (S. 123)
Tachometer
Zeigt die Fahrgeschwindigkeit an.
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
1
2
3
4
5
6

1202. Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
Multi-Informationsanzeige (Fahrzeuge mit
Monochrom-Display)
Uhr ( S. 123)
Außentemperaturanzeige ( S. 114)
Anzeige für Schaltposition und Gangstellung ( S. 255)
Fahrinformationen ( S. 121)
Kraftstoffanzeige
Auf der Multi-Informationsanzeige wi rd dem Fahrer eine Vielzahl von
Fahrdaten, einschließlich der Uhr, angezeigt.
Anzeigeinhalte
Ty p ATy p B
Ty p C
1
2
3
4
5

1242. Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
■Beim Abklemmen und erneuten Anschließen der Batterieklemmen
Die folgenden Informationsdaten werden zurückgesetzt:
● Gesamtbetriebszeit des Stop & Start-Systems (je nach Ausstattung)
● Durchschnittsverbrauch
● Restreichweite
● Durchschnittsgeschwindigkeit
● Uhrdaten
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■ Ändern des Warnzeitpunkts des Pre-Crash-Systems
 S. 296
WARNUNG
■Die Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Anzeigebild-
schirm möglicherweise langsamer, und Änderungen bei der Anzeige werden
verzögert.
Beispielsweise tritt eine Verzögerung zwischen dem Schaltvorgang des Fahrers und
der Anzeige des entsprechenden Gangs im Display auf. Diese Verzögerung könnte
den Fahrer dazu veranlassen, wieder herunterzuschalten, was zu einer schnellen
und starken Motorbremswirkung führt, die einen Unfall mit Verletzungen und sogar
Todesfolge auslösen kann.
■ Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.

125
2
2. Kombiinstrument
Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
Multi-Informationsanzeige (Fahrzeuge mit
Farb-Display)
In der Multi-Informationsanzeige wer den dem Fahrer verschiedenste Fahr-
zeugdaten angezeigt.
● Menü-Symbole
Zeigt die folgenden Informationen
an, wenn ein Symbol ausgewählt
wird. ( S. 126)
Einige Informationen werden je
nach Situation unter Umständen
automatisch angezeigt.
Fahrinformationen
Wählen Sie dieses Element, um verschiedene Fahrdaten anzuzeigen.
( S. 127)
Mit Navigationssystem verknüpfte Anzeige (je nach Ausstattung)
Wählen Sie dieses Element, um die folgenden mit dem Navigationssystem
verknüpften Informationen anzuzeigen.
• Zielführung
• Kompassanzeige (Nach Norden ausgerichtete Anzeige/Head-Up-
Anzeige)
Mit Audiosystem verknüpfte Anzeige (je nach Ausstattung)
Wählen Sie dieses Element, um die Auswahl einer Audioquelle oder eines
Titels in der Anzeige mit den Anzeigenregelschaltern zu ermöglichen.
Informationen zum Fahrerassistenzsystem (je nach Ausstattung)
Wählen Sie dieses Element, um den Betriebsstatus der folgenden Systeme
anzuzeigen:
• LDA (Spurwechselwarnung) ( S. 309)
• RSA (Road Sign Assist) ( S. 321)
Anzeigeinhalte

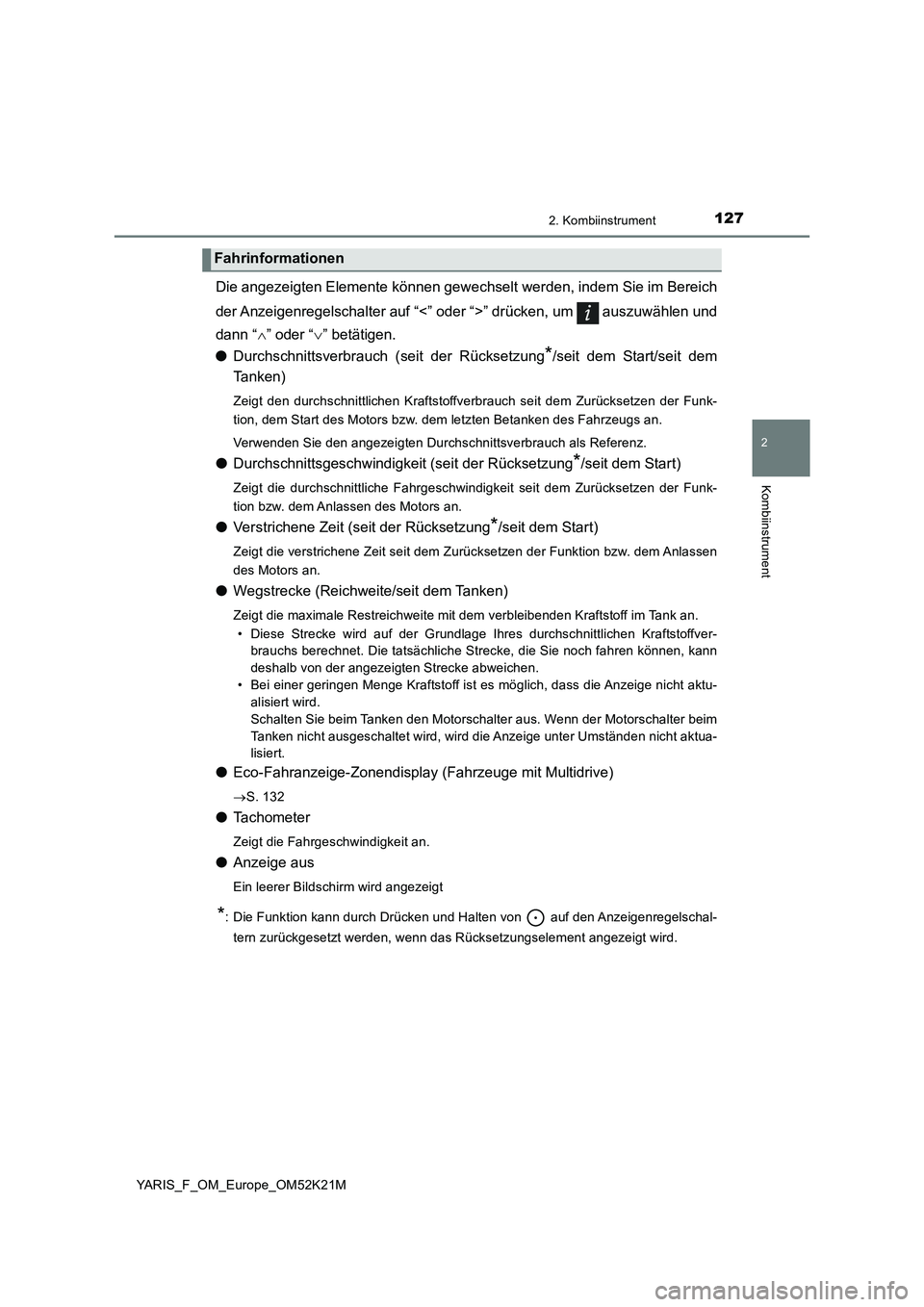

1272. Kombiinstrument
2
Kombiinstrument
YARIS_F_OM_Europe_OM52K21M
Die angezeigten Elemente können gewechselt werden, indem Sie im Bereich
der Anzeigenregelschalter auf “<” oder “>” drücken, um auszuwählen und
dann “ ” oder “” betätigen.
● Durchschnittsverbrauch (seit der Rücksetzung*/seit dem Start/seit dem
Tanken)
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem Zurücksetzen der Funk-
tion, dem Start des Motors bzw. dem letzten Betanken des Fahrzeugs an.
Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
● Durchschnittsgeschwindigkeit (seit der Rücksetzung*/seit dem Start)
Zeigt die durchschnittliche Fahrgeschwindigkeit seit dem Zurücksetzen der Funk-
tion bzw. dem Anlassen des Motors an.
● Verstrichene Zeit (seit der Rücksetzung*/seit dem Start)
Zeigt die verstrichene Zeit seit dem Zurücksetzen der Funktion bzw. dem Anlassen
des Motors an.
● Wegstrecke (Reichweite/seit dem Tanken)
Zeigt die maximale Restreichweite mit dem verbleibenden Kraftstoff im Tank an.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Schalten Sie beim Tanken den Motorschalter aus. Wenn der Motorschalter beim
Tanken nicht ausgeschaltet wird, wird die Anzeige unter Umständen nicht aktua-
lisiert.
● Eco-Fahranzeige-Zonendisplay (Fahrzeuge mit Multidrive)
S. 132
●Tachometer
Zeigt die Fahrgeschwindigkeit an.
●Anzeige aus
Ein leerer Bildschirm wird angezeigt
*: Die Funktion kann durch Drücken und Halten von auf den Anzeigenregelschal-
tern zurückgesetzt werden, wenn das Rücksetzungselement angezeigt wird.
Fahrinformationen
