4084-5. Gebruik van de ondersteunende systemen
*: Bij auto's met PCS (Pre-Crash Safety-
systeem), wordt de PC S ook uitgescha-
keld (alleen Pre-Crash-waarschuwing is
beschikbaar) Het waarschuwingslampje
PCS gaat branden en er wordt een mel-
ding weergegeven op het multi-informa-
tiedisplay. ( →Blz. 332)
■Wanneer de melding wordt weerge-
geven op het multi-informatiedisplay
dat de TRC is uitgeschakeld, zelfs al
is niet ingedrukt
TRC is tijdelijk uitgeschakeld. Als de mel-
ding niet verdwijnt neem dan contact op
met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Voorwaarden voor werking Hill Start
Assist Control
Als aan de volgende vier voorwaarden
wordt voldaan, werkt d e Hill Start Assist
Control:
●De selectiehendel staat in een andere
stand dan P of N (bij het vooruit/achter-
uit bergop wegrijden).
●De auto staat stil.
●Het gaspedaal wordt niet ingetrapt.
●De parkeerrem is niet geactiveerd.
■Automatisch uitschakelen van Hill
Start Assist Control
De Hill Start Assist Control wordt in de vol-
gende situaties uitgeschakeld:
●De selectiehendel staat in stand P of N.
●Het gaspedaal wordt ingetrapt.
●De parkeerrem wordt geactiveerd.
●Er zijn niet meer dan 2 seconden ver-
streken nadat het rempedaal is losgela-
ten.
■Bijgeluiden en trillingen die veroor-
zaakt worden door de ABS-, Brake
Assist-, VSC-, Trailer Sway Control-,
TRC- en Hill Start Assist Control-sys-
temen
●Het is mogelijk dat u tijdens het starten
van het hybridesysteem of bij het wegrij-
den een geluid in de motorruimte hoort
wanneer het rempedaal herhaaldelijk
wordt ingetrapt. Dit duidt niet op een sto-
ring in een van deze systemen.
●De volgende verschijnselen kunnen zich
voordoen als bovenstaande systemen in
werking zijn. Geen van deze verschijn-
selen duidt op een storing.
• Er kunnen trillingen gevoeld worden in de carrosserie en de stuurinrichting.
• Nadat de auto tot stilstand is gekomen,
kan het geluid van een elektromotor
hoorbaar zijn.
■Werkingsgeluiden ECB
In de volgende gevallen zijn mogelijk wer-
kingsgeluiden van de ECB te horen. Dit
duidt echter niet op een storing.
●Werkingsgeluiden vanuit de motorruimte
die zich voordoen wanneer het rempe-
daal wordt bediend.
●Wanneer het bestuurdersportier wordt
geopend, kan aan de voorzijde van de
auto een geluid hoorbaar zijn dat afkom-
stig is van het remsysteem.
●Werkingsgeluiden vanuit de motorruimte
die zich voordoen wanneer nadat na het
uitschakelen van het hybridesysteem
een of twee minuten zijn verstreken.
■Automatisch opnieuw inschakelen
van de TRC, de Trailer Sway Control
en het VSC-systeem
Als de TRC, de Trailer Sway Control en
het VSC-systeem zijn uitgeschakeld, wor-
den deze automatisch opnieuw ingescha-
keld in de volgende situaties:
●Het contact wordt UIT gezet.
●Als alleen het TRC-systeem wordt uitge-
schakeld, wordt de TRC weer ingescha-
keld zodra de rijsnelheid toeneemt.
Als zowel het TRC- als het VSC-sys-
teem is uitgeschakeld, worden deze niet
automatisch weer ingeschakeld als de
rijsnelheid toeneemt.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 408 Friday, March 22, 2019 11:40 AM

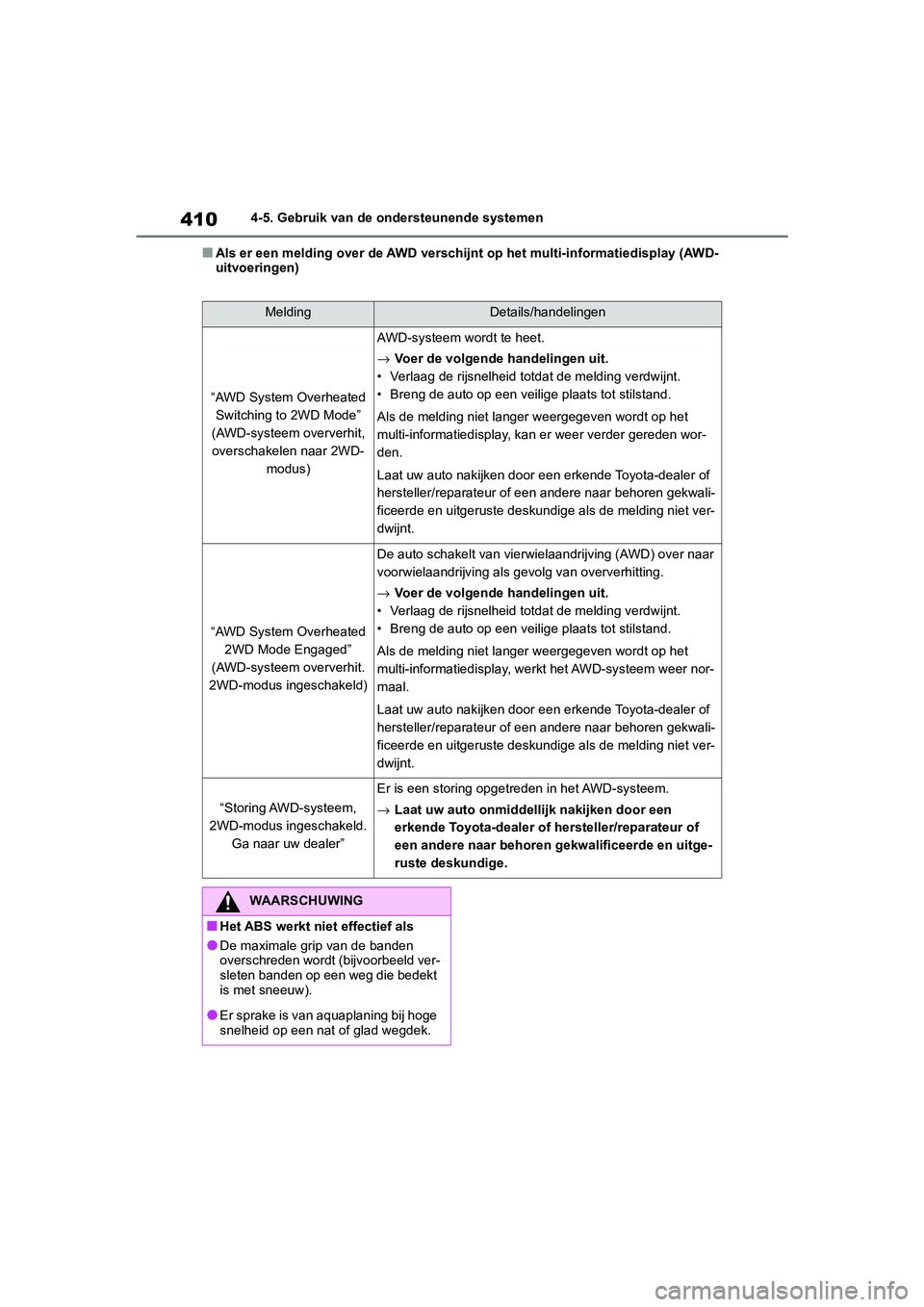

4104-5. Gebruik van de ondersteunende systemen
■Als er een melding over de AWD verschijnt op het multi-informat iedisplay (AWD-
uitvoeringen)
MeldingDetails/handelingen
“AWD System Overheated
Switching to 2WD Mode”
(AWD-systeem oververhit, overschakelen naar 2WD-
modus)
AWD-systeem wordt te heet.
→Voer de volgende handelingen uit.
• Verlaag de rijsnelheid totdat de melding verdwijnt.
• Breng de auto op een veilige plaats tot stilstand.
Als de melding niet langer weergegeven wordt op het
multi-informatiedisplay, kan er weer verder gereden wor-
den.
Laat uw auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige als de melding niet ver-
dwijnt.
“AWD System Overheated 2WD Mode Engaged”
(AWD-systeem oververhit.
2WD-modus ingeschakeld)
De auto schakelt van vierwielaandrijving (AWD) over naar
voorwielaandrijving als gevolg van oververhitting.
→ Voer de volgende handelingen uit.
• Verlaag de rijsnelheid totdat de melding verdwijnt.
• Breng de auto op een veilige plaats tot stilstand.
Als de melding niet langer weergegeven wordt op het
multi-informatiedisplay, werkt het AWD-systeem weer nor-
maal.
Laat uw auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige als de melding niet ver-
dwijnt.
“Storing AWD-systeem,
2WD-modus ingeschakeld. Ga naar uw dealer”
Er is een storing opgetreden in het AWD-systeem.
→ Laat uw auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren g ekwalificeerde en uitge-
ruste deskundige.
WAARSCHUWING
■Het ABS werkt niet effectief als
●De maximale grip van de banden
overschreden wordt (bijvoorbeeld ver-
sleten banden op een weg die bedekt
is met sneeuw).
●Er sprake is van aquaplaning bij hoge
snelheid op een nat of glad wegdek.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 410 Friday, March 22, 2019 11:40 AM

411
4
4-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
■De remweg met ABS in werking
kan langer zijn dan onder normale
omstandigheden
Het ABS is niet ontworpen om de rem-
weg van de auto te verkorten. Houd
altijd voldoende afstand tot uw voorlig-
ger, met name in de volgende gevallen:
●Als wordt gereden op wegen met
grind, zand en dergelijke, of op
besneeuwde wegen
●Als wordt gereden met sneeuwkettin-
gen
●Als wordt gereden op slechte wegen
●Als wordt gereden over wegen met
diepe gaten of andere grote oneffen-
heden
■De TRC/VSC werkt mogelijk niet
effectief als
Het insturen van de juiste richting en het
overbrengen van de aandrijfkracht kun-
nen op een gladde weg niet onder alle
omstandigheden gerealiseerd worden,
zelfs niet als het TRC/VSC-systeem in
werking is.
Rijd voorzichtig met de auto onder
omstandigheden waarbij de stabiliteit en
de aandrijfkracht verloren kunnen gaan.
■De Active Cornering Assist werkt
niet effectief als
●Vertrouw niet uitsluitend op de Active
Cornering Assist. De Active Corne-
ring Assist werkt mogelijk niet effec-
tief bij het accelereren op een helling
of bij het rijden op een glad wegdek.
●Wanneer de Active Cornering Assist
vaak in werking is getreden, wordt de
werking ervan mogelijk tijdelijk
gestopt om een goede werking van
de remmen, TRC en VSC te garande-
ren.
■De Hill Start Assist Control werkt
niet effectief wanneer
●Vertrouw niet uitsluitend op de Hill
Start Assist Control. De Hill Start
Assist Control werkt mogelijk niet
effectief op steile hellingen en op met
ijs bedekte wegen.
●In tegenstelling tot de parkeerrem is
de Hill Start Assist Control niet
bedoeld om de auto gedurende lan-
gere tijd op zijn plaats te houden.
Gebruik de Hill Start Assist Control
niet om de auto op een helling op zijn
plaats te houden omdat dat kan lei-
den tot een ongeval.
■Als de TRC/het ABS/de VSC/de
Trailer Sway Control in werking is
Het controlelampje Traction Control
knippert. Rijd altijd voorzichtig. Roeke-
loos rijgedrag kan leiden tot ongevallen.
Wees bijzonder voorzichtig als het con-
trolelampje knippert.
■Als de TRC/VSC/Trailer Sway Con-
trol is uitgeschakeld
Wees zeer voorzichtig en pas uw snel-
heid aan de conditie van het wegdek
aan. Schakel de TRC/VSC/Trailer Sway
Control alleen in geval van nood uit,
aangezien deze systemen zorg dragen
voor de voertuigstabiliteit en het aan-
drijfvermogen.
Trailer Sway Control is onderdeel van
het VSC-systeem en w erkt niet als het
VSC is uitgeschakeld of een storing
heeft.
■Secondary Collision Brake
Vertrouw niet alleen op de Secondary
Collision Brake. Dit systeem is ontwor-
pen om te helpen de kans op verdere
schade ten gevolge van een tweede
aanrijding te verkleinen, maar het effect
is afhankelijk van diverse omstandighe-
den. Te veel vertr ouwen op het systeem
kan ernstig letsel tot gevolg hebben.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 411 Friday, March 22, 2019 11:40 AM

4124-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
■Vervangen van banden
Controleer of alle banden dezelfde maat
hebben, van hetzelfde merk zijn en het-
zelfde profiel en draagvermogen heb-
ben. Controleer verder of alle banden
de aanbevolen spanning hebben.
De ABS, TRC en VSC/Trailer Sway
Control werken niet goed als er verschil-
lende banden onder de auto gemon-
teerd zijn.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige voor
meer informatie over het vervangen van
de wielen of banden.
■Omgaan met banden en wielop-
hanging
Problemen met de banden of wijzigin-
gen aan de wielophanging hebben een
negatief effect op de ondersteunende
systemen en kunnen een storing ver-
oorzaken.
■Voorzorgsmaatregelen met betrek-
king tot Trailer Sway Control
Het Trailer Sway Control-systeem kan
het slingeren van de aanhangwagen
niet in alle gevallen verminderen. Afhan-
kelijk van diverse factoren, waaronder
de staat van de auto, de aanhangwa-
gen, het wegoppervlak en de omgeving
waarin wordt gereden, kan het Trailer
Sway Control-systeem minder goed
werken. Raadpleeg de handleiding van
uw aanhangwagen voor meer informa-
tie over het op de juiste wijze trekken
van uw aanhangwagen.
■Als de aanhangwagen slingert
Neem de volgende voorzorgsmaatrege-
len in acht.
Het niet in acht nemen van de voor-
zorgsmaatregelen kan resulteren in ern-
stig letsel.
●Pak het stuurwiel stevig vast. Blijf
rechtuit sturen. Probeer de aanhang-
wagen niet onder controle te krijgen
door aan het stuurwiel te draaien.
●Laat het gaspedaal onmiddellijk maar
zeer geleidelijk los om snelheid te
minderen.
Ga niet harder rijden. Rem niet.
Als u geen extreme correcties uitvoert
met sturen of remmen, zullen uw auto
en de aanhangwagen stabiliseren.
( → Blz. 274)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 412 Friday, March 22, 2019 11:40 AM

529
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
■Motorcontrolelampje
■Waarschuwingslampje SRS
■Waarschuwingslampje ABS
■Waarschuwingslampje (waarschuwingszoemer) elektrische stuurbe-
krachtiging
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het hybridesysteem;
 Het elektronische motorregelsysteem;
 De elektronische smoorklepregeling;
 Het emissieregelsysteem (indien aanwezig); of
 Het elektronische hybridetransmissieregelsysteem
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
 Het SRS-airbagsysteem; of
 Het gordelspannersysteem
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
 Het ABS; of
 Het Brake Assist-systeem
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
WaarschuwingslampjeDetails/handelingen
(Rood/geel)
Geeft aan dat er een storing is in de elektrische stuurbe-
krachtiging (EPS)
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 529 Friday, March 22, 2019 11:40 AM

559
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
■Verklaring voor de krik
WAARSCHUWING
■Gebruik van het compacte reserve-
wiel (indien aanwezig)
●Houd er rekening mee dat het reser-
vewiel speciaal ontworpen is voor
gebruik onder uw auto. Gebruik uw
reservewiel daarom niet onder een
andere auto.
●Monteer niet gelijktijdig meer dan één
compact reservewiel onder uw auto.
●Vervang het reservewiel zo snel
mogelijk door een wiel met een stan-
daardband.
●Vermijd plotseling accelereren,
abrupte stuuracties, plotseling rem-
men en schakelhandelingen die een
plotselinge motorremwerking veroor-
zaken.
■Als het compacte reservewiel
(indien aanwezig) is gemonteerd
Het kan voorkomen dat de rijsnelheid
niet goed wordt weergegeven en dat de
volgende systemen niet goed werken:
• ABS en Brake Assist
• VSC/Trailer Sway Control
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 559 Friday, March 22, 2019 11:40 AM

605Alfabetische index
Alfabetische index
A
A/C .................................................... 422 Automatische airconditioning ........ 422
Interieurfilter .................................. 490
Persoonlijke voorkeursinstellingen aanjager ..................................... 424
Aan/uit-schakelaar airbag ................. 48
ABS (antiblokkeersysteem) ............ 406
Functie .......................................... 406
Waarschuwingslampje .................. 529
ACA (Active Cornering Assist) ....... 406
Accessoireaansluitingen ................ 443
Accu (12V-accu) ............................... 472 Als de 12V-accu is ontladen ......... 565
Rijden in de winter, voorbereidingen en controles ..... 415
Vervangen..................................... 568
Waarschuwingslampje .................. 528
Achterklep ........................................ 191
Afstandsbediening ........................ 195
Elektrisch bedienbare achterklep ................................... 195
Handsfree elektrisch bedienbare achterklep ................................... 196
Achterlichten
Lampen vervangen ....................... 505
Lichtschakelaar ............................. 300
Achterruitenwisser .......................... 309
Achterruitverwarming
Achterruit ...................................... 424
Buitenspiegels .............................. 424
Voorruit ......................................... 423
Achterstoel Hoofdsteunen ............................... 243
Rugleuningen achter
neerklappen................................ 239
Achteruitrijlichten
Lampen vervangen ....................... 505
Wattage ........................................ 584
Active Cornering A ssist (ACA)....... 406
Actueel brandstofverbruik ...... 145, 159
Afdekplaat ........................................ 438 Afmetingen ....................................... 576
Afstandsbediening .......................... 164
Batterij vervangen ......................... 501
Energiebesparende functie ........... 206
Vergrendelen/ontgrendelen........... 164
Airbags ............................................... 39 Aan/uit-schakelaar airbag ............... 48
Airbags ............................................ 39
Algemene voorzorgsmaatregelen airbags .......................................... 44
De juiste houding achter het stuur .. 33
Plaats van airbags .......................... 39
Voorwaarden voor activering curtain airbags .............................. 41
Voorwaarden voor activering van airbags .......................................... 41
Voorwaarden voor activering van de side airbags ............................. 41
Voorwaarden voor activering van
de side airbags en curtain
airbags .......................................... 41
Voorzorgsmaatregelen airbag
voor kinderen ................................ 44
Voorzorgsmaatregelen curtain airbags .......................................... 44
Voorzorgsmaatregelen side airbags .......................................... 44
Voorzorgsmaatregelen side
airbags en curtain airbags ............ 44
Waarschuwingslampje airbag ....... 529
Waarschuwingslampje SRS .......... 529
Wijzigingen aan en afvoeren van airbags ................................... 46
Airconditioning ................................ 422 Automatische airconditioning ........ 422
Interieurfilter .................................. 490
Persoonlijke voorkeursinstellingen aanjager...................................... 424
Alarm................................................. 121 Alarm............................................. 121
Waarschuwingszoemer ................. 527
Alarmknipperlichten ........................ 518
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 605 Friday, March 22, 2019 11:40 AM

606Alfabetische index
Antenne Smart entry-systeem met startknop..................................... 205
Antiblokkeersysteem (ABS) ........... 406
Functie .......................................... 406
Waarschuwingslampje .................. 529
Antidiefstalsysteem
Alarm ............................................ 121
Hellingsensor ................................ 122
Inbraaksensor ............................... 122
Startblokkering ................................ 97
Supervergrendeling ...................... 120
Armsteun .......................................... 450
Asbak ................................................ 443
Automatic High Beam-systeem...... 302
Automatische airconditioning ........ 422
Interieurfilter .................................. 490
Persoonlijke voorkeursinstellingen aanjager ..................................... 424
Automatische verlichting................ 300
Automatische verticale koplampver- stelling............................................ 301
B
Baby- en kinderzitjes......................... 50 Met een bevestigingspunt voor de bovenste gordel ....................... 65
Plaatsingsmethode baby- of
kinderzitje ..................................... 62
Punten om rekening mee te houden ......................................... 51
Rijden met kinderen in de auto ....... 49
Vastgezet met een onderste ISOfix-bevestigingspunt ............... 64
Vastgezet met een veiligheidsgordel63
Baby- of kinderzitje plaatsen op de voorpassagiersstoel .................. 52
Bagageafdekking ............................. 441
Bagagehaken ................................... 438
Bagageruimteverlichting ........ 194, 197 Wattage ........................................ 584 Banden.............................................. 475
Als uw auto een lekke band heeft.................................... 540, 552
Bandenspanning ........................... 487
Bandenspannings-
waarschuwingssysteem.............. 477
Controle ........................................ 475
Reservewiel .................................. 552
Sneeuwkettingen .......................... 417
Vervangen ............................. 540, 552
Waarschuwingslampje .................. 535
Winterbanden................................ 415
Wisselen van banden.................... 476
Bandenspanning Waarschuwingslampje .................. 535
Bandenspannings-
waarschuwingssysteemFunctie .......................................... 477
Initialisatie ..................................... 485
Plaatsen van bandenspannings- sensoren en -zenders ................. 484
Registreren van
identificatiecodes ........................ 487
Waarschuwingslampje .................. 535
Batterijpakket (tractiebatterij)
Plaats .............................................. 92
Specificatie.................................... 579
Batterijpakket (tractiebatterij) ........... 92
Bedieningstoetsen
instrumentenpaneel ...................... 144
Bekerhouders................................... 436
Bevestigingspun ten bovenste
gordel ............................................... 65
Binnenspiegel .......................... 246, 247
Blind Spot Monitor (BSM) ............... 362 Blind Spot Monitor-functie ............. 373
Rear Crossing Traffic Alert-functie ................................ 375
Blokkeerschakelaar ruitbediening.................................. 258
Brake Assist ..................................... 406
Brake Hold ........................................ 297
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 606 Friday, March 22, 2019 11:40 AM
