2019 TOYOTA PROACE VERSO ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

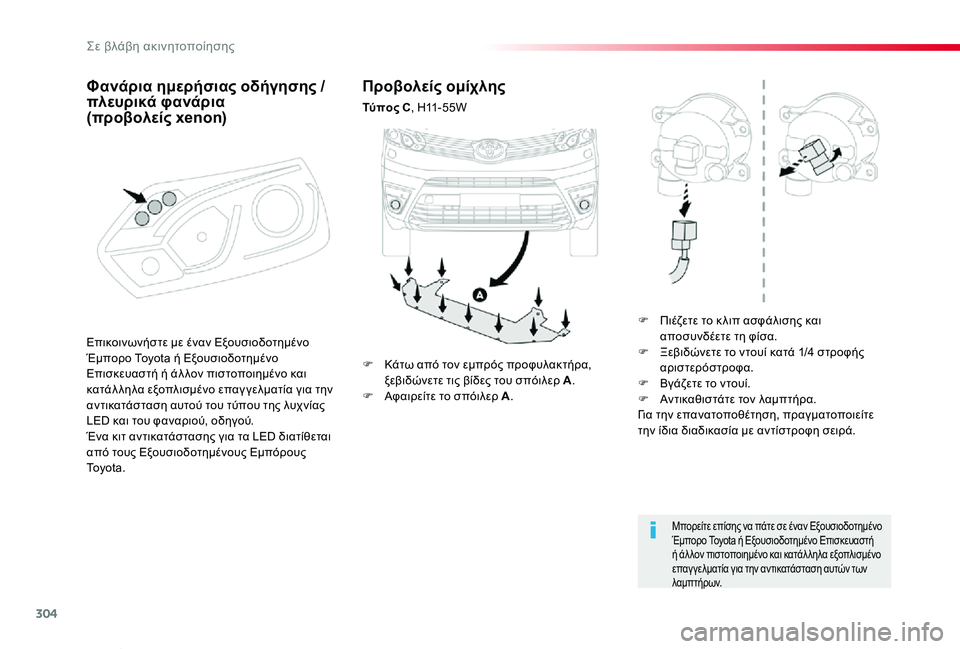

304
Proace-Verso_el_Chap08_En-cas-de-panne_ed01-2019
Προβολείς ομίχλης
Τύπος C, H11-55W
F Πιέζετε το κ λιπ ασφάλισης και αποσυνδέετε τη φίσα.F Ξεβιδώνετε το ντουί κατά 1/4 στροφής αριστερόστροφα.F Βγάζετε το ντουί.F Αντικαθιστάτε τον λαμπτήρα.Για την επανατοποθέτηση, πραγματοποιείτε την ίδια διαδικασία με αντίστροφη σειρά.
Μπορείτε επίσης να πάτε σε έναν Εξουσιοδοτημένο Έμπορο Toyota ή Εξουσιοδοτημένο Επισκευαστή ή άλ λον πιστοποιημένο και κατάλ ληλα εξοπλισμένο επαγ γελματία για την αντικατάσταση αυτών των λ α μ π τ ή ρ ω ν.
F Κάτω από τον εμπρός προφυλακτήρα, ξεβιδώνετε τις βίδες του σπόιλερ A.F Αφαιρείτε το σπόιλερ A.
Επικοινωνήστε με έναν Εξουσιοδοτημένο Έμπορο Toyota ή Εξουσιοδοτημένο Επισκευαστή ή άλ λον πιστοποιημένο και κατάλ ληλα εξοπλισμένο επαγ γελματία για την αντικατάσταση αυτού του τύπου της λυχνίας LED και του φαναριού, οδηγού.Ένα κιτ αντικατάστασης για τα LED διατίθεται
από τους Εξουσιοδοτημένους Εμπόρους To y o t a .
Φανάρια ημερήσιας οδήγησης / πλευρικά φανάρια (προβολείς xenon)
Σε βλάβη ακινητοποίησης

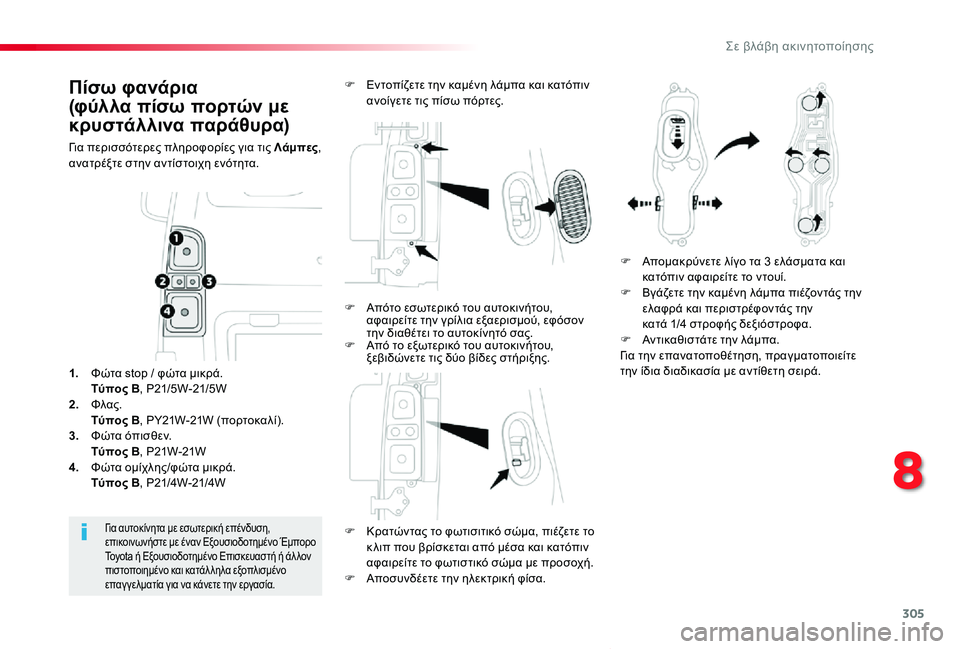

305
Proace-Verso_el_Chap08_En-cas-de-panne_ed01-2019
Πίσω φανάρια
(φύλλα πίσω πορτών με
κρυστάλλινα παράθυρα)
Για περισσότερες πληροφορίες για τις Λάμπες, ανατρέξτε στην αντίστοιχη ενότητα.
F Κρατώντας το φωτισιτικό σώμα, πιέζετε το
κ λιπ που βρίσκεται από μέσα και κατόπιν αφαιρείτε το φωτιστικό σώμα με προσοχή.F Αποσυνδέετε την ηλεκτρική φίσα.
Για αυτοκίνητα με εσωτερική επένδυση, επικοινωνήστε με έναν Εξουσιοδοτημένο Έμπορο Toyota ή Εξουσιοδοτημένο Επισκευαστή ή άλ λον πιστοποιημένο και κατάλ ληλα εξοπλισμένο επαγ γελματία για να κάνετε την εργασία.
1. Φώτα stop / φώτα μικρά. Τύπος Β, P21/5W-21/5W2. Φλας. Τύπος Β, PY21W-21W (πορτοκαλί).3. Φώτα όπισθεν. Τύπος Β, P21W-21W4. Φώτα ομίχλης/φώτα μικρά. Τύπος Β, P21/4W-21/4W
F Εντοπίζετε την καμένη λάμπα και κατόπιν ανοίγετε τις πίσω πόρτες.
F Απομακρύνετε λίγο τα 3 ελάσματα και κατόπιν αφαιρείτε το ντουί.F Βγάζετε την καμένη λάμπα πιέζοντάς την ελαφρά και περιστρέφοντάς την κατά 1/4 στροφής δεξιόστροφα.F Αντικαθιστάτε την λάμπα.Για την επανατοποθέτηση, πραγματοποιείτε την ίδια διαδικασία με αντίθετη σειρά.
F Απότο εσωτερικό του αυτοκινήτου, αφαιρείτε την γρίλια εξαερισμού, εφόσον την διαθέτει το αυτοκίνητό σας.F Από το εξωτερικό του αυτοκινήτου, ξεβιδώνετε τις δύο βίδες στήριξης.
8
Σε βλάβη ακινητοποίησης

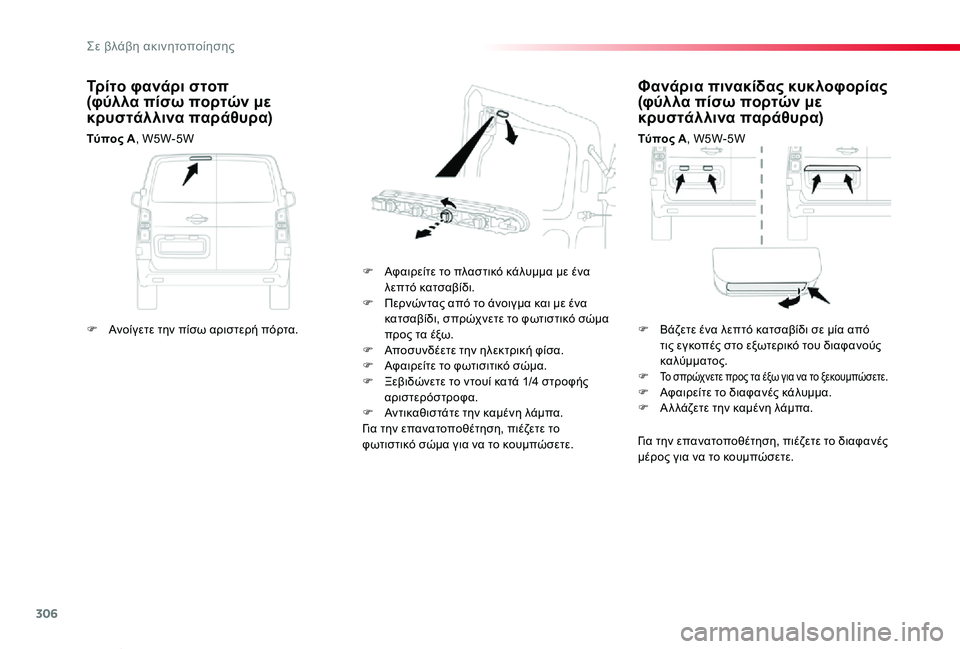

306
Proace-Verso_el_Chap08_En-cas-de-panne_ed01-2019
Φανάρια πινακίδας κυκλοφορίας (φύλλα πίσω πορτών με κρυστάλλινα παράθυρα)
Τύπος A, W5W-5W
F Αφαιρείτε το πλαστικό κάλυμμα με ένα λεπτό κατσαβίδι.F Περνώντας από το άνοιγμα και με ένα κατσαβίδι, σπρώχνετε το φωτιστικό σώμα προς τα έξω.F Αποσυνδέετε την ηλεκτρική φίσα.F Αφαιρείτε το φωτισιτικό σώμα.F Ξεβιδώνετε το ντουί κατά 1/4 στροφής αριστερόστροφα.F Αντικαθιστάτε την καμένη λάμπα.Για την επανατοποθέτηση, πιέζετε το φωτιστικό σώμα για να το κουμπώσετε.
Τρίτο φανάρι στοπ (φύλλα πίσω πορτών με κρυστάλλινα παράθυρα)
Τύπος A, W5W-5W
Για την επανατοποθέτηση, πιέζετε το διαφανές μέρος για να το κουμπώσετε.
F Ανοίγετε την πίσω αριστερή πόρτα.F Βάζετε ένα λεπτό κατσαβίδι σε μία από τις εγκοπές στο εξωτερικό του διαφανούς καλύμματος.F Το σπρώχνετε προς τα έξω για να το ξεκουμπώσετε.F Αφαιρείτε το διαφανές κάλυμμα.F Α λ λάζετε την καμένη λάμπα.
Σε βλάβη ακινητοποίησης

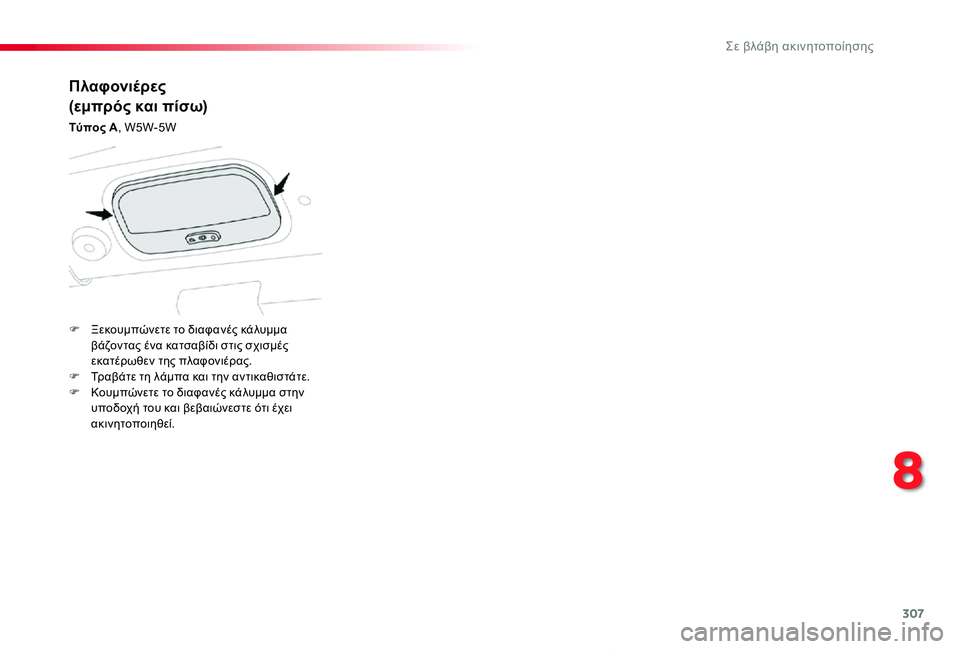

307
Proace-Verso_el_Chap08_En-cas-de-panne_ed01-2019
Πλαφονιέρες
(εμπρός και πίσω)
Τύπος A, W5W-5W
F Ξεκουμπώνετε το διαφανές κάλυμμα βάζοντας ένα κατσαβίδι στις σχισμές εκατέρωθεν της πλαφονιέρας.F Τραβάτε τη λάμπα και την αντικαθιστάτε.F Κουμπώνετε το διαφανές κάλυμμα στην υποδοχή του και βεβαιώνεστε ότι έχει ακινητοποιηθεί.
8
Σε βλάβη ακινητοποίησης

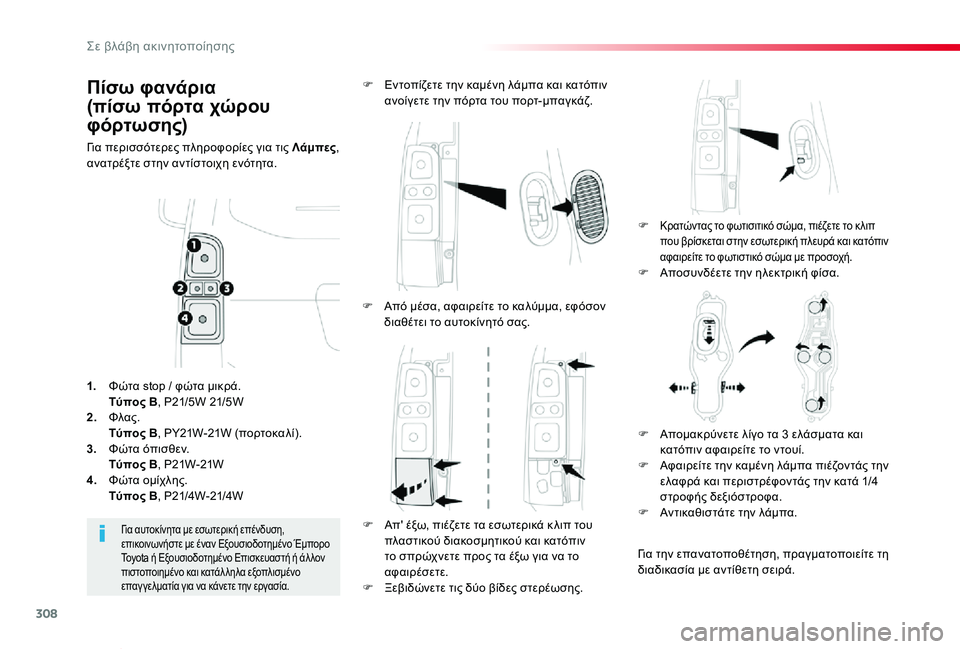

308
Proace-Verso_el_Chap08_En-cas-de-panne_ed01-2019
Πίσω φανάρια
(πίσω πόρτα χώρου
φόρτωσης)
Για περισσότερες πληροφορίες για τις Λάμπες, ανατρέξτε στην αντίστοιχη ενότητα.
F Κρατώντας το φωτισιτικό σώμα, πιέζετε το κ λιπ που βρίσκεται στην εσωτερική πλευρά και κατόπιν
αφαιρείτε το φωτιστικό σώμα με προσοχή.F Αποσυνδέετε την ηλεκτρική φίσα.
F Εντοπίζετε την καμένη λάμπα και κατόπιν ανοίγετε την πόρτα του πορτ-μπαγκάζ.
Για αυτοκίνητα με εσωτερική επένδυση, επικοινωνήστε με έναν Εξουσιοδοτημένο Έμπορο Toyota ή Εξουσιοδοτημένο Επισκευαστή ή άλ λον πιστοποιημένο και κατάλ ληλα εξοπλισμένο επαγ γελματία για να κάνετε την εργασία.
1. Φώτα stop / φώτα μικρά. Τύπος Β, P21/5W 21/5W2. Φλας. Τύπος Β, PY21W-21W (πορτοκαλί).
3. Φώτα όπισθεν. Τύπος Β, P21W-21W4. Φώτα ομίχλης. Τύπος Β, P21/4W-21/4W
F Από μέσα, αφαιρείτε το καλύμμα, εφόσον διαθέτει το αυτοκίνητό σας.
F Απ' έξω, πιέζετε τα εσωτερικά κ λιπ του πλαστικού διακοσμητικού και κατόπιν το σπρώχνετε προς τα έξω για να το αφαιρέσετε.F Ξεβιδώνετε τις δύο βίδες στερέωσης.
F Απομακρύνετε λίγο τα 3 ελάσματα και κατόπιν αφαιρείτε το ντουί.F Αφαιρείτε την καμένη λάμπα πιέζοντάς την ελαφρά και περιστρέφοντάς την κατά 1/4 στροφής δεξιόστροφα.F Αντικαθιστάτε την λάμπα.
Για την επανατοποθέτηση, πραγματοποιείτε τη διαδικασία με αντίθετη σειρά.
Σε βλάβη ακινητοποίησης

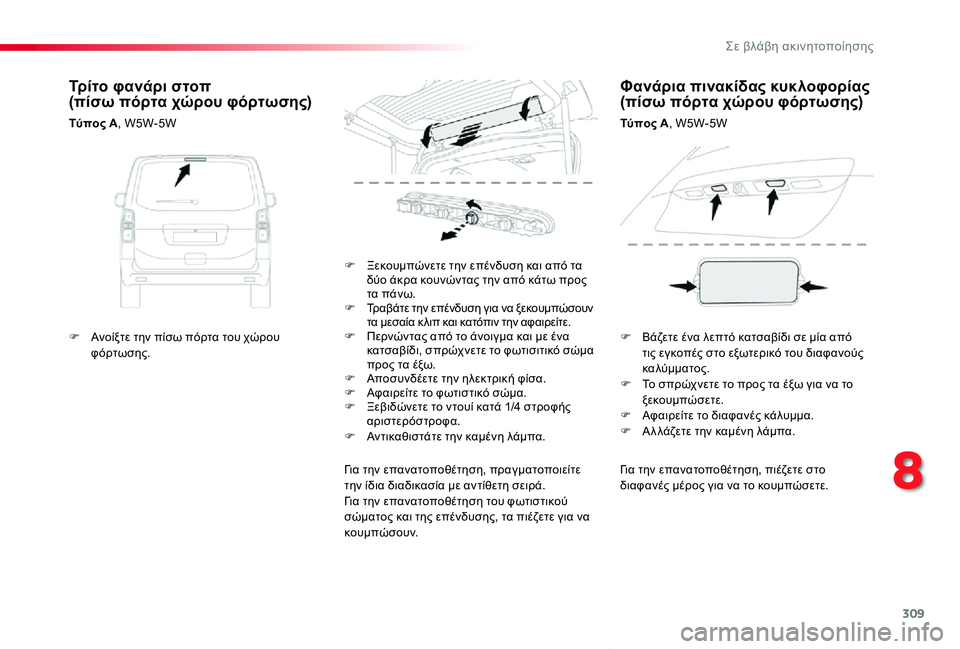

309
Proace-Verso_el_Chap08_En-cas-de-panne_ed01-2019
Για την επανατοποθέτηση, πιέζετε στο διαφανές μέρος για να το κουμπώσετε.
F Ξεκουμπώνετε την επένδυση και από τα δύο άκρα κουνώντας την από κάτω προς τα πάνω.F Τραβάτε την επένδυση για να ξεκουμπώσουν τα μεσαία κ λιπ και κατόπιν την αφαιρείτε.F Περνώντας από το άνοιγμα και με ένα κατσαβίδι, σπρώχνετε το φωτισιτικό σώμα προς τα έξω.F Αποσυνδέετε την ηλεκτρική φίσα.F Αφαιρείτε το φωτιστικό σώμα.F Ξεβιδώνετε το ντουί κατά 1/4 στροφής αριστερόστροφα.F Αντικαθιστάτε την καμένη λάμπα.
Για την επανατοποθέτηση, πραγματοποιείτε την ίδια διαδικασία με αντίθετη σειρά.Για την επανατοποθέτηση του φωτιστικού σώματος και της επένδυσης, τα πιέζετε για να κουμπώσουν.
Τρίτο φανάρι στοπ (πίσω πόρτα χώρου φόρτωσης)
Τύπος A, W5W-5W
Φανάρια πινακίδας κυκλοφορίας (πίσω πόρτα χώρου φόρτωσης)
Τύπος A, W5W-5W
F Ανοίξτε την πίσω πόρτα του χώρου φόρτωσης.F Βάζετε ένα λεπτό κατσαβίδι σε μία από τις εγκοπές στο εξωτερικό του διαφανούς καλύμματος.F Το σπρώχνετε το προς τα έξω για να το ξεκουμπώσετε.F Αφαιρείτε το διαφανές κάλυμμα.F Α λ λάζετε την καμένη λάμπα.
8
Σε βλάβη ακινητοποίησης

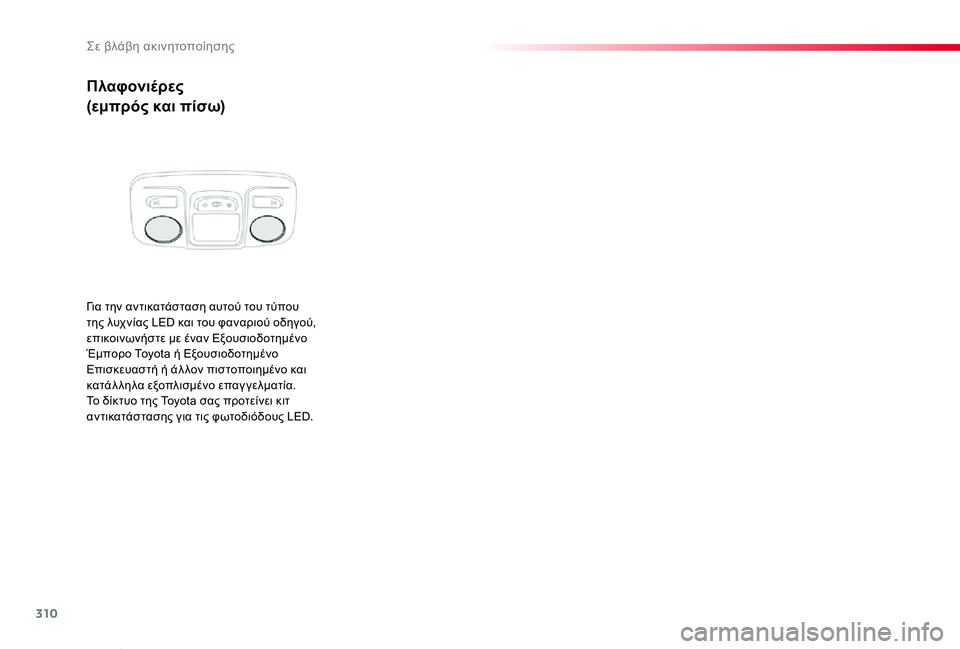

310
Proace-Verso_el_Chap08_En-cas-de-panne_ed01-2019
Πλαφονιέρες
(εμπρός και πίσω)
Για την αντικατάσταση αυτού του τύπου της λυχνίας LED και του φαναριού οδηγού, επικοινωνήστε με έναν Εξουσιοδοτημένο Έμπορο Toyota ή Εξουσιοδοτημένο Επισκευαστή ή άλ λον πιστοποιημένο και κατάλ ληλα εξοπλισμένο επαγ γελματία.Το δίκτυο της Toyota σας προτείνει κιτ αντικατάστασης για τις φωτοδιόδους LED.
Σε βλάβη ακινητοποίησης

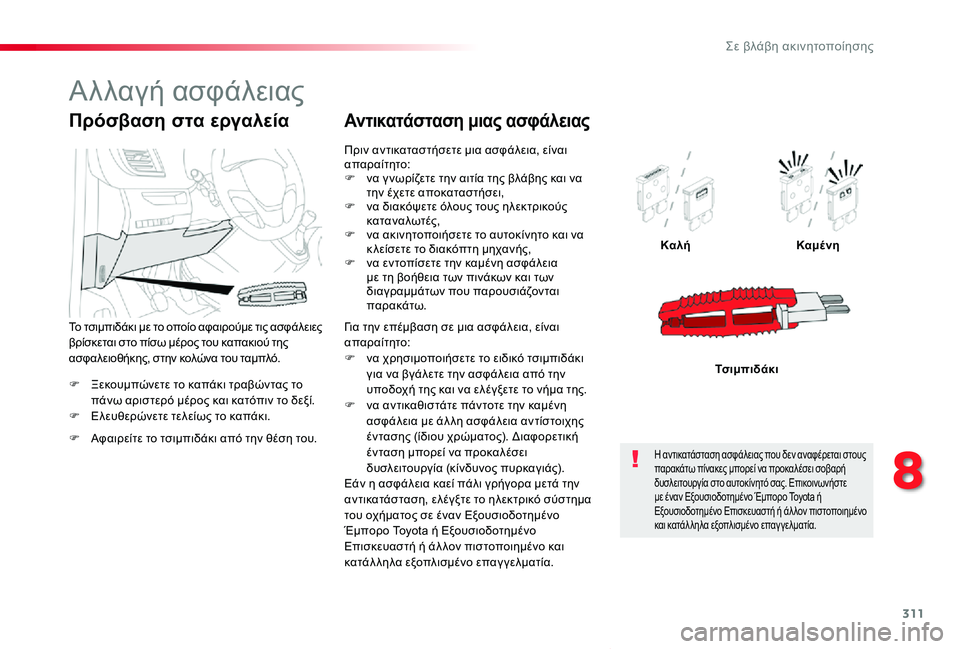

311
Proace-Verso_el_Chap08_En-cas-de-panne_ed01-2019
F Ξεκουμπώνετε το καπάκι τραβώντας το πάνω αριστερό μέρος και κατόπιν το δεξί.F Ελευθερώνετε τελείως το καπάκι.
ΚαλήΚαμένη
Τσιμπιδάκι
Πρόσβαση στα εργαλεία
F Αφαιρείτε το τσιμπιδάκι από την θέση του.
Το τσιμπιδάκι με το οποίο αφαιρούμε τις ασφάλειες βρίσκεται στο πίσω μέρος του καπακιού της ασφαλειοθήκης, στην κολώνα του ταμπλό.
Πριν αντικαταστήσετε μια ασφάλεια, είναι απαραίτητο:F να γ νωρίζετε την αιτία της βλάβης και να την έχετε αποκαταστήσει,F να διακόψετε όλους τους ηλεκτρικούς καταναλωτές,F να ακινητοποιήσετε το αυτοκίνητο και να κ λείσετε το διακόπτη μηχανής,F να εντοπίσετε την καμένη ασφάλεια με τη βοήθεια των πινάκων και των διαγραμμάτων που παρουσιάζονται παρακάτω.
Αντικατάσταση μιας ασφάλειας
Για την επέμβαση σε μια ασφάλεια, είναι απαραίτητο:F να χρησιμοποιήσετε το ειδικό τσιμπιδάκι για να βγάλετε την ασφάλεια από την υποδοχή της και να ελέγξετε το νήμα της.F να αντικαθιστάτε πάντοτε την καμένη ασφάλεια με άλ λη ασφάλεια αντίστοιχης έντασης (ίδιου χρώματος). Διαφορετική ένταση μπορεί να προκαλέσει δυσλειτουργία (κίνδυνος πυρκαγιάς).Εάν η ασφάλεια καεί πάλι γρήγορα μετά την αντικατάσταση, ελέγξτε το ηλεκτρικό σύστημα του οχήματος σε έναν Εξουσιοδοτημένο Έμπορο Toyota ή Εξουσιοδοτημένο
Επισκευαστή ή άλ λον πιστοποιημένο και κατάλ ληλα εξοπλισμένο επαγ γελματία.
Η αντικατάσταση ασφάλειας που δεν αναφέρεται στους παρακάτω πίνακες μπορεί να προκαλέσει σοβαρή δυσλειτουργία στο αυτοκίνητό σας. Επικοινωνήστε με έναν Εξουσιοδοτημένο Έμπορο Toyota ή Εξουσιοδοτημένο Επισκευαστή ή άλ λον πιστοποιημένο και κατάλ ληλα εξοπλισμένο επαγ γελματία.
Αλλαγή ασφάλειας
8
Σε βλάβη ακινητοποίησης
