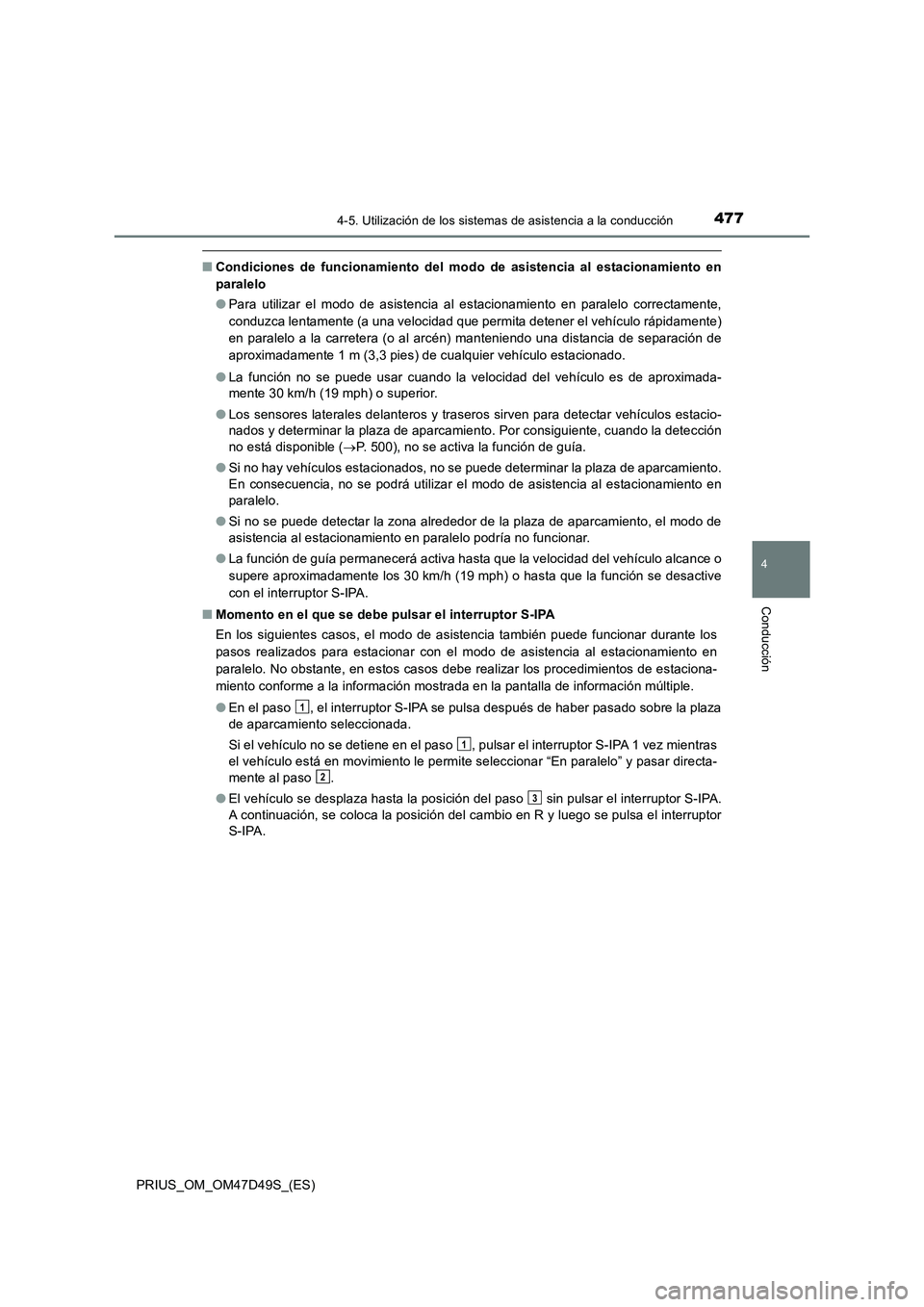

4774-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47D49S_(ES)
■Condiciones de funcionamiento del modo de asistencia al estacionamiento en
paralelo
●Para utilizar el modo de asistencia al estacionamiento en paralelo correctamente,
conduzca lentamente (a una velocidad que permita detener el vehículo rápidamente)
en paralelo a la carretera (o al arcén) manteniendo una distancia de separación de
aproximadamente 1 m (3,3 pies) de cualquier vehículo estacionado.
●La función no se puede usar cuando la velocidad del vehículo es de aproximada-
mente 30 km/h (19 mph) o superior.
●Los sensores laterales delanteros y traseros sirven para detectar vehículos estacio-
nados y determinar la plaza de aparcamiento. Por consiguiente, cuando la detección
no está disponible (P. 500), no se activa la función de guía.
●Si no hay vehículos estacionados, no se puede determinar la plaza de aparcamiento.
En consecuencia, no se podrá utilizar el modo de asistencia al estacionamiento en
paralelo.
●Si no se puede detectar la zona alrededor de la plaza de aparcamiento, el modo de
asistencia al estacionamiento en paralelo podría no funcionar.
●La función de guía permanecerá activa hasta que la velocidad del vehículo alcance o
supere aproximadamente los 30 km/h (19 mph) o hasta que la función se desactive
con el interruptor S-IPA.
■Momento en el que se debe pulsar el interruptor S-IPA
En los siguientes casos, el modo de asistencia también puede funcionar durante los
pasos realizados para estacionar con el modo de asistencia al estacionamiento en
paralelo. No obstante, en estos casos debe realizar los procedimientos de estaciona-
miento conforme a la información mostrada en la pantalla de información múltiple.
●En el paso , el interruptor S-IPA se pulsa después de haber pasado sobre la plaza
de aparcamiento seleccionada.
Si el vehículo no se detiene en el paso , pulsar el interruptor S-IPA 1 vez mientras
el vehículo está en movimiento le permite seleccionar “En paralelo” y pasar directa-
mente al paso .
●El vehículo se desplaza hasta la posición del paso sin pulsar el interruptor S-IPA.
A continuación, se coloca la posición del cambio en R y luego se pulsa el interruptor
S-IPA.
1
1
2
3

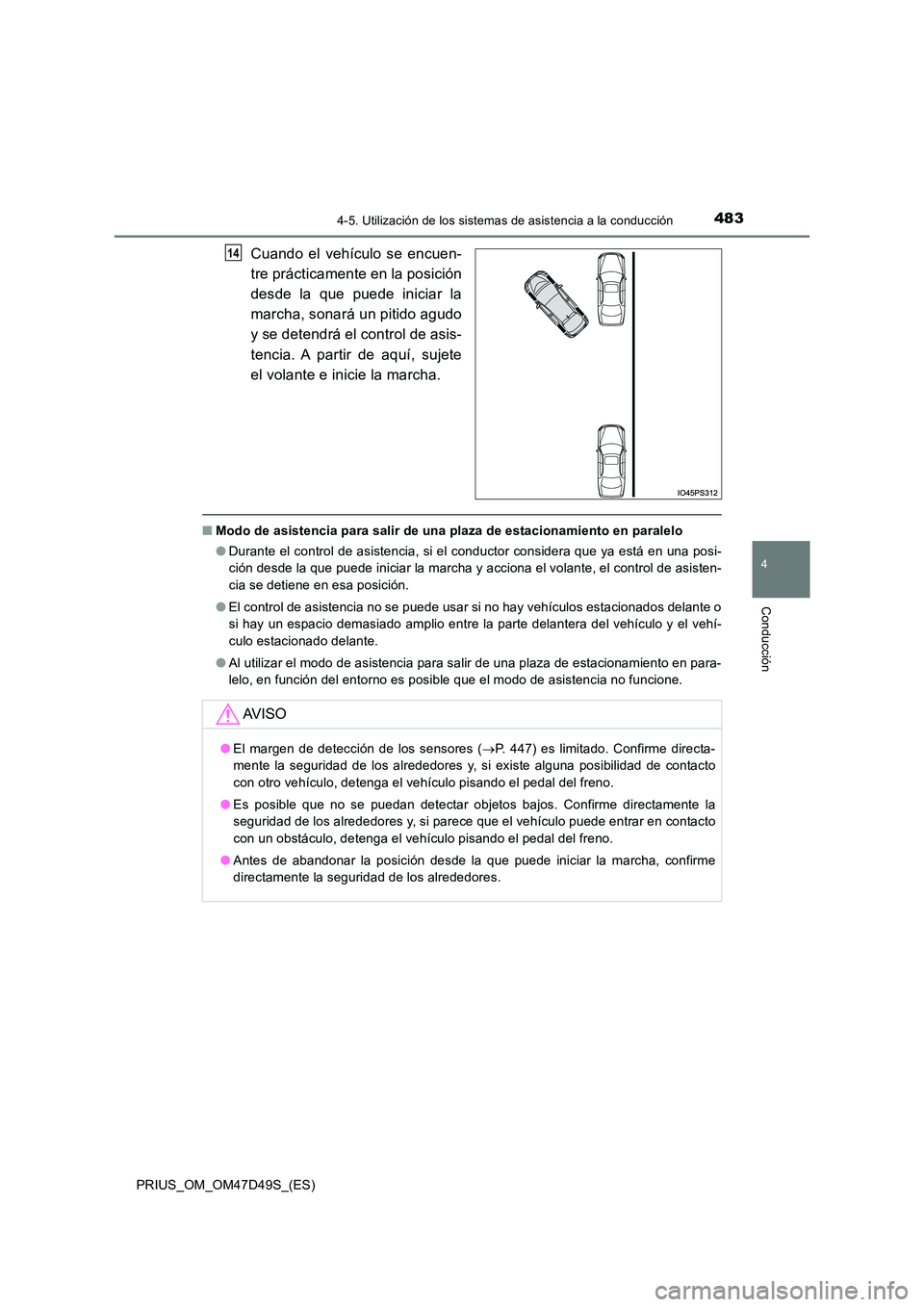

4834-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47D49S_(ES)
Cuando el vehículo se encuen-
tre prácticamente en la posición
desde la que puede iniciar la
marcha, sonará un pitido agudo
y se detendrá el control de asis-
tencia. A partir de aquí, sujete
el volante e inicie la marcha.
■ Modo de asistencia para salir de una plaza de estacionamiento en paralelo
● Durante el control de asistencia, si el conductor considera que ya está en una posi-
ción desde la que puede iniciar la marcha y acciona el volante, el control de asisten-
cia se detiene en esa posición.
● El control de asistencia no se puede usar si no hay vehículos estacionados delante o
si hay un espacio demasiado amplio entre la parte delantera del vehículo y el vehí-
culo estacionado delante.
● Al utilizar el modo de asistencia para salir de una plaza de estacionamiento en para-
lelo, en función del entorno es posible que el modo de asistencia no funcione.
14
AV I S O
● El margen de detección de los sensores (P. 447) es limitado. Confirme directa-
mente la seguridad de los alrededores y, si existe alguna posibilidad de contacto
con otro vehículo, detenga el vehículo pisando el pedal del freno.
● Es posible que no se puedan detectar objetos bajos. Confirme directamente la
seguridad de los alrededores y, si parece que el vehículo puede entrar en contacto
con un obstáculo, detenga el vehículo pisando el pedal del freno.
● Antes de abandonar la posición desde la que puede iniciar la marcha, confirme
directamente la seguridad de los alrededores.

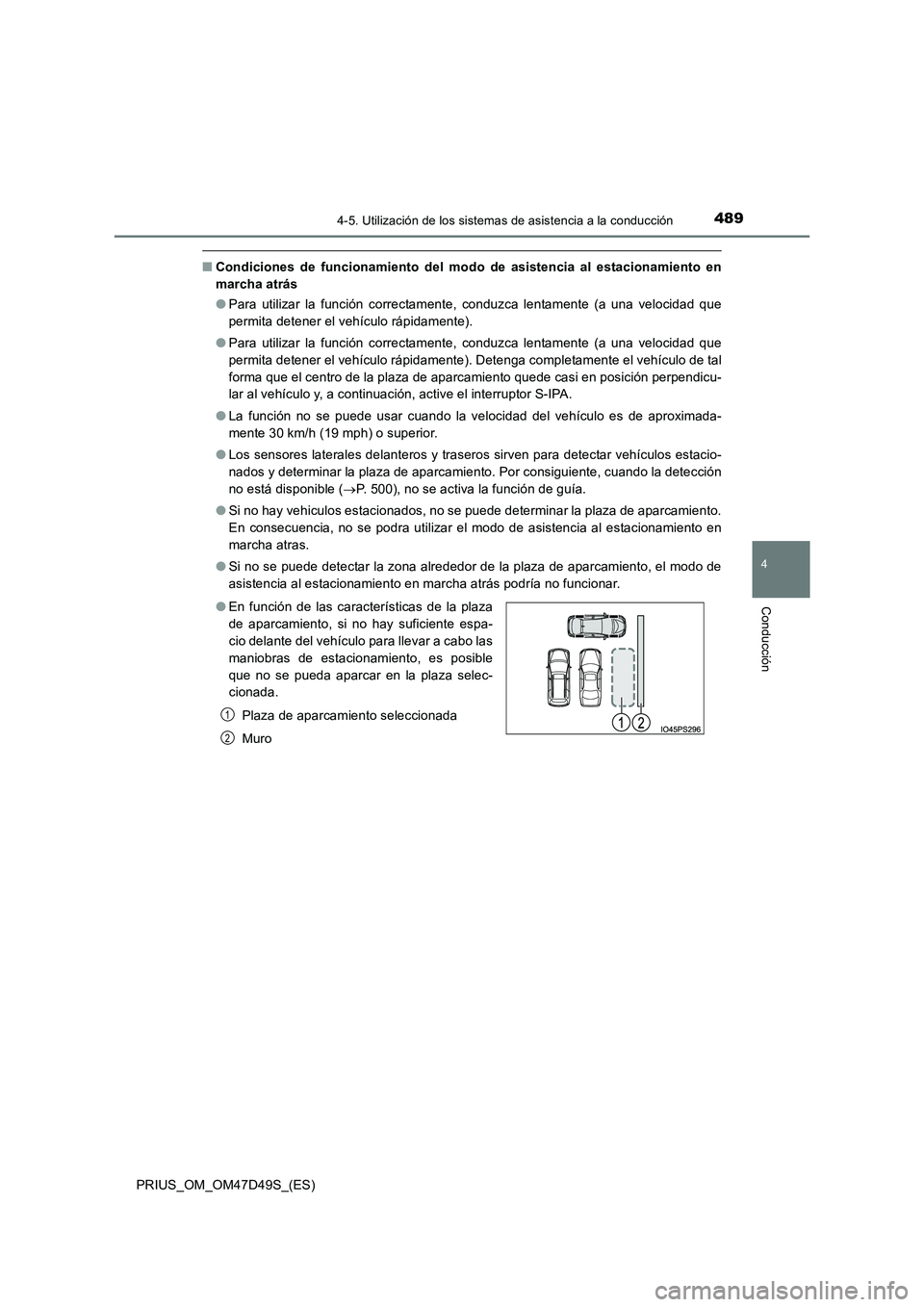

4894-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47D49S_(ES)
■Condiciones de funcionamiento del modo de asistencia al estacionamiento en
marcha atrás
● Para utilizar la función correctamente, conduzca lentamente (a una velocidad que
permita detener el vehículo rápidamente).
● Para utilizar la función correctamente, conduzca lentamente (a una velocidad que
permita detener el vehículo rápidamente). Detenga completamente el vehículo de tal
forma que el centro de la plaza de aparcamiento quede casi en posición perpendicu-
lar al vehículo y, a continuación, active el interruptor S-IPA.
● La función no se puede usar cuando la velocidad del vehículo es de aproximada-
mente 30 km/h (19 mph) o superior.
● Los sensores laterales delanteros y traseros sirven para detectar vehículos estacio-
nados y determinar la plaza de aparcamiento. Por consiguiente, cuando la detección
no está disponible ( P. 500), no se activa la función de guía.
● Si no hay vehiculos estacionados, no se puede determinar la plaza de aparcamiento.
En consecuencia, no se podra utilizar el modo de asistencia al estacionamiento en
marcha atras.
● Si no se puede detectar la zona alrededor de la plaza de aparcamiento, el modo de
asistencia al estacionamiento en marcha atrás podría no funcionar.
● En función de las características de la plaza
de aparcamiento, si no hay suficiente espa-
cio delante del vehículo para llevar a cabo las
maniobras de estacionamiento, es posible
que no se pueda aparcar en la plaza selec-
cionada.
Plaza de aparcamiento seleccionada
Muro
1
2

4904-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47D49S_(ES)
■ Consejos para utilizar el modo de asistencia al estacionamiento en marcha atrás
● Deje una separación de aproximadamente
1 m (3,3 pies) entre usted y los vehículos
estacionados, y aproxímese a la plaza de
aparcamiento seleccionada. Si la distancia
entre su vehículo y los vehículos estaciona-
dos es demasiado grande, los sensores late-
rales delanteros y traseros podrían no
detectar los vehículos estacionados.
● Detenga el vehículo de tal forma que el cen-
tro de la plaza de aparcamiento seleccionada
quede perpendicular al vehículo. No pulse el
interruptor S-IPA hasta que el vehículo se
haya detenido por completo.
AV I S O
● Si la superficie de la carretera está hundida o inclinada, no se podrá determinar
correctamente la plaza de aparcamiento seleccionada. En consecuencia, el vehí-
culo podría estacionarse en ángulo o desviarse de la plaza de aparcamiento. En
tales casos, no use el modo de asistencia al estacionamiento en marcha atrás.
● Al estacionar en un espacio estrecho, el vehículo se acercará a los vehículos adya-
centes. Si parece que el vehículo podría entrar en contacto, detenga el vehículo
pisando el pedal del freno.
● Es posible que no se puedan detectar objetos bajos. Confirme directamente la
seguridad de los alrededores y, si parece que el vehículo puede entrar en contacto
con un obstáculo, detenga el vehículo pisando el pedal del freno.
● En función del entorno, por ejemplo, si hay otros vehículos aparcados, el vehículo
podría estacionarse en ángulo o desviarse de la plaza de aparcamiento. Ajuste
manualmente la alineación del vehículo, si es necesario.
1 m
(3,3 pies)

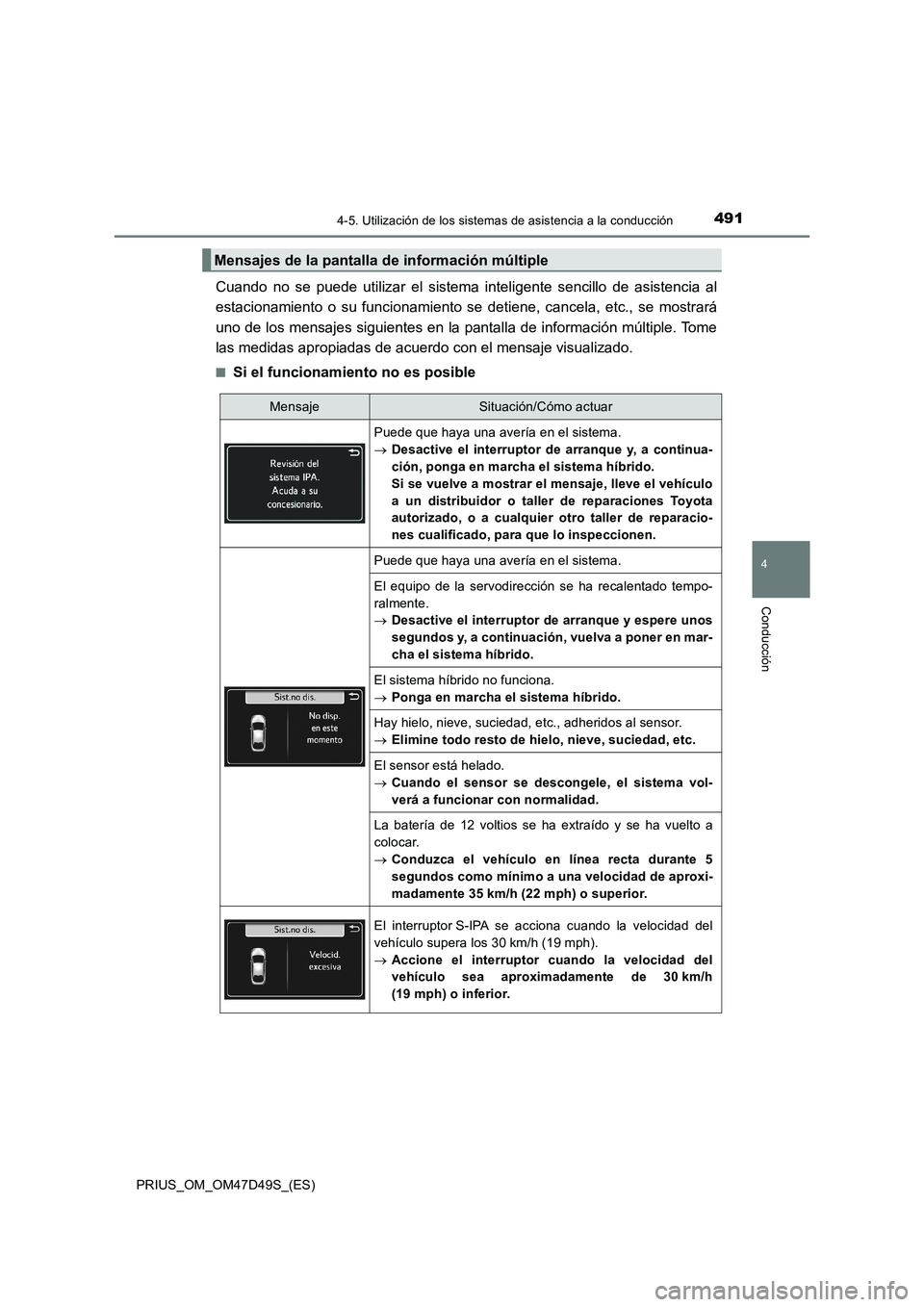

4914-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47D49S_(ES)
Cuando no se puede utilizar el sistema inteligente sencillo de asistencia al
estacionamiento o su funcionamiento se detiene, cancela, etc., se mostrará
uno de los mensajes siguientes en la pantalla de información múltiple. Tome
las medidas apropiadas de acuerdo con el mensaje visualizado.
■Si el funcionamiento no es posible
Mensajes de la pantalla de información múltiple
MensajeSituación/Cómo actuar
Puede que haya una avería en el sistema.
Desactive el interruptor de arranque y, a continua-
ción, ponga en marcha el sistema híbrido.
Si se vuelve a mostrar el mensaje, lleve el vehículo
a un distribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparacio-
nes cualificado, para que lo inspeccionen.
Puede que haya una avería en el sistema.
El equipo de la servodirección se ha recalentado tempo-
ralmente.
Desactive el interruptor de arranque y espere unos
segundos y, a continuación, vuelva a poner en mar-
cha el sistema híbrido.
El sistema híbrido no funciona.
Ponga en marcha el sistema híbrido.
Hay hielo, nieve, suciedad, etc., adheridos al sensor.
Elimine todo resto de hielo, nieve, suciedad, etc.
El sensor está helado.
Cuando el sensor se descongele, el sistema vol-
verá a funcionar con normalidad.
La batería de 12 voltios se ha extraído y se ha vuelto a
colocar.
Conduzca el vehículo en línea recta durante 5
segundos como mínimo a una velocidad de aproxi-
madamente 35 km/h (22 mph) o superior.
El interruptor S-IPA se acciona cuando la velocidad del
vehículo supera los 30 km/h (19 mph).
Accione el interruptor cuando la velocidad del
vehículo sea aproximadamente de 30 km/h
(19 mph) o inferior.

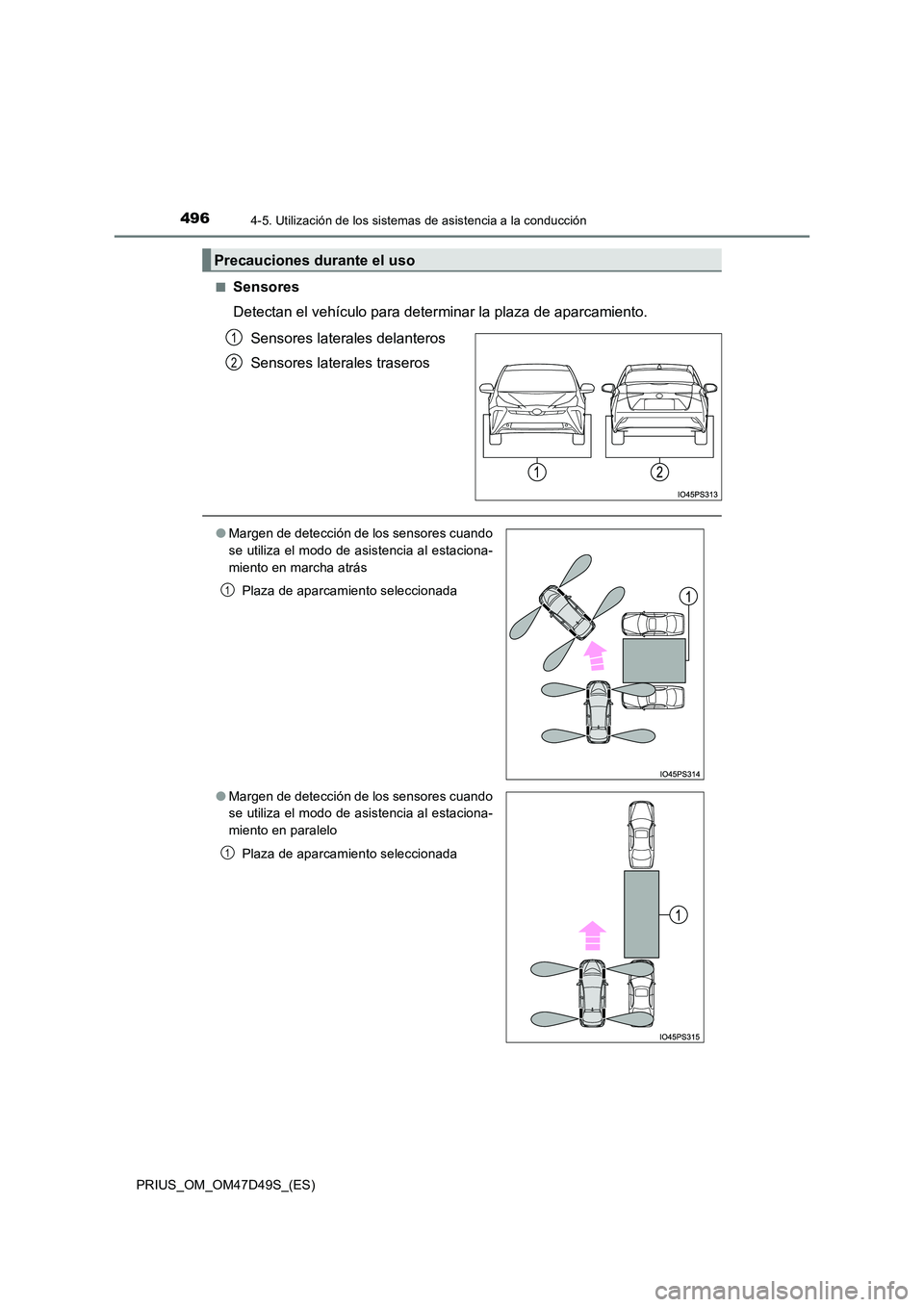

4964-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47D49S_(ES)
■Sensores
Detectan el vehículo para determinar la plaza de aparcamiento.
Sensores laterales delanteros
Sensores laterales traseros
Precauciones durante el uso
1
2
● Margen de detección de los sensores cuando
se utiliza el modo de asistencia al estaciona-
miento en marcha atrás
Plaza de aparcamiento seleccionada
● Margen de detección de los sensores cuando
se utiliza el modo de asistencia al estaciona-
miento en paralelo
Plaza de aparcamiento seleccionada
1
1

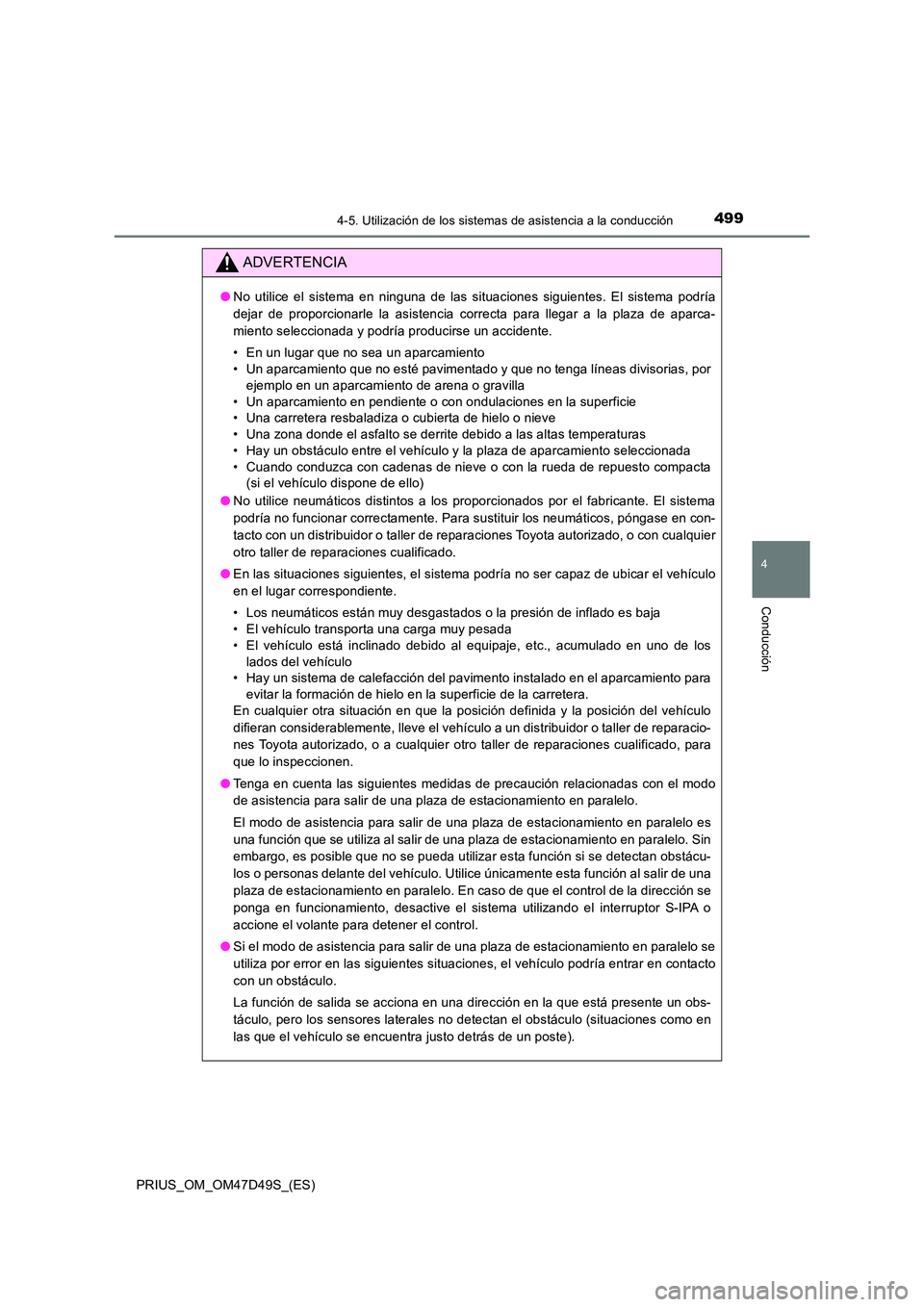

4994-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47D49S_(ES)
ADVERTENCIA
●No utilice el sistema en ninguna de las situaciones siguientes. El sistema podría
dejar de proporcionarle la asistencia correcta para llegar a la plaza de aparca-
miento seleccionada y podría producirse un accidente.
• En un lugar que no sea un aparcamiento
• Un aparcamiento que no esté pavimentado y que no tenga líneas divisorias, por
ejemplo en un aparcamiento de arena o gravilla
• Un aparcamiento en pendiente o con ondulaciones en la superficie
• Una carretera resbaladiza o cubierta de hielo o nieve
• Una zona donde el asfalto se derrite debido a las altas temperaturas
• Hay un obstáculo entre el vehículo y la plaza de aparcamiento seleccionada
• Cuando conduzca con cadenas de nieve o con la rueda de repuesto compacta
(si el vehículo dispone de ello)
● No utilice neumáticos distintos a los proporcionados por el fabricante. El sistema
podría no funcionar correctamente. Para sustituir los neumáticos, póngase en con-
tacto con un distribuidor o taller de reparaciones Toyota autorizado, o con cualquier
otro taller de reparaciones cualificado.
● En las situaciones siguientes, el sistema podría no ser capaz de ubicar el vehículo
en el lugar correspondiente.
• Los neumáticos están muy desgastados o la presión de inflado es baja
• El vehículo transporta una carga muy pesada
• El vehículo está inclinado debido al equipaje, etc., acumulado en uno de los
lados del vehículo
• Hay un sistema de calefacción del pavimento instalado en el aparcamiento para
evitar la formación de hielo en la superficie de la carretera.
En cualquier otra situación en que la posición definida y la posición del vehículo
difieran considerablemente, lleve el vehículo a un distribuidor o taller de reparacio-
nes Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para
que lo inspeccionen.
● Tenga en cuenta las siguientes medidas de precaución relacionadas con el modo
de asistencia para salir de una plaza de estacionamiento en paralelo.
El modo de asistencia para salir de una plaza de estacionamiento en paralelo es
una función que se utiliza al salir de una plaza de estacionamiento en paralelo. Sin
embargo, es posible que no se pueda utilizar esta función si se detectan obstácu-
los o personas delante del vehículo. Utilice únicamente esta función al salir de una
plaza de estacionamiento en paralelo. En caso de que el control de la dirección se
ponga en funcionamiento, desactive el sistema utilizando el interruptor S-IPA o
accione el volante para detener el control.
● Si el modo de asistencia para salir de una plaza de estacionamiento en paralelo se
utiliza por error en las siguientes situaciones, el vehículo podría entrar en contacto
con un obstáculo.
La función de salida se acciona en una dirección en la que está presente un obs-
táculo, pero los sensores laterales no detectan el obstáculo (situaciones como en
las que el vehículo se encuentra justo detrás de un poste).

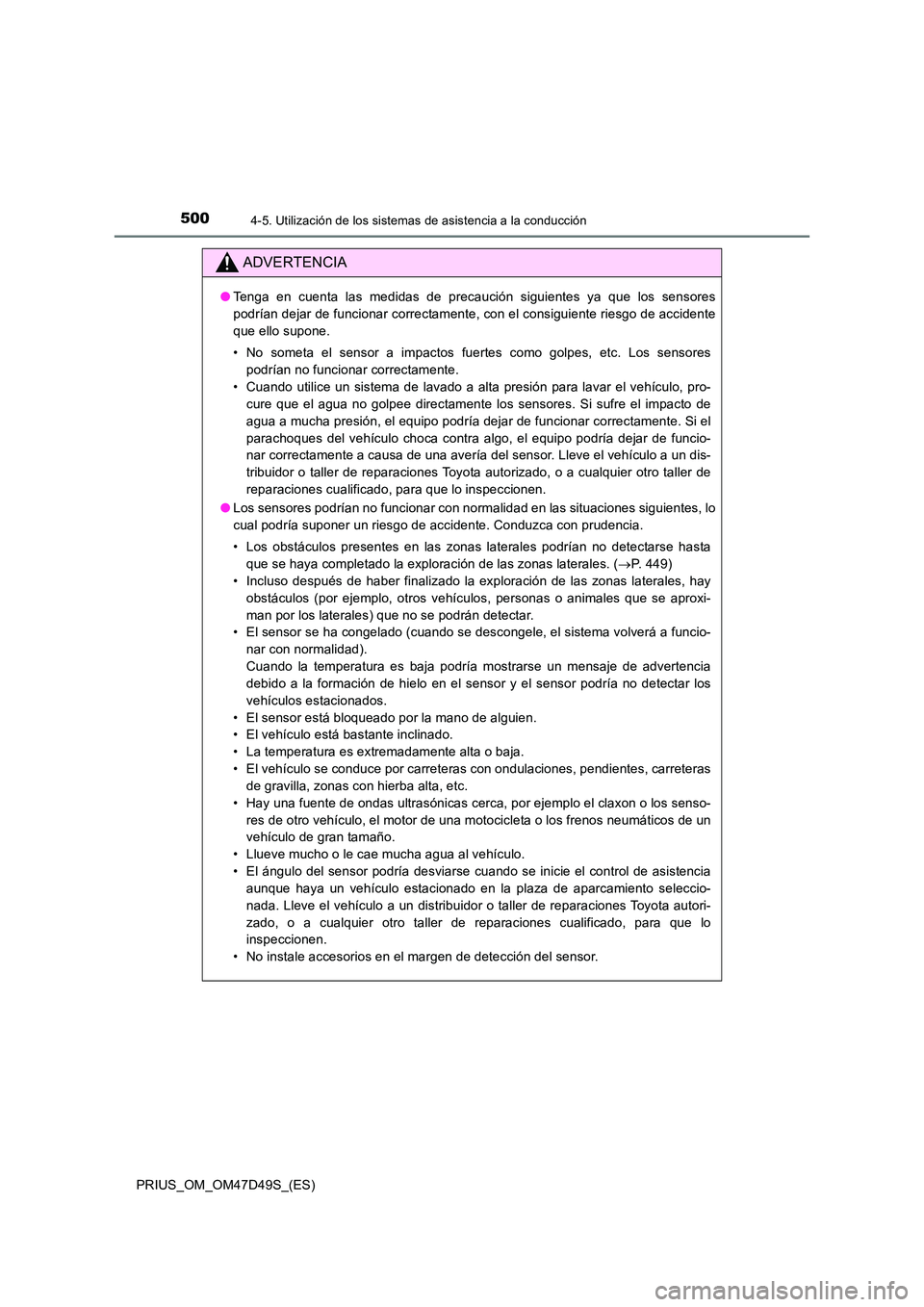

5004-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47D49S_(ES)
ADVERTENCIA
●Tenga en cuenta las medidas de precaución siguientes ya que los sensores
podrían dejar de funcionar correctamente, con el consiguiente riesgo de accidente
que ello supone.
• No someta el sensor a impactos fuertes como golpes, etc. Los sensores
podrían no funcionar correctamente.
• Cuando utilice un sistema de lavado a alta presión para lavar el vehículo, pro-
cure que el agua no golpee directamente los sensores. Si sufre el impacto de
agua a mucha presión, el equipo podría dejar de funcionar correctamente. Si el
parachoques del vehículo choca contra algo, el equipo podría dejar de funcio-
nar correctamente a causa de una avería del sensor. Lleve el vehículo a un dis-
tribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de
reparaciones cualificado, para que lo inspeccionen.
● Los sensores podrían no funcionar con normalidad en las situaciones siguientes, lo
cual podría suponer un riesgo de accidente. Conduzca con prudencia.
• Los obstáculos presentes en las zonas laterales podrían no detectarse hasta
que se haya completado la exploración de las zonas laterales. ( P. 449)
• Incluso después de haber finalizado la exploración de las zonas laterales, hay
obstáculos (por ejemplo, otros vehículos, personas o animales que se aproxi-
man por los laterales) que no se podrán detectar.
• El sensor se ha congelado (cuando se descongele, el sistema volverá a funcio-
nar con normalidad).
Cuando la temperatura es baja podría mostrarse un mensaje de advertencia
debido a la formación de hielo en el sensor y el sensor podría no detectar los
vehículos estacionados.
• El sensor está bloqueado por la mano de alguien.
• El vehículo está bastante inclinado.
• La temperatura es extremadamente alta o baja.
• El vehículo se conduce por carreteras con ondulaciones, pendientes, carreteras
de gravilla, zonas con hierba alta, etc.
• Hay una fuente de ondas ultrasónicas cerca, por ejemplo el claxon o los senso-
res de otro vehículo, el motor de una motocicleta o los frenos neumáticos de un
vehículo de gran tamaño.
• Llueve mucho o le cae mucha agua al vehículo.
• El ángulo del sensor podría desviarse cuando se inicie el control de asistencia
aunque haya un vehículo estacionado en la plaza de aparcamiento seleccio-
nada. Lleve el vehículo a un distribuidor o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de reparaciones cualificado, para que lo
inspeccionen.
• No instale accesorios en el margen de detección del sensor.
