4554-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47D49S_(ES)

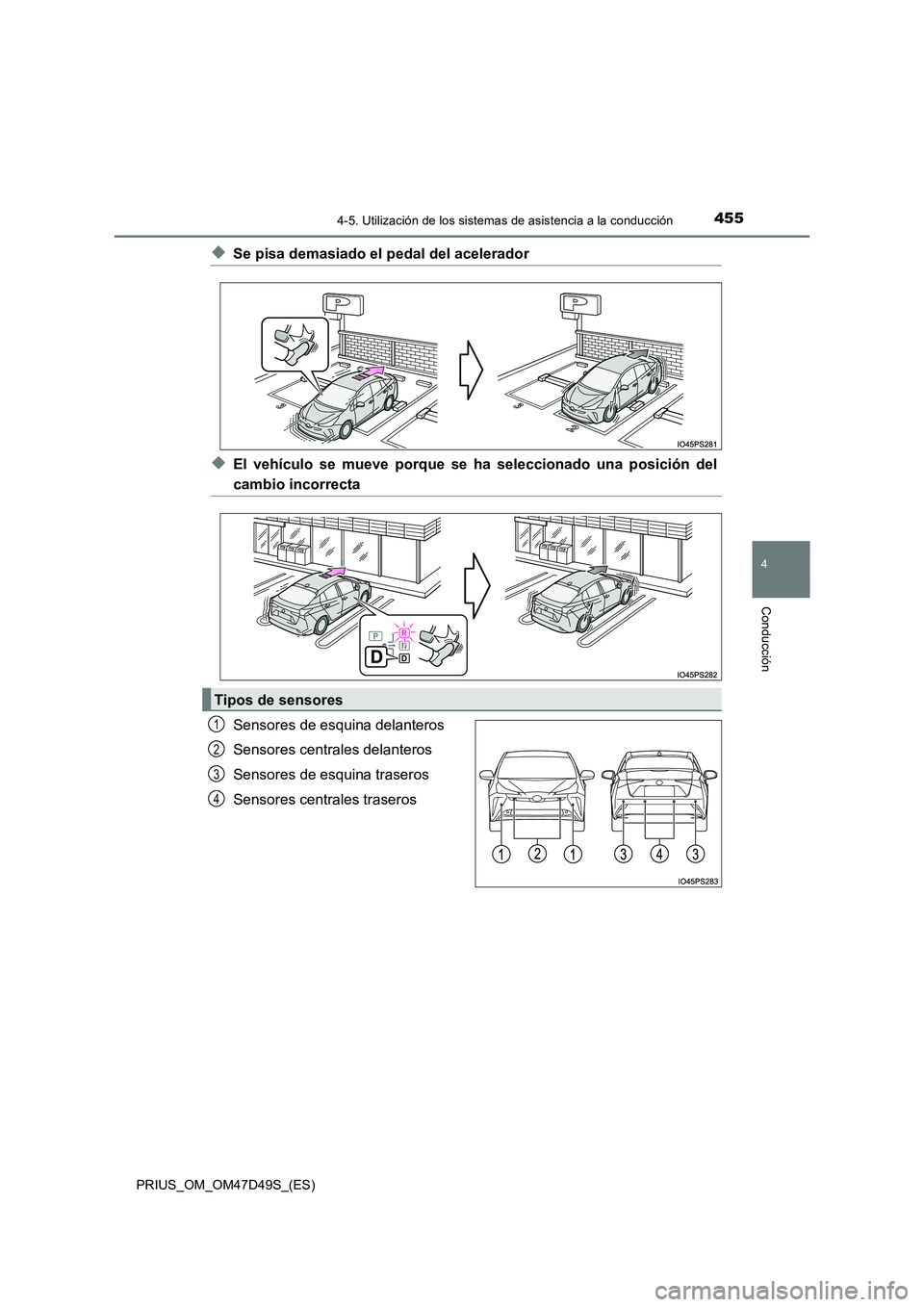

◆Se pisa demasiado el pedal del acelerador
◆El vehículo se mueve porque se ha seleccionado una posición del
cambio incorrecta
Sensores de esquina delanteros
Sensores centrales delanteros
Sensores de esquina traseros
Sensores centrales traseros
Tipos de sensores
1
2
3
4

4604-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47D49S_(ES)

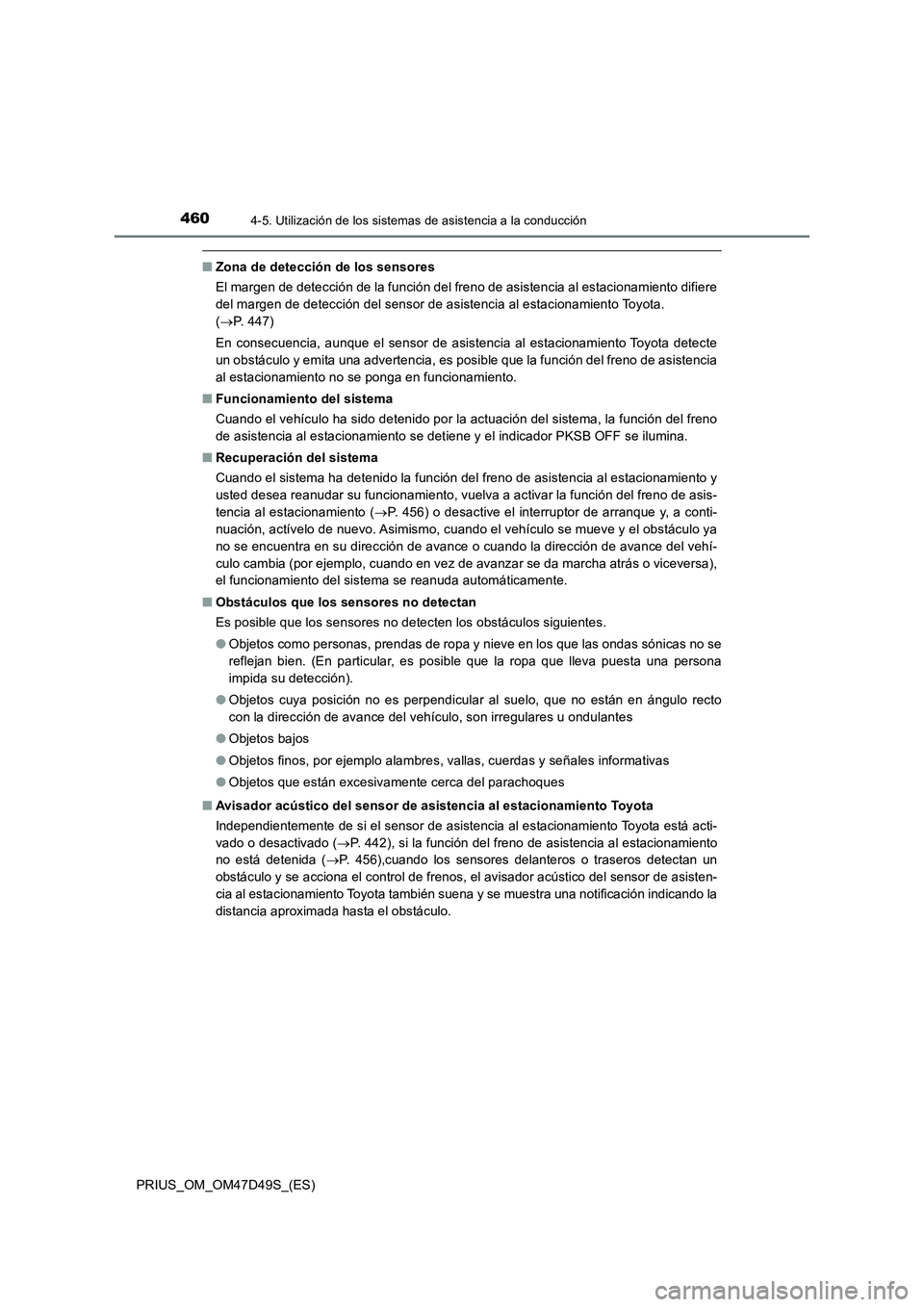

■Zona de detección de los sensores
El margen de detección de la función del freno de asistencia al estacionamiento difiere
del margen de detección del sensor de asistencia al estacionamiento Toyota.
(P. 4 4 7 )
En consecuencia, aunque el sensor de asistencia al estacionamiento Toyota detecte
un obstáculo y emita una advertencia, es posible que la función del freno de asistencia
al estacionamiento no se ponga en funcionamiento.
■Funcionamiento del sistema
Cuando el vehículo ha sido detenido por la actuación del sistema, la función del freno
de asistencia al estacionamiento se detiene y el indicador PKSB OFF se ilumina.
■Recuperación del sistema
Cuando el sistema ha detenido la función del freno de asistencia al estacionamiento y
usted desea reanudar su funcionamiento, vuelva a activar la función del freno de asis-
tencia al estacionamiento (P. 456) o desactive el interruptor de arranque y, a conti-
nuación, actívelo de nuevo. Asimismo, cuando el vehículo se mueve y el obstáculo ya
no se encuentra en su dirección de avance o cuando la dirección de avance del vehí-
culo cambia (por ejemplo, cuando en vez de avanzar se da marcha atrás o viceversa),
el funcionamiento del sistema se reanuda automáticamente.
■Obstáculos que los sensores no detectan
Es posible que los sensores no detecten los obstáculos siguientes.
●Objetos como personas, prendas de ropa y nieve en los que las ondas sónicas no se
reflejan bien. (En particular, es posible que la ropa que lleva puesta una persona
impida su detección).
●Objetos cuya posición no es perpendicular al suelo, que no están en ángulo recto
con la dirección de avance del vehículo, son irregulares u ondulantes
●Objetos bajos
●Objetos finos, por ejemplo alambres, vallas, cuerdas y señales informativas
●Objetos que están excesivamente cerca del parachoques
■Avisador acústico del sensor de asistencia al estacionamiento Toyota
Independientemente de si el sensor de asistencia al estacionamiento Toyota está acti-
vado o desactivado (P. 442), si la función del freno de asistencia al estacionamiento
no está detenida (P. 456),cuando los sensores delanteros o traseros detectan un
obstáculo y se acciona el control de frenos, el avisador acústico del sensor de asisten-
cia al estacionamiento Toyota también suena y se muestra una notificación indicando la
distancia aproximada hasta el obstáculo.

4614-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47D49S_(ES)

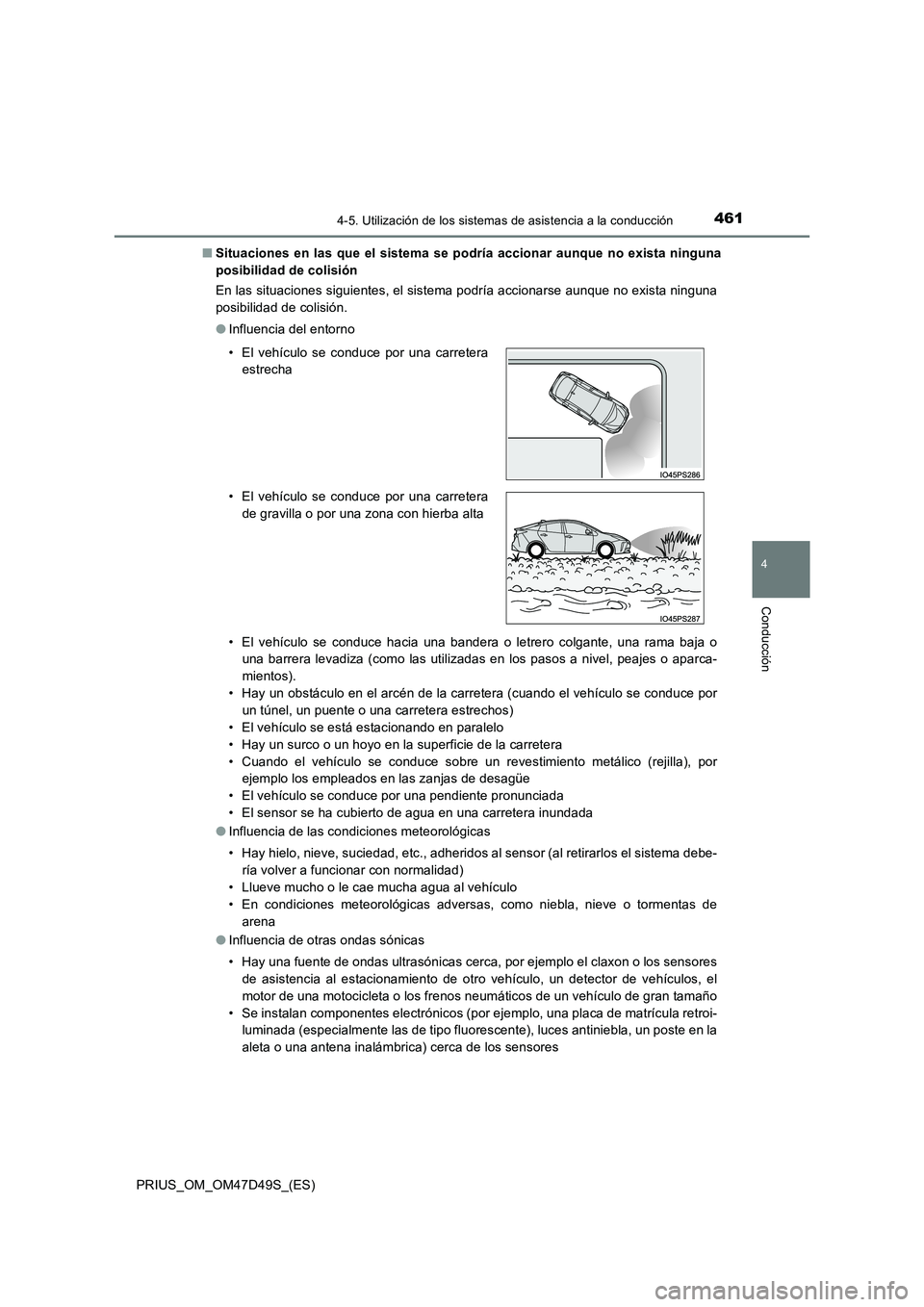

■ Situaciones en las que el sistema se podría accionar aunque no exista ninguna
posibilidad de colisión
En las situaciones siguientes, el sistema podría accionarse aunque no exista ninguna
posibilidad de colisión.
● Influencia del entorno
• El vehículo se conduce hacia una bandera o letrero colgante, una rama baja o
una barrera levadiza (como las utilizadas en los pasos a nivel, peajes o aparca-
mientos).
• Hay un obstáculo en el arcén de la carretera (cuando el vehículo se conduce por
un túnel, un puente o una carretera estrechos)
• El vehículo se está estacionando en paralelo
• Hay un surco o un hoyo en la superficie de la carretera
• Cuando el vehículo se conduce sobre un revestimiento metálico (rejilla), por
ejemplo los empleados en las zanjas de desagüe
• El vehículo se conduce por una pendiente pronunciada
• El sensor se ha cubierto de agua en una carretera inundada
● Influencia de las condiciones meteorológicas
• Hay hielo, nieve, suciedad, etc., adheridos al sensor (al retirarlos el sistema debe-
ría volver a funcionar con normalidad)
• Llueve mucho o le cae mucha agua al vehículo
• En condiciones meteorológicas adversas, como niebla, nieve o tormentas de
arena
● Influencia de otras ondas sónicas
• Hay una fuente de ondas ultrasónicas cerca, por ejemplo el claxon o los sensores
de asistencia al estacionamiento de otro vehículo, un detector de vehículos, el
motor de una motocicleta o los frenos neumáticos de un vehículo de gran tamaño
• Se instalan componentes electrónicos (por ejemplo, una placa de matrícula retroi-
luminada (especialmente las de tipo fluorescente), luces antiniebla, un poste en la
aleta o una antena inalámbrica) cerca de los sensores
• El vehículo se conduce por una carretera
estrecha
• El vehículo se conduce por una carretera
de gravilla o por una zona con hierba alta

4624-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47D49S_(ES)

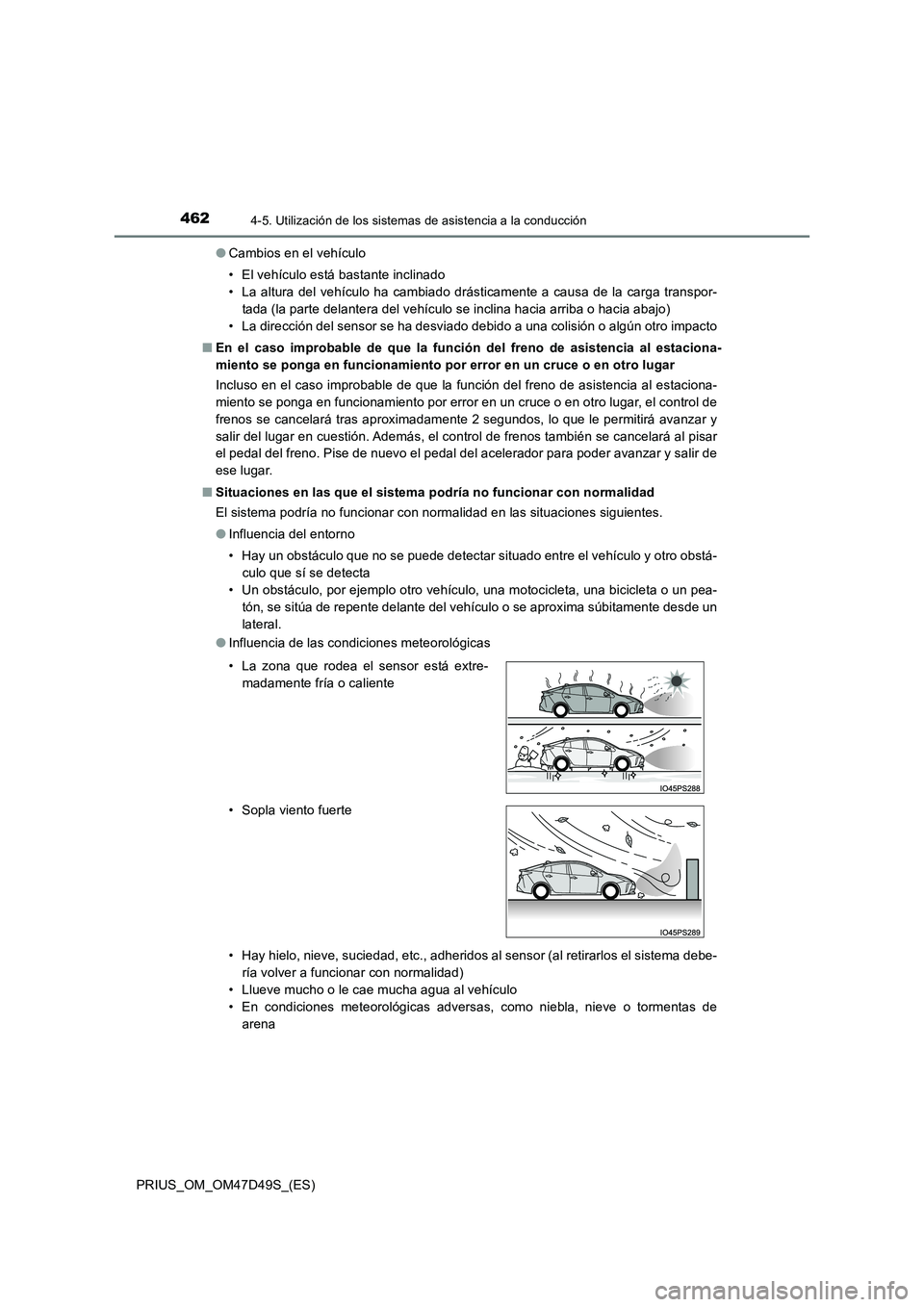

● Cambios en el vehículo
• El vehículo está bastante inclinado
• La altura del vehículo ha cambiado drásticamente a causa de la carga transpor-
tada (la parte delantera del vehículo se inclina hacia arriba o hacia abajo)
• La dirección del sensor se ha desviado debido a una colisión o algún otro impacto
■ En el caso improbable de que la función del freno de asistencia al estaciona-
miento se ponga en funcionamiento por error en un cruce o en otro lugar
Incluso en el caso improbable de que la función del freno de asistencia al estaciona-
miento se ponga en funcionamiento por error en un cruce o en otro lugar, el control de
frenos se cancelará tras aproximadamente 2 segundos, lo que le permitirá avanzar y
salir del lugar en cuestión. Además, el control de frenos también se cancelará al pisar
el pedal del freno. Pise de nuevo el pedal del acelerador para poder avanzar y salir de
ese lugar.
■ Situaciones en las que el sistema podría no funcionar con normalidad
El sistema podría no funcionar con normalidad en las situaciones siguientes.
● Influencia del entorno
• Hay un obstáculo que no se puede detectar situado entre el vehículo y otro obstá-
culo que sí se detecta
• Un obstáculo, por ejemplo otro vehículo, una motocicleta, una bicicleta o un pea-
tón, se sitúa de repente delante del vehículo o se aproxima súbitamente desde un
lateral.
● Influencia de las condiciones meteorológicas
• Hay hielo, nieve, suciedad, etc., adheridos al sensor (al retirarlos el sistema debe-
ría volver a funcionar con normalidad)
• Llueve mucho o le cae mucha agua al vehículo
• En condiciones meteorológicas adversas, como niebla, nieve o tormentas de
arena
• La zona que rodea el sensor está extre-
madamente fría o caliente
• Sopla viento fuerte

4634-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción

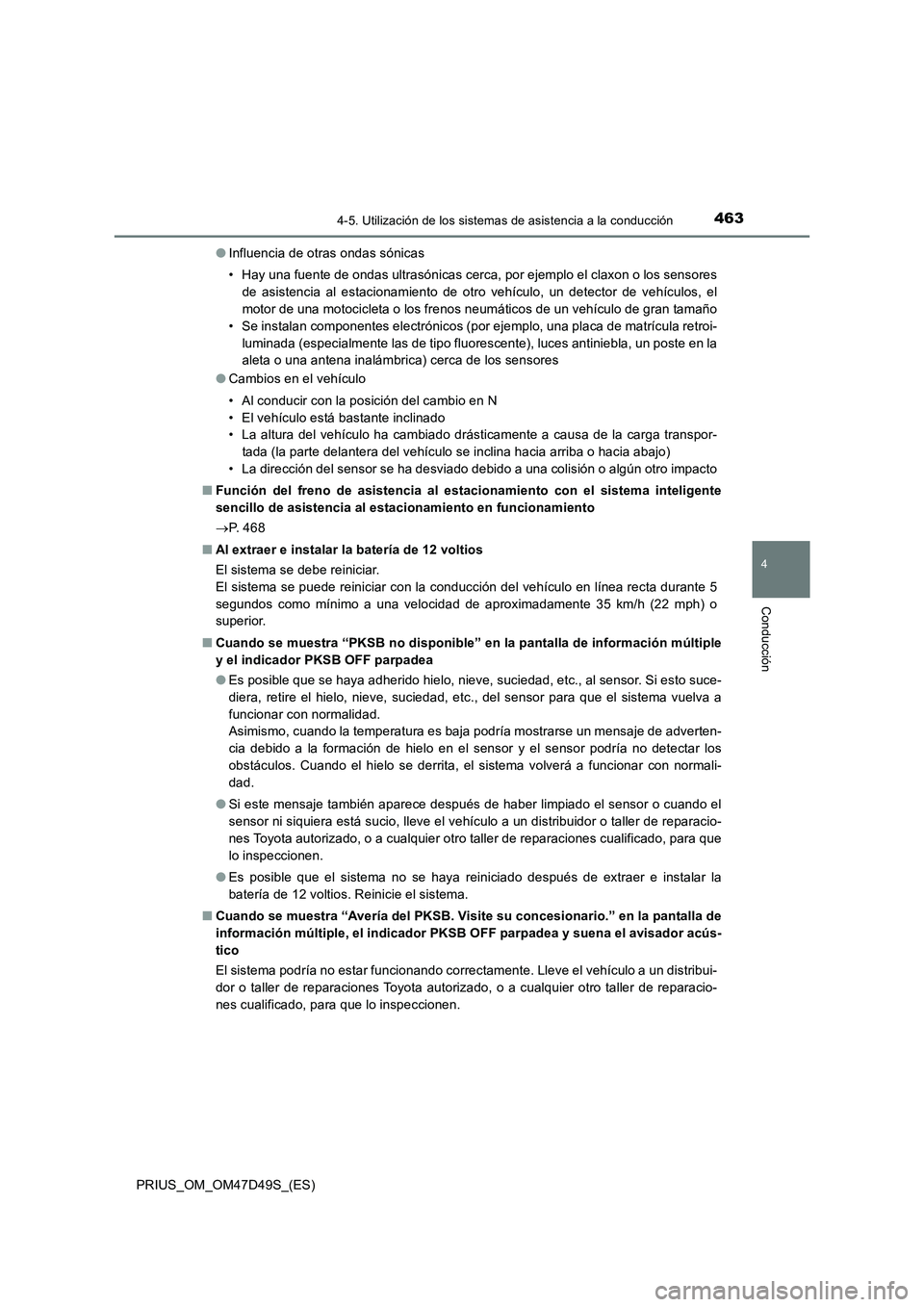

PRIUS_OM_OM47D49S_(ES)●Influencia de otras ondas sónicas
• Hay una fuente de ondas ultrasónicas cerca, por ejemplo el claxon o los sensores
de asistencia al estacionamiento de otro vehículo, un detector de vehículos, el
motor de una motocicleta o los frenos neumáticos de un vehículo de gran tamaño
• Se instalan componentes electrónicos (por ejemplo, una placa de matrícula retroi-
luminada (especialmente las de tipo fluorescente), luces antiniebla, un poste en la
aleta o una antena inalámbrica) cerca de los sensores
●Cambios en el vehículo
• Al conducir con la posición del cambio en N
• El vehículo está bastante inclinado
• La altura del vehículo ha cambiado drásticamente a causa de la carga transpor-
tada (la parte delantera del vehículo se inclina hacia arriba o hacia abajo)
• La dirección del sensor se ha desviado debido a una colisión o algún otro impacto
■Función del freno de asistencia al estacionamiento con el sistema inteligente
sencillo de asistencia al estacionamiento en funcionamiento
P. 4 6 8
■Al extraer e instalar la batería de 12 voltios
El sistema se debe reiniciar.
El sistema se puede reiniciar con la conducción del vehículo en línea recta durante 5
segundos como mínimo a una velocidad de aproximadamente 35 km/h (22 mph) o
superior.
■Cuando se muestra “PKSB no disponible” en la pantalla de información múltiple
y el indicador PKSB OFF parpadea
●Es posible que se haya adherido hielo, nieve, suciedad, etc., al sensor. Si esto suce-
diera, retire el hielo, nieve, suciedad, etc., del sensor para que el sistema vuelva a
funcionar con normalidad.
Asimismo, cuando la temperatura es baja podría mostrarse un mensaje de adverten-
cia debido a la formación de hielo en el sensor y el sensor podría no detectar los
obstáculos. Cuando el hielo se derrita, el sistema volverá a funcionar con normali-
dad.
●Si este mensaje también aparece después de haber limpiado el sensor o cuando el
sensor ni siquiera está sucio, lleve el vehículo a un distribuidor o taller de reparacio-
nes Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que
lo inspeccionen.
●Es posible que el sistema no se haya reiniciado después de extraer e instalar la
batería de 12 voltios. Reinicie el sistema.
■Cuando se muestra “Avería del PKSB. Visite su concesionario.” en la pantalla de
información múltiple, el indicador PKSB OFF parpadea y suena el avisador acús-
tico
El sistema podría no estar funcionando correctamente. Lleve el vehículo a un distribui-
dor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparacio-
nes cualificado, para que lo inspeccionen.

4644-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47D49S_(ES)

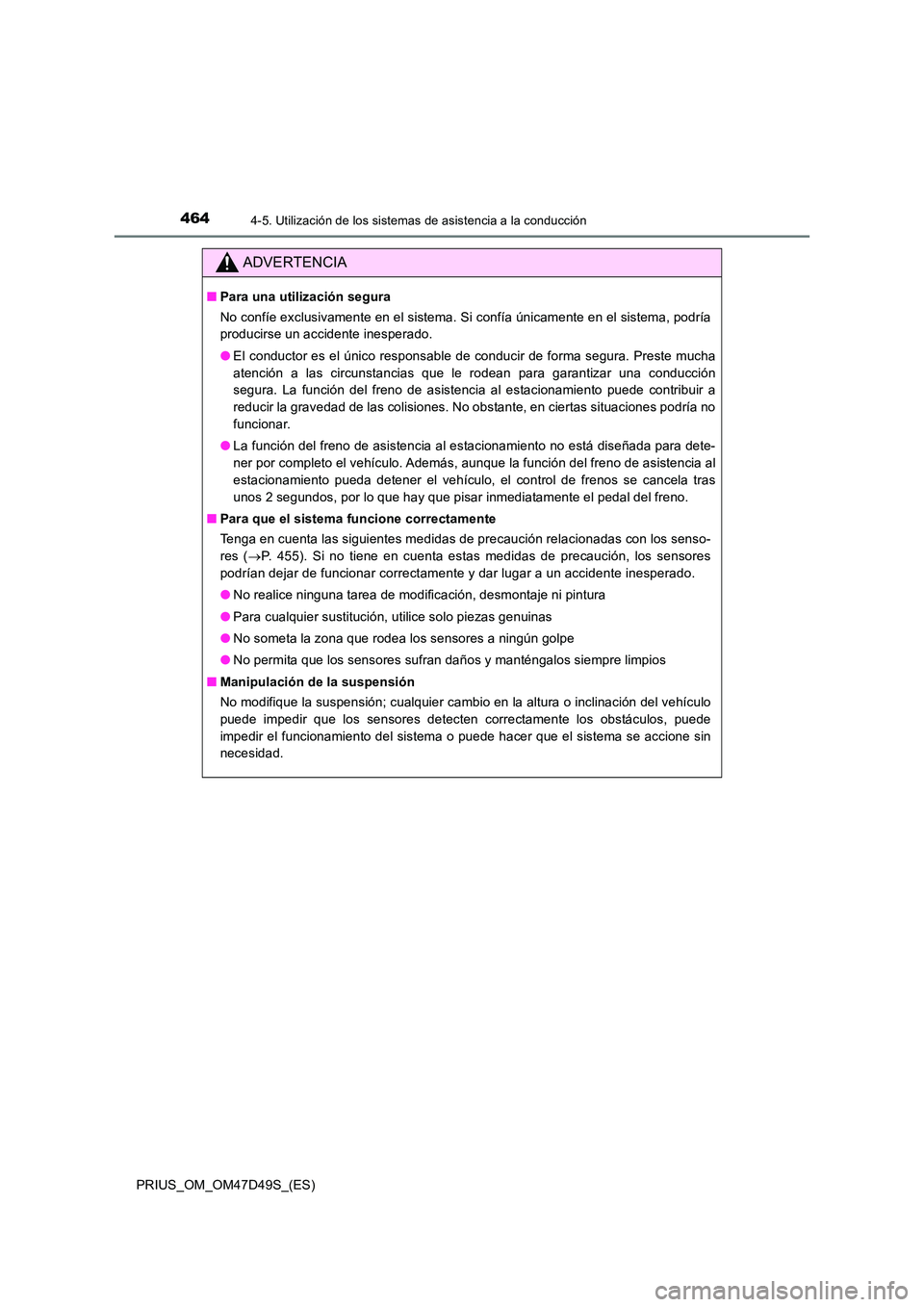

ADVERTENCIA
■Para una utilización segura
No confíe exclusivamente en el sistema. Si confía únicamente en el sistema, podría
producirse un accidente inesperado.
● El conductor es el único responsable de conducir de forma segura. Preste mucha
atención a las circunstancias que le rodean para garantizar una conducción
segura. La función del freno de asistencia al estacionamiento puede contribuir a
reducir la gravedad de las colisiones. No obstante, en ciertas situaciones podría no
funcionar.
● La función del freno de asistencia al estacionamiento no está diseñada para dete-
ner por completo el vehículo. Además, aunque la función del freno de asistencia al
estacionamiento pueda detener el vehículo, el control de frenos se cancela tras
unos 2 segundos, por lo que hay que pisar inmediatamente el pedal del freno.
■ Para que el sistema funcione correctamente
Tenga en cuenta las siguientes medidas de precaución relacionadas con los senso-
res ( P. 455). Si no tiene en cuenta estas medidas de precaución, los sensores
podrían dejar de funcionar correctamente y dar lugar a un accidente inesperado.
● No realice ninguna tarea de modificación, desmontaje ni pintura
● Para cualquier sustitución, utilice solo piezas genuinas
● No someta la zona que rodea los sensores a ningún golpe
● No permita que los sensores sufran daños y manténgalos siempre limpios
■ Manipulación de la suspensión
No modifique la suspensión; cualquier cambio en la altura o inclinación del vehículo
puede impedir que los sensores detecten correctamente los obstáculos, puede
impedir el funcionamiento del sistema o puede hacer que el sistema se accione sin
necesidad.

4654-5. Utilización de los sistemas de asistencia a la conducción
4
Conducción
PRIUS_OM_OM47D49S_(ES)

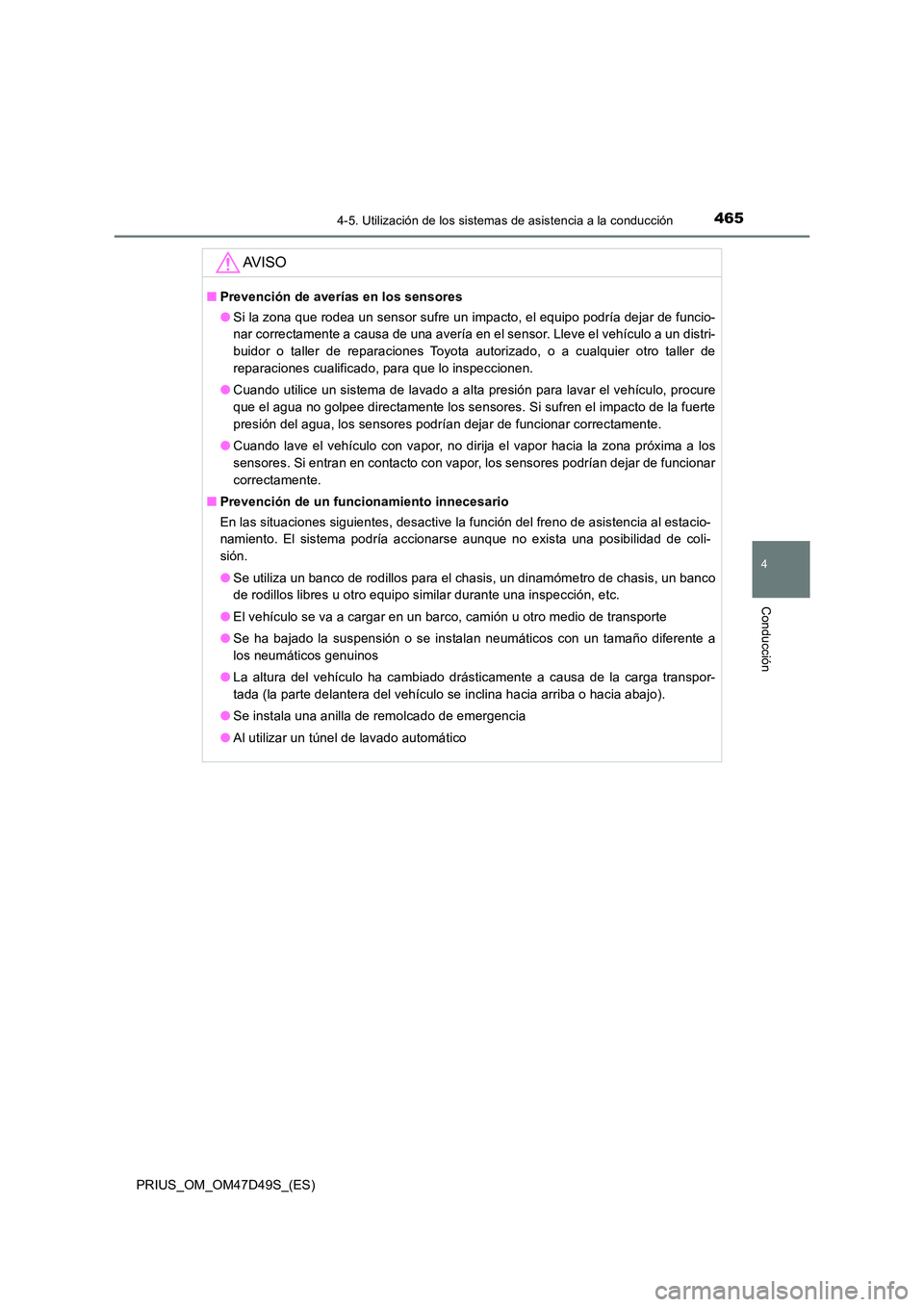

AV I S O
■Prevención de averías en los sensores
● Si la zona que rodea un sensor sufre un impacto, el equipo podría dejar de funcio-
nar correctamente a causa de una avería en el sensor. Lleve el vehículo a un distri-
buidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de
reparaciones cualificado, para que lo inspeccionen.
● Cuando utilice un sistema de lavado a alta presión para lavar el vehículo, procure
que el agua no golpee directamente los sensores. Si sufren el impacto de la fuerte
presión del agua, los sensores podrían dejar de funcionar correctamente.
● Cuando lave el vehículo con vapor, no dirija el vapor hacia la zona próxima a los
sensores. Si entran en contacto con vapor, los sensores podrían dejar de funcionar
correctamente.
■ Prevención de un funcionamiento innecesario
En las situaciones siguientes, desactive la función del freno de asistencia al estacio-
namiento. El sistema podría accionarse aunque no exista una posibilidad de coli-
sión.
● Se utiliza un banco de rodillos para el chasis, un dinamómetro de chasis, un banco
de rodillos libres u otro equipo similar durante una inspección, etc.
● El vehículo se va a cargar en un barco, camión u otro medio de transporte
● Se ha bajado la suspensión o se instalan neumáticos con un tamaño diferente a
los neumáticos genuinos
● La altura del vehículo ha cambiado drásticamente a causa de la carga transpor-
tada (la parte delantera del vehículo se inclina hacia arriba o hacia abajo).
● Se instala una anilla de remolcado de emergencia
● Al utilizar un túnel de lavado automático

4704-5. Utilización de los sistemas de asistencia a la conducción
PRIUS_OM_OM47D49S_(ES)

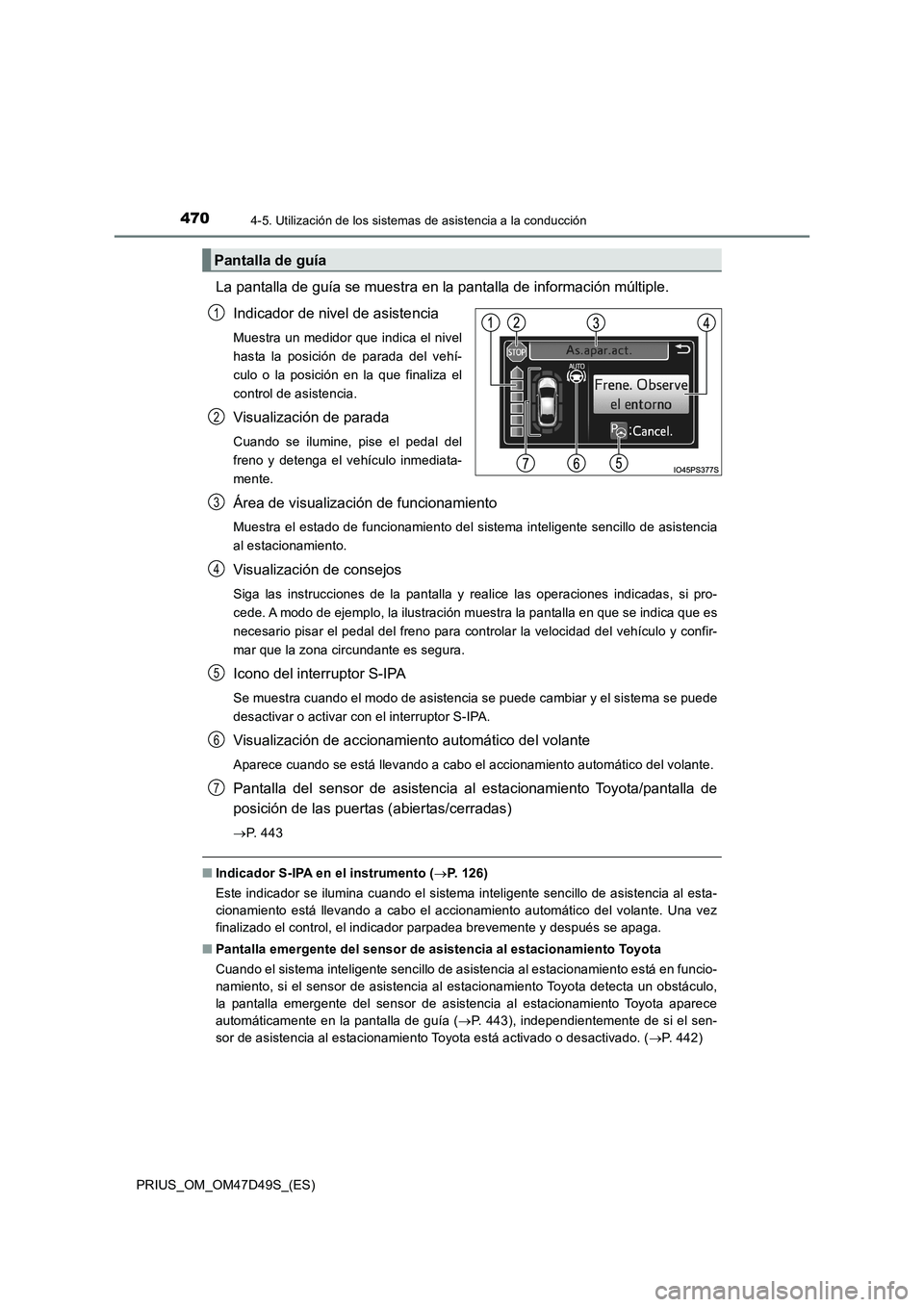

La pantalla de guía se muestra en la pantalla de información múltiple.
Indicador de nivel de asistencia
Muestra un medidor que indica el nivel
hasta la posición de parada del vehí-
culo o la posición en la que finaliza el
control de asistencia.
Visualización de parada
Cuando se ilumine, pise el pedal del
freno y detenga el vehículo inmediata-
mente.
Área de visualización de funcionamiento
Muestra el estado de funcionamiento del sistema inteligente sencillo de asistencia
al estacionamiento.
Visualización de consejos
Siga las instrucciones de la pantalla y realice las operaciones indicadas, si pro-
cede. A modo de ejemplo, la ilustración muestra la pantalla en que se indica que es
necesario pisar el pedal del freno para controlar la velocidad del vehículo y confir-
mar que la zona circundante es segura.
Icono del interruptor S-IPA
Se muestra cuando el modo de asistencia se puede cambiar y el sistema se puede
desactivar o activar con el interruptor S-IPA.
Visualización de accionamiento automático del volante
Aparece cuando se está llevando a cabo el accionamiento automático del volante.
Pantalla del sensor de asistencia al estacionamiento Toyota/pantalla de
posición de las puertas (abiertas/cerradas)
P. 4 4 3
■Indicador S-IPA en el instrumento (P. 126)
Este indicador se ilumina cuando el sistema inteligente sencillo de asistencia al esta-
cionamiento está llevando a cabo el accionamiento automático del volante. Una vez
finalizado el control, el indicador parpadea brevemente y después se apaga.
■Pantalla emergente del sensor de asistencia al estacionamiento Toyota
Cuando el sistema inteligente sencillo de asistencia al estacionamiento está en funcio-
namiento, si el sensor de asistencia al estacionamiento Toyota detecta un obstáculo,
la pantalla emergente del sensor de asistencia al estacionamiento Toyota aparece
automáticamente en la pantalla de guía (P. 443), independientemente de si el sen-
sor de asistencia al estacionamiento Toyota está activado o desactivado. (P. 442)
Pantalla de guía
1
2
3
4
5
6
7
