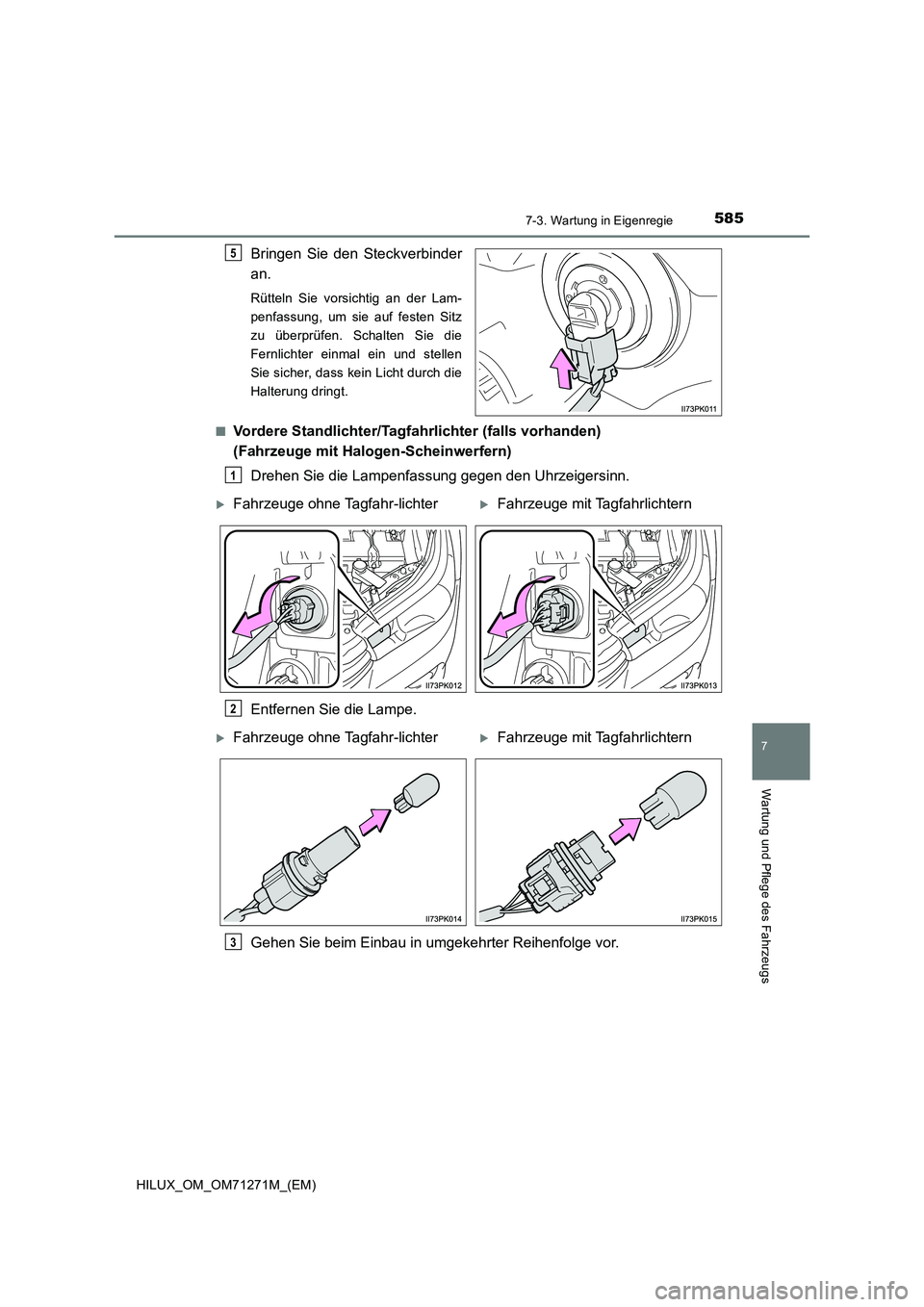

2019 TOYOTA HILUX Betriebsanleitungen (in German)

5857-3. Wartung in Eigenregie
HILUX_OM_OM71271M_(EM)
7
Wartung und Pflege des Fahrzeugs
Bringen Sie den Steckverbinder
an.
Rütteln Sie vorsichtig an der Lam-
penfassung, um sie auf festen Sitz
zu überprüfen. Schalten Sie die
Fernlichter einmal ein und stellen
Sie sicher, dass kein Licht durch die
Halterung dringt.
■
Vordere Standlichter/Tagfahrlichter (falls vorhanden)
(Fahrzeuge mit Halogen-Scheinwerfern)
Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
5
1
Fahrzeuge ohne Tagfahr-lichterFahrzeuge mit Tagfahrlichtern
2
Fahrzeuge ohne Tagfahr-lichterFahrzeuge mit Tagfahrlichtern
3

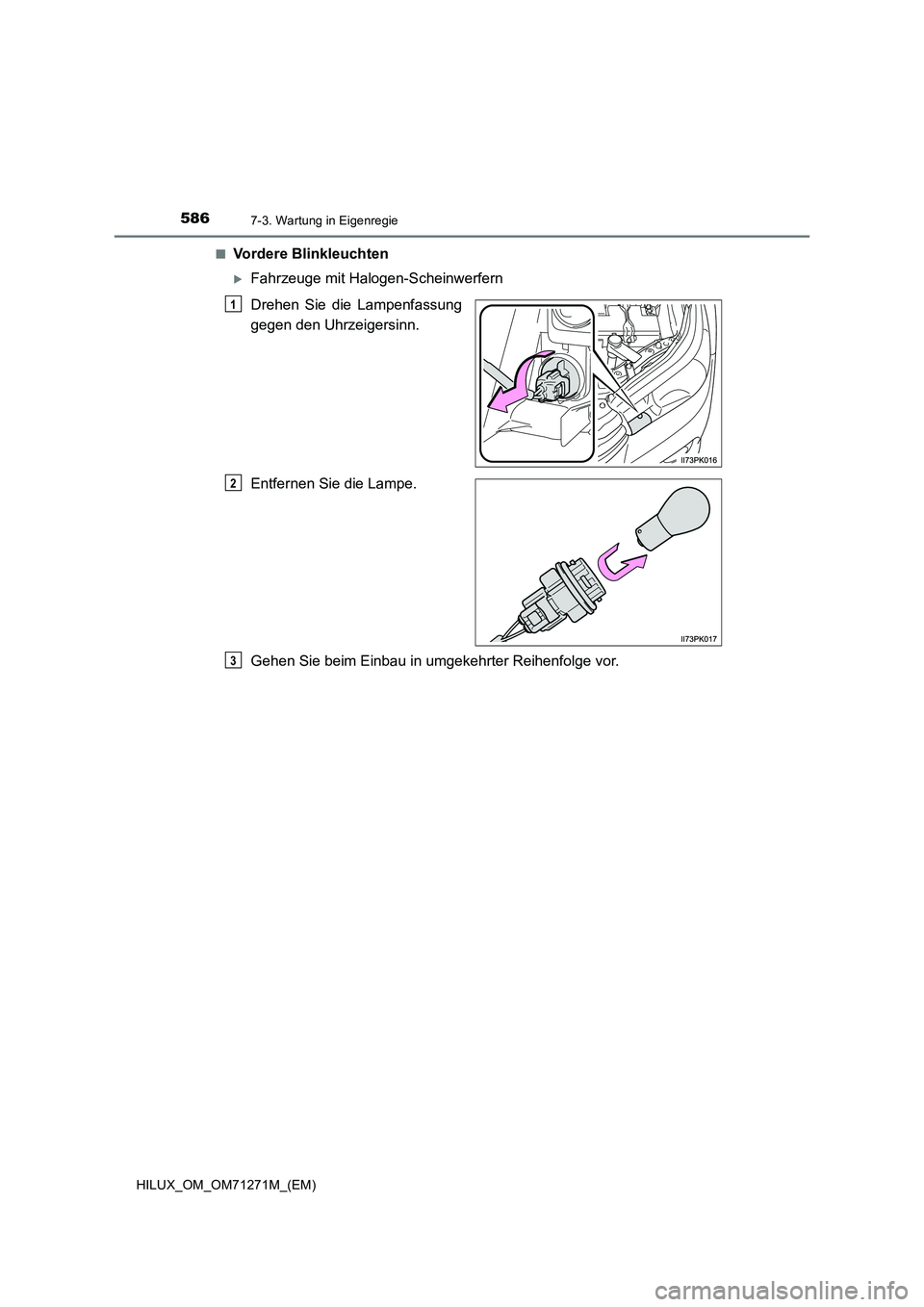

5867-3. Wartung in Eigenregie
HILUX_OM_OM71271M_(EM)■
Vordere Blinkleuchten
Fahrzeuge mit Halogen-Scheinwerfern
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3

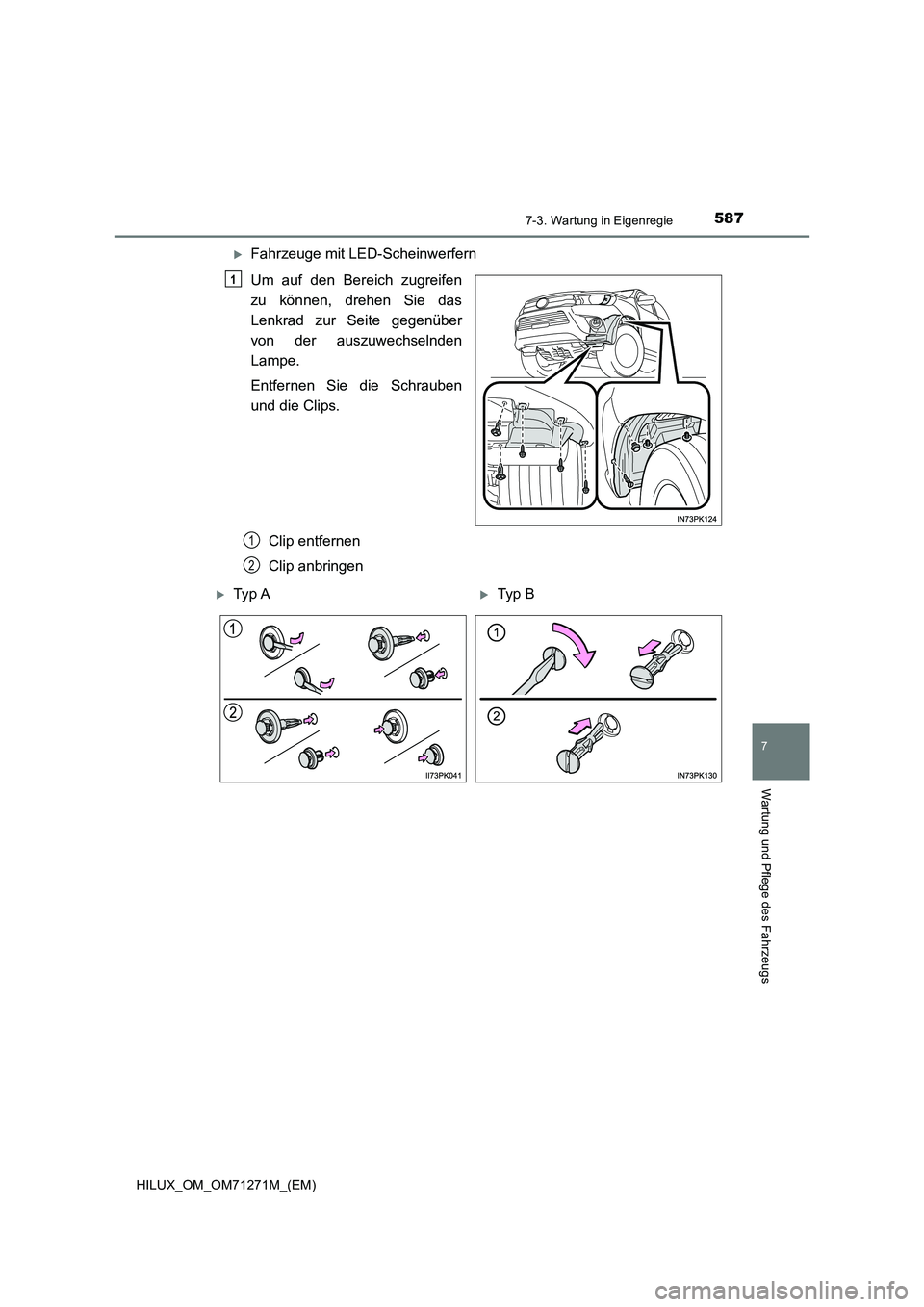

5877-3. Wartung in Eigenregie
HILUX_OM_OM71271M_(EM)
7
Wartung und Pflege des Fahrzeugs
Fahrzeuge mit LED-Scheinwerfern
Um auf den Bereich zugreifen
zu können, drehen Sie das
Lenkrad zur Seite gegenüber
von der auszuwechselnden
Lampe.
Entfernen Sie die Schrauben
und die Clips.
Clip entfernen
Clip anbringen
1
1
2
Ty p ATyp B

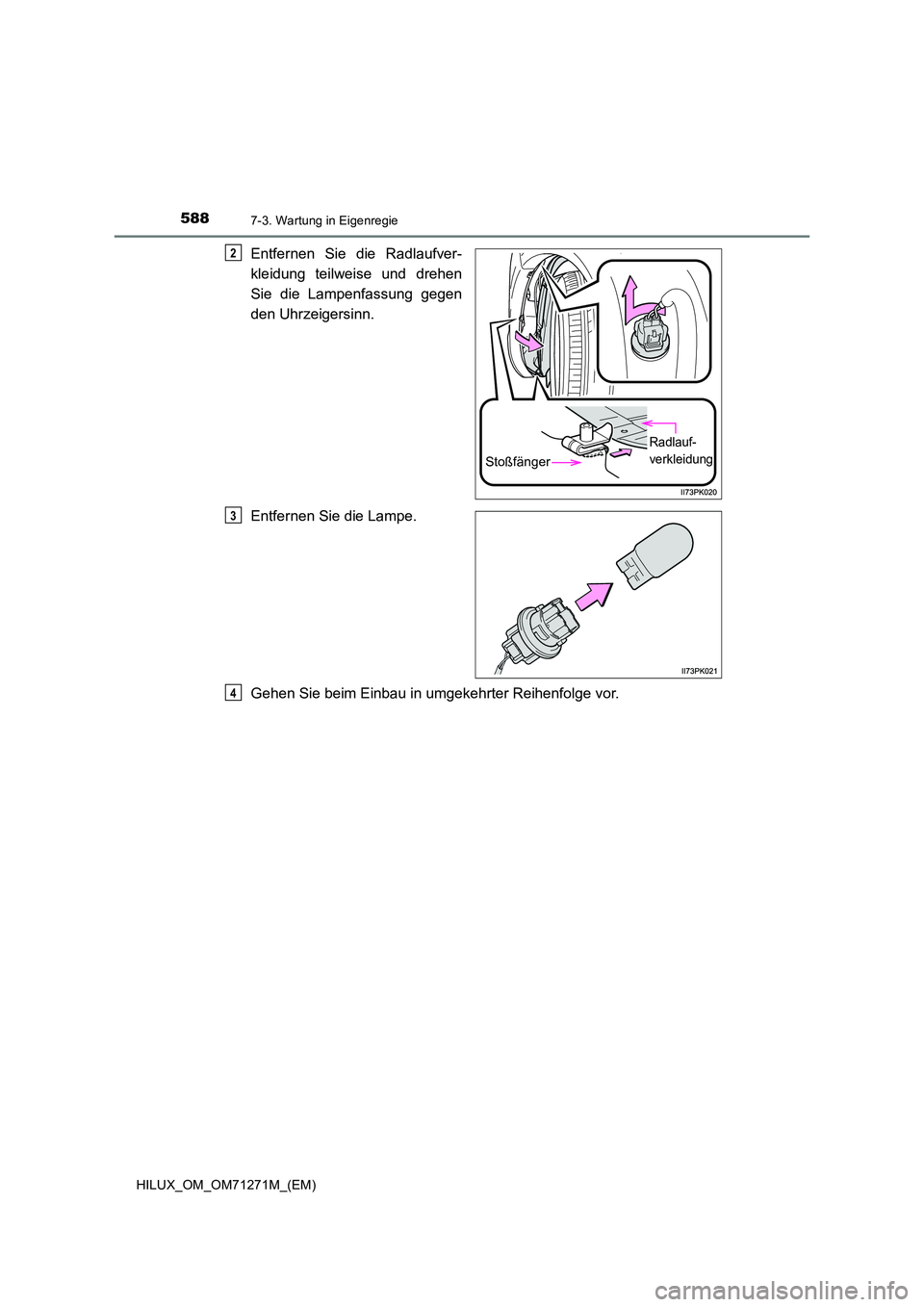

5887-3. Wartung in Eigenregie
HILUX_OM_OM71271M_(EM)
Entfernen Sie die Radlaufver-
kleidung teilweise und drehen
Sie die Lampenfassung gegen
den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
Stoßfänger
Radlauf-
verkleidung
2
3
4

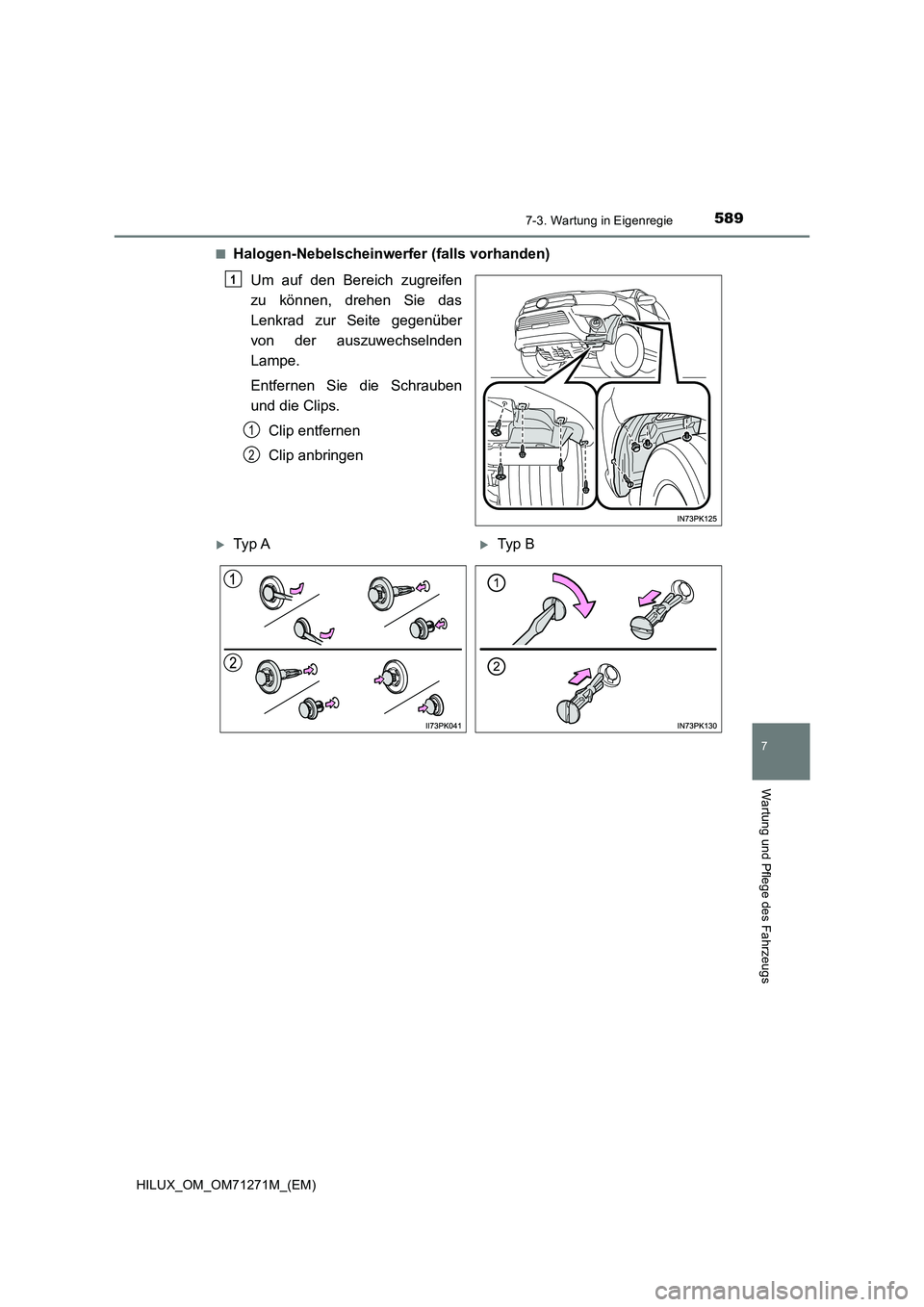

5897-3. Wartung in Eigenregie
HILUX_OM_OM71271M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Halogen-Nebelscheinwerfer (falls vorhanden)
Um auf den Bereich zugreifen
zu können, drehen Sie das
Lenkrad zur Seite gegenüber
von der auszuwechselnden
Lampe.
Entfernen Sie die Schrauben
und die Clips.
Clip entfernen
Clip anbringen
1
1
2
Ty p ATyp B

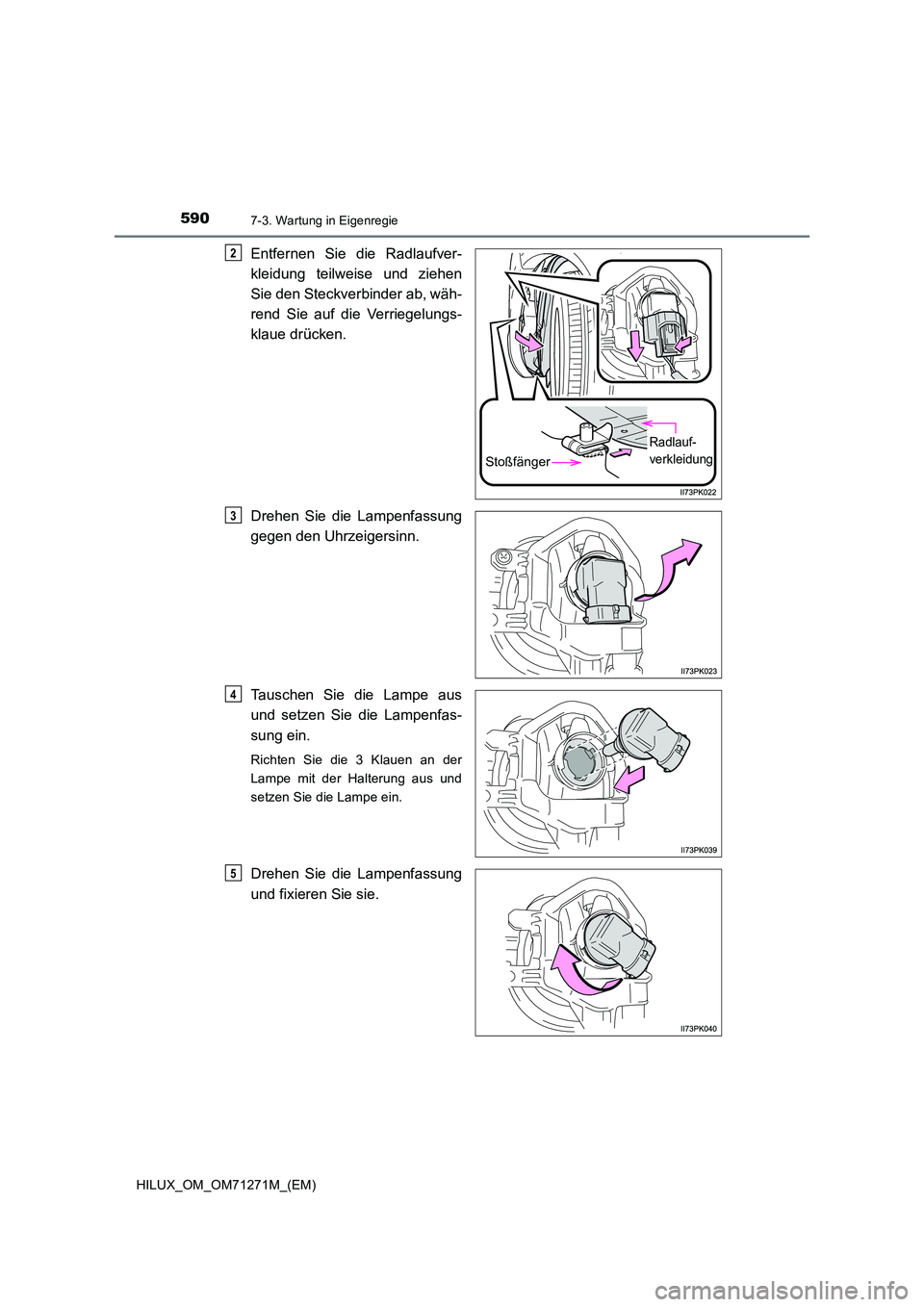

5907-3. Wartung in Eigenregie
HILUX_OM_OM71271M_(EM)
Entfernen Sie die Radlaufver-
kleidung teilweise und ziehen
Sie den Steckverbinder ab, wäh-
rend Sie auf die Verriegelungs-
klaue drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Tauschen Sie die Lampe aus
und setzen Sie die Lampenfas-
sung ein.
Richten Sie die 3 Klauen an der
Lampe mit der Halterung aus und
setzen Sie die Lampe ein.
Drehen Sie die Lampenfassung
und fixieren Sie sie.
Stoßfänger
Radlauf-
verkleidung
2
3
4
5

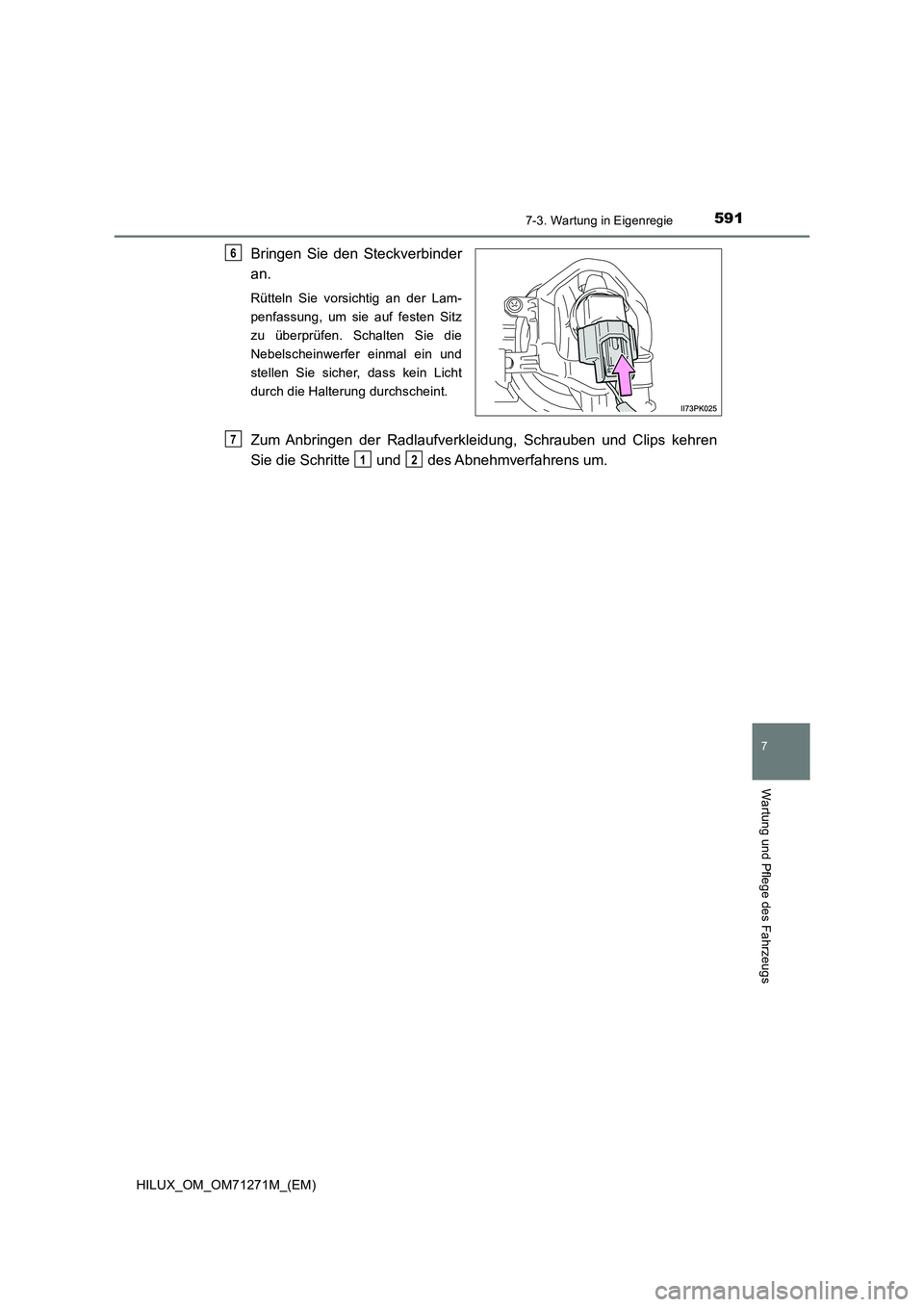

5917-3. Wartung in Eigenregie
HILUX_OM_OM71271M_(EM)
7
Wartung und Pflege des Fahrzeugs
Bringen Sie den Steckverbinder
an.
Rütteln Sie vorsichtig an der Lam-
penfassung, um sie auf festen Sitz
zu überprüfen. Schalten Sie die
Nebelscheinwerfer einmal ein und
stellen Sie sicher, dass kein Licht
durch die Halterung durchscheint.
Zum Anbringen der Radlaufverkleidung, Schrauben und Clips kehren
Sie die Schritte und des Abnehmverfahrens um.
6
7
12

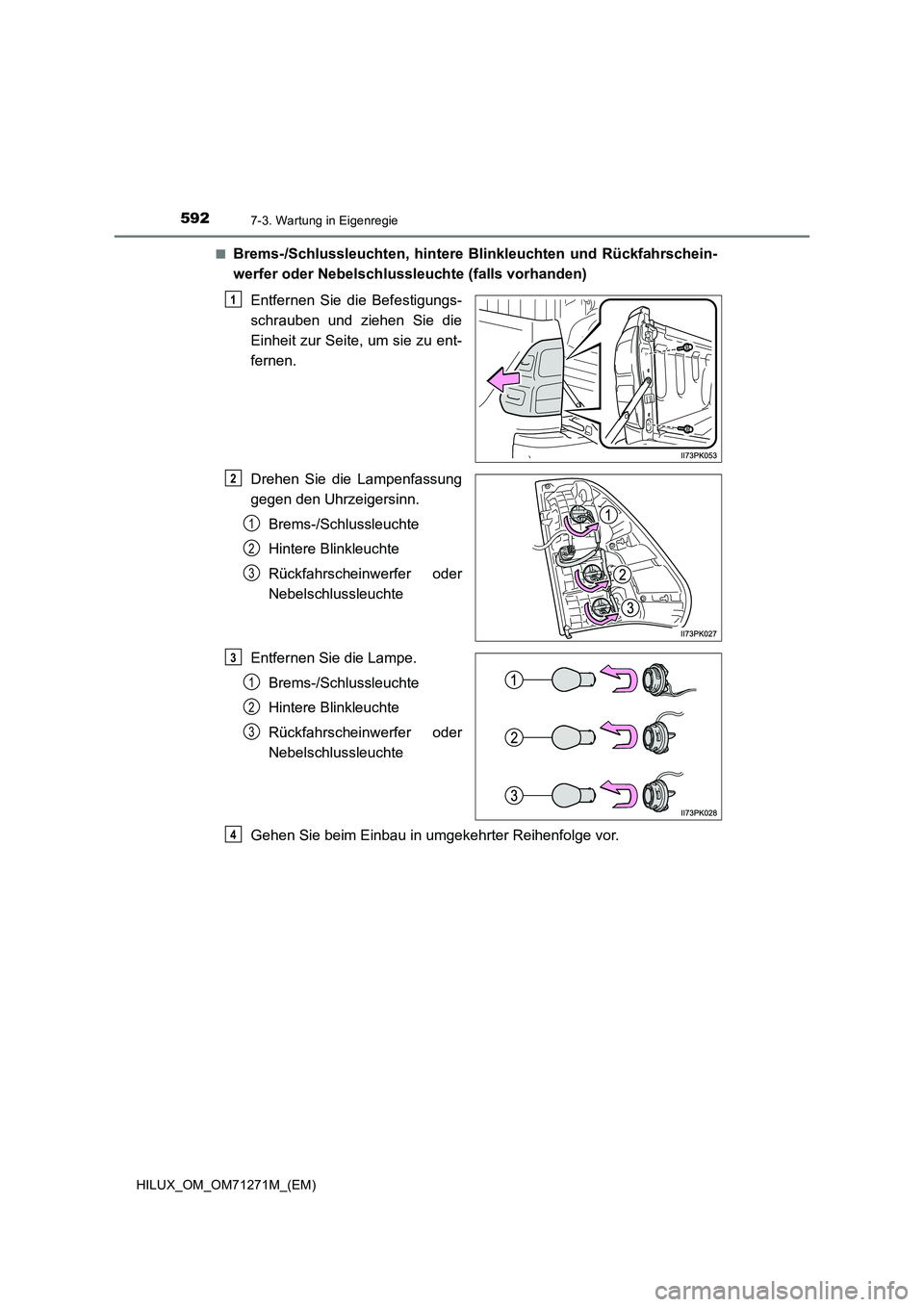

5927-3. Wartung in Eigenregie
HILUX_OM_OM71271M_(EM)■
Brems-/Schlussleuchten, hintere Blinkleuchten und Rückfahrschein-
werfer oder Nebelschlussleuchte (falls vorhanden)
Entfernen Sie die Befestigungs-
schrauben und ziehen Sie die
Einheit zur Seite, um sie zu ent-
fernen.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Brems-/Schlussleuchte
Hintere Blinkleuchte
Rückfahrscheinwerfer oder
Nebelschlussleuchte
Entfernen Sie die Lampe.
Brems-/Schlussleuchte
Hintere Blinkleuchte
Rückfahrscheinwerfer oder
Nebelschlussleuchte
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
1
2
3
3
1
2
3
4
