2019 TOYOTA COROLLA Manuel du propriétaire (in French)

6079-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
COROLLA_TMMMS_TMMC_D
Symbole DOT*
Numéro d'identification du pneu (TIN)
Marque d'identification du fabricant du pneu
Code de taille du pneu
Code optionnel de type de pneu du fabricant (3 ou 4 lettres)
Semaine de fabrication
Année de fabrication
Code du fabricant
*: Le symbole DOT certifie que le pneu est conforme aux normes fédéralesde sécurité applicables aux véhicules à moteur.
Marquage DOT et numéro d’identification du pneu (TIN)
XType AXTy pe B
1
2
3
4
5
6
7
8

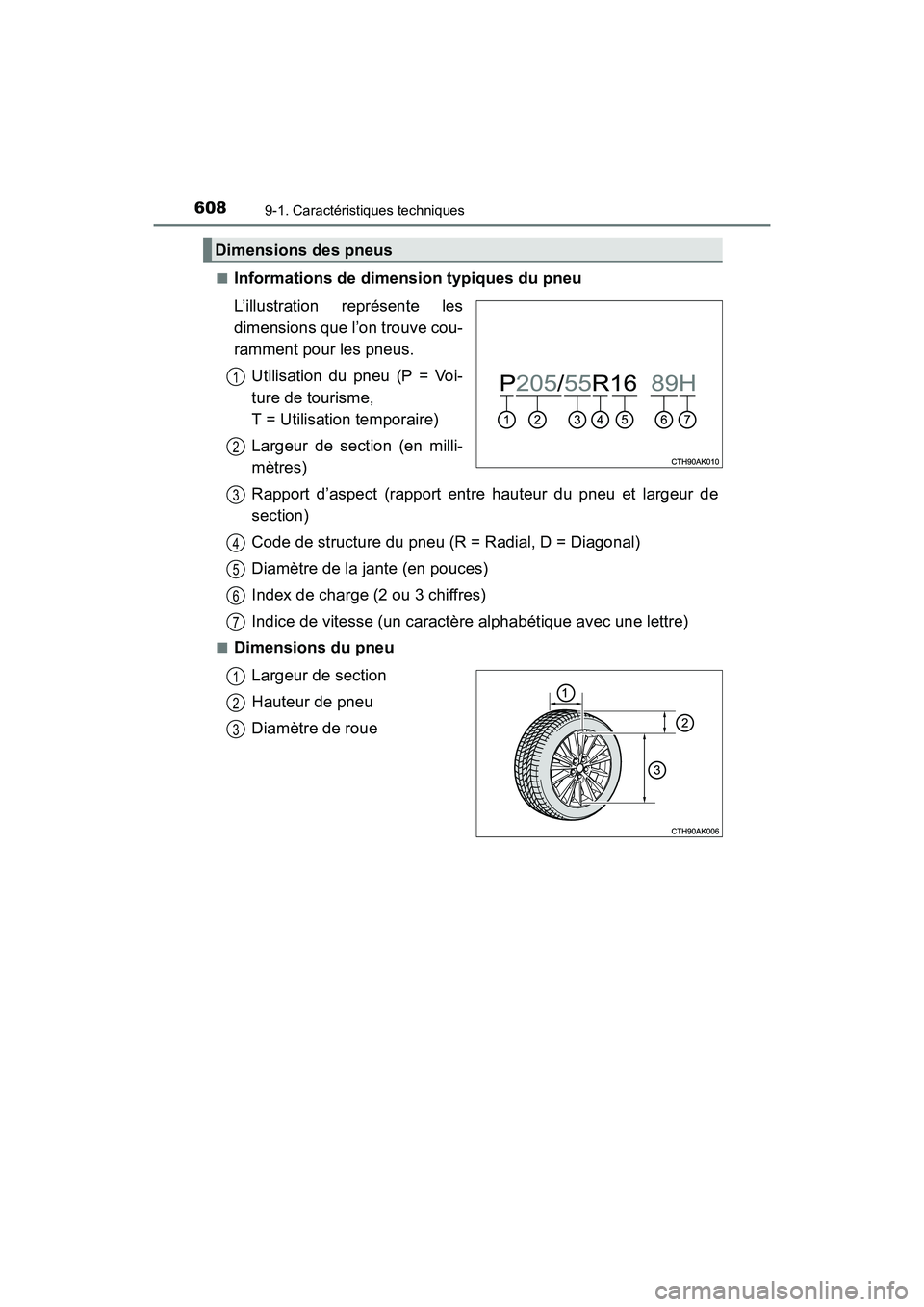

6089-1. Caractéristiques techniques
COROLLA_TMMMS_TMMC_D■
Informations de dimension typiques du pneu
L’illustration représente les
dimensions que l’on trouve cou-
ramment pour les pneus.
Utilisation du pneu (P = Voi-
ture de tourisme,
T = Utilisation temporaire)
Largeur de section (en milli-
mètres)
Rapport d’aspect (rapport entre hauteur du pneu et largeur de
section)
Code de structure du pneu (R = Radial, D = Diagonal)
Diamètre de la jante (en pouces)
Index de charge (2 ou 3 chiffres)
Indice de vitesse (un caractère alphabétique avec une lettre)
■Dimensions du pneu
Largeur de section
Hauteur de pneu
Diamètre de roue
Dimensions des pneus
1
2
3
4
5
6
7
1
2
3

6099-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
COROLLA_TMMMS_TMMC_D
Ta l o n
Flanc
Épaulement
Bande de roulement
Ceinture
Calandrage intérieur
Gomme de renfort
Carcasse
Segment de jante
Tringles
Bandelette talon
Appellations des parties du pneu
1
2
3
4
5
6
7
8
9
10
11

6109-1. Caractéristiques techniques
COROLLA_TMMMS_TMMC_D
Cette notice d’information a été préparée en conformité avec les nor-
mes publiées par l’autorité fédérale chargée de la sécurité routière
aux États-Unis (NHTSA) du Département des Transports des États-
Unis.
Elle renseigne les acheteurs et/ou clients potentiels des véhicules
Toyota sur le niveau de qualité uniforme des pneus.
Votre concessionnaire Toyota peut vous apporter des informations
complémentaires pour répondre aux questions que vous vous posez
après la lecture de cette information.
■Indices de qualité DOT
Tous les pneus de véhicules de tourisme doivent être conformes
aux exigences de Sécurité Fédérale, en plus de ces indices. Le cas
échéant, vous trouverez l’indice de qualité sur le flanc du pneu,
entre l’épaulement et la largeur de section maximum.
Par exemple: Indice d’usure de la bande de roulement 200 Traction
AA Température A
■Indice d’usure
L’indice d’usure de la bande de roulement est établi par comparai-
son; il est fondé sur l’usure du pneu testé dans des conditions
réglementées, sur un banc d’essai homologué par un organisme
officiel.
Par exemple, un pneu doté d’un indice de 150 devrait tenir une fois
et demie (1,5) la durée d’un pneu doté d’un indice 100 par le gouver-
nement.
La performance relative des pneus dépend de leurs conditions d’uti-
lisation. La performance peut varier considérablement selon les
habitudes de conduite, l’entretien, les caractéristiques des routes et
le climat.
Niveau de qualité uniforme des pneus

6119-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
COROLLA_TMMMS_TMMC_D■
Adhérence AA, A, B, C
Les indices d’adhérence, notés AA, A, B et C dans l’ordre du
meilleur au moins bon, représentent la capacité du pneu à arrêter le
véhicule sur chaussée humide, telle que mesurée dans des condi-
tions réglementées, sur des revêtements d’asphalte et de béton
homologués par un organisme officiel.
Un pneu noté C présente des performances d’adhérence médio-
cres.
Avertissement: L’indice d’adhérence attribué à ce pneu est établi à
partir de tests d’adhérence au freinage (en ligne droite), et exclut
toute mesure en virage.
■Température A, B, C
Les indices thermiques, notés A, B et C dans l’ordre du meilleur au
moins bon, représentent la résistance du pneu à l’élévation de tem-
pérature et sa capacité à dissiper la chaleur, mesurées sur une
roue d’essai dans le cadre de conditions réglementées, en intérieur
et dans un laboratoire.
Une température élevée soutenue peut engendrer la dégénéres-
cence du matériau constitutif du pneu et réduire ainsi sa durée de
vie, et une température excessive peut conduire à des ruptures bru-
tales du pneu.
L’indice C correspond à un niveau de performance que tous les
pneus pour véhicules de tourisme doivent satisfaire, conformément
à la norme Federal Motor Vehicle Safety N°109 (normes fédérales
de sécurité applicables aux véhicules automobiles N°109).
Les indices B et A correspondent à des niveaux de performance
supérieurs au minimum exigé par la loi d’après les tests sur la roue
utilisée en laboratoire.
Avertissement: L’indice de température d’un pneu suppose qu’il est
correctement gonflé et non surchargé.
Une vitesse excessive, un sous-gonflage ou une charge excessive,
sont des facteurs qui, séparément ou combinés, peuvent être à l’ori-
gine d’une surchauffe et éventuellement d’une défaillance du pneu.

6129-1. Caractéristiques techniques
COROLLA_TMMMS_TMMC_D

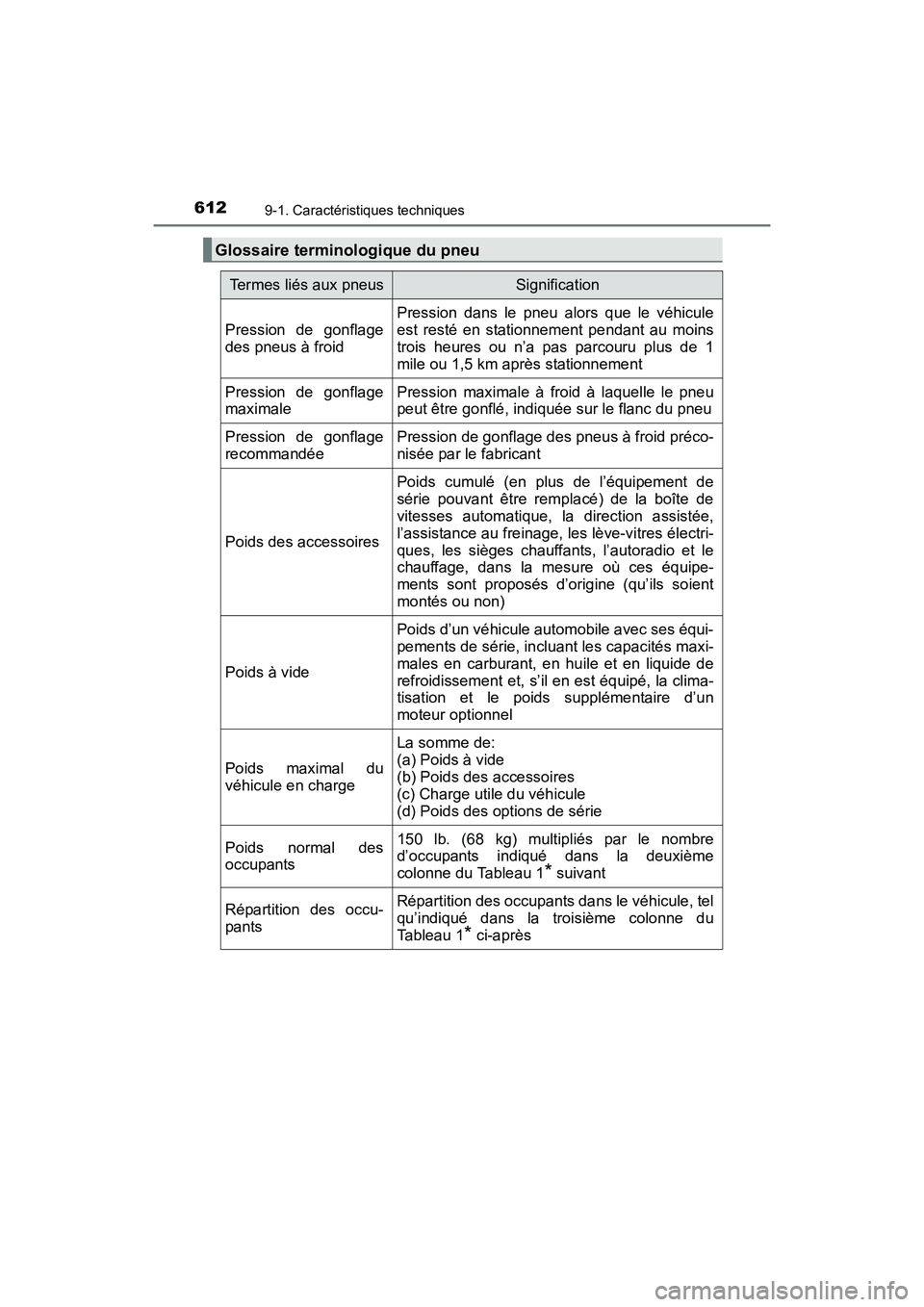

Glossaire terminologique du pneu
Termes liés aux pneusSignification
Pression de gonflage
des pneus à froid
Pression dans le pneu alors que le véhicule
est resté en stationnement pendant au moins
trois heures ou n’a pas parcouru plus de 1
mile ou 1,5 km après stationnement
Pression de gonflage
maximalePression maximale à froid à laquelle le pneu
peut être gonflé, indiquée sur le flanc du pneu
Pression de gonflage
recommandéePression de gonflage des pneus à froid préco-
nisée par le fabricant
Poids des accessoires
Poids cumulé (en plus de l’équipement de
série pouvant être remplacé) de la boîte de
vitesses automatique, la direction assistée,
l’assistance au freinage, les lève-vitres électri-
ques, les sièges chauffants, l’autoradio et le
chauffage, dans la mesure où ces équipe-
ments sont proposés d’origine (qu’ils soient
montés ou non)
Poids à vide
Poids d’un véhicule automobile avec ses équi-
pements de série, incluant les capacités maxi-
males en carburant, en huile et en liquide de
refroidissement et, s’il en est équipé, la clima-
tisation et le poids supplémentaire d’un
moteur optionnel
Poids maximal du
véhicule en charge
La somme de:
(a) Poids à vide
(b) Poids des accessoires
(c) Charge utile du véhicule
(d) Poids des options de série
Poids normal des
occupants150 lb. (68 kg) multipliés par le nombre
d’occupants indiqué dans la deuxième
colonne du Tableau 1
* suivant
Répartition des occu-
pantsRépartition des occupants dans le véhicule, tel
qu’indiqué dans la troisième colonne du
Tableau 1
* ci-après

6139-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
COROLLA_TMMMS_TMMC_D
Poids des options de
série
Le poids cumulé des options de série instal-
lées est de plus de 5 lb. (2,3 kg) de plus que
les éléments standard qu’elles remplacent,
non comptabilisés dans le poids à vide ou le
poids des accessoires, y compris les freins
renforcés, le correcteur d’assiette, la galerie
de toit, la batterie renforcée et une garniture
spéciale
Jante
Support métallique du pneu ou de l’ensemble
pneu et chambre à air, sur lequel prend appui
le talon du pneu
Diamètre de la jante
(diamètre de roue)Diamètre nominal du support du talon de pneu
Désignation des
dimensions de la janteDiamètre et largeur de la jante
Désignation du type de
janteDésignation de la jante par style ou code, don-
née par le fabricant
Largeur de la janteDistance nominale entre les rebords de jante
Capacité de charge du
véhicule (Capacité de
charge totale)La charge nominale du chargement et des
bagages plus 150 lb. (68 kg) le nombres de
places assises du véhicule
Charge maximale du
véhicule par roue
Charge appliquée sur chaque pneu, détermi-
née par répartition sur chaque essieu du poids
maximal en charge du véhicule sur chaque
essieu, divisé par deux
Charge nominale du
véhicule par roue
Charge appliquée sur chaque pneu, détermi-
née par répartition sur chaque essieu du poids
à vide, du poids des accessoires et du poids
normal des occupants (répartition selon
Tableau 1
* ci-après), divisés par deux
Côté exposé aux
intempériesSurface de la jante non couverte par le pneu
gonflé
Ta l o n
Partie du pneu constituée de tringles d’acier,
enroulées ou renforcées de toiles caoutchou-
tées et mise en forme pour s’adapter à la jante
Séparation du talonRupture de la liaison entre composants du
talon
Termes liés aux pneusSignification

6149-1. Caractéristiques techniques
COROLLA_TMMMS_TMMC_D
Pneu à carcasse dia-
gonale
Pneu dans lequel les toiles caoutchoutées
partant du talon sont posées alternativement
selon des angles très inférieurs à 90 degrés
par rapport à l’axe de la bande de roulement
Carcasse
Structure du pneu, hormis la gomme de la
bande de roulement et du flanc, qui une fois
sous pression de gonflage, supporte la charge
ArrachementDésagrégation par morceaux de la bande de
roulement ou du flanc
CordonnetFil formant les trames du pneu
Séparation de cordon-
netRupture des cordonnets issus de mélanges
de gomme voisins
Craquelure
Toute entaille dans la bande de roulement, le
flanc ou le revêtement intérieur du pneu, lais-
sant apparaître la toile
CT
Pneu pour lequel le système entre pneu et
rebord est inversé, dans lequel la jante est
conçue avec ses rebords s’étendant radiale-
ment vers l’intérieur et le pneu est conçu pour
être monté sur le dessous de la jante de façon
à ce que les rebords de la jante se trouvent
enfermés dans la cavité du pneu
Pneu à haut indice de
chargePneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
RainureEspace entre deux sculptures voisines de la
bande de roulement
Revêtement intérieur
Couche(s) de caoutchouc recouvrant la sur-
face intérieure d’un pneu tubeless et assurant
l’étanchéité au gaz de gonflage du pneu
Séparation du revête-
ment intérieurDécollement du revêtement intérieur des toi-
les caoutchoutées composant la carcasse
Termes liés aux pneusSignification
