2019 TOYOTA COROLLA HATCHBACK nádrž

553
7
COROLLA_TMUK_EE_CZ
7-3. Údržba svépomocí
Údržba a péče
●Když jedete při vysokých otáčkách
motoru nebo s těžkým nákladem, při tažení, nebo při jízdě s častým zrych-
lováním a zpomalováním
●Když necháváte motor běžet dlouhou
dobu na volnoběh, nebo když jezdíte
často v hustém provozu
■Po výměně motorového oleje
Údaj údržby motorového oleje by měl být
resetován. Proveďte následující úkony:
1Stiskněte nebo na spínači
ovládání přístroje pro volbu .
2Stiskněte nebo pro volbu
"Vehicle Settings" (Nastavení vozi-
dla) a pak stiskněte a držte .
3Stiskněte nebo pro volbu
"Oil Maintenance" (Údržba oleje)
a pak stiskněte .
4Stiskněte nebo pro volbu
"Yes" (Ano) a pak stiskněte .
Na multiinformačním displeji se zobrazí hlášení, když je vynulování dokončeno.
■Nádržka chladicí kapaliny mo-
toru
Hladina chladicí kapaliny je uspoko-
jující, pokud je při studeném motoru
mezi ryskami "FULL" (plná) a "LOW"
(nízká) na nádržce.
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje po-
tenciálně škodlivé látky, které mo-hou způsobit onemocnění pokožky,
jako je zánět a rakovina kůže. Vyva-
rujte se proto dlouhého a opakova-ného kontaktu s olejem. Důkladně
se umyjte mýdlem a vodou, abyste
odstranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způso-
bem. Nevyhazujte použitý olej a filtry
do domácího odpadu, nevylévejte ho do kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis,
servisní středisko nebo obchod
s náhradními díly a informujte se o možnosti recyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poško-
zení motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motoro-vý olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
●Při každém doplnění oleje zkontro-lujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hr-dla oleje dotažen.
Kontrola chladicí kapaliny

554
COROLLA_TMUK_EE_CZ
7-3. Údržba svépomocí
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou
"LOW", doplňte chladicí kapalinu až
k rysce "FULL". (oS.642)
■Nádržka chladicí kapaliny mezi-
chladiče
Hladina chladicí kapaliny je uspoko-
jující, pokud je při studeném motoru
mezi ryskami na nádržce "F" (plná)
a "L" (nízká).
Uzávěr nádržky
Ryska "F" (plná)
Ryska "L" (nízká)
Pokud je hladina na nebo pod ryskou "L",
doplňte kapalinu až k rysce "F". (oS.642)
■Vo l b a c h l a d i c í k a p a l i n y
Používejte pouze "Toyota Super Long Life
Coolant" nebo podobnou vysoce kvalitní bezsilikátovou, bezaminovou, bezdusita-
novou a bezboritanovou chladicí kapalinu
na bázi etylénglykolu s technologií tr- vanlivých hybridních organických kyselin.
"Toyota Super Long Life Coolant" je směsí
50 % chladicí kapaliny a 50 % deionizo-vané vody. (Minimální teplota: -35 °C)
Pro další podrobnosti o chladicí kapalině
kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
■Pokud hladina chladicí kapaliny
klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice,
uzávěr nádržky chladicí kapaliny moto-
ru, výpustný kohout a vodní čerpadlo.Pokud nezjistíte žádný únik, nechte uzá-
věr a těsnost chladicího systému zkont-
rolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
VÝSTRAHA
■Když je motor horký
Neodstraňujte uzávěr nádržky chladi-cí kapaliny motoru a uzávěr nádržky
chladicí kapaliny mezichladiče.
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způso-
bit vážná zranění , např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná
voda, ani čistý nemrznoucí přípravek. Musí se použít správná směs vody
a nemrznoucího přípravku, aby bylo
zajištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo
chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili po-škození součástí nebo laku.

606
COROLLA_TMUK_EE_CZ
8-2. Postupy v případě nouze
■Indikátor činnosti přidržení brzdy
■Indikátor iMT
■Výstražný bzučák
V některých případech nemusí být bzu-
čák slyšet z důvodu okolního hluku nebo zvuku z audiosystému.
■Senzor detekce spolujezdce vpře-
du, kontrolka a výstražný bzučák
bezpečnostního pásu
●Pokud je na sedadlo spolujezdce
vpředu položeno zavazadlo, senzor detekce spolujezdce vpředu způsobí,
že výstražná kontrolka bude blikat
a výstražný bzučák bude znít, i když na sedadle nikdo nesedí.
●Pokud je na sedadle položen polštář, senzor nemusí detekovat cestujícího
a výstražná kontrolka nemusí fungo-
vat správně.
■Pokud se během jízdy rozsvítí indi-
kátor poruchy
U některých modelů se indikátor poru-
chy rozsvítí, pokud se palivová nádrž
úplně vyprázdní. Pokud je palivová ná-drž prázdná, ihned vozidlo natankujte.
Po několika kilometrech jízdy indikátor
poruchy zhasne.
Pokud indikátor poruchy nezhasne, co
nejdříve kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
■Výstražná kontrolka systému elek-trického posilovače řízení (výstraž-
ný bzučák)
Když je nabití akumulátoru nedostateč-né nebo dočasně poklesne napětí, vý-
stražná kontrolka systému elektrického
posilovače řízení se může rozsvítit a může zaznít bzučák.
■Když se rozsvítí výstražná kontrol-
ka tlaku pneumatik (vozidla s vý-
stražným systémem tlaku pneumatik)
Prohlédněte pneumatiky, abyste zkont-
rolovali, zda pneumatika nemá defekt.
Pokud má některá pneumatika defekt:
oS.610, 621
Pokud nemá žádná pneumatika defekt:Vypněte spínač motoru a pak ho zapně-
te do ZAPNUTO. Zkontrolujte, zda se
výstražná kontrolka tlaku pneumatik roz-svítí nebo bliká.
XPokud výstražná kontrolka tlaku pneu-matik bliká přibližně 1 minutu a pak
zůstane svítit
Výstražný systém tlaku pneumatik může
mít poruchu. Nechte vozidlo ihned pro-
hlédnout kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
Výstražná kontrolkaPodrobnosti/Činnosti
(Bliká)
Signalizuje poruchu v systému přidržení brzdy
oNechte vozidlo ihned prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Výstražná
kontrolkaPodrobnosti/Činnosti
(Oranžová)
(je-li ve výbavě)
Signalizuje poruchu v iMT
oNechte vozidlo ihned prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.

634
COROLLA_TMUK_EE_CZ
8-2. Postupy v případě nouze
Příčinou problému může být jeden
z následujících bodů:
zV nádrži vozidla může být nedo-
statek paliva. Natankujte vozidlo.
zMotor může být zahlcen. Zkuste
znovu nastartovat motor správ-
ným startovacím postupem.
(oS.263, 265)
zSystém imobilizéru motoru může
mít poruchu. (oS.86)
Příčinou problému může být jeden
z následujících bodů:
zAkumulátor může být vybitý.
(oS.638)
zPólové svorky akumulátoru mo-
hou být povolené nebo zkorodo-
vané. (oS.555)
UPOZORNĚNÍ
■Buďte opatrní při jízdě přes ne-
rovnosti, pokud máte namonto-
váno kompaktní rezervní kolo.
Vo z i d l o s e p ř i j í z d ě s k o m p a k t n í m r e -
zervním kolem sníží, ve srovnání
s jízdou se standardními koly. Buďte opatrní, když jedete po vozovkách
s nerovným povrchem.
■Jízda se sněhovými řetězy a kompaktním rezervním kolem
Nenasazujte sněhové řetězy na kom-
paktní rezervní kolo. Řetězy mohou poškodit karoserii vozidla a nepřízni-
vě ovlivnit jízdní výkon.
■Když měníte pneumatiky (vozidla
s výstražným systémem tlaku
pneumatik)
Když demontujete nebo montujete
kola, pneumatiky nebo ventilek a vysí-
lač výstražného systému tlaku pneu-matik, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis
To y o t a , n e b o k t e r ý k o l i v s p o l e h l i v ý servis, protože ventilek a vysílač vý-
stražného systému tlaku pneumatik se
může při chybném zacházení poško-dit.
■Abyste zabránili poškození ven-tilků a vysílačů výstražného sys-
tému tlaku pneumatik (vozidla
s výstražným systémem tlaku pneumatik)
Když je pneumatika opravena pomocí
těsnicích tekutin, ventilek a vysílač výstražného systému tlaku pneumatik
nemusí fungovat správně. Pokud je
použita těsnicí tekutina, kontaktujte co nejdříve kteréhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis. Když měníte pneumatiku, vyměňte
ventilek a vysílač výstražného systé-
mu tlaku pneumatik. (oS.568)
Když nelze nastartovat
motor
Pokud nelze nastartovat motor,
ačkoliv dodržujete správný po-
stup (oS.263, 265), zvažte kaž-
dý z následujících bodů.
Motor nelze nastartovat,
i když startér motoru fungu-
je normálně.
Startér se protáčí pomalu,
osvětlení interiéru a světlo-
mety svítí slabě nebo hou-
kačka nehouká nebo houká
slabě.

642
COROLLA_TMUK_EE_CZ
8-2. Postupy v případě nouze
1Zastavte vozidlo na bezpečném
místě a vypněte systém klimati-
zace, a pak vypněte motor.
2Pokud vidíte páru: Poté, když
přestane unikat pára, opatrně
zvedněte kapotu.
Pokud nevidíte páru: Opatrně
zvedněte kapotu.
3Poté, co se motor dostatečně
ochladí, prohlédněte hadice
a blok chladiče (chladič), zda ne-
uniká kapalina.
Chladiče
Ventilátory chlazení
Pokud uniká velké množství chladicí ka-
paliny, ihned kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis
To y o t a , n e b o k t e rýkoliv spolehlivý
servis.
4Hladina chladicí kapaliny je
uspokojující, pokud je mezi rys-
kami "FULL" nebo "F" (plná)
a "LOW" nebo "L" (nízká) na ná-
držce.
zMotor
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Když se vozidlo přehřívá
Následující může signalizovat,
že se vaše vozidlo přehřívá.
zUkazatel teploty chladicí kapali-
ny motoru (oS.113, 117) je
v červené oblasti nebo pociťuje-
te ztrátu výkonu motoru. (Napří-
klad, rychlost vozidla se
nezvyšuje.)
zNa multiinformačním displeji je
zobrazeno "Engine Coolant
Te m p H i g h S t o p i n a S a f e P l a c e
See Owner’s Manual" (Teplota
chladicí kapaliny motoru je vy-
soká. Zastavte na bezpečném
místě. Viz Příručka pro uživa-
tele.).
zZpod kapoty vystupuje pára.
Nápravná opatření

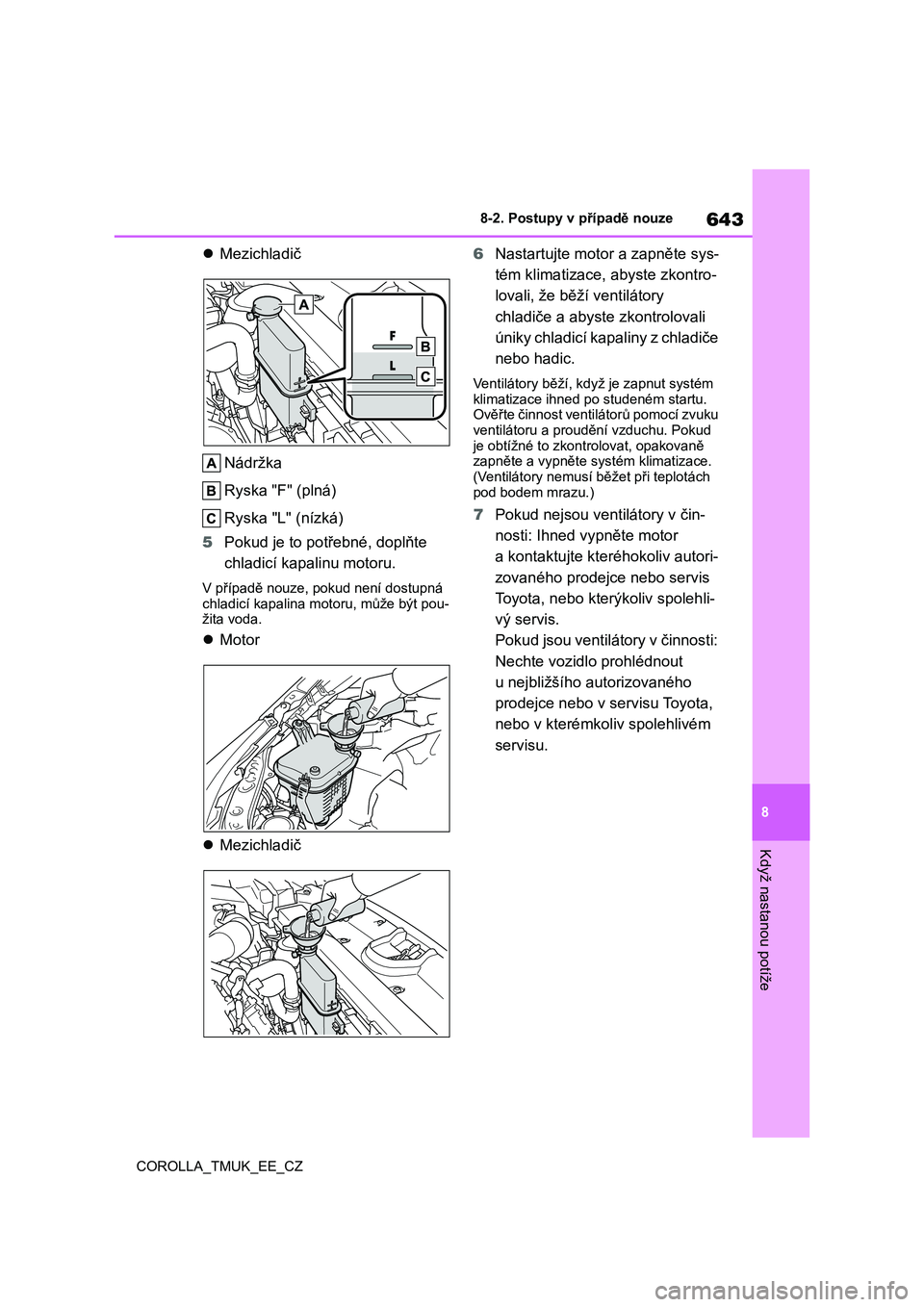

643
8
COROLLA_TMUK_EE_CZ
8-2. Postupy v případě nouze
Když nastanou potíže
zMezichladič
Nádržka
Ryska "F" (plná)
Ryska "L" (nízká)
5Pokud je to potřebné, doplňte
chladicí kapalinu motoru.
V případě nouze, pokud není dostupná
chladicí kapalina motoru, může být pou-
žita voda.
zMotor
zMezichladič
6Nastartujte motor a zapněte sys-
tém klimatizace, abyste zkontro-
lovali, že běží ventilátory
chladiče a abyste zkontrolovali
úniky chladicí kapaliny z chladiče
nebo hadic.
Ventilátory běží, když je zapnut systém
klimatizace ihned po studeném startu. Ověřte činnost ventilátorů pomocí zvuku
ventilátoru a proudění vzduchu. Pokud
je obtížné to zkontrolovat, opakovaně zapněte a vypněte systém klimatizace.
(Ventilátory nemusí běžet při teplotách
pod bodem mrazu.)
7Pokud nejsou ventilátory v čin-
nosti: Ihned vypněte motor
a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
To y o t a , n e b o k t e r ý k o l i v s p o l e h l i -
vý servis.
Pokud jsou ventilátory v činnosti:
Nechte vozidlo prohlédnout
u nejbližšího autorizovaného
prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém
servisu.

644
COROLLA_TMUK_EE_CZ
8-2. Postupy v případě nouze
1Vypněte motor. Zabrzděte parko-
vací brzdu a přesuňte řadicí
páku do P (Multidrive) nebo N
(manuální převodovka).
2Odstraňte bahno, sníh nebo pí-
sek z okolí předních kol.
3Podložte přední kola dřevem, ka-
meny nebo jiným materiálem,
abyste umožnili zlepšit trakci.
4Znovu nastartujte motor.
5Přesuňte řadicí páku do D nebo
R (Multidrive), nebo 1 nebo R
(manuální převodovka) a uvolně-
te parkovací brzdu. Pak opatrně
sešlápněte plynový pedál.
■Když je obtížné vozidlo uvolnit
Stiskněte spínač , abyste vypnuli
TRC.
VÝSTRAHA
■Když provádíte prohlídku pod ka-
potou svého vozidla
Dodržujte následující pokyny. Jejich nedodržení by mohlo vést k vážnému
zranění, např. popálení.
●Pokud vidíte unikat páru zpod ka-
poty, neotevírejte kapotu, dokud
pára nepřestane unikat. Motorový
prostor může být velmi horký.
●Nepřibližujte ruce ani oděv (zvláště
kravaty, šátku nebo šály) k ventilá-torům a řemenům. Jinak může dojít
k zachycení rukou nebo oděvu
s následky vážného zranění.
●Nepovolujte uzávěr nádržky chladi-
cí kapaliny, když jsou motor a chla-dič horké.
Pára nebo chladicí kapalina o vyso-
ké teplotě by mohla vystříknout.
UPOZORNĚNÍ
■Když doplňujete chladicí kapali-
nu motoru
Doplňujte chladicí kapalinu pomalu poté, co motor dostatečně vychladl.
Doplňování chladné kapaliny do hor-
kého motoru příliš rychle může způ-sobit poškození motoru.
■Abyste zabránili poškození sys-tému chlazení
Dodržujte následující pokyny:
●Zabraňte kontaminaci chladicí ka-
paliny cizími látkami (např. pískem
nebo prachem atd.).
●Nepoužívejte žádné přísady chladi-
cí kapaliny.
Když vozidlo uvízne
Pokud se protáčejí pneumatiky
nebo vozidlo uvízne v bahně,
štěrku nebo sněhu, proveďte
následující činnosti:
Postup vyproštění

650
COROLLA_TMUK_EE_CZ
9-1. Technické údaje
■Číslo motoru
Číslo motoru je vyraženo na bloku
motoru, viz obrázek.
Motor
Model8NR-FTS
Typ4válcový, řadový, 4taktní, zážehový
(s turbodmychadlem)
Vrtání a zdvih71,5 u 74,5 mm
Zdvihový objem1 197 cm3
Vůle ventilůAutomatické nastavení
Napnutí hnacího řemeneAutomatické nastavení
Palivo
Typ paliva
Když uvidíte tyto typy palivových štítků
u čerpací stanice, použijte pouze palivo
s jedním z následujících štítků.
Oblast EU:
Pouze bezolovnatý benzín odpovídající
Evropské normě EN228
Kromě oblasti EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)50,0 litrů
