2019 TOYOTA C-HR tlak

5
1
5 4
3
2
C-HR_HV_OM_Europe_OM10647CZ
8
7
6
5-1. Používání systému klimatizace
a odmlžování
Systém klimatizace ............538
Vyhřívání volantu/
vyhřívání sedadel ............547
5-2. Používání osvětlení interiéru
Přehled osvětlení interiéru ... 549
• Vnitřní lampičky .............550
• Osobní lampičky ............550
5-3. Používání úložných prostorů
Přehled úložných prostorů ... 552
• Odkládací schránka .......553
• Schránka v konzole .......553
• Držáky lahví ...................554
• Držáky nápojů................555
Vybavení zavazadlového
prostoru ...........................556
5-4. Používání dalšího vybavení
interiéru
Další vybavení interiéru .....564
• Sluneční clony ...............564
• Kosmetická zrcátka .......564
• Hodiny ...........................565
• Napájecí zásuvka ..........566
• Přídržná madla ..............5676-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla .............. 570
Čistění a ochrana
interiéru vozidla ............... 576
6-2. Údržba
Požadavky na údržbu........ 580
6-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí....................... 583
Kapota ............................... 586
Umístění podlahového
zvedáku........................... 588
Motorový prostor ............... 589
12V akumulátor
(motor M20A-FXS) .......... 602
Pneumatiky ....................... 606
Tlak huštění pneumatik ..... 622
Kola ................................... 624
Filtr klimatizace ................. 627
Větrací otvor přívodu vzduchu
hybridního (trakčního)
akumulátoru a filtr ........... 630
Baterie elektronického
klíče................................. 635
Kontrola a výměna
pojistek ............................ 638
Žárovky ............................. 643
5Vybavení interiéru6Údržba a péče

15Obrazový rejstřík
C-HR_HV_OM_Europe_OM10647CZ
Stěrače čelního skla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 341
Pokyny pro zimu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 531
Zabránění zamrznutí (odmrazovač stěračů čelního skla*1) . . S. 542
Pokyny pro používání myčky vozidel. . . . . . . . . . . . . . . . . . . . S. 573
Dvířka palivové nádrže . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 346
Postup při tankování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 346
Typ paliva/objem palivové nádrže . . . . . . . . . . . . . . . . . . . . . . S. 749
Pneumatiky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 606
Rozměry/tlak huštění pneumatik . . . . . . . . . . . . . . . . . . . . . . . S. 756
Zimní pneumatiky/sněhové řetězy . . . . . . . . . . . . . . . . . . . . . . S. 531
Kontrola/střídání/výstražný systém tlaku pneumatik . . . . . . . . S. 606
Řešení při defektu pneumatik . . . . . . . . . . . . . . . . . . . . . S. 688, 709
Kapota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 586
Otevírání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 586
Motorový olej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 750
Řešení při přehřátí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 737
Kamera*1, 2
Světlomety/přední obrysová svět la/světla pro denní svícení/
směrová světla. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 320, 329
Přední mlhová světla*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 33 9
Boční směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 320
Koncová světla/směrová světla . . . . . . . . . . . . . . . . . . S. 320, 329
Koncová světla (typ LED)
Směrová světla (typ LED) . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 320
Couvací světlo (typ se žárovkou)
Přesunutí řadicí páky do R . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 311
Osvětlení registrační značky . . . . . . . . . . . . . . . . . . . . . . . . S. 329
Zadní mlhové světlo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 339
Couvací světlo (typ LED)
Přesunutí řadicí páky do R . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 311
Žárovky venkovních světel pro jízdu
(Postup výměny: S. 643, Příkon: S. 757)
*1: Je-li ve výbavě
*2: U vozidel vybavených navigační m/multimediálním systémem - viz
"Příručka pro uživatele naviga čního a multimediálního systému".

1511-5. Zabezpečovací systém
1
Bezpečnost a zabezpečení
C-HR_HV_OM_Europe_OM10647CZ
● Vozidlo je uvnitř automatické nebo vysokotlaké myčky vozidel.
● Vozidlo je vystaveno nárazům, jako jsou krupobití, údery blesku a jiné druhy
opakovaných nárazů nebo vibrací.
● Ve vozidle jsou pohyblivé předměty, na-
příklad závěsné příslušenství zavěšené
na přídržných madlech.
● Vozidlo je zaparkováno na místě, kde se
vyskytují extrémní vibrace nebo hluk,
jako např. v parkovací garáži.
● Z vozidla je odstraňován led nebo sníh,
což způsobí, že vozidlo je vystaveno
opakovaným nárazům nebo vibracím.

1582. Přístrojová deska
C-HR_HV_OM_Europe_OM10647CZ
*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zhasnou po
nastartování hybridního systému nebo po několika sekundách. Sys tém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo p okud kont-
rolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv autoriz ovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým se rvisem.
*2: Kontrolka bliká, aby signalizovala poruchu.
*3: Kontrolka se rozsvítí, aby signalizovala poruchu.
*1Výstražná kontrolka PCS (je-li ve výbavě) S. 673
*2Indikátor parkovací brzdy S. 674
Výstražná kontrolka nízké hladiny paliva S. 674
Kontrolka bezpečnostních pásů řidiče a spolu-
jezdce vpředu S. 674
Kontrolka bezpečnostních pásů cestujících
vzadu (na středním panelu) S. 674
*1Výstražná kontrolka tlaku pneumatik S. 675
Výstražné kontrolkyStrany

1632. Přístrojová deska
2
Přístrojová deska
C-HR_HV_OM_Europe_OM10647CZ
Symboly na multiinformačním displejiStrany
Výstražná kontrolka systému dobíjení S. 670
Výstražná kontrolka nízkého tlaku motorového oleje S. 670
Výstražná kontrolka vysoké teploty chladicí kapaliny
motoru S. 675
Systém Smart Entry & Start S. 301
Výstražná kontrolka přehřívání hybridního systému S. 739
Systém Brake Override/Drive-Start Control S. 676
VÝSTRAHA
■ Pokud se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolka bezpečnostního systému, jako je výstražná kontrolka
ABS a SRS airbagů, nerozsvítila při nastartování hybridního sys tému, zna-
menalo by to, že tyto systémy nejsou schopny vás ochránit při n ehodě, což
může mít za následek smrt nebo vážná zranění. Nechte vozidlo pr ohléd-
nout kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.

1722. Přístrojová deska
C-HR_HV_OM_Europe_OM10647CZ
● RSA (Asistent dopravních značek) (S. 389)*1
Zvolte pro zapnutí/vypnutí RSA (Asistent dopravních značek).
● Volba jízdního režimu (S. 415)
● Osvětlení přístrojové desky (S. 175)
Zvolte pro seřízení jasu os větlení přístrojové desky.
● Nastavení vozidla
Zvolte menu pro nastaven í následujících položek.
• Nastavení parkovacího asistenta ( S. 766)*1
Zvolte pro změnu hlasitosti bzučáku parkovacího asistenta.
• Nastavení parkovac ího asistenta a RCTA
( S. 766)*1
Zvolte pro změnu hlasitosti bzučáku parkovacího asistenta a RCTA.
• Nastavení RSA (Asisten t dopravních značek) (S. 768)*1
Zvolte pro nastavení RSA (Asistent dopravních značek).
• Nastavení výstražného systému tlaku pneumatik ( S. 609)
Zvolte pro inicializ aci výstražného systému tlaku pneumatik.

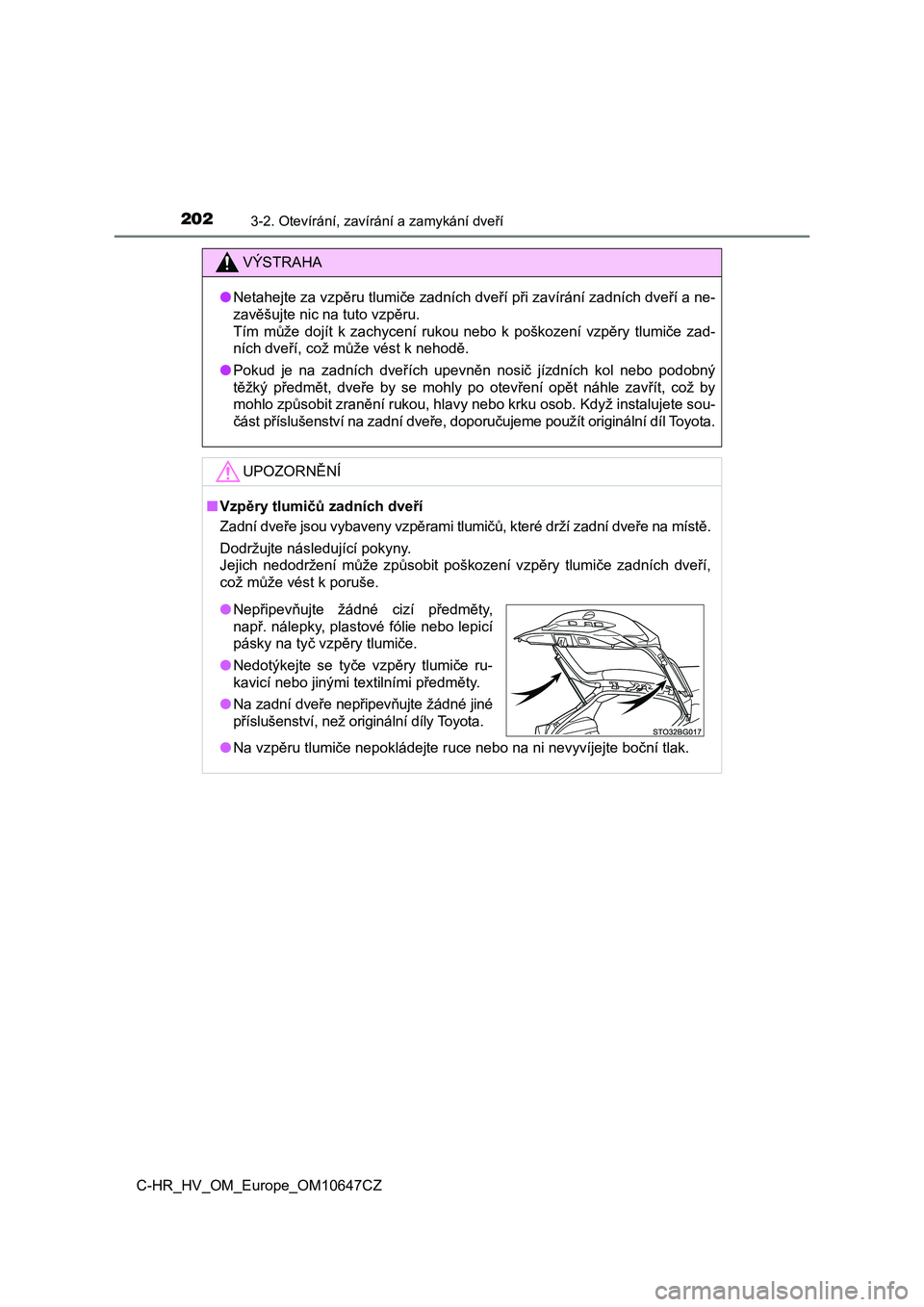

2023-2. Otevírání, zavírání a zamykání dveří
C-HR_HV_OM_Europe_OM10647CZ
VÝSTRAHA
●Netahejte za vzpěru tlumiče zadních dveří při zavírání zadních dveří a ne-
zavěšujte nic na tuto vzpěru.
Tím může dojít k zachycení rukou nebo k poškození vzpěry tlumič e zad-
ních dveří, což může vést k nehodě.
● Pokud je na zadních dveřích upevněn nosič jízdních kol nebo podobný
těžký předmět, dveře by se mohly po otevření opět náhle zavřít, což by
mohlo způsobit zranění rukou, hlavy nebo krku osob. Když instal ujete sou-
část příslušenství na zadní dveře, doporučujeme použít originál ní díl Toyota.
UPOZORNĚNÍ
■Vzpěry tlumičů zadních dveří
Zadní dveře jsou vybaveny vzpěrami tlumičů, které drží zadní dv eře na místě.
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vzpěry tlumiče zadníc h dveří,
což může vést k poruše.
● Na vzpěru tlumiče nepokládejte ruce nebo na ni nevyvíjejte boční tlak.
●Nepřipevňujte žádné cizí předměty,
např. nálepky, plastové fólie nebo lepicí
pásky na tyč vzpěry tlumiče.
● Nedotýkejte se tyče vzpěry tlumiče ru-
kavicí nebo jinými textilními předměty.
● Na zadní dveře nepřipevňujte žádné jiné
příslušenství, než originální díly Toyota.

2944-1. Před jízdou
C-HR_HV_OM_Europe_OM10647CZ
■Informační štítek (výrobní štítek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče, cestujících, zavazadel, tažného za řízení,
celková pohotovostní hmotnost a zatížení tažného háku by neměla pře-
kročit celkovou hmotnost vozidla o více než 100 kg. Překročení této
hmotnosti je nebezpečné.
Maximální přípustné za tížení zadní nápravy
Zatížení zadní nápravy by nemělo překročit maximální přípustné zatíže-
ní zadní nápravy o více než 15 %. Překročení této hmotnosti je nebez-
pečné.
Hodnoty přípustné hmotnosti přípojného vozidla byly odvozeny z testo-
vání na hladinu moře. Pamatujte, že se při jízdě ve vyšších nad moř-
ských výškách výkon motoru a přípustná hmotnost přípojného vozi dla
bude snižovat.
Ty p ATy p B
VÝSTRAHA
■ Když je překročena celková hmotnost vozidla nebo přípustné zatížení
nápravy
Nedodržení tohoto pokynu může vést k nehodě s následky smrti ne bo váž-
ných zranění.
● Přidejte 20,0 kPa (0,2 kgf/cm2 nebo barů; 3 psi) k doporučenému tlaku
huštění pneumatik. ( S. 756)
● Nepřekračujte stanovený rychlostní limit pro tažení přívěsu v zastavěných
oblastech nebo 100 km/h, podle toho, co je nižší.
