4944-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10647CZ
■Přehled funkcí
Když odjíždíte z místa rovnoběžného parkování, zvolte směr, kte -
rým chcete odjet, a bude poskytn uta asistence ovládání volantu,
aby navedla vozidlo do poloh y, ze které můžete odjet.
S řadicí pákou v P stiskněte
spínač S-IPA, zvolte asis-
tenční režim výjezdu při rov-
noběžném parkování, a pak
ovládejte páčku směrových
světel, abyste zvolili požado-
vaný směr odjezdu.
Automatické ovládání volan-
tu bude zahájeno, když je řa-
dicí páka přesunuta podle
pokynů poskyt ovaných sys-
témem.
Zazní zvuk a ukáže se zobra-
zení, aby vám oznámily, kdy
vozidlo dosáhne polohy, ze
které můžete odjet.
V závislosti na stavu parkovacího místa, navádění do výchozích míst
pro pohyb vpřed a couvání, stejně jako automatické ovládání vol antu,
jsou opakovány, kdykoliv je nutná vícenásobná zatáčecí manévrov ací
asistence od okamžiku, kdy je zahájeno automatické ovládání vol antu
v kroku , až do doby, kdy vozidlo dosáhne polohy, ze které může od-
jet.
Jak odjet z parkovacího místa př i rovnoběžném parkování (asis-
tenční režim výjezdu př i rovnoběžném parkování)

4954-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10647CZ
■Používání asistenčního režimu výjezdu při rovnoběžném par-
kování pro odjezd
S řadicí pákou v P stiskněte
spínač S-IPA a zkontrolujte,
zda se zobrazení na multiin-
formačním displeji přepnulo
na "Výjezd z bočního park.".
Ovládejte páčku směrových světel (S. 320), abyste zvolili, zda
chcete vyjet vlevo nebo vpravo.
Pokud jsou ve směru výjezdu vozidla nějaké překážky, systém roz hod-
ne, že výjezd není možný a asistence je zastavena.
Když je řadicí páka přesunuta do R (nebo D) podle zobrazení po-
kynů na obrazovce (S. 483), ozve se pronikavý zvuk pípnutí
a asistence bude zahájena.
Krok a další jsou pro případy, při kterých zobrazení pokynů uk azuje
"Couvejte" po ovládání páčky směrových světel pro volbu směru o djezdu.
●Když je zahájeno automatické ovládání volantu, v oblasti zob-
razení se ukáže zobrazení aut omatického ovládání volantu
a indikátor úrovně asistence (S. 483).
● Pro zastavení asistence stiskněte spínač S-IPA.
1
2
3
4

4964-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10647CZ
Zaujměte běžnou polohu pro couvání, položte ruce lehce na vo-
lant bez použití síly, ověřte p římo bezpečnost oblasti vzadu
a okolo vozidla a pomalu couvejte , přičemž korigujte rychlost vo-
zidla sešlápnutím brzdového pedálu.
● Když couváte příliš rychle, ozve se ostrý zvuk pípnutí a asis-
tence se zastaví. (S. 483)
Když se ozve běžné pípnutí
a na displeji se ukáže zobra-
zení STOP (S. 483), za-
stavte vozidlo.
Přesuňte řadicí páku do D, S ( motor M20A-FXS) nebo B (motor
2ZR-FXE).
Zaujměte běžnou polohu pro jíz du, položte ruce lehce na volant
bez použití síly, ověřte přímo bezpečnost oblasti vpředu a okolo
vozidla, a pomalu jeďte dopředu, přičemž korigujte rychlost voz i-
dla sešlápnutím brzdového pedálu.
● Když odjezd nemůže být uskutečněn na první pokus a je nutné
vícenásobné zatáčecí manévrování, přejděte ke kroku .
● Když vícenásobné zatáčecí manévrování není nutné, přejděte
ke kroku .
Když se ozve běžné pípnutí
a na displeji se ukáže zobra-
zení STOP (S. 483), za-
stavte vozidlo.
4
5
6
7
8
14
8

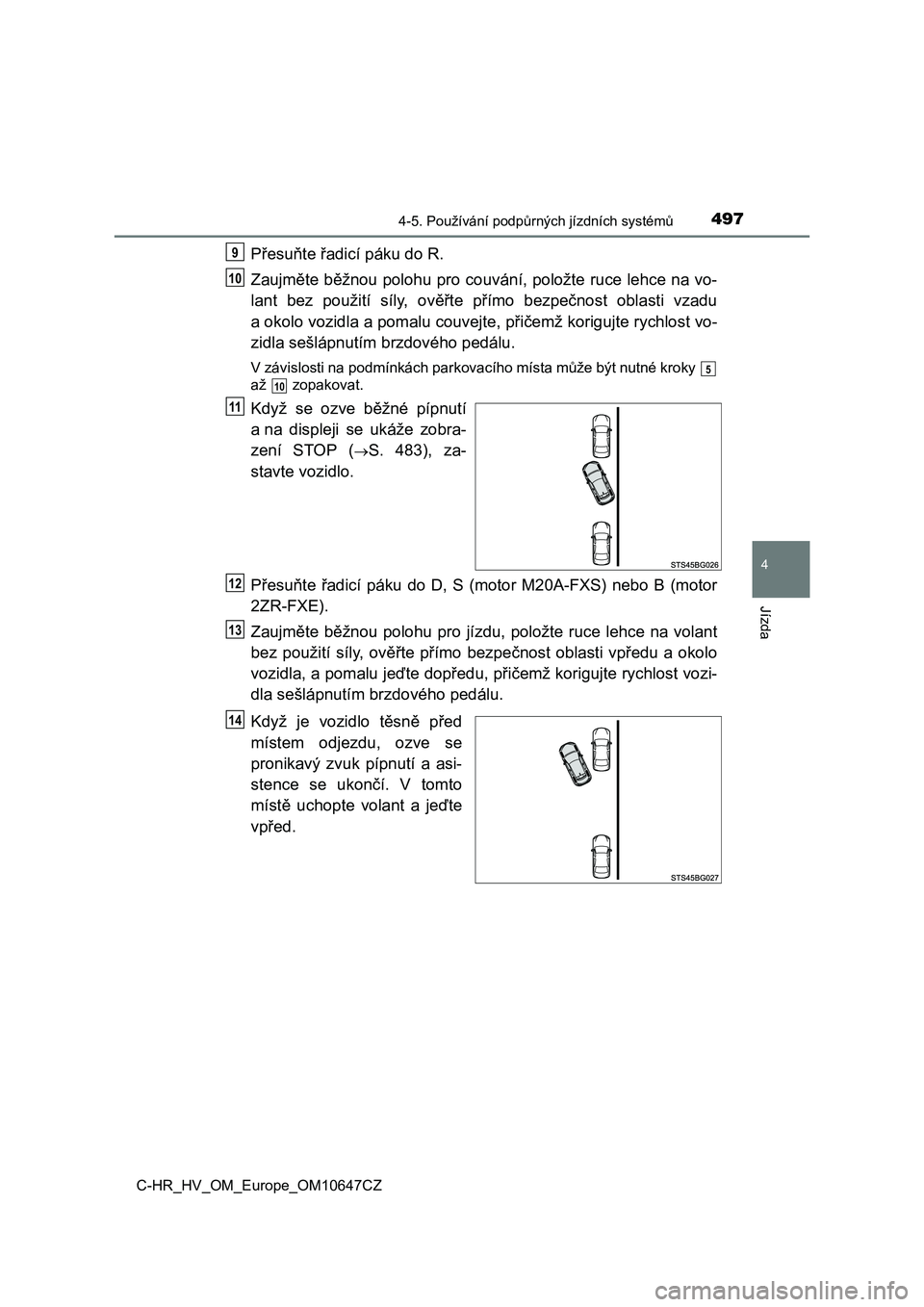

4974-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10647CZ
Přesuňte řadicí páku do R.
Zaujměte běžnou polohu pro couvání, položte ruce lehce na vo-
lant bez použití síly, ověřte p římo bezpečnost oblasti vzadu
a okolo vozidla a pomalu couvejte , přičemž korigujte rychlost vo-
zidla sešlápnutím brzdového pedálu.
V závislosti na podmínkách parkovacího místa může být nutné kro ky
až zopakovat.
Když se ozve běžné pípnutí
a na displeji se ukáže zobra-
zení STOP (S. 483), za-
stavte vozidlo.
Přesuňte řadicí páku do D, S ( motor M20A-FXS) nebo B (motor
2ZR-FXE).
Zaujměte běžnou polohu pro jíz du, položte ruce lehce na volant
bez použití síly, ověřte přímo bezpečnost oblasti vpředu a okolo
vozidla, a pomalu jeďte dopředu, přičemž korigujte rychlost voz i-
dla sešlápnutím brzdového pedálu.
Když je vozidlo těsně před
místem odjezdu, ozve se
pronikavý zvuk pípnutí a asi-
stence se ukončí. V tomto
místě uchopte volant a jeďte
vpřed.
9
10
5
10
11
12
13
14

4984-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10647CZ
■Asistenční režim výjezdu při rovnoběžném parkování
● Během asistence, pokud řidič rozhodne, že je v takové poloze, že je možný
odjezd a začne ovládat volant, asistence bude v této poloze zas tavena.
● Asistence nemůže být použita, pokud nejsou vpředu zaparkovaná vozidla,
nebo pokud mezera mezi předkem vašeho vozidla a vozidlem zapark ova-
ným vpředu je příliš velká.
● Když používáte asistenční režim výjezdu při rovnoběžném parkování, asis-
tenční režim nemusí být schopen fungovat v závislosti na okolní m prostředí.
■ Když používáte asistenční režim výjezdu při rovnoběžném parkování
Nepoužívejte asistenční režim výjezdu při rovnoběžném parkování v násle-
dujících situacích, protože nemusí fungovat správně:
● Když povrch vozovky není zpevněný nebo je hrubý, např. štěrkový.
● Když je na straně vašeho vozidla na vozovce vyjetá kolej nebo jiná prohlu-
beň.
● Když se vozovka na straně vašeho vozidla svažuje.
● Když se za vozidlem v oblasti výjezdu vašeho vozidla nachází následující:
• Stromy nebo sloupy
• Hasicí hydranty
• Vysoká tráva, květinové záhony atd.
• Zdi, které by obklopovaly vozidlo
• Vozidla čekající poblíž parkovacího místa
• Kovové traverzy
• Zdi s výstupky
•Díry

5014-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10647CZ
■Parkování
Zastavte tak, aby střed cílo-
vého parkovacího místa byl
téměř kolmo k vozidlu. Pak
stiskněte 2krát spínač S-IPA
a zkontrolujte, zda se zobra-
zení na multiinformačním
displeji přepnulo na "Couvací
parkování".
● Vizuálně zkontrolujte oblast
ve směru šipky ukazující
směr automatického ovlá-
dání volantu a cílové par-
kovací místo na displeji.
● Při každém stisknutí spína-
če S-IPA se režim přepne.
(S. 482)
● Když není řadicí páka v D, S (motor M20A-FXS) nebo B (mo-
tor 2ZR-FXE), nebo když je detek ována rychlost vozidla, stisk-
nutím spínače S-IPA se obrazovka nepřepne na zobrazení
"Couvací parkování".
● Můžete ovládat páčku směrových světel (S. 320), abyste
zvolili, zda chcete parko vat vlevo nebo vpravo.
● Systém nemůže být použit, když je parkovací místo úzké,
nebo tam není dostatek místa pro asistenční činnost. Řiďte se
informacemi zobrazenými na mult iinformačním displeji, abyste
použili jiné parkovací místo.
Přibližně 1 m
1

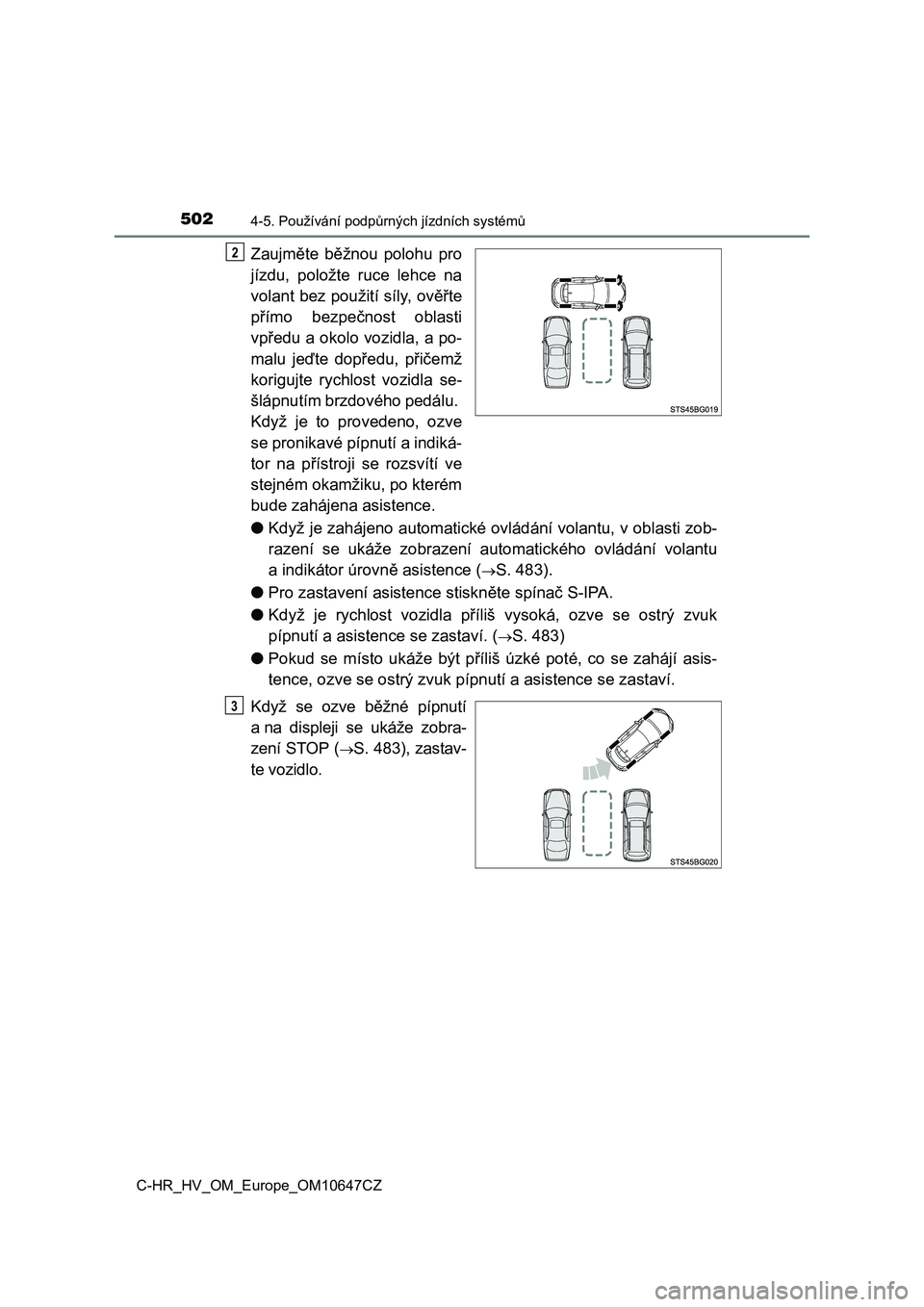

5024-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10647CZ
Zaujměte běžnou polohu pro
jízdu, položte ruce lehce na
volant bez použití síly, ověřte
přímo bezpečnost oblasti
vpředu a okolo vozidla, a po-
malu jeďte dopředu, přičemž
korigujte rychlost vozidla se-
šlápnutím brzdového pedálu.
Když je to provedeno, ozve
se pronikavé pípnutí a indiká-
tor na přístroji se rozsvítí ve
stejném okamžiku, po kterém
bude zahájena asistence.
● Když je zahájeno automatické ovládání volantu, v oblasti zob-
razení se ukáže zobrazení aut omatického ovládání volantu
a indikátor úrovně asistence (S. 483).
● Pro zastavení asistence stiskněte spínač S-IPA.
● Když je rychlost vozidla příliš vysoká, ozve se ostrý zvuk
pípnutí a asist ence se zastaví. (S. 483)
● Pokud se místo ukáže být příliš úzké poté, co se zahájí asis-
tence, ozve se ostrý zvuk pípn utí a asistence se zastaví.
Když se ozve běžné pípnutí
a na displeji se ukáže zobra-
zení STOP (S. 483), zastav-
te vozidlo.
2
3

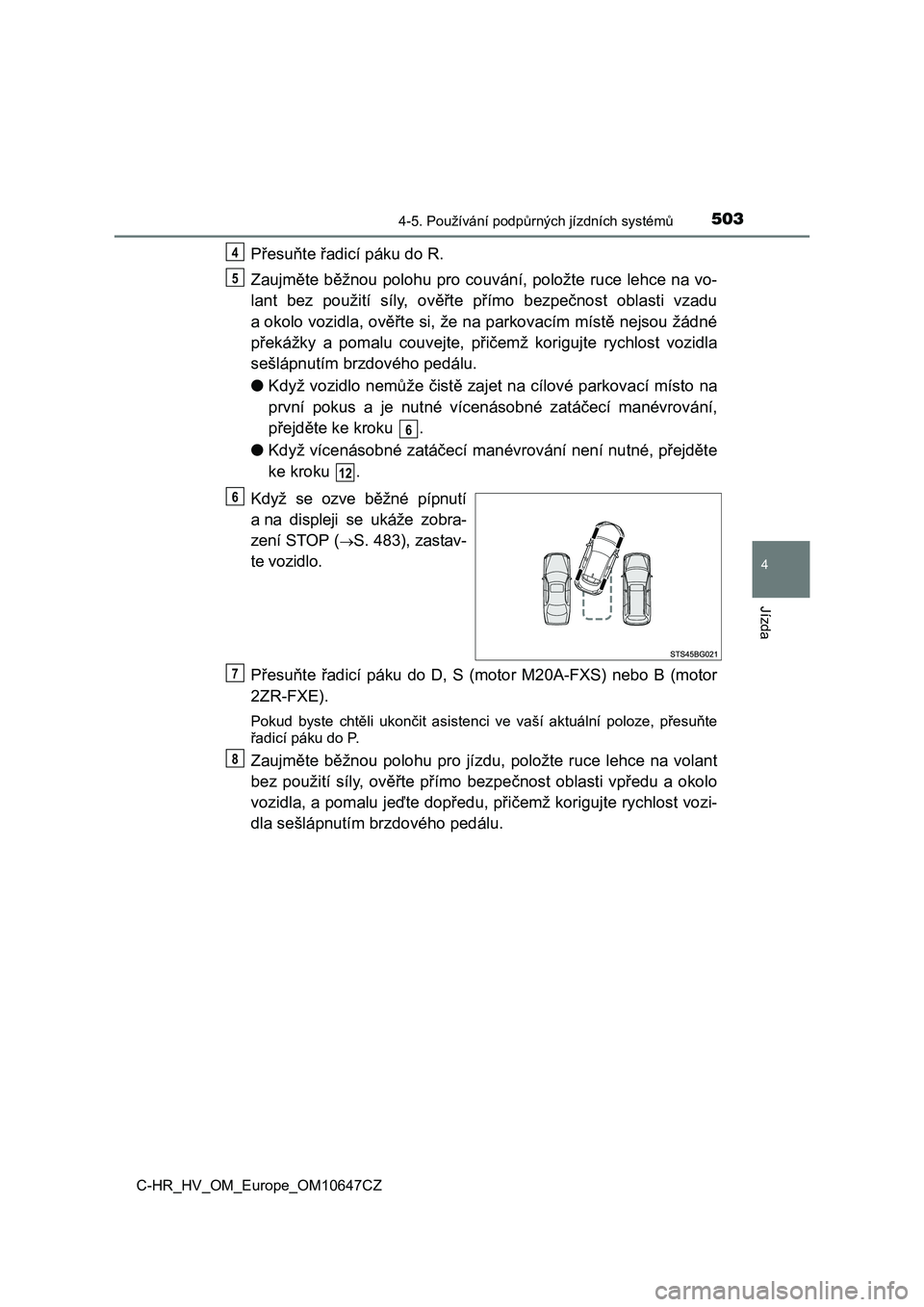

5034-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10647CZ
Přesuňte řadicí páku do R.
Zaujměte běžnou polohu pro couvání, položte ruce lehce na vo-
lant bez použití síly, ověřte p římo bezpečnost oblasti vzadu
a okolo vozidla, ověřte si, že na parkovacím místě nejsou žádné
překážky a pomalu couvejte, přič emž korigujte rychlost vozidla
sešlápnutím brzdového pedálu.
● Když vozidlo nemůže čistě zajet na cílové parkovací místo na
první pokus a je nutné vícenásobné zatáčecí manévrování,
přejděte ke kroku .
● Když vícenásobné zatáčecí manévrování není nutné, přejděte
ke kroku .
Když se ozve běžné pípnutí
a na displeji se ukáže zobra-
zení STOP (S. 483), zastav-
te vozidlo.
Přesuňte řadicí páku do D, S ( motor M20A-FXS) nebo B (motor
2ZR-FXE).
Pokud byste chtěli ukončit asistenci ve vaší aktuální poloze, p řesuňte
řadicí páku do P.
Zaujměte běžnou polohu pro jíz du, položte ruce lehce na volant
bez použití síly, ověřte přímo bezpečnost oblasti vpředu a okolo
vozidla, a pomalu jeďte dopředu, přičemž korigujte rychlost voz i-
dla sešlápnutím brzdového pedálu.
4
5
6
12
6
7
8
