2019 TOYOTA C-HR sensor

4684-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E■
Omstandigheden waaronder de Parking Support Brake-functie (voor stil-
staande objecten) mogelijk werkt , zelfs als er geen kans op een aanrijding is
Onder sommige omstandigheden, zoa ls de onderstaande, werkt de Parking Sup-
port Brake-functie (voor stilstaande objecten) mogelijk zelfs a ls er geen kans op
een aanrijding is.
● Omgeving van de auto
• Wanneer richting een spandoek of vlag, een laaghangende tak of een slag-
boom (zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeer-
plaatsen) wordt gereden
• Bij het rijden op een smalle rijbaan omringd door een construc tie, zoals een
tunnel of een stalen brug
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals gebruikt boven afvoergoten
• Bij het rijden op een steile helling
• Als een sensor wordt geraakt doo r een grote hoeveelheid water, zoals bij het
rijden op een ove rstroomde weg
• Wanneer op een smalle weg wordt
gereden
• Wanneer op een grindweg of in een omgeving met hoog gras wordt gereden
C-HR_HV_OM_Europe_OM10647E.b ook Page 468 Tuesday, July 30, 2019 9:59 AM

4694-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E●
Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor
is schoongemaakt, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtk omt
• Bij het rijden onder barre weer somstandigheden, bijvoorbeeld bij mist,
sneeuw of een zandstorm
• Wanneer het stevig waait
● Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden gepr oduceerd
door claxons, voertuigdetectiesystemen, motorfietsmotoren, luch tremmen
van vrachtwagens, sonarsystemen van andere auto's of andere bronnen.
• Als een sticker of een elektronisch onderdeel zoals een kentek enplaat met
achtergrondverlichting (met name fluorescerende), een mistlamp, een spat-
bordantenne of een draadloze antenne in de buurt van een van de sensoren
is geplaatst
● Wijzigingen in de sta nd van de auto ten opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de be lading van
de auto
• Als de stand van een sensor is gewijzigd door een aanrijding o .i.d.
• Als er bijvoorbeeld lak of een sticker op een sensor is aangeb racht.
C-HR_HV_OM_Europe_OM10647E.book Page 469 Tuesday, July 30, 2019 9:59 AM

4704-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E■
Situaties waarin de Parking Supp ort Brake-functie (voor stilstaande objec-
ten) mogelijk niet goed werkt
In bepaalde situaties, zoals de onderstaande, werkt deze functi e mogelijk niet
goed.
● Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor
is schoongemaakt, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtk omt
• Bij het rijden onder barre weer somstandigheden, bijvoorbeeld bij mist,
sneeuw of een zandstorm
• Als de sensor bevroren is (zo dra de sensor ontdooit, zal het s ysteem weer
normaal werken)
● Omgeving van de auto
• Wanneer zich tussen de auto en een gesignaleerd obstakel een o bject
bevindt dat niet kan worden gesignaleerd
• Als een object zoals een auto, motorfiets, fiets of voetganger voor de auto
langs komt of plotseling van opzij opduikt.
• De auto nadert een hoge of gebogen stoeprand.
• De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op
gras.
• Als het object zich te dic ht bij de sensor bevindt.
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Wanneer het stevig waait
C-HR_HV_OM_Europe_OM10647E.b ook Page 470 Tuesday, July 30, 2019 9:59 AM

4714-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E●
Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden gepr oduceerd
door claxons, voertuigdetectiesystemen, motorfietsmotoren, luch tremmen
van vrachtwagens, sonarsystemen van andere auto's of andere bronnen.
• Als een sticker of een elektronisch onderdeel zoals een kentek enplaat met
achtergrondverlichting (met name fluorescerende), een mistlamp, een spat-
bordantenne of een draadloze antenne in de buurt van een van de sensoren
is geplaatst
● Wijzigingen in de sta nd van de auto ten opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de be lading van
de auto
• Als de stand van een sensor is gewijzigd door een aanrijding o .i.d.
• Als er uitrusting die een sensor kan hinderen, zoals een bumpe rbeschermer
(een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
• Als de wielophanging is gewijzigd of als er een andere maat ba nden dan
voorgeschreven is gemonteerd
• Als er bijvoorbeeld lak of een sticker op een sensor is aangeb racht.
• Als er met de auto wo rdt gereden terwijl de selectiehendel in stand N staat
WAARSCHUWING
■Om ervoor te zorgen dat de Parking Support Brake goed werkt
Neem de volgende voorzorgsmaatregelen met betrekking tot de sen soren in
acht (
→Blz. 438).
Het niet in acht nemen van de voorschriften kan er toe leiden d at een sensor
niet goed werkt, waardoor een ongeval kan ontstaan.
● Wijzig, demonteer of sp uit de sensoren niet.
● Vervang een defecte sensor uitslui tend door een originele sensor.
● Stel een sensor en zijn omgeving niet bloot aan krachtige schokken.
● Beschadig de sensoren niet en houd ze altijd schoon.
● Wanneer het gebied rondom een radarsensor wordt blootgesteld aa n een
krachtige schok, werkt het systeem mogelijk niet goed meer doordat de sensor
niet goed meer werkt. Laat de aut o nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en uitge-
ruste deskundige.
■ Omgaan met de wielophanging
Breng geen wijzigingen aan de wielophanging aan, aangezien veranderingen in
de wagenhoogte of de hellingshoek van de auto ervoor kunnen zorgen dat de
sensoren objecten niet juist s ignaleren, dat het systeem niet w erkt of dat het
systeem onnodig werkt.
C-HR_HV_OM_Europe_OM10647E.b ook Page 471 Tuesday, July 30, 2019 9:59 AM

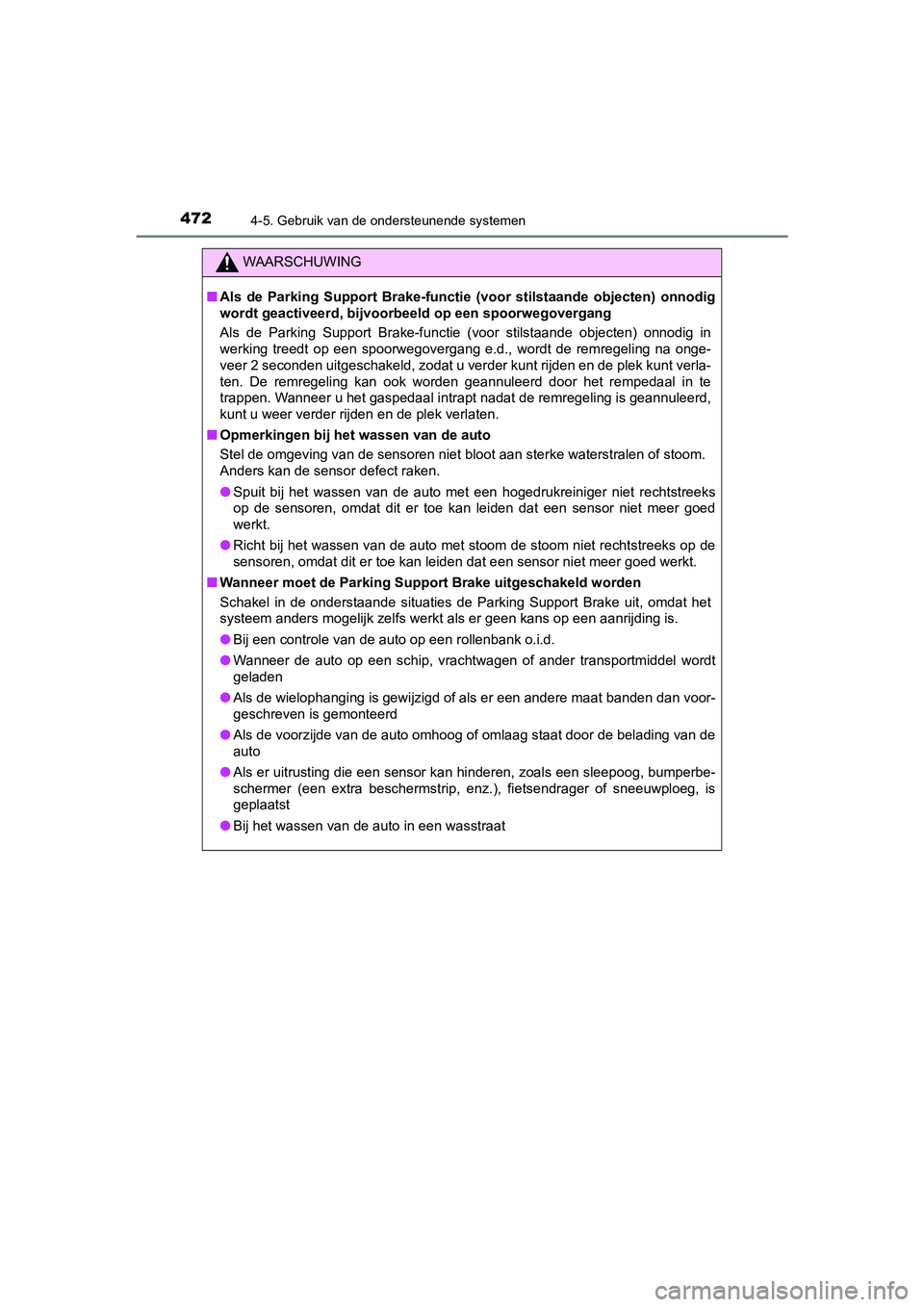

4724-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E
WAARSCHUWING
■Als de Parking Support Brake-func tie (voor stilstaande objecten) onnodig
wordt geactiveerd, bijvoorbeel d op een spoorwegovergang
Als de Parking Support Brake-fu nctie (voor stilstaande objecten) onnodig in
werking treedt op een spoorwegov ergang e.d., wordt de remregeling na onge-
veer 2 seconden uitgeschakeld, zodat u verder kunt rijden en de plek kunt verla-
ten. De remregeling kan ook worden geannuleerd door het rempeda al in te
trappen. Wanneer u het gaspedaal i ntrapt nadat de remregeling is geannuleerd,
kunt u weer verder rijden en de plek verlaten.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstr alen of stoom.
Anders kan de sensor defect raken.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks
op de sensoren, omdat dit er toe kan leiden dat een sensor niet meer goed
werkt.
● Richt bij het wassen van de auto met stoom de stoom niet rechts treeks op de
sensoren, omdat dit er toe kan leiden dat e en sensor niet meer goed werkt.
■ Wanneer moet de Parking Support Brake uitgeschakeld worden
Schakel in de onderstaande situaties de Parking Support Brake uit, omdat het
systeem anders mogelijk zelfs we rkt als er geen kans op een aanrijding is.
● Bij een controle van de auto op een rollenbank o.i.d.
● Wanneer de auto op een schip, vrachtwagen of ander transportmid del wordt
geladen
● Als de wielophanging is gewijzigd of als er een andere maat ban den dan voor-
geschreven is gemonteerd
● Als de voorzijde van de auto omhoog of omla ag staat door de belading van de
auto
● Als er uitrusting die een sensor kan hinderen, zoals een sleepo og, bumperbe-
schermer (een extra beschermstrip , enz.), fietsendrager of sneeuwploeg, is
geplaatst
● Bij het wassen van de auto in een wasstraat
C-HR_HV_OM_Europe_OM10647E.b ook Page 472 Tuesday, July 30, 2019 9:59 AM

473
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_HV_OM_Europe_OM10647E
Parking Suppor t Brake-functie
(voor voertuigen die achterlangs rijden)
*
Deze functie treedt in werking in situaties zoals hieronder aangegeven
wanneer in de rijricht ing van de auto een auto wordt gesignalee rd.
■Bij het achteruitrijden nadert een auto en het rempedaal wordt
niet of te laat ingetrapt
→Blz. 432
∗: Indien aanwezig
Als een radarsensor achter een auto signaleert die van rechts o f
links achter nadert en het systeem bepaalt dat de kans op een a an-
rijding groot is, activeert deze functie de remmen om de kans o p
een aanrijding met de nader ende auto te verkleinen.
Voorbeelden van het in werking treden van de functie
Soorten sensoren
C-HR_HV_OM_Europe_OM10647E.b ook Page 473 Tuesday, July 30, 2019 9:59 AM

4754-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E■
Omstandigheden waaronder de Parking Support Brake-functie (voor voertui-
gen die achterlangs rijden ) een auto niet signaleert
De Parking Support Brake-functie (voor voertuigen die achterlan gs rijden) is niet
ontworpen om de volgend e typen voertuigen en/of objecten te signaleren.
● Voertuigen die van direct achter de auto naderen
● Voertuigen die achteruit inparkere n in een parkeerruimte naast uw auto
● Voertuigen vlak bij uw auto die plotseling accelereren of decel ereren
● Vangrails, muren, bebording, ge parkeerde auto's en vergelijkbar e stilstaande
objecten
*
● Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
●Objecten die zich zeer dicht b ij een radarsensor bevinden*
●Voertuigen die de auto van rechts of links achter de auto nader en met een snel-
heid van minder da n ongeveer 8 km/h
● Voertuigen die de auto van rechts of links achter de auto nader en met een snel-
heid van meer dan o ngeveer 28 km/h
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto e n/of object
gesignaleerd.
●
Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
C-HR_HV_OM_Europe_OM10647E.b ook Page 475 Tuesday, July 30, 2019 9:59 AM

4774-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E■
Situaties waarin de Parking Supp ort Brake-functie (voor voertuigen die ach-
terlangs rijden) mogelijk niet goed werkt
In bepaalde situaties, zoals d e onderstaande, signaleren de rad arsensoren een
object mogelijk niet en werkt deze functie mogelijk niet goed
● Stilstaande objecten
● Wanneer een sensor of de omgevi ng van een sensor zeer heet of koud is
● Als de achterbumper is bedekt met bijvoorbeeld ijs, sneeuw of vuil
● Bij zware regenval of een ander e oorzaak waardoor er veel water op de auto
terechtkomt
● Wanneer een voertuig naast uw aut o het detectiegebied van een radarsensor
blokkeert
● Als de auto sterk n aar één kant helt
● Als er uitrusting die een sensor kan hinderen, zoals een sleepo og, bumperbe-
schermer (een extra beschermstrip, enz.), fietsendrager of snee uwploeg, is
geplaatst
● Als de wielophanging is gewijzigd of als er een andere maat ban den dan voor-
geschreven is gemonteerd
● Als de voorzijde van de auto omhoog of omlaag staat door de bel ading van de
auto
● Als een sticker of een elektronisch onderdeel zoals een kenteke nplaat met ach-
tergrondverlichting (met name fluorescerende), een mistlamp, ee n spatbordan-
tenne of een draadloze antenne in de buurt van een radarsensor is geplaatst
● Als de stand van een ra darsensor is gewijzigd
● Wanneer meerdere auto's naderen m et slechts weinig ruimte tussen elke auto
● Als er een auto snel van achteren nadert
C-HR_HV_OM_Europe_OM10647E.b ook Page 477 Tuesday, July 30, 2019 9:59 AM
