175
Ce système d'aide à la conduite est conçu
pour améliorer la sécurité de conduite et
ne se substitue en aucun cas à l'utilisation
des rétroviseurs extérieurs et intérieur.
Il incombe au conducteur de sur veiller
en permanence l'état de la circulation,
d'évaluer la distance et la vitesse relative
des autres véhicules, d'anticiper leurs
manoeuvres avant de décider de changer
de file.
Ce système est une aide à la conduite
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur.
Activation / Neutralisation
L'activation et la neutralisation de
la fonction se font par le menu
Conduite


/ Véhicule de l'écran
tactile.
L'état du système reste en mémoire à la
coupure du contact.
Le système sera neutralisé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué
par PEUGEOT.
Fonctionnement
Des capteurs, placés sur les pare-chocs avant
et arrière, sur veillent les zones d'angles morts.
L'alerte est donnée par un voyant orange qui
s'allume dans le rétroviseur du côté concerné,
dès qu'un véhicule - automobile, camion, cycle
- est détecté.
Pour cela, les conduites suivantes doivent être
remplies


:
-

t
ous les véhicules roulent dans le même
sens de circulation et sur des voies
contiguës,
-

l
a vitesse de votre véhicule est comprise
entre 12
km/h et 140 km/h (versions sans
Park Assist ou Full Park Assist),
-

l
a vitesse de votre véhicule est comprise
entre 30
km/h et 140 km/h (versions avec
Park Assist ou Full Park Assist),
-

l
orsque vous dépassez un véhicule avec un
écart de vitesse inférieur à 10
km/h,
-

l
orsqu'un véhicule vous dépasse avec un
écart de vitesse inférieure à 25
km/h,
-

l
e flux de circulation est fluide,
-

e
n cas de manoeuvre de dépassement,
si celle-ci se prolonge et que le véhicule
dépassé stagne dans la zone d'angles
morts,
-

v
ous circulez sur une voie en ligne droite ou
en légère courbe,
-

v
otre véhicule ne tracte pas de remorque,
de caravane... Aucune alerte ne sera donnée dans les
situations suivantes


:
-

e
n présence d'objets immobiles (véhicules
en stationnement, rails de sécurité,
lampadaires, panneaux...),
6
Conduite

176
Anomalie de
fonctionnement

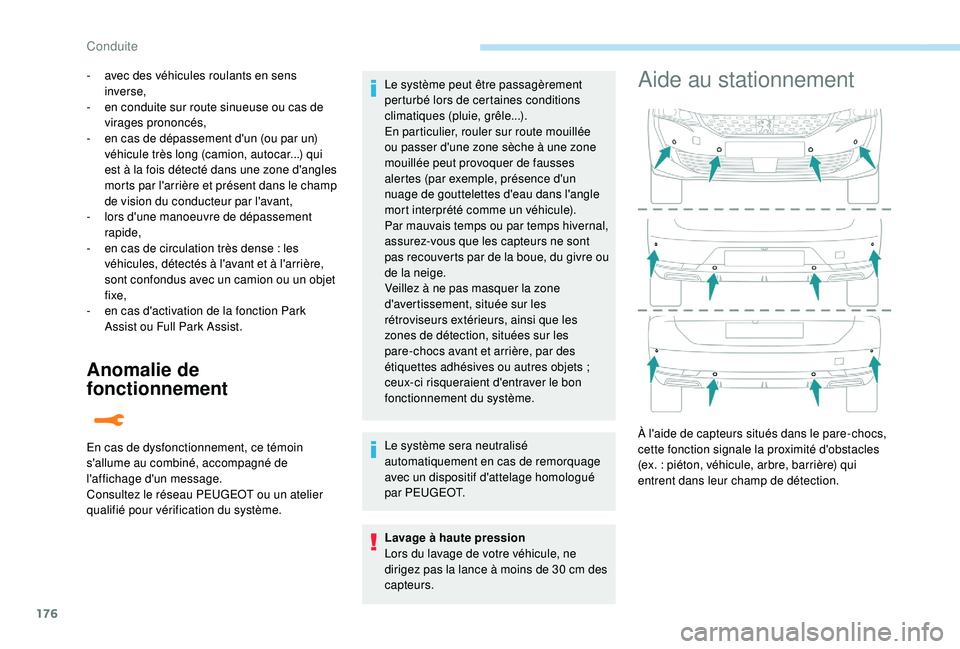

- avec des véhicules roulants en sens inverse,
-

e
n conduite sur route sinueuse ou cas de
virages prononcés,
-

e
n cas de dépassement d'un (ou par un)
véhicule très long (camion, autocar...) qui
est à la fois détecté dans une zone d'angles
morts par l'arrière et présent dans le champ
de vision du conducteur par l'avant,
-

l
ors d'une manoeuvre de dépassement
rapide,
-

e
n cas de circulation très dense : les
véhicules, détectés à l'avant et à l'arrière,
sont confondus avec un camion ou un objet
fixe,
-

e
n cas d'activation de la fonction Park
Assist ou Full Park Assist.
En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message.
Consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification du système. Le système peut être passagèrement
perturbé lors de certaines conditions
climatiques (pluie, grêle...).
En particulier, rouler sur route mouillée
ou passer d'une zone sèche à une zone
mouillée peut provoquer de fausses
alertes (par exemple, présence d'un
nuage de gouttelettes d'eau dans l'angle
mort interprété comme un véhicule).
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont
pas recouverts par de la boue, du givre ou
de la neige.
Veillez à ne pas masquer la zone
d'avertissement, située sur les
rétroviseurs extérieurs, ainsi que les
zones de détection, situées sur les
pare-chocs avant et arrière, par des
étiquettes adhésives ou autres objets
;
ceux-ci risqueraient d'entraver le bon
fonctionnement du système.
Le système sera neutralisé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué
par PEUGEOT.
Lavage à haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30
cm des
capteurs.Aide au stationnement
À l'aide de capteurs situés dans le pare-chocs,
cette fonction signale la proximité d'obstacles
(ex.
: piéton, véhicule, arbre, barrière) qui
entrent dans leur champ de détection.
Conduite

177

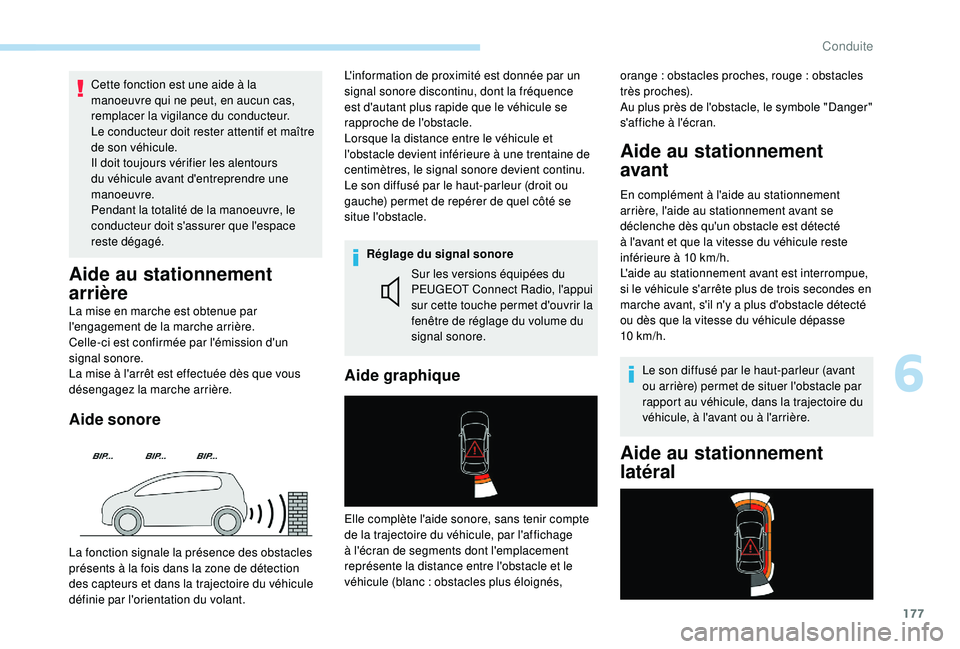

Cette fonction est une aide à la
manoeuvre qui ne peut, en aucun cas,
remplacer la vigilance du conducteur.
Le conducteur doit rester attentif et maître
de son véhicule.
Il doit toujours vérifier les alentours
du véhicule avant d'entreprendre une
manoeuvre.
Pendant la totalité de la manoeuvre, le
conducteur doit s'assurer que l'espace
reste dégagé.
Aide au stationnement
arrière
La mise en marche est obtenue par
l'engagement de la marche arrière.
Celle-ci est confirmée par l'émission d'un
signal sonore.
La mise à l'arrêt est effectuée dès que vous
désengagez la marche arrière.
Aide sonore
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence
est d'autant plus rapide que le véhicule se
rapproche de l'obstacle.
Lorsque la distance entre le véhicule et
l'obstacle devient inférieure à une trentaine de
centimètres, le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) permet de repérer de quel côté se
situe l'obstacle.Réglage du signal sonore Sur les versions équipées du
PEUGEOT Connect Radio, l'appui
sur cette touche permet d'ouvrir la
fenêtre de réglage du volume du
signal sonore. orange
: obstacles proches, rouge : obstacles
très proches).
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Aide au stationnement
avant
En complément à l'aide au stationnement
arrière, l'aide au stationnement avant se
déclenche dès qu'un obstacle est détecté
à l'avant et que la vitesse du véhicule reste
inférieure à 10
km/h.
L'aide au stationnement avant est interrompue,
si le véhicule s'arrête plus de trois
secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10


km/h.Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, dans la trajectoire du
véhicule, à l'avant ou à l'arrière.
Aide au stationnement
latéral
Aide graphique
La fonction signale la présence des obstacles
présents à la fois dans la zone de détection
des capteurs et dans la trajectoire du véhicule
définie par l'orientation du volant. Elle complète l'aide sonore, sans tenir compte
de la trajectoire du véhicule, par l'affichage
à l'écran de segments dont l'emplacement
représente la distance entre l'obstacle et le
véhicule (blanc
: obstacles plus éloignés,
6
Conduite

178

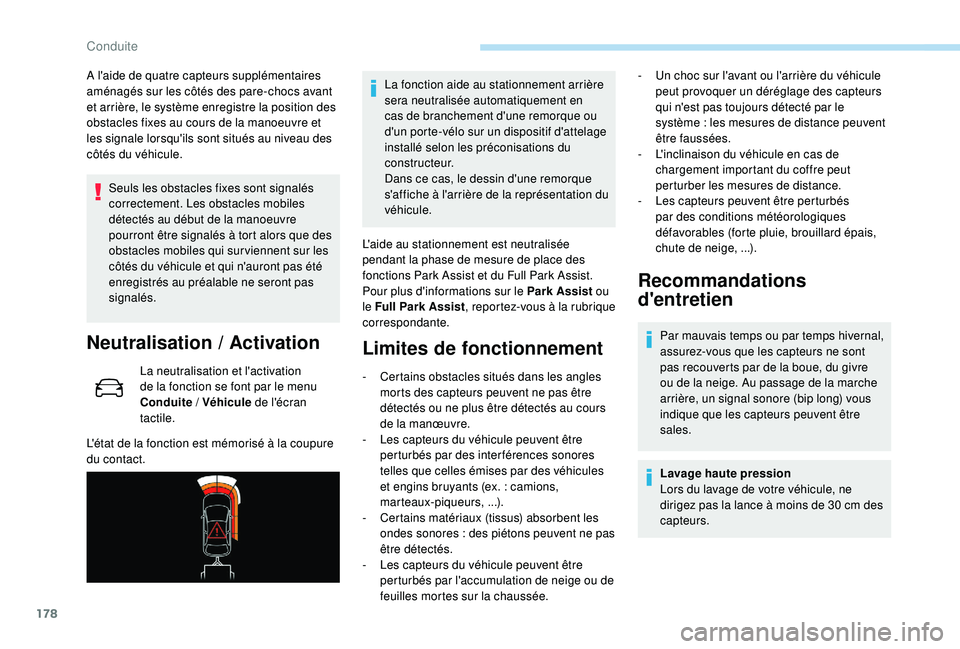

A l'aide de quatre capteurs supplémentaires
aménagés sur les côtés des pare-chocs avant
et arrière, le système enregistre la position des
obstacles fixes au cours de la manoeuvre et
les signale lorsqu'ils sont situés au niveau des
côtés du véhicule.Seuls les obstacles fixes sont signalés
correctement. Les obstacles mobiles
détectés au début de la manoeuvre
pourront être signalés à tort alors que des
obstacles mobiles qui sur viennent sur les
côtés du véhicule et qui n'auront pas été
enregistrés au préalable ne seront pas
signalés.
Neutralisation / Activation
La neutralisation et l'activation
de la fonction se font par le menu
Conduite


/ Véhicule de l'écran
tactile.
L'état de la fonction est mémorisé à la coupure
du contact. La fonction aide au stationnement arrière
sera neutralisée automatiquement en
cas de branchement d'une remorque ou
d'un porte-vélo sur un dispositif d'attelage
installé selon les préconisations du
constructeur.
Dans ce cas, le dessin d'une remorque
s'affiche à l'arrière de la représentation du
véhicule.
L'aide au stationnement est neutralisée
pendant la phase de mesure de place des
fonctions Park Assist et du Full Park Assist.
Pour plus d'informations sur le Park Assist ou
le Full Park Assist , reportez-vous à la rubrique
correspondante.
Limites de fonctionnement
- Certains obstacles situés dans les angles morts des capteurs peuvent ne pas être
détectés ou ne plus être détectés au cours
de la manœuvre.
-

L
es capteurs du véhicule peuvent être
perturbés par des inter férences sonores
telles que celles émises par des véhicules
et engins bruyants (ex.
: camions,
marteaux-piqueurs,


...).
-

C
ertains matériaux (tissus) absorbent les
ondes sonores
: des piétons peuvent ne pas
être détectés.
-

L
es capteurs du véhicule peuvent être
perturbés par l'accumulation de neige ou de
feuilles mortes sur la chaussée.
Recommandations
d'entretien
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont
pas recouverts par de la boue, du givre
ou de la neige. Au passage de la marche
arrière, un signal sonore (bip long) vous
indique que les capteurs peuvent être
sales.
Lavage haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30
cm des
capteurs.
-

U
n choc sur l'avant ou l'arrière du véhicule
peut provoquer un déréglage des capteurs
qui n'est pas toujours détecté par le
système : les mesures de distance peuvent
être faussées.
-

L
'inclinaison du véhicule en cas de
chargement important du coffre peut
perturber les mesures de distance.
-

L
es capteurs peuvent être perturbés
par des conditions météorologiques
défavorables (forte pluie, brouillard épais,
chute de neige, ...).
Conduite

179

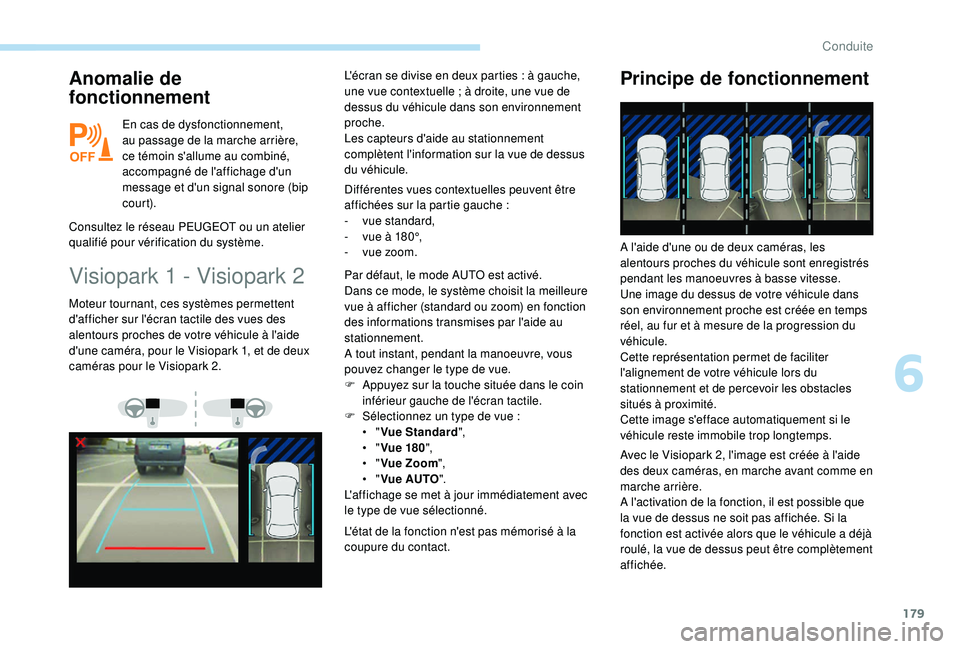

Anomalie de
fonctionnement
En cas de dysfonctionnement,
au passage de la marche arrière,
ce témoin s'allume au combiné,
accompagné de l'affichage d'un
message et d'un signal sonore (bip
cour t).
Consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Visiopark 1 - Visiopark 2
Différentes vues contextuelles peuvent être
affichées sur la partie gauche :
-

v
ue standard,
-

v
ue à 180°,
-

v
ue zoom.
Moteur tournant, ces systèmes permettent
d'afficher sur l'écran tactile des vues des
alentours proches de votre véhicule à l'aide
d'une caméra, pour le Visiopark 1, et de deux
caméras pour le Visiopark 2. L'écran se divise en deux parties
: à gauche,
une vue contextuelle ; à droite, une vue de
dessus du véhicule dans son environnement
proche.
Les capteurs d'aide au stationnement
complètent l'information sur la vue de dessus
du véhicule.
Par défaut, le mode AUTO est activé.
Dans ce mode, le système choisit la meilleure
vue à afficher (standard ou zoom) en fonction
des informations transmises par l'aide au
stationnement.
A tout instant, pendant la manoeuvre, vous
pouvez changer le type de vue.
F

A
ppuyez sur la touche située dans le coin
inférieur gauche de l'écran tactile.
F

S
électionnez un type de vue :
•
"Vue Standard ",
•
"Vue 180 ",
•
"Vue Zoom ",
•
"Vue AUTO ".
L'affichage se met à jour immédiatement avec
le type de vue sélectionné.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
Principe de fonctionnement
Avec le Visiopark 2, l'image est créée à l'aide
des deux caméras, en marche avant comme en
marche arrière.
A l'activation de la fonction, il est possible que
la vue de dessus ne soit pas affichée. Si la
fonction est activée alors que le véhicule a déjà
roulé, la vue de dessus peut être complètement
affichée. A l'aide d'une ou de deux caméras, les
alentours proches du véhicule sont enregistrés
pendant les manoeuvres à basse vitesse.
Une image du dessus de votre véhicule dans
son environnement proche est créée en temps
réel, au fur et à mesure de la progression du
véhicule.
Cette représentation permet de faciliter
l'alignement de votre véhicule lors du
stationnement et de percevoir les obstacles
situés à proximité.
Cette image s'efface automatiquement si le
véhicule reste immobile trop longtemps.
6
Conduite

180

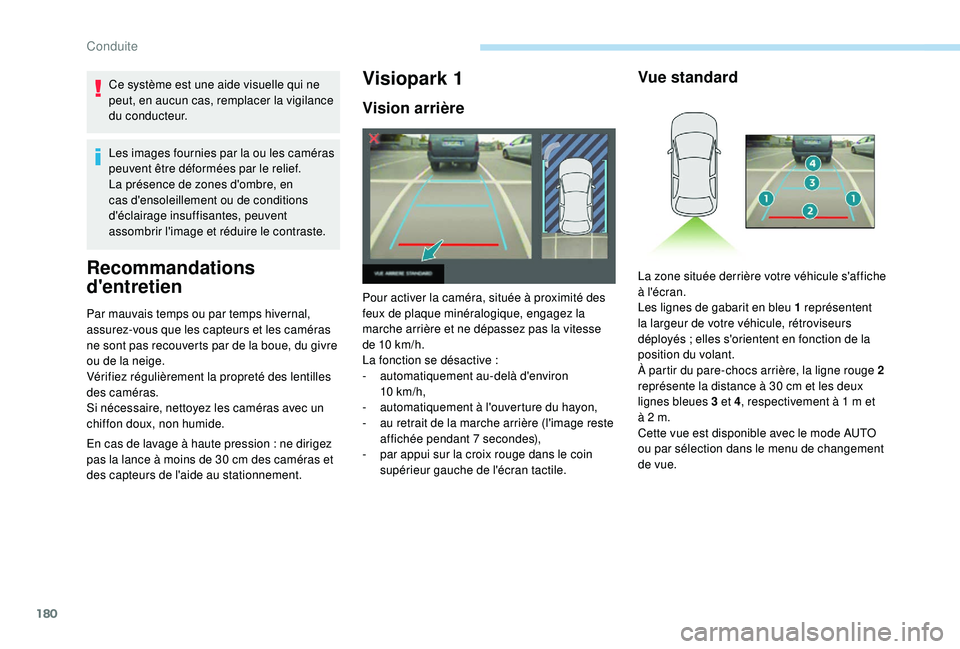

Ce système est une aide visuelle qui ne
peut, en aucun cas, remplacer la vigilance
du conducteur.
Les images fournies par la ou les caméras
peuvent être déformées par le relief.
La présence de zones d'ombre, en
cas d'ensoleillement ou de conditions
d'éclairage insuffisantes, peuvent
assombrir l'image et réduire le contraste.
Recommandations
d'entretien
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs et les caméras
ne sont pas recouverts par de la boue, du givre
ou de la neige.
Vérifiez régulièrement la propreté des lentilles
des caméras.
Si nécessaire, nettoyez les caméras avec un
chiffon doux, non humide.
En cas de lavage à haute pression : ne dirigez
pas la lance à moins de 30
cm des caméras et
des capteurs de l'aide au stationnement.
Visiopark 1
Vision arrière
Pour activer la caméra, située à proximité des
feux de plaque minéralogique, engagez la
marche arrière et ne dépassez pas la vitesse
de 10
km/h.
La fonction se désactive


:
-

a
utomatiquement au-delà d'environ
10


km/h,
-

a
utomatiquement à l'ouverture du hayon,
-

a
u retrait de la marche arrière (l'image reste
affichée pendant 7


secondes),
-

p
ar appui sur la croix rouge dans le coin
supérieur gauche de l'écran tactile.
Vue standard
La zone située derrière votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu 1 représentent
la largeur de votre véhicule, rétroviseurs
déployés
; elles s'orientent en fonction de la
position du volant.
À partir du pare-chocs arrière, la ligne rouge
2
représente la distance à 30
cm et les deux
lignes bleues 3 et 4 , respectivement à 1
m et
à 2 m.
Cette vue est disponible avec le mode AUTO
ou par sélection dans le menu de changement
de vue.
Conduite

181
Vue zoom
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manoeuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement arrière permet
également de compléter les informations
sur l'environnement du véhicule.
Mode AUTO
La caméra enregistre les alentours lors de
la manoeuvre pour créer une vue de dessus
arrière du véhicule dans son environnement
proche, permettant de réaliser une manoeuvre
du véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO
ou par sélection dans le menu de changement
de vue.Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
arrière, la vue automatique permet de passer
de la vue arrière (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle au niveau
de la ligne rouge (moins de 30
cm) lors de la
manoeuvre.
Vue à 180°
Visiopark 2
Le véhicule comporte une caméra à l'avant,
aménagée dans la calandre, et une caméra à
l'arrière, située à proximité des feux de plaque
minéralogique. La vue à 180° permet de pouvoir quitter, en
marche arrière, une place de stationnement
en anticipant l'arrivée de véhicules, piétons ou
cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones
: gauche A
,
centrale B et droite C .
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
6
Conduite

182
Vision arrière
En cas de branchement d'une remorque
ou d'un porte-vélo sur rotule d'attelage, la
zone située derrière le véhicule sur la vue
de dessus devient noire.
La reconstitution des alentours est
réalisée par la caméra avant uniquement.
La fonction s'active automatiquement à
l'engagement de la marche arrière.
La fonction se désactive


:
-

a

utomatiquement au-delà d'environ
10


km/h,
-

a

u retrait de la marche arrière (l'image de la
vision arrière fait place à celle de la vision
avant pendant 7


secondes),
-

p

ar appui sur la croix rouge dans le coin
supérieur gauche de l'écran tactile. Les vues de la vision arrière sont similaires à
celles décrites dans Visiopark 1.
Pour plus d'informations sur le Visiopark 1
,
reportez-vous à la rubrique correspondante.
Visions avant et arrière
Moteur tournant et à vitesse
inférieure à 20 km/h, l'activation
de la fonction se fait par le menu
Conduite


/ Véhicule de l'écran
tactile


:
A l'aide de ces caméras, le système permet
d'afficher les alentours proches du véhicule
sur l'écran tactile, en proposant les vues de
l'arrière du véhicule (vision arrière), lorsque
la marche arrière est engagée et des vues de
l'avant du véhicule (vision avant), lorsque la
boîte de vitesses est au point mort ou avec une
vitesse engagée.
F

Sél

ectionnez " Aide visuelle
panoramique ". La fonction se désactive


:
-
a
utomatiquement au-delà d'environ 30 km/h
(l'image disparaît temporairement à partir
de 20 km/h),
-
p
ar appui sur la croix rouge dans le coin
supérieur gauche de l'écran tactile.
Vue standard
La zone située devant votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu 1 représentent
la largeur de votre véhicule, rétroviseurs
déployés
; elles s'orientent en fonction de la
position du volant.
Le mode AUTO s'affiche par défaut, avec la
vision avant, si la boîte de vitesses est au point
mort ou avec une vitesse engagée, ou avec la
vision arrière, si la marche arrière est engagée.
Conduite
