Panipaigad71
Allpool esitatakse vaid mõned näited
mattide kasutamise kohta.
Enne mati kokkuvoltimist ja
laiendamist tuleb küljerööbastelt ja
kinnitusaasadelt kõik osad
eemaldada. Kinnitusaasad peavad
olema hoiuasendis.
Pakiruumi katmine tagaluugist teise
istmereani
on võimalik nii standardse
kaitsematiga kui ka sisemise
kaitsematiga Flex Cover , mis on
tõmbluku kohalt pooleks volditud
(kahekordse kihina).Matt asub neljaks voldituna kolmanda
istmerea ülestõstetud istmete taga.
● Pöörake kolmanda istmerea istmed alla.
● Avage kokkuvolditud mati osadselliselt, et esimene osa on teise
istmerea seljatoe juures üles
tõstetud.
● Teise istmerea seljatugede kokkupööramisel laieneb matt
automaatselt ja katab mõlema
istmerea vahelise ruumi.
● Kolmanda istmerea ühe istme püsti jätmiseks voltige matt
pikkupidi pooleks.
● Raskete esemete laadimiseks tõmmake matti veidi välja
pakiruumi läve kaitsmiseks.
Enne pakiruumi sulgemist tõstke
mati üleulatuv osa üles.

72PanipaigadPakiruumi katmine kuni esiistmete
seljatugedeni
On võimalik ainult sisemise
kaitsemati Flex Cover pooleks
voltimisega tõmbluku kohalt
(kahekordse kihina).
Matt laiendatakse kuni teise istmerea istmeteni, nagu eespool kirjeldatud.
● Pöörake teise istmerea seljatoed
alla.
● Laiendage topeltkihina oleva mati ülemisi osi, et pakiruum
oleks täielikult kaetud. Nüüd
tõuseb mati eesmine osa
esiistmete seljatugede juurest
üles.
● Enne pakiruumi sulgemist keerake mati tagumine üleulatuv
osa mati alla.
Pakiruumi osaline katmine
On võimalik ainult sisemise
kaitsemati Flex Cover pooleks
voltimisega tõmbluku kohalt
(kahekordse kihina).
Kasutamise näide: vasakpoolne
välimine seljatugi pole kokku
pööratud.
Matt laiendatakse kuni teise istmerea
istmeteni, nagu esimeses lõigus
kirjeldatud.
● Pöörake alla seljatoed, mida soovite katta.
● Avage ülestõstetud seljatoetagune tõmblukk.
● Tõmmake matti välja, kuni selle eesmine osa on pakiruumi
põrandal laiali.
● Tõmmake pikkupidi üles osa, mis
tõmblukuga avaneb, ja voltige
see keskele.

Panipaigad73
● Laiendage topeltkihiga matiülemist osa üle kokkupööratud
seljatugede.
● Enne pakiruumi sulgemist keerake mati tagumine üleulatuv
osa mati alla.
Sama, kui üks välimine ja keskmine
seljatugi ei ole kokku pööratud.
Kasutamise näide: ainult keskmine
seljatugi on kokku pööratud.
Matt laiendatakse kuni teise istmerea istmeteni, nagu esimeses lõigus
kirjeldatud.
● Pöörake alla keskmine seljatugi, mida soovite katta.
● Avage tõmblukk vasaku ja parema seljatoe taga mõlemalt
poolt.
● Tõmmake matti välja, kuni selle eesmine osa on pakiruumi
põrandal laiali.
● Tõmmake pikkupidi üles mõlemad osad, mis tõmblukugaavanevad, ja voltige need
keskele.● Laiendage seejärel topeltkihiga mati ülemist osa üle keskmise
seljatoe.
● Enne pakiruumi sulgemist keerake mati tagumine üleulatuv
osa mati alla.
Järgmistel joonistel on esitatud veel
mõned näited.

74Panipaigad

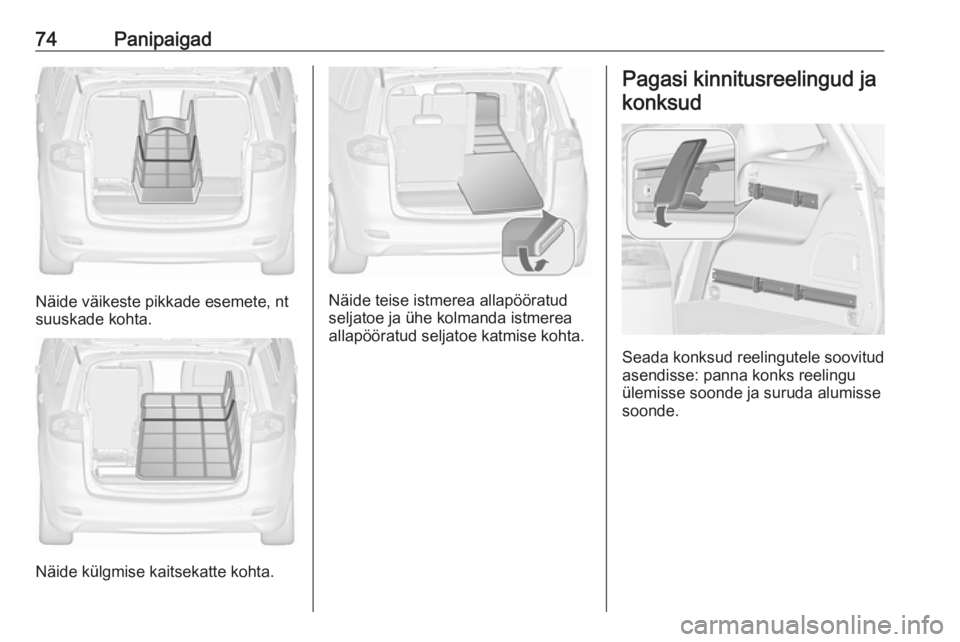

Näide väikeste pikkade esemete, nt
suuskade kohta.
Näide külgmise kaitsekatte kohta.
Näide teise istmerea allapööratud
seljatoe ja ühe kolmanda istmerea
allapööratud seljatoe katmise kohta.
Pagasi kinnitusreelingud ja
konksud
Seada konksud reelingutele soovitud
asendisse: panna konks reelingu
ülemisse soonde ja suruda alumisse
soonde.

Panipaigad75Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade või pagasivõrgu abil.
Pagasisüsteem
FlexOrganizer on paindlik süsteem pakiruumi liigendamiseks.
Süsteem koosneb: ● adapteritest
● võrktaskutest
● konksudest
● jagamisvõrgust
Komponendid kinnitatakse adapterite
ja konksude abil kahe külgpaneelides oleva reelingu külge.
Adapterite paigaldamine
reelingutele
Pöörata käepide lahti, seada adapter
ülemisse ja alumisse reelingusoonde
ning nihutada soovitud asendisse.
Adapteri lukustamiseks pöörata
käepidet ülespoole. Eemaldamiseks pöörata käepide allapoole ja lükata
reelingult välja.
Muudetava asendiga eraldusvõrk
Paigaldada adapterid ettenähtud
asendisse reelingutel. Panna
võrguvarvad otsapidi kokku.
Paigaldamiseks lükata vardaid pisut
kokku ja panna need adapterite
vastavatesse avadesse.
Äravõtmiseks suruda võrgu vardaid kokku ja võtta adapteritest välja.

76PanipaigadVõrktasku
Paigaldada adapterid ettenähtud
asendisse reelingutel. Võrktaskut
saab riputada adapterite abil.
Konksude paigaldamine
reelingutele
Paigaldada esmalt konks soovitud
asendisse reelingu ülemises soones
ja seejärel suruda alumisse soonde.
Eemaldamisel tõmmata konks esmalt välja ülemisest soonest.
Eraldusvõrk tagaluugi ees
Paigaldage kohe tagaluugi ette.
Enne paigaldamist lükake võrgu
varda neli otsatükki sisse, keerates
iga otsatükki vastupäeva.
Paigaldamiseks lükake võrgu vardad
kokku ja sisestage tagaluugi raami
avadesse. Pikem varras tuleb panna
üles.
Äravõtmiseks suruda võrgu vardaid
kokku ja võtta välja.
Turvavõrk Turvavõrgu võib paigaldada teise reaistmete või esiistmete taha.

Panipaigad77Turvavõrgu taga ei tohi vedada
sõitjaid.
Paigaldamine teise rea istmete
taha
● Teise rea istmete kohal katuseraamis on mõlemal küljel
paigaldamisavad: riputage ja
fikseerige võrgu varras ühele
küljele, suruge varras kokku ja
riputage ja fikseerige teisele
küljele.
● Kinnitage turvavõrgu rihmade konksud eesmiste
kinnitusaasade külge pakiruumi
mõlemal küljel.
● Pingutage mõlemat rihma, tõmmates lahtisest otsast.
Paigaldamine esiistmete taha
● Esiistmete kohal katuseraamis on mõlemal küljel
paigaldamisavad: riputage ja
fikseerige võrgu varras ühele
küljele, suruge varras kokku ja
riputage ja fikseerige teisele
küljele.

78Panipaigad
● Kinnitage turvavõrgu rihmadekonksud kinnitusaasadesse, mis
asuvad mõlemal pool istmete ees
põrandal.
● Pingutage mõlemat rihma, tõmmates lahtisest otsast.
Eemaldamine
Vajutage pinguti nuppu rihma
vabastamiseks mõlemal pool.
Vabastada konksud aasadest.
Vabastada turvavõrgu vardad
katuseraami toenditest. Rullida võrk
üles ja kinnitada rihmaga.
Katte hoidmineAvage pakiruumi põrandas tagaluugiees asuva panipaiga kate.
Sisestage turvavõrk panipaika ja
sulgege kate.
Klapplaud
Paigutatud esiistmete seljatugede
tagaküljele.
Avamiseks tõmmata lauda ülespoole,
kuni see fikseerub.
Pöörata laud lahti kuni tuntava
takistuseni.
Klapplauale ei tohi asetada raskeid esemeid.
