2019 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

Cura del veicolo2714. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla. Rimuovere la
copertura.
2. Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire la lampadina e inserirla nel portalampada.
4. Spingere il coperchio nell'allog‐ giamento.
Luci interne
Luci di cortesia e luci di lettura Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di carico Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro
strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.

272Cura del veicoloImpianto elettricoFusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Nel veicolo sono presenti tre scatole
portafusibili, a seconda della
versione:
● nel lato anteriore sinistro del vano motore
● nei veicoli con la guida a sinistra all'interno dietro il vano portaog‐getti oppure, nei veicoli con guida
a destra, dietro il cassettino
portaoggetti
● dietro un coperchio sul lato sini‐ stro del vano di carico
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Il veicolo dispone di diversi tipi di fusi‐ bili.
A seconda del tipo di fusibile, un fusi‐bile bruciato si riconosce dalla
fusione del filo metallico all'interno.
Sostituire il fusibile solo dopo aver
eliminato la causa del guasto.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.

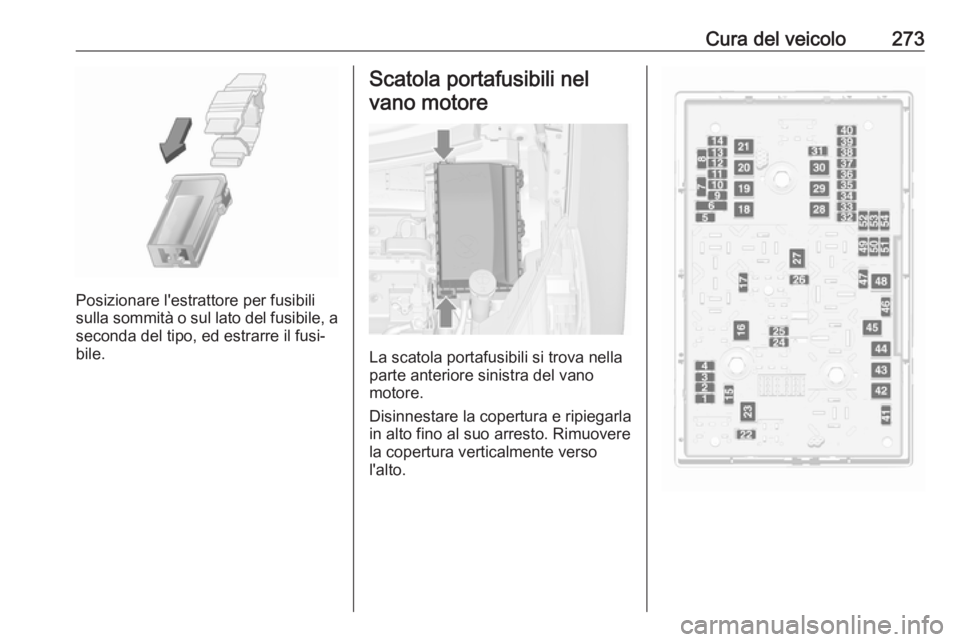

Cura del veicolo273
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

274Cura del veicoloN.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante/
Impianto di accensione4Iniezione del carburante/
Impianto di accensione5–6Riscaldamento specchietti
esterni/Impianto di allarme anti‐
furto7Comando ventole/Centralina
motore/Centralina cambio8Sonda lambda/Raffreddamento
motore9Sensore del lunotto10Sensore della batteria11Apertura del portellone poste‐
riore12Fari autoadattativi/Controllo
automatico dei fariN.Circuito13ABS14Tergilunotto15Centralina del motore16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Quadro elettrico posteriore (con
scatola portafusibili nel vano di
carico)
Sedili anteriori riscaldati (veicolo
privo di scatola portafusibili nel
vano di carico)22Abbagliante sinistro (alogeno)23–24Faro destro (LED)25Faro sinistro (LED)26FendinebbiaN.Circuito27Riscaldamento del carburante
diesel28Sistema Start-stop29Freno di stazionamento elettrico30ABS31Cruise control adattivo32Airbag33Fari autoadattativi/Controllo
automatico dei fari34Ricircolo dei gas di scarico35Specchietto esterno/Sensore
pioggia36Climatizzazione37Solenoide sfiato canister38Pompa del vuoto39Centralina centrale40Sistema tergiparabrezza/
Sistema tergilunotto41Abbagliante destro (alogeno)

Cura del veicolo275N.Circuito42Ventola radiatore43Tergicristalli44Tergicristalli45Ventola radiatore46–47Avvisatore acustico48Ventola radiatore49Pompa carburante50Livellamento fari/Fari autoadat‐
tativi51Parzializzatore dell'aria52Riscaldatore ausiliario/Motore
diesel53Centralina del cambio/Centralina
del motore54Pompa del vuoto/Quadro stru‐
menti/Ventilazione riscalda‐
mento/Sistema di climatizza‐
zioneDopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐
namenti.
Scatola portafusibili nelquadro strumenti
Nei veicoli con guida a sinistra, la
scatola portafusibili si trova dietro al
vano portaoggetti del quadro stru‐
menti.
Aprire il vano spingendolo a sinistra
per sbloccarlo. Ripiegare il vano
verso il basso e rimuoverlo.
Nei veicoli con guida a destra, la
scatola portafusibili si trova dietro un
coperchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti,
quindi aprire il coperchio e ribaltarlo
verso i basso.

276Cura del veicoloN.Circuito1Controllo automatico della velo‐
cità di crociera/Limitatore di velo‐ cità/Cruise control adattivo/
Comandi al volante2Luci esterne/Centralina carroz‐
zeria3Luci esterne/Centralina carroz‐
zeria4Sistema Infotainment5Sistema Infotainment/Quadro
strumenti6Presa di corrente/AccendisigariN.Circuito7Presa di corrente8Anabbagliante sinistro/Centra‐ lina carrozzeria9Anabbagliante destro/Centralina
carrozzeria/Modulo airbag10Serrature portiere/Centralina
carrozzeria11Ventola interna12–13Tendina parasole14Connettore diagnostico15Airbag16Presa di corrente17Climatizzatore18Logistica19Centralina della carrozzeria20Centralina della carrozzeria21Quadro strumenti/Impianto anti‐
furtoN.Circuito22Sensore di accensione23Centralina della carrozzeria24Centralina della carrozzeria25Riscaldamento volante26–
Scatola portafusibili nel
vano di carico
La scatola portafusibili si trova sul latosinistro del vano di carico, dietro ad
una copertura.

Cura del veicolo277Rimuovere la copertura.
Se il veicolo è dotato di kit di ripara‐
zione dei pneumatici, rimuovere la
scatola.
Assegnazione dei fusibiliN.Circuito1–2Uscita del rimorchio3Sistema di ausilio al parcheggio4Impianto di riduzione catalitica
selettiva5–6–7Sedile elettrico8–9Impianto di riduzione catalitica
selettiva10Sensore di ossido di azoto11Modulo rimorchio/presa rimor‐
chio12Modulo del rimorchio13Uscita del rimorchio14–15–

278Cura del veicoloN.Circuito16Specchietto interno/Videoca‐
mera posteriore17Presa di corrente18–19–20–21Sedili anteriori riscaldati22–23–24Impianto di riduzione catalitica
selettiva25–26–27–28–29–30–N.Circuito31–32Impianto d'ammortizzazione
attiva/Avvisatore di cambio acci‐
dentale della corsia di marciaAttrezzi per il veicolo
Attrezzi
Alcuni attrezzi, il gancio di traino e
(solo su veicoli con ruota di scorta)
l'equipaggiamento di sollevamento del veicolo si trovano nel vano
portaoggetti posteriore del pianale del vano di carico.
Aprire il coperchio di fronte al portel‐
lone posteriore.
