2019 OPEL ZAFIRA C Kezelési útmutató (in Hungarian)

Ülések, biztonsági rendszerek63IL:megfelelő 'gépkocsi-típusfüggő', 'korlátozott' vagy 'féluniverzális' kategóriákba tartozó egyes ISOFIX
gyermekülések részére. Az ISOFIX gyermekülésnek jóváhagyással kell rendelkeznie a konkrét járműtípusra (lásd
a biztonsági gyermeküléshez tartozó járműtípusok listáját)IUF:megfelelő az ehhez a súlykategóriához jóváhagyott univerzális kategóriájú ISOFIX előrenéző biztonsági gyermekülésekhezX:ebben a súlycsoportban ISOFIX gyermekülés használata nem engedélyezett1:mozdítsa előrefelé az ülést annyira, amennyire szükséges, és állítsa be a háttámlát a lehető leginkább függőlegesre,
úgy, hogy az öv a felső kikötési ponttól előrefelé fusson2:mozdítsa felfelé az ülést annyira, amennyire szükséges, és állítsa be a háttámlát a lehető leginkább függőlegesre,
úgy, hogy az öv a csat felőli oldalon szoros legyen3:a szükséges mértékben mozdítsa előre a biztonsági gyermekülés előtti első ülést4:állítsa be a megfelelő fejtámlákat szükség szerint vagy távolítsa el, ha szükségesA - ISO//F3:előre néző biztonsági gyermekülés a 9 - 18 kg súlycsoportba tartozó nagyobb gyermekek részére.B - ISO//F2:előre néző biztonsági gyermekülés a 9 - 18 kg súlycsoportba tartozó kisebb gyermekek részére.B1 - ISO//F2X:előre néző biztonsági gyermekülés a 9 - 18 kg súlycsoportba tartozó kisebb gyermekek részére.C - ISO//R3:hátrafelé néző biztonsági gyermekülés a 18 kg alatti súlycsoportba tartozó gyermekek részére.D - ISO//R2:hátrafelé néző biztonsági gyermekülés a 18 kg alatti súlycsoportba tartozó kisebb gyermekek részére.E - ISO//R1:hátrafelé néző biztonsági gyermekülés a 13 kg alatti súlycsoportba tartozó fiatalabb gyermekek részére.
Az ISOFIX rögzítőkerettel rendelkező i-Size biztonsági gyermekülések megengedett beszerelési lehetőségei
Az első utasülésenA második üléssor
szélső üléseinA második üléssor
középső ülésénA harmadik üléssor
üléseinbekapcsolt légzsákkikapcsolt légzsáki-Size biztonsági
gyermekülésekXXi - UXXi - U:megfelel az i-Size 'univerzális' előre- és hátranéző biztonsági gyermekülésekhezX:az üléshelyzet nem felel meg az i-Size 'univerzális' biztonsági gyermekülések beszereléséhez

64TárolásTárolásTárolóhelyek................................ 64
Kesztyűtartó .............................. 64
Pohártartók ................................ 64
Elülső tárolórekesz ....................66
Ajtópanel tárolórekesz ...............66
Felső konzol .............................. 66
Ülés alatti tárolórekesz ..............66
Tárolórekesz a kartámaszban ...67
Középső konzol tárolórekesz ....67
Csomagtér ................................... 68
Hátsó tárolóhelyek .....................70
Csomagtérfedél ......................... 70
Hátsó padlórekesz-fedél ............72
Vezetősínek és kampók ............77
Rögzítőszemek .......................... 77
Csomagrendező készlet ............77
Biztonsági háló .......................... 79
Lehajtható asztalok ...................81
Elakadásjelző háromszög .........81
Elsősegélykészlet ......................81
Tetőcsomagtartó ..........................82
Rakodási tanácsok ......................83Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon. A tárolóhely
fedele kinyílhat, és erős fékezés,
hirtelen irányváltás vagy ütközés esetén a járműben ülők a kirepülő tárgyaktól sérüléseket
szenvedhetnek.
Kesztyűtartó
A kesztyűtartó nyitásához húzza meg
a fogantyút.
A kesztyűtartóban van egy adapter a
zárókerék anyacsavarokhoz.
Menet közben tartsa zárva a
kesztyűtartót.
Pohártartók
Első pohártartó
A pohártartók a középkonzolban
találhatók az első ülések között.

Tárolás65Csúsztatható pohártartó a
FlexConsole kartámaszban
A pohártartó vezetősíneken
mozgatható a FlexConsole
kartámaszban, illetve el is távolítható
onnan.
Nyomja meg a fogantyút a pohártartó
előtt a csúsztatáshoz.
Kartámasz 3 42.
A pohártartó eltávolítása
Húzza meg a pohártartó előtti
fogantyút és távolítsa el azt
függőlegesen a konzolból.
A beszerelés az iménti művelet
lépéseinek fordított sorrendjében
történik.
Megjegyzés
A pohártartót az ábrán látható
irányban szerelje be. Ellenkező
esetben a pohártartó nem fog
megfelelő bepattanni.
Hátsó pohártartó
További pohártartók találhatók a
harmadik sor ülései között.
Üvegtartó Az első és hátsó ajtókon lévő
ajtózsebek üvegek tárolására vannak
kialakítva.

66TárolásElülső tárolórekesz
Egy tárolórekesz a kormánykerék
mellett található.
Ajtópanel tárolórekesz Az első ajtón kisebb zsebek
találhatók, pl. mobiltelefon számára.
Felső konzol
Nyomja meg a gombot a tárolódoboz
nyitásához.
A doboz tárolási kapacitása max.
0,2 kg.
Ülés alatti tárolórekesz
Ülés alatti fiók
Nyomja meg a nyílásban levő
gombot, és húzza ki a fiókot.
Maximális terhelés: 3 kg.
Becsukáshoz tolja vissza a helyére,
és rögzítse.

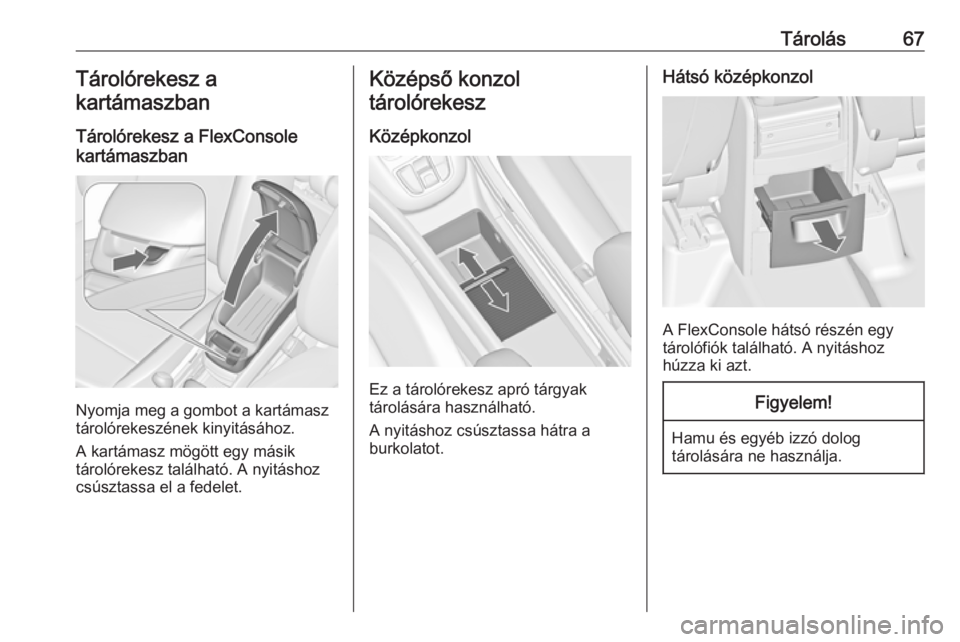

Tárolás67Tárolórekesz a
kartámaszban
Tárolórekesz a FlexConsole
kartámaszban
Nyomja meg a gombot a kartámasz
tárolórekeszének kinyitásához.
A kartámasz mögött egy másik
tárolórekesz található. A nyitáshoz csúsztassa el a fedelet.
Középső konzol
tárolórekesz
Középkonzol
Ez a tárolórekesz apró tárgyak
tárolására használható.
A nyitáshoz csúsztassa hátra a
burkolatot.
Hátsó középkonzol
A FlexConsole hátsó részén egy
tárolófiók található. A nyitáshoz
húzza ki azt.
Figyelem!
Hamu és egyéb izzó dolog
tárolására ne használja.

68TárolásCsomagtérA harmadik sor ülései külön-külön
lehajthatók a jármű padlójára. A
második sor üléseinek háttámlái
külön-külön lehajthatók.
Hátsó padlórekesz-fedél 3 72.9 Figyelmeztetés
Amikor az ülések vagy háttámlák
beállítását vagy lehajtását hajtja végre, a kezét és lábát tartsa távol
a mozgási területtől.
Soha ne tároljon semmilyen
tárgyat az ülések alatt.
Csak bekapcsolt ülésekkel és
háttámlával vezessen.
Figyelem!
Az ülések felállítása vagy
lehajtása előtt, minden összetevőt
el kell távolítani az oldalsínekből
és a rögzítőszemekből.
A rögzítőszemeknek tárolási
helyzetben kell lenniük.
A harmadik sor üléseinek
lehajtása
● Nyomja le a fejtámaszt a retesz megnyomásával 3 37.
● Helyezze be a biztonsági öv
zárnyelvét mindkét oldalon az
övre szerelt zsebbe.
● Húzza meg az alsó hurkot, és ezzel egy időben fordítsa előre a
háttámlát, amíg az ülés a jármű
padlójába ereszkedik.
● Szerelje be a belső padlószőnyeget 3 72 és a
csomagtér burkolatát 3 70, ha
szükséges.
Az ülések felállítása
Húzza fel az ülést a felső huroknál
fogva, hajtsa ki azt, és hagyja az ülést függőleges helyzetbe állni.

Tárolás69A második sor ülései
háttámláinak lehajtása
● Szükség esetén távolítsa el a csomagtérfedelet 3 70.
● Nyomja le a fejtámaszokat a retesz megnyomásával 3 37.
● Mozgassa az első utasülést olyan helyzetbe, hogy az ne
érintkezzen a lehajtott háttámlák
fejtámláival.
● Húzza meg a hurkot, és hajtsa a háttámlát az üléspárnára.
Figyelem!
● Ne hajtsa le a külső üléstámlákat, miközben az
ülések kagyló helyzetben
vannak 3 43.
● Ne húzza meg a könnyű beszállás funkció kioldókarját,
amikor a háttámla le van hajtva.
Az ülések megsérülhetnének.
● Vagy húzza meg a hurkot és állítsa a háttámlát függőleges
helyzetbe, rakodási pozícióként.
9 Figyelmeztetés
A háttámla függőleges állását
csak sok csomag esetén
használja, és ne általános
üléshelyzetként.
A háttámla felhajtása
Emelje függőleges helyzetbe a
háttámlát. Állítsa be a dőlést a hurok
meghúzásával.
Ellenőrizze, hogy minden pozíció
megfelelően be van reteszelve.
9 Figyelmeztetés
Csak akkor vezesse a gépkocsit,
ha az üléstámlák megfelelően
rögzítve vannak. Ellenkező
esetben erős fékezéskor vagy
ütközéskor személyi sérülés
következhet be, illetve a rakomány vagy a gépkocsi károsodhat.

70TárolásHátsó tárolóhelyek
A csomagtér mindkét oldalán
tárolópolcok találhatók.
A nyitáshoz, oldja ki és távolítsa el az
oldalborításban lévő fedelet.
Tárolás a padlóban
A harmadik üléssor nélküli verzión a
padlóburkolat alatt tárolórekeszek
találhatók. A nyitáshoz emelje fel a
burkolatot.
Csomagtérfedél Ne helyezzen nehéz vagy hegyes,
éles tárgyakat a csomagtérredőnyre.
A csomagtérfedél működtetése előtt, helyezze be a biztonsági öv
zárnyelvét mindkét oldalon az övre
szerelt zsebbe.
