2019 OPEL VIVARO B Priručnik za vlasnika (in Croatian)

Njega vozila183Stražnje svjetlo za maglu
1. Izvadite dva vijka (koristećipriloženi alat) i uklonite sklop
svjetla.
2. Odspojite konektor ožičenja od sklopa svjetla.
3. Zakrenite držač sijalice u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
4. Zamijenite gornju žarulju.
5. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
6. Spojite konektor ožičenja na sklop
svjetla.
7. Umetnite sklop svjetla i učvrstite ga dvama vijcima.
Unutarnja svjetla Prednja i stražnja svjetla u kabini
1. Oslobodite sklop leće od kopči i klina za spajanje pomoću
odvijača s plosnatim vrhom.
2. Zamijenite sijalicu.
3. Postavite sklop leće.
Svjetla stražnjih sjedala
Zamjenu sijalica prepustite radionici.

184Njega vozilaSvjetlo prtljažnika
1. Oslobodite sklop leće od kopčipomoću odvijača s plosnatim
vrhom.
2. Skinite stražnji poklopac sklopa svjetla.
3. Zamijenite sijalicu.
4. Postavite stražnji poklopac i sklop
svjetala.
Svjetlo pretinca za rukavice
1. Skinite sklop leće koristeći plosnati odvijač.
2. Zamijenite sijalicu.
3. Postavite sklop leće.
Osvjetljenje ploče s instrumentima
Zamjenu sijalica prepustite radionici.
Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● na lijevoj strani ploče s instrumentima, iza ploče obloge
● u prostoru motora pored akumulatora
Napomena
Kutiji s osiguračima u motornom
prostoru smije pristupiti samo
radionica.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.

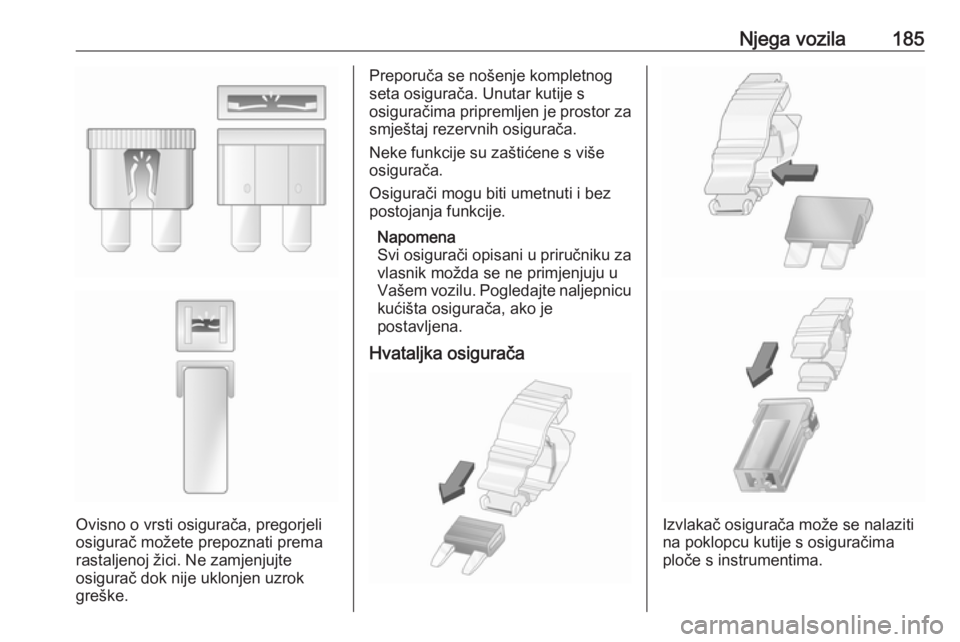

Njega vozila185
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Preporuča se nošenje kompletnog
seta osigurača. Unutar kutije s
osiguračima pripremljen je prostor za smještaj rezervnih osigurača.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u priručniku za
vlasnik možda se ne primjenjuju u
Vašem vozilu. Pogledajte naljepnicu kućišta osigurača, ako je
postavljena.
Hvataljka osigurača
Izvlakač osigurača može se nalaziti
na poklopcu kutije s osiguračima ploče s instrumentima.

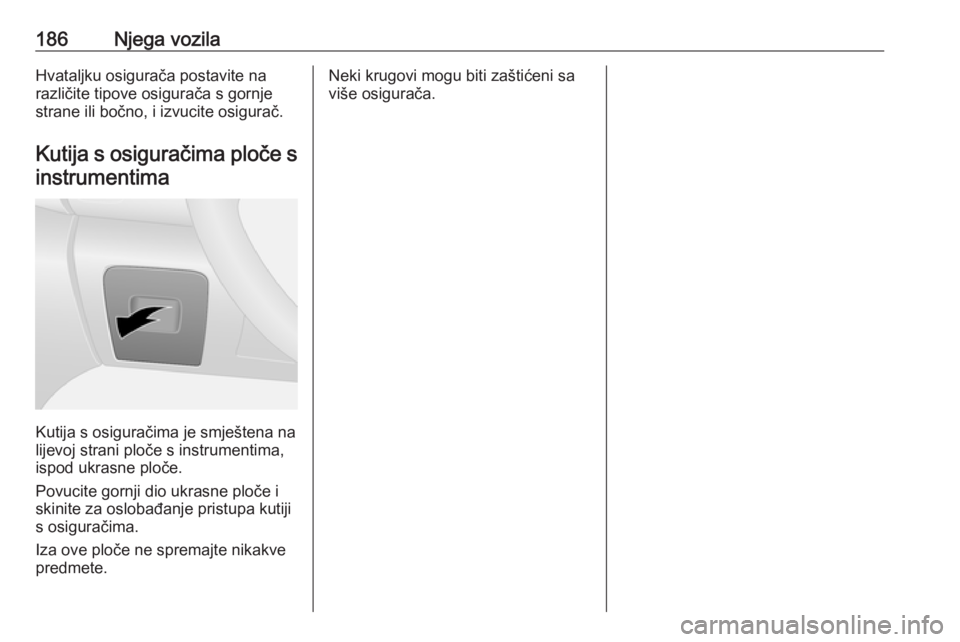

186Njega vozilaHvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima ploče s instrumentima
Kutija s osiguračima je smještena na
lijevoj strani ploče s instrumentima,
ispod ukrasne ploče.
Povucite gornji dio ukrasne ploče i
skinite za oslobađanje pristupa kutiji s osiguračima.
Iza ove ploče ne spremajte nikakve
predmete.
Neki krugovi mogu biti zaštićeni sa više osigurača.

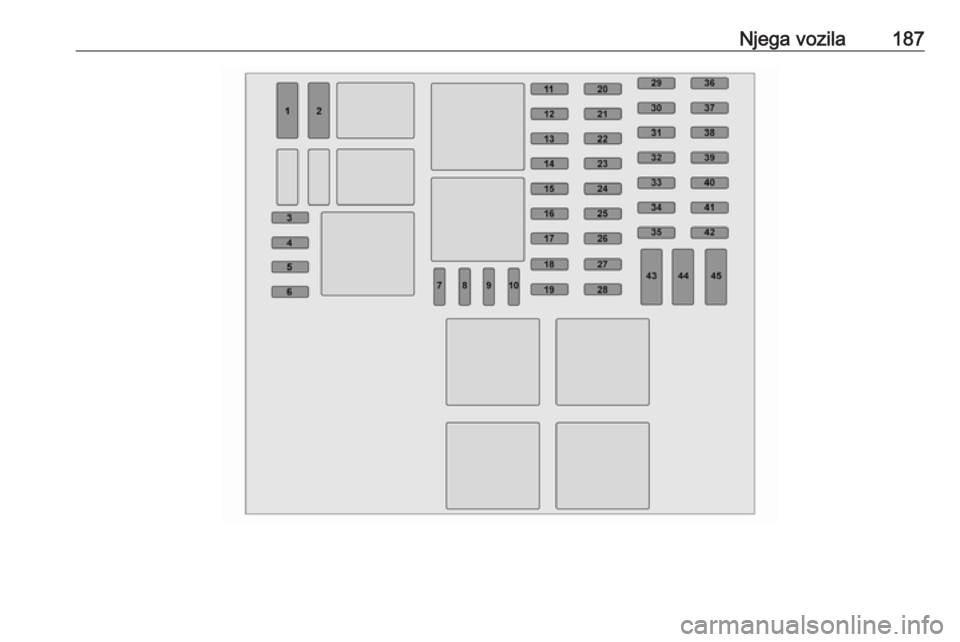

Njega vozila187

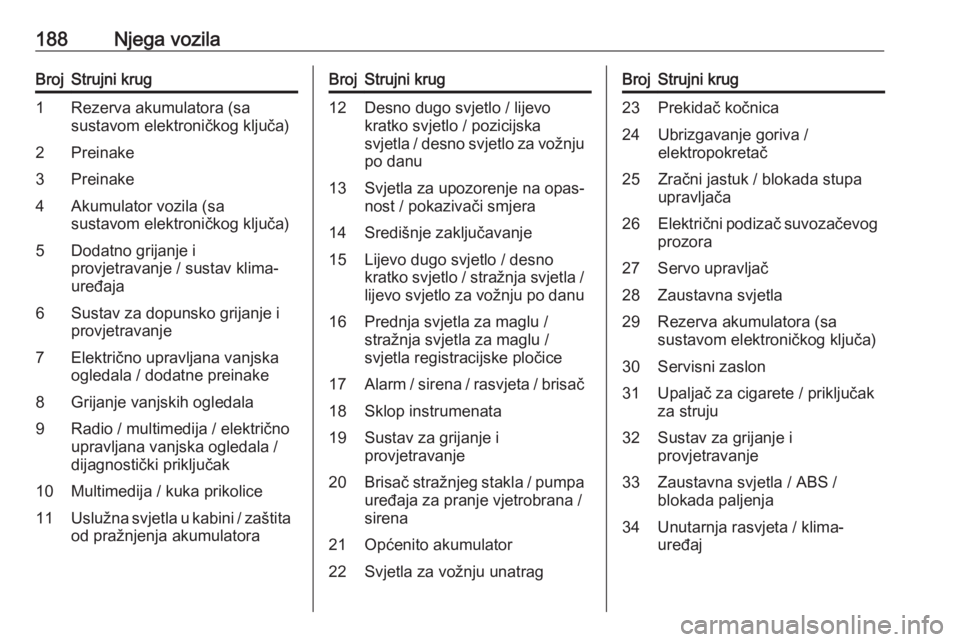

188Njega vozilaBrojStrujni krug1Rezerva akumulatora (sa
sustavom elektroničkog ključa)2Preinake3Preinake4Akumulator vozila (sa
sustavom elektroničkog ključa)5Dodatno grijanje i
provjetravanje / sustav klima-
uređaja6Sustav za dopunsko grijanje i
provjetravanje7Električno upravljana vanjska
ogledala / dodatne preinake8Grijanje vanjskih ogledala9Radio / multimedija / električno
upravljana vanjska ogledala /
dijagnostički priključak10Multimedija / kuka prikolice11Uslužna svjetla u kabini / zaštita
od pražnjenja akumulatoraBrojStrujni krug12Desno dugo svjetlo / lijevo
kratko svjetlo / pozicijska
svjetla / desno svjetlo za vožnju po danu13Svjetla za upozorenje na opas‐
nost / pokazivači smjera14Središnje zaključavanje15Lijevo dugo svjetlo / desno
kratko svjetlo / stražnja svjetla /
lijevo svjetlo za vožnju po danu16Prednja svjetla za maglu /
stražnja svjetla za maglu /
svjetla registracijske pločice17Alarm / sirena / rasvjeta / brisač18Sklop instrumenata19Sustav za grijanje i
provjetravanje20Brisač stražnjeg stakla / pumpa uređaja za pranje vjetrobrana /
sirena21Općenito akumulator22Svjetla za vožnju unatragBrojStrujni krug23Prekidač kočnica24Ubrizgavanje goriva /
elektropokretač25Zračni jastuk / blokada stupa
upravljača26Električni podizač suvozačevog
prozora27Servo upravljač28Zaustavna svjetla29Rezerva akumulatora (sa
sustavom elektroničkog ključa)30Servisni zaslon31Upaljač za cigarete / priključak
za struju32Sustav za grijanje i
provjetravanje33Zaustavna svjetla / ABS /
blokada paljenja34Unutarnja rasvjeta / klima-
uređaj

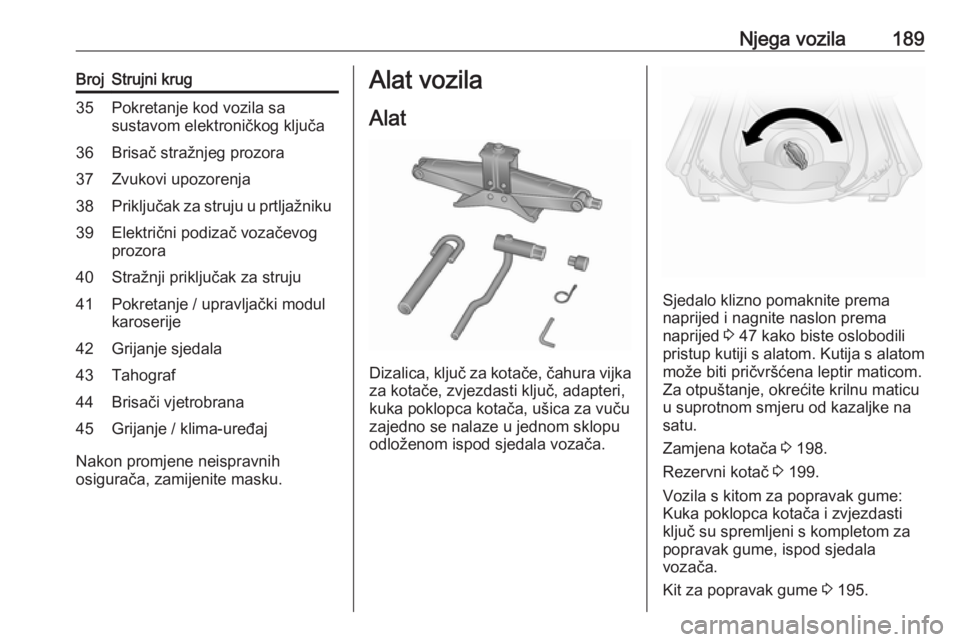

Njega vozila189BrojStrujni krug35Pokretanje kod vozila sa
sustavom elektroničkog ključa36Brisač stražnjeg prozora37Zvukovi upozorenja38Priključak za struju u prtljažniku39Električni podizač vozačevog
prozora40Stražnji priključak za struju41Pokretanje / upravljački modul
karoserije42Grijanje sjedala43Tahograf44Brisači vjetrobrana45Grijanje / klima-uređaj
Nakon promjene neispravnih
osigurača, zamijenite masku.
Alat vozila
Alat
Dizalica, ključ za kotače, čahura vijka za kotače, zvjezdasti ključ, adapteri,
kuka poklopca kotača, ušica za vuču
zajedno se nalaze u jednom sklopu
odloženom ispod sjedala vozača.
Sjedalo klizno pomaknite prema
naprijed i nagnite naslon prema
naprijed 3 47 kako biste oslobodili
pristup kutiji s alatom. Kutija s alatom
može biti pričvršćena leptir maticom.
Za otpuštanje, okrećite krilnu maticu
u suprotnom smjeru od kazaljke na
satu.
Zamjena kotača 3 198.
Rezervni kotač 3 199.
Vozila s kitom za popravak gume:
Kuka poklopca kotača i zvjezdasti
ključ su spremljeni s kompletom za
popravak gume, ispod sjedala
vozača.
Kit za popravak gume 3 195.

190Njega vozilaKotači i gumeStanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer to može utjecati na stabilnost vozila.
Uvijek koristite manje istrošene gume
na stražnjoj osovini.
Gume
Gume koje su tvornički ugrađene,
prilagođene su ovjesu, te nude
optimalni komfor u vožnji i sigurnost.Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.
Ovisno o propisima specifičnima za zemlju, napomena koja označava
maksimalnu dozvoljenu brzinu za
gume mora biti postavlja u vidnom
polju vozača.
Oznake guma
Primjerice 195/65 R 16 88 Q195:Širina gume, mm65:Odnos širine i visine gume, %R:Vrsta pojasa: RadijalniRF:Tip: RunFlat16:Promjer naplatka, inčaC:Teretna ili komercijalna
uporaba88:Indeks opterećenja, npr. 88
odgovara 567 kgQ:Slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Gume sa smjerom okretanja Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s bočne strane gume.
Pritisak guma Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također
vrijedi za vozila sa sustavom kontrole tlaka u gumama.
