Soins du véhicule191Troisième feu stop
Portes arrière 1. Ouvrir les portes arrière.
2. Retirer les deux boulons de l'inté‐ rieur des portes arrière.
3. Depuis l'extérieur du véhicule, retirer le support d'ampoule en
relâchant les agrafes au moyen
d'un tournevis à lame plate.
4. Remplacer l'ampoule.
5. Poser le support d'ampoule et replacer les deux boulons.
Hayon 1. Ouvrir le hayon.2. Déposer les deux boulons du hayon.

192Soins du véhicule3. Depuis l'extérieur du véhicule,retirer le support d'ampoule en
relâchant les agrafes au moyen
d'un tournevis à lame plate.
4. Remplacer l'ampoule.
5. Poser le support d'ampoule et replacer les deux boulons.
Feu de recul
1. Déposer les deux boulons (en utilisant l'outil fourni) et déposer
l'ensemble de lampes.
2. Débrancher le connecteur de l'en‐
semble de lampes.
3. Tourner le boîtier d'ampoule dans
le sens antihoraire pour le déta‐
cher de l'ensemble du feu.
4. Remplacer l'ampoule inférieure.
5. Pousser la douille d'ampoule dans l'ensemble du feu, puis la
tourner dans le sens horaire pour
la fixer.
6. Rebrancher le connecteur sur l'ensemble de lampes.
7. Poser l'ensemble de lampes avec
les deux boulons.Éclairage de plaque
d'immatriculation
Hauteur de toit H1
1. Extraire la lampe au moyen d'un tournevis à lame plate.
2. Détacher le connecteur de câblage.
3. Dégager la lentille pour relâcher les agrafes.
4. Remplacer l'ampoule.
5. Poser la lentille et refixer le connecteur de câblage.
6. Remplacer la lampe dans le boîtier.

Soins du véhicule193Hauteur de toit H2
1. Déposer les deux vis (en utilisantl'outil fourni) pour relâcher la
lentille.
2. Remplacer l'ampoule.
3. Poser la lentille dans le logement et replacer les deux vis.
Feu antibrouillard arrière
1. Déposer les deux boulons (enutilisant l'outil fourni) et déposer
l'ensemble de lampes.
2. Débrancher le connecteur de l'en‐
semble de lampes.
3. Tourner le boîtier d'ampoule dans
le sens antihoraire pour le déta‐
cher de l'ensemble du feu.
4. Remplacer l'ampoule supérieure.
5. Pousser la douille d'ampoule dans l'ensemble du feu, puis la
tourner dans le sens horaire pour
la fixer.
6. Rebrancher le connecteur sur l'ensemble de lampes.
7. Poser l'ensemble de lampes avec
les deux boulons.
Éclairage intérieur Lampes de courtoisie avant et
arrière
1. Libérer l'ensemble de lentille des attaches et du repère à l'aide d'un
tournevis à lame plate.
2. Remplacer l'ampoule.
3. Monter l'ensemble de lentille.

194Soins du véhiculeÉclairage des sièges arrière
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre
1. Libérer l'ensemble de lentille des attaches à l'aide d'un tournevis à
lame plate.
2. Retirer le couvercle arrière de l'ensemble de lampe.
3. Remplacer l'ampoule.
4. Installer le couvercle arrière et l'ensemble de lampe.
Éclairage de la boîte à gants
1. Enlever l'ensemble de lentille àl'aide d'un tournevis à lame plate.
2. Remplacer l'ampoule.
3. Monter l'ensemble de lentille.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.

Soins du véhicule195Circuit électriqueFusibles
Les inscriptions sur le fusible neuf doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● sur le côté gauche du tableau de
bord, derrière le panneau de
garnissage
● dans le compartiment moteur est
située à côté de la batterie
Remarque
La boîte à fusibles du compartiment
moteur est accessible uniquement à
un atelier.
Avant de remplacer un fusible, mettre le commutateur correspondant en
position Off et couper le contact.
Le véhicule contient différents types
de fusibles.
Selon le type, un fusible sauté est
reconnaissable à son fil fondu. Ne
pas remplacer le fusible tant que la
cause de la défaillance n'a pas été
supprimée.
Il est recommandé d'emporter un jeu
complet de fusibles. La boîte à fusi‐ bles dispose d'un espace de range‐
ment pour les fusibles de rechange.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Remarque
Il se peut que certaines descriptions
de fusibles données dans le présent manuel du propriétaire ne s'appli‐
quent pas à votre véhicule. Se repor‐
ter à l'étiquette de la boîte à fusibles, selon le cas.

196Soins du véhiculePince à fusibles
Un extracteur de fusible peut être
présent sur le couvercle de la boîte à fusibles du tableau de bord.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.

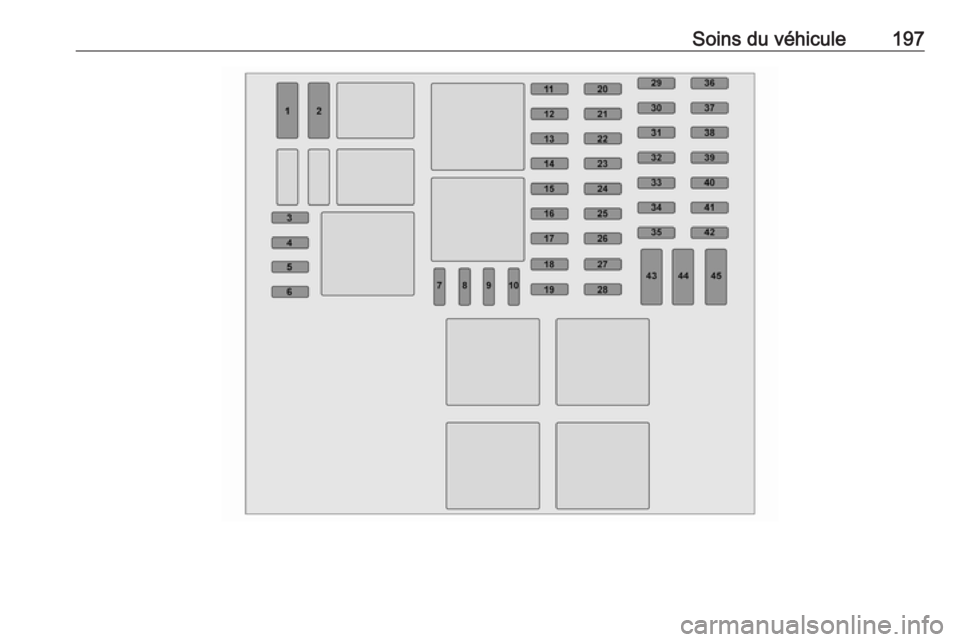

Boîte à fusibles du tableau
de bord
La boîte à fusibles se trouve sur le
côté gauche du tableau de bord, derrière un panneau de garnissage.
Tirer sur la partie supérieure du
panneau de garniture et le retirer pour
accéder à la boîte à fusibles.
Ne pas ranger d'objet derrière ce
panneau.
Certains circuits sont protégés par plusieurs fusibles.

Soins du véhicule197

198Soins du véhiculeN°Circuit électrique1Batterie de secours (avec
système de clé électronique)2Adaptations3Adaptations4Batterie du véhicule (avec
système à clé électronique)5Chauffage et ventilation supplé‐
mentaire/climatisation6Système de chauffage et de
ventilation supplémentaire7Rétroviseurs extérieurs électri‐
ques/adaptations additionnelles8Rétroviseurs extérieurs chauf‐
fants9Autoradio/multimédia/rétrovi‐
seurs extérieurs électriques/
prise de diagnostic10Multimédia/attelage de
remorqueN°Circuit électrique11Éclairage de courtoisie/protec‐
tion contre la décharge de la
batterie12Feu de route côté droit/feu de
croisement côté gauche/feux de
position/feux de jour coté droit13Feux de détresse / feux de direc‐ tion14Verrouillage central15Feux de route du côté gauche/
feux de croisement du côté droit/
feux arrière/feux de jour côté
gauche16Phares antibrouillard avant/feux
antibrouillard arrière/éclairage
de la plaque d'immatriculation17Alarme/avertisseur sonore/éclai‐
rage/essuie-glace18Combiné d'instruments19Système de chauffage et de
ventilationN°Circuit électrique20Essuie-glace arrière/pompe de
lave-glace avant/avertisseur
sonore21Batterie générale22Feux de recul23Commutateur de freinage24Injection de carburant/démarreur25Airbag/verrou de colonne de
direction26Vitre électrique de passager27Direction assistée28Feux stop29Batterie de secours (avec
système de clé électronique)30Affichage d'entretien31Allume-cigares/prise de courant32Système de chauffage et de
ventilation33Feux stop/ABS/antidémarrage
