2019 OPEL VIVARO B Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем207Висота даху Н2
1. Відкрутіть два гвинти (задопомогою інструмента з
комплекту), щоб від’єднати
розсіювач.
2. Замініть лампу.
3. Встановіть розсіювач у корпус і вкрутіть на місце два гвинти.
Задні протитуманні фари
1. Відкрутіть два болти (за допомогою інструмента з
комплекту) й зніміть ліхтар у
зборі.
2. Витягніть роз’єм дроту з ліхтаря.
3. Від’єднайте лампу від ліхтаря, повернувши її патрон проти
годинникової стрілки.
4. Замініть верхню лампу.
5. Натиснувши, вставте патрон лампи в ліхтар, а потім
поверніть його за годинниковою стрілкою, щоб зафіксувати.
6. Вставте роз’єм дроту ліхтаря.
7. Закріпіть ліхтар у зборі двома болтами.
Внутрішнє освітлення
Передні та задні ліхтарі
підсвічування
1. Вийміть вузол лінзи з затискачів
та фіксатора за допомогою
викрутки з пласким лезом.
2. Замініть лампу.
3. Встановіть блок із лінзами.

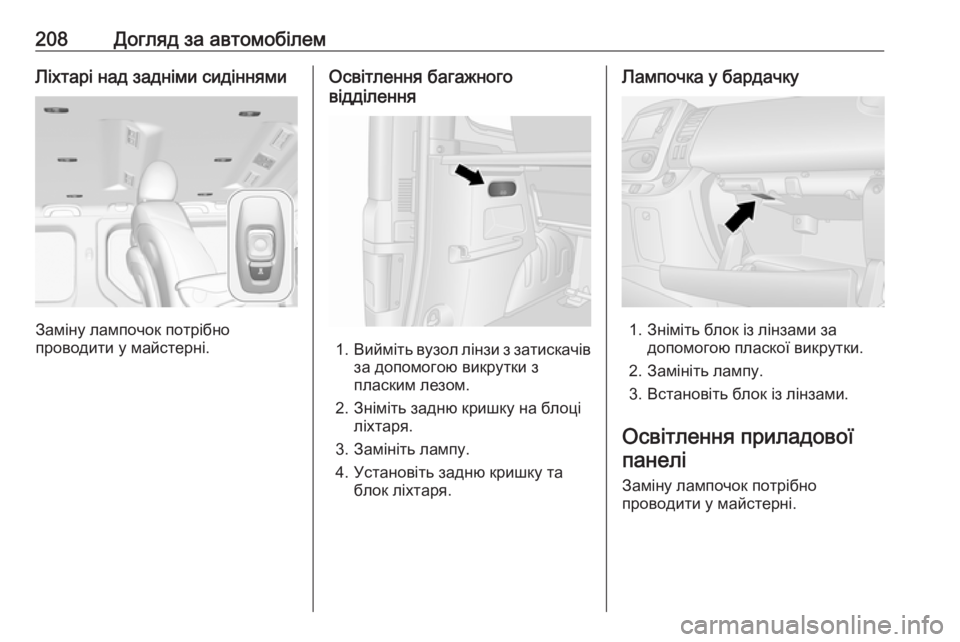

208Догляд за автомобілемЛіхтарі над задніми сидіннями
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
1. Вийміть вузол лінзи з затискачів
за допомогою викрутки з
пласким лезом.
2. Зніміть задню кришку на блоці ліхтаря.
3. Замініть лампу. 4. Установіть задню кришку та блок ліхтаря.
Лампочка у бардачку
1. Зніміть блок із лінзами за допомогою пласкої викрутки.
2. Замініть лампу.
3. Встановіть блок із лінзами.
Освітлення приладової панелі
Заміну лампочок потрібно
проводити у майстерні.

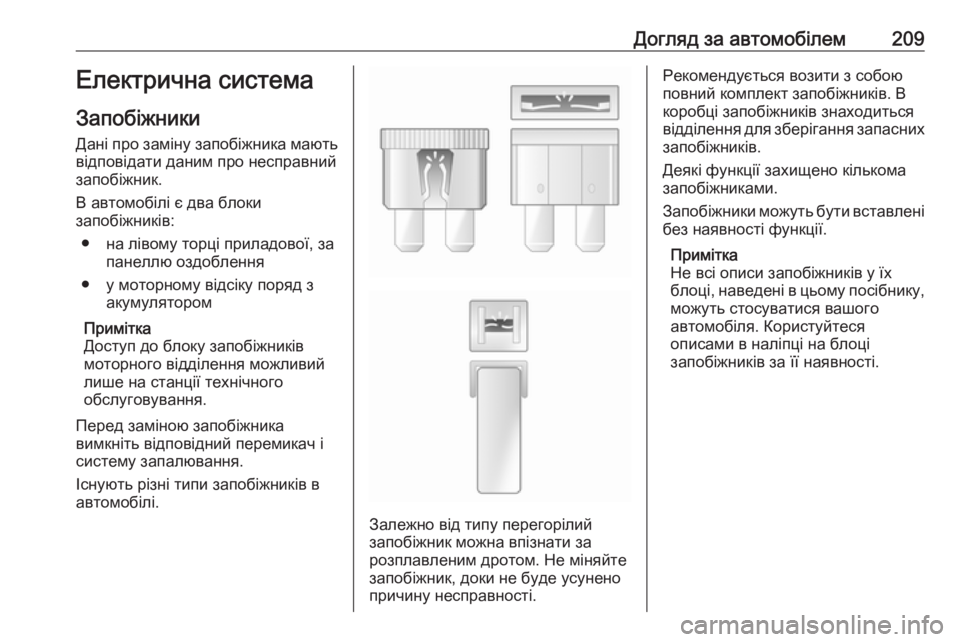

Догляд за автомобілем209Електрична система
Запобіжники Дані про заміну запобіжника мають
відповідати даним про несправний
запобіжник.
В автомобілі є два блоки
запобіжників:
● на лівому торці приладової, за панеллю оздоблення
● у моторному відсіку поряд з акумулятором
Примітка
Доступ до блоку запобіжників
моторного відділення можливий
лише на станції технічного
обслуговування.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Існують різні типи запобіжників в
автомобілі.
Залежно від типу перегорілий
запобіжник можна впізнати за
розплавленим дротом. Не міняйте
запобіжник, доки не буде усунено
причину несправності.
Рекомендується возити з собою
повний комплект запобіжників. В
коробці запобіжників знаходиться
відділення для зберігання запасних запобіжників.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Примітка
Не всі описи запобіжників у їх
блоці, наведені в цьому посібнику, можуть стосуватися вашого
автомобіля. Користуйтеся
описами в наліпці на блоці
запобіжників за її наявності.

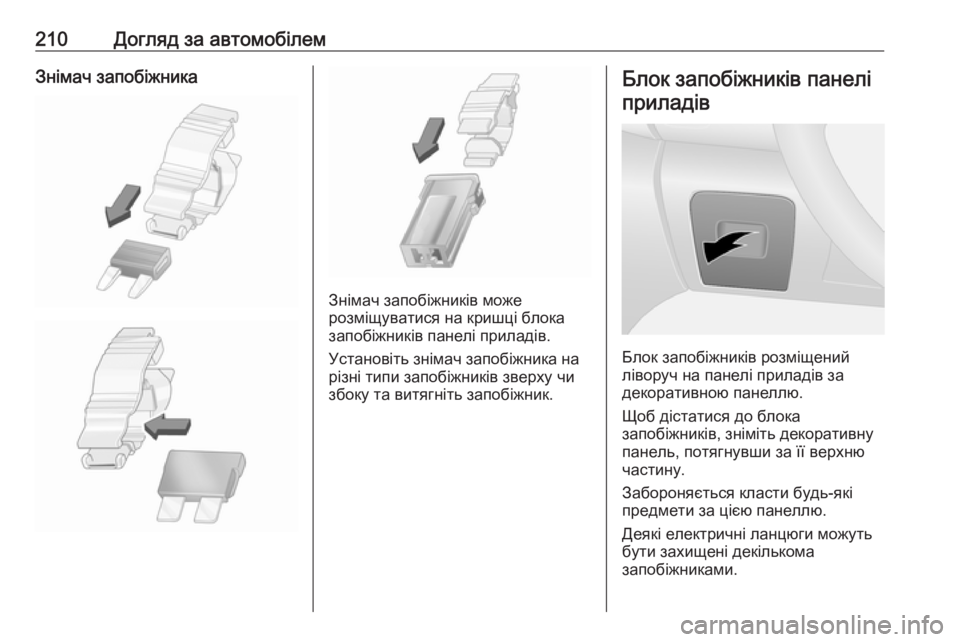

210Догляд за автомобілемЗнімач запобіжника
Знімач запобіжників може
розміщуватися на кришці блока
запобіжників панелі приладів.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників панелі
приладів
Блок запобіжників розміщений
ліворуч на панелі приладів за
декоративною панеллю.
Щоб дістатися до блока
запобіжників, зніміть декоративну
панель, потягнувши за її верхню
частину.
Забороняється класти будь-які
предмети за цією панеллю.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.

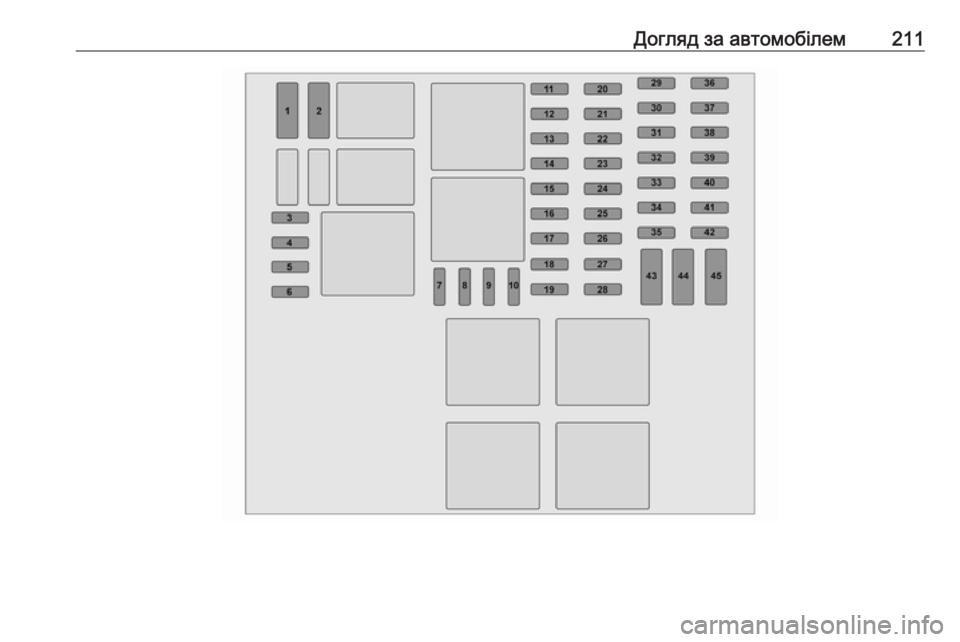

Догляд за автомобілем211

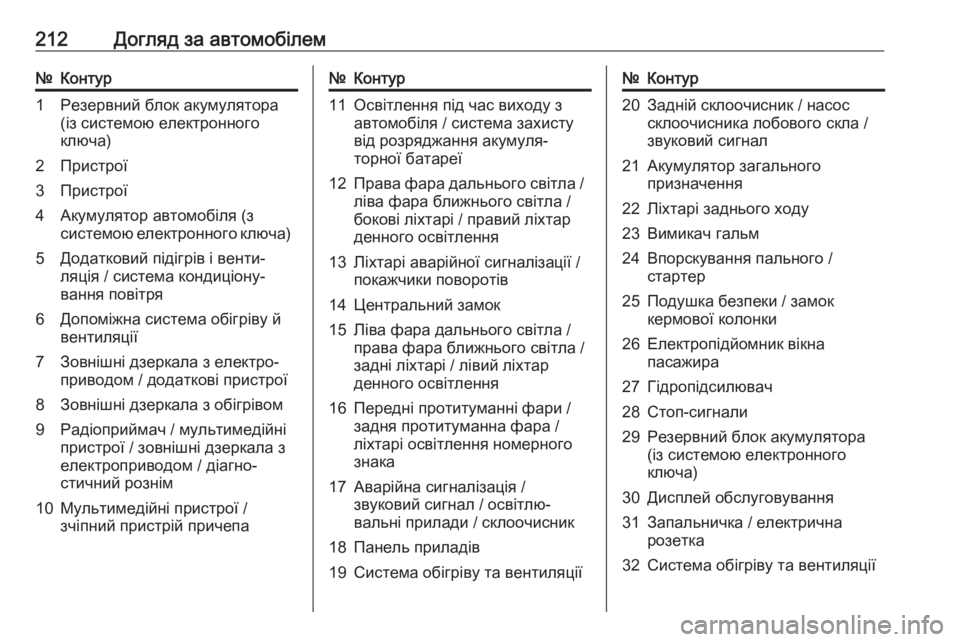

212Догляд за автомобілем№Контур1Резервний блок акумулятора
(із системою електронного
ключа)2Пристрої3Пристрої4Акумулятор автомобіля (з
системою електронного ключа)5Додатковий підігрів і венти‐
ляція / система кондиціону‐
вання повітря6Допоміжна система обігріву й
вентиляції7Зовнішні дзеркала з електро‐
приводом / додаткові пристрої8Зовнішні дзеркала з обігрівом9Радіоприймач / мультимедійні
пристрої / зовнішні дзеркала з
електроприводом / діагно‐
стичний рознім10Мультимедійні пристрої /
зчіпний пристрій причепа№Контур11Освітлення під час виходу з
автомобіля / система захисту
від розряджання акумуля‐
торної батареї12Права фара дальнього світла /
ліва фара ближнього світла /
бокові ліхтарі / правий ліхтар
денного освітлення13Ліхтарі аварійної сигналізації /
покажчики поворотів14Центральний замок15Ліва фара дальнього світла /
права фара ближнього світла /
задні ліхтарі / лівий ліхтар
денного освітлення16Передні протитуманні фари /
задня протитуманна фара /
ліхтарі освітлення номерного
знака17Аварійна сигналізація /
звуковий сигнал / освітлю‐
вальні прилади / склоочисник18Панель приладів19Система обігріву та вентиляції№Контур20Задній склоочисник / насос
склоочисника лобового скла /
звуковий сигнал21Акумулятор загального
призначення22Ліхтарі заднього ходу23Вимикач гальм24Впорскування пального /
стартер25Подушка безпеки / замок
кермової колонки26Електропідйомник вікна
пасажира27Гідропідсилювач28Стоп-сигнали29Резервний блок акумулятора
(із системою електронного
ключа)30Дисплей обслуговування31Запальничка / електрична
розетка32Система обігріву та вентиляції

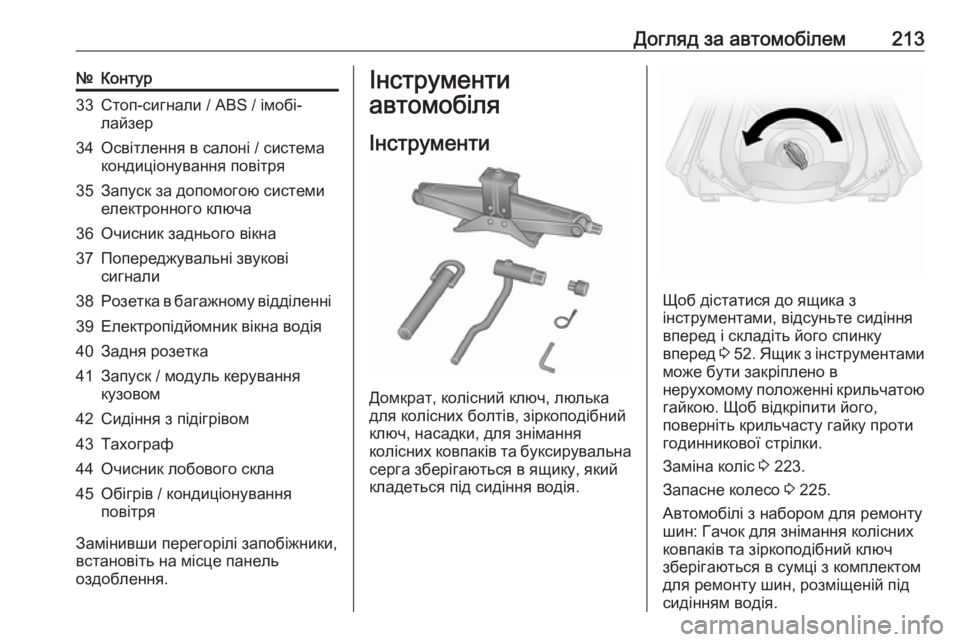

Догляд за автомобілем213№Контур33Стоп-сигнали / ABS / імобі‐
лайзер34Освітлення в салоні / система
кондиціонування повітря35Запуск за допомогою системи
електронного ключа36Очисник заднього вікна37Попереджувальні звукові
сигнали38Розетка в багажному відділенні39Електропідйомник вікна водія40Задня розетка41Запуск / модуль керування
кузовом42Сидіння з підігрівом43Тахограф44Очисник лобового скла45Обігрів / кондиціонування
повітря
Замінивши перегорілі запобіжники,
встановіть на місце панель
оздоблення.
Інструменти
автомобіля
Інструменти
Домкрат, колісний ключ, люлька
для колісних болтів, зіркоподібний
ключ, насадки, для знімання
колісних ковпаків та буксирувальна серга зберігаються в ящику, який
кладеться під сидіння водія.
Щоб дістатися до ящика з
інструментами, відсуньте сидіння вперед і складіть його спинку
вперед 3 52 . Ящик з інструментами
може бути закріплено в
нерухомому положенні крильчатою гайкою. Щоб відкріпити його,
поверніть крильчасту гайку проти
годинникової стрілки.
Заміна коліс 3 223.
Запасне колесо 3 225.
Автомобілі з набором для ремонту
шин: Гачок для знімання колісних
ковпаків та зіркоподібний ключ
зберігаються в сумці з комплектом
для ремонту шин, розміщеній під
сидінням водія.

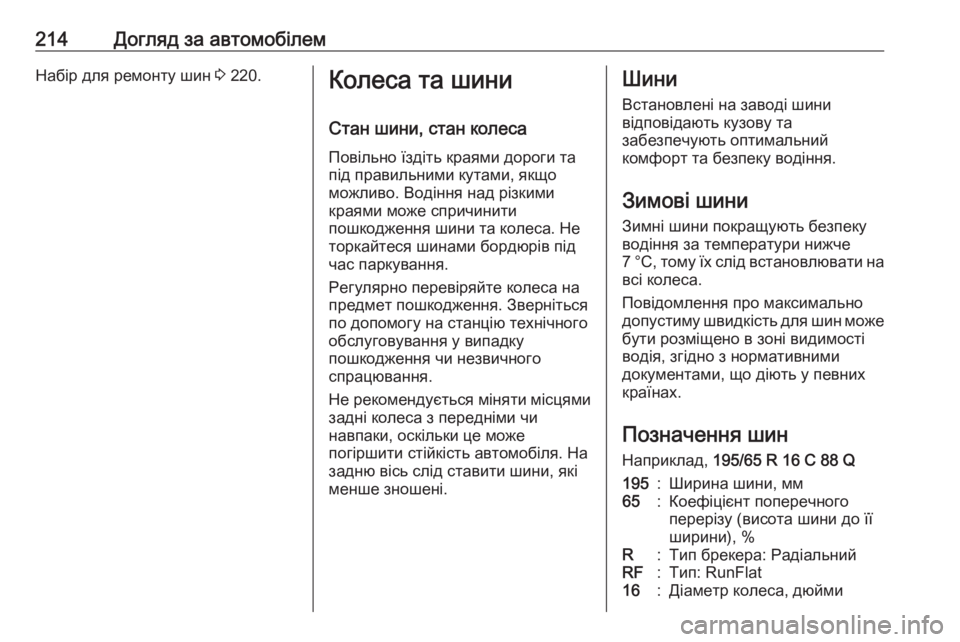

214Догляд за автомобілемНабір для ремонту шин 3 220.Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу на станцію технічного
обслуговування у випадку
пошкодження чи незвичного
спрацювання.
Не рекомендується міняти місцями задні колеса з передніми чи
навпаки, оскільки це може
погіршити стійкість автомобіля. На
задню вісь слід ставити шини, які менше зношені.Шини
Встановлені на заводі шини
відповідають кузову та
забезпечують оптимальний
комфорт та безпеку водіння.
Зимові шиниЗимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на
всі колеса.
Повідомлення про максимально
допустиму швидкість для шин може бути розміщено в зоні видимості
водія, згідно з нормативними
документами, що діють у певних
країнах.
Позначення шин Наприклад, 195/65 R 16 C 88 Q195:Ширина шини, мм65:Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R:Тип брекера: РадіальнийRF:Тип: RunFlat16:Діаметр колеса, дюйми
