2019 OPEL MOVANO_B Omaniku käsiraamat (in Estonian)

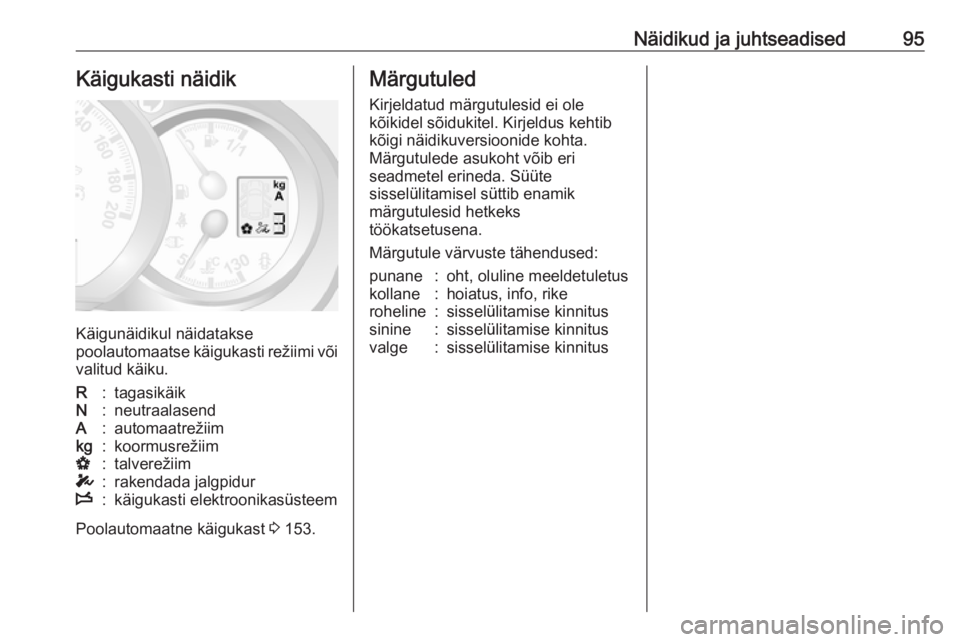

Näidikud ja juhtseadised95Käigukasti näidik
Käigunäidikul näidatakse
poolautomaatse käigukasti režiimi või valitud käiku.
R:tagasikäikN:neutraalasendA:automaatrežiimkg:koormusrežiimV:talverežiimT:rakendada jalgpidurW:käigukasti elektroonikasüsteem
Poolautomaatne käigukast 3 153.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukoht võib eri
seadmetel erineda. Süüte
sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

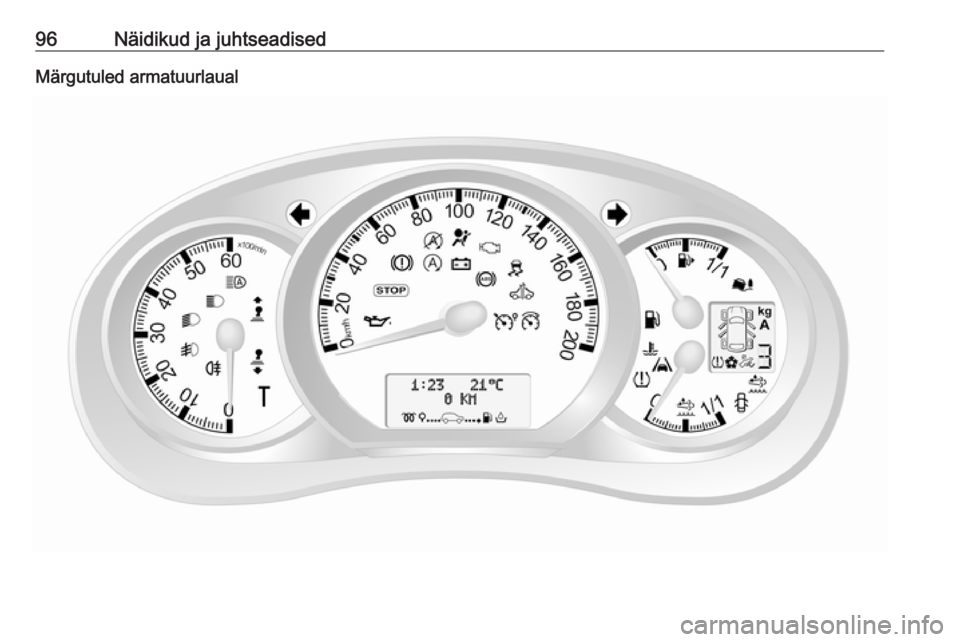

96Näidikud ja juhtseadisedMärgutuled armatuurlaual

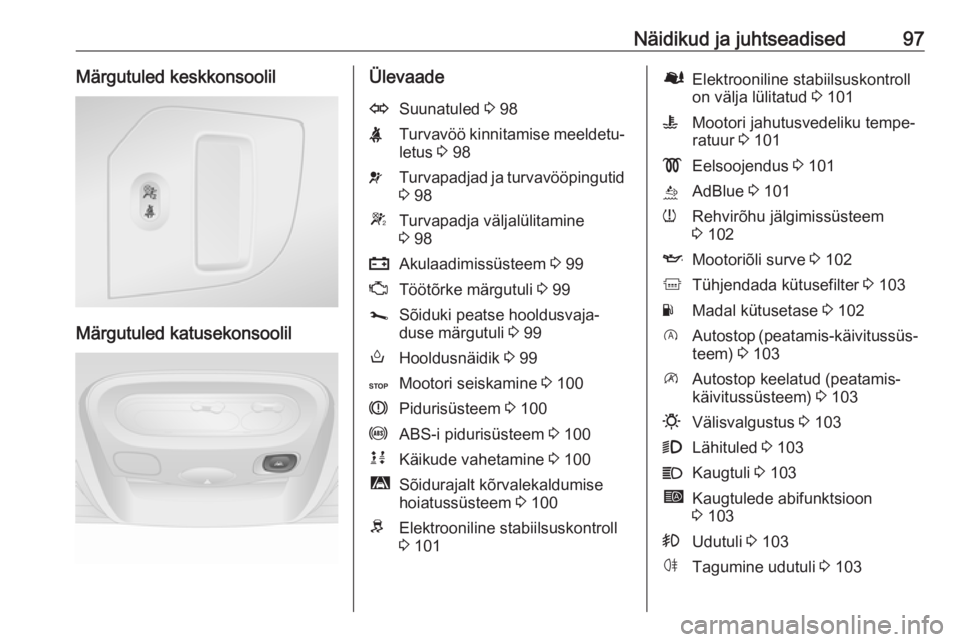

Näidikud ja juhtseadised97Märgutuled keskkonsoolil
Märgutuled katusekonsoolil
ÜlevaadeOSuunatuled 3 98XTurvavöö kinnitamise meeldetu‐
letus 3 98vTurvapadjad ja turvavööpingutid
3 98WTurvapadja väljalülitamine
3 98pAkulaadimissüsteem 3 99ZTöötõrke märgutuli 3 99jSõiduki peatse hooldusvaja‐
duse märgutuli 3 99oHooldusnäidik 3 99CMootori seiskamine 3 100RPidurisüsteem 3 100uABS-i pidurisüsteem 3 100kjKäikude vahetamine 3 100ìSõidurajalt kõrvalekaldumise
hoiatussüsteem 3 100RElektrooniline stabiilsuskontroll
3 101ØElektrooniline stabiilsuskontroll
on välja lülitatud 3 101WMootori jahutusvedeliku tempe‐
ratuur 3 101!Eelsoojendus 3 101úAdBlue 3 101wRehvirõhu jälgimissüsteem
3 102IMootoriõli surve 3 102kTühjendada kütusefilter 3 103YMadal kütusetase 3 102DAutostop (peatamis-käivitussüs‐
teem) 3 103\Autostop keelatud (peatamis-
käivitussüsteem) 3 1030Välisvalgustus 3 1039Lähituled 3 103CKaugtuli 3 103íKaugtulede abifunktsioon
3 103>Udutuli 3 103øTagumine udutuli 3 103

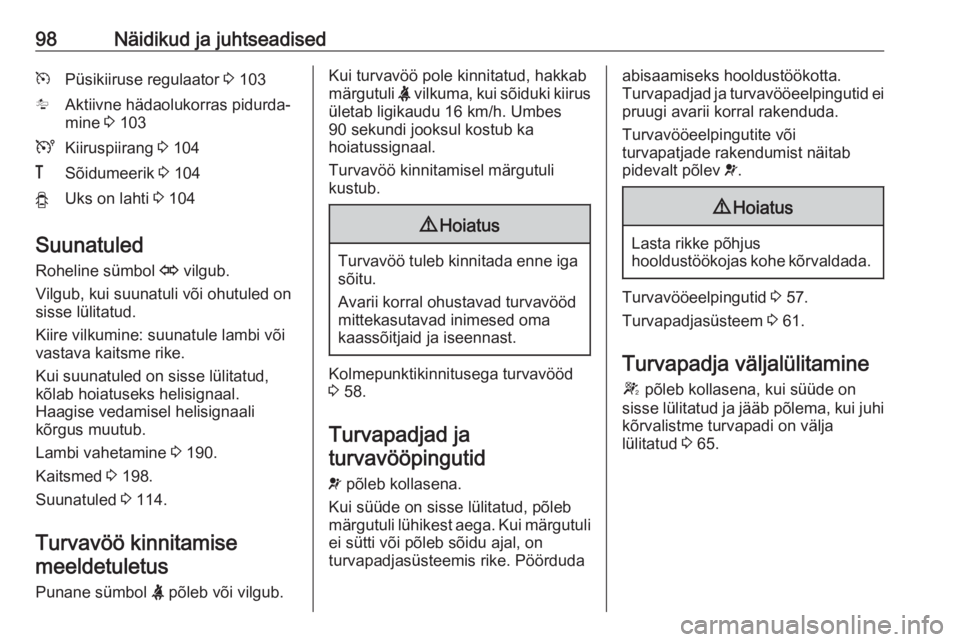

98Näidikud ja juhtseadisedmPüsikiiruse regulaator 3 103lAktiivne hädaolukorras pidurda‐
mine 3 103UKiiruspiirang 3 104&Sõidumeerik 3 104yUks on lahti 3 104
Suunatuled
Roheline sümbol O vilgub.
Vilgub, kui suunatuli või ohutuled on
sisse lülitatud.
Kiire vilkumine: suunatule lambi või
vastava kaitsme rike.
Kui suunatuled on sisse lülitatud,
kõlab hoiatuseks helisignaal.
Haagise vedamisel helisignaali
kõrgus muutub.
Lambi vahetamine 3 190.
Kaitsmed 3 198.
Suunatuled 3 114.
Turvavöö kinnitamise meeldetuletus
Punane sümbol X põleb või vilgub.
Kui turvavöö pole kinnitatud, hakkab
märgutuli X vilkuma, kui sõiduki kiirus
ületab ligikaudu 16 km/h. Umbes 90 sekundi jooksul kostub ka
hoiatussignaal.
Turvavöö kinnitamisel märgutuli
kustub.9 Hoiatus
Turvavöö tuleb kinnitada enne iga
sõitu.
Avarii korral ohustavad turvavööd
mittekasutavad inimesed oma
kaassõitjaid ja iseennast.
Kolmepunktikinnitusega turvavööd 3 58.
Turvapadjad ja
turvavööpingutid
v põleb kollasena.
Kui süüde on sisse lülitatud, põleb
märgutuli lühikest aega. Kui märgutuli
ei sütti või põleb sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid 3 57.
Turvapadjasüsteem 3 61.
Turvapadja väljalülitamine
W põleb kollasena, kui süüde on
sisse lülitatud ja jääb põlema, kui juhi kõrvalistme turvapadi on välja
lülitatud 3 65.

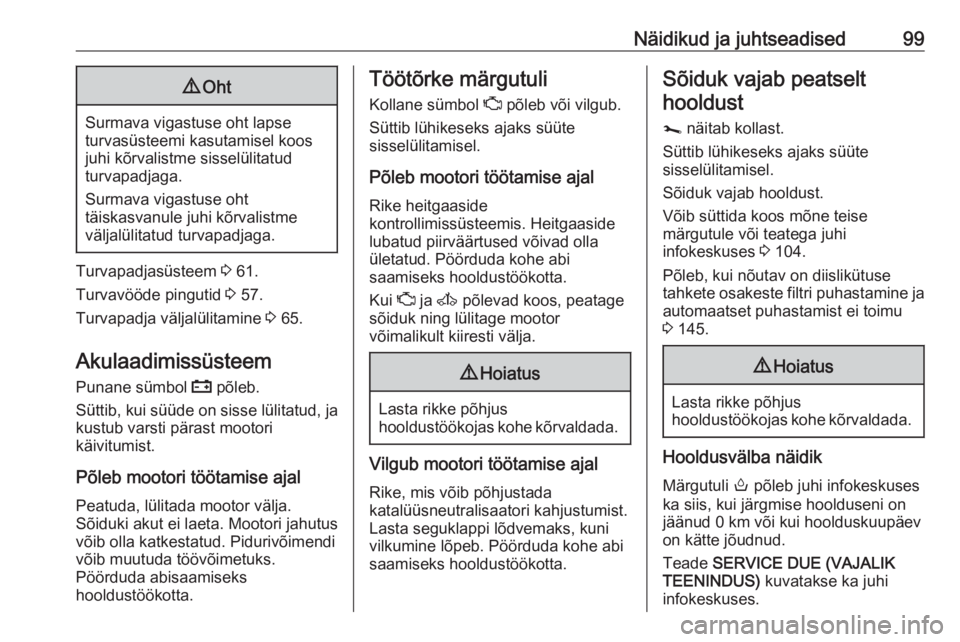

Näidikud ja juhtseadised999Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Turvapadjasüsteem 3 61.
Turvavööde pingutid 3 57.
Turvapadja väljalülitamine 3 65.
Akulaadimissüsteem Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal
Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
võib muutuda töövõimetuks.
Pöörduda abisaamiseks
hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Põleb mootori töötamise ajal Rike heitgaaside
kontrollimissüsteemis. Heitgaaside
lubatud piirväärtused võivad olla
ületatud. Pöörduda kohe abi
saamiseks hooldustöökotta.
Kui Z ja A põlevad koos, peatage
sõiduk ning lülitage mootor
võimalikult kiiresti välja.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselt
hooldust
j näitab kollast.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Sõiduk vajab hooldust.
Võib süttida koos mõne teise
märgutule või teatega juhi
infokeskuses 3 104.
Põleb, kui nõutav on diislikütuse
tahkete osakeste filtri puhastamine ja automaatset puhastamist ei toimu
3 145.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Hooldusvälba näidik
Märgutuli o põleb juhi infokeskuses
ka siis, kui järgmise hoolduseni on
jäänud 0 km või kui hoolduskuupäev
on kätte jõudnud.
Teade SERVICE DUE (VAJALIK
TEENINDUS) kuvatakse ka juhi
infokeskuses.

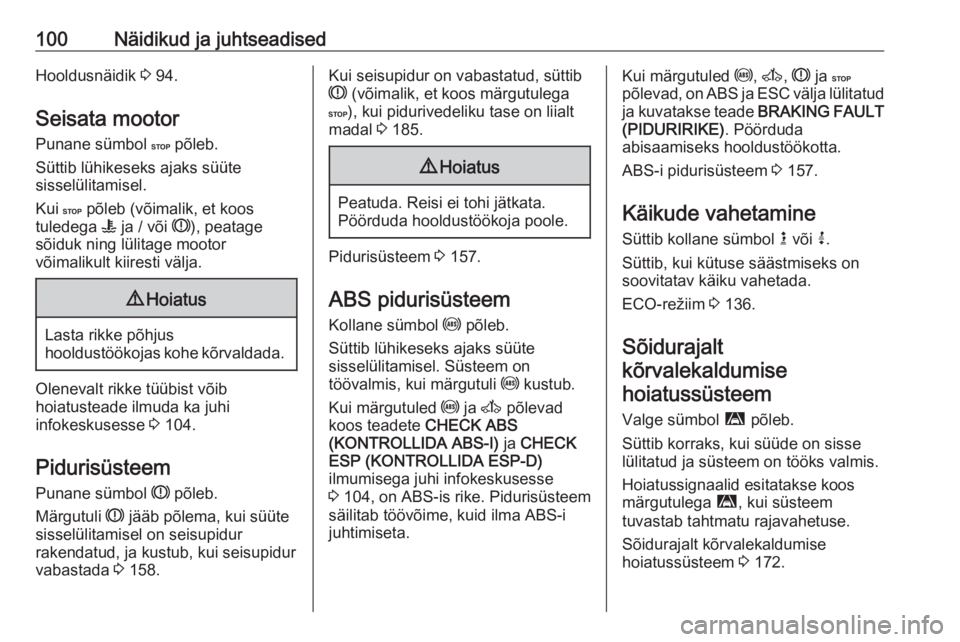

100Näidikud ja juhtseadisedHooldusnäidik 3 94.
Seisata mootor
Punane sümbol C põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Kui C põleb (võimalik, et koos
tuledega W ja / või R), peatage
sõiduk ning lülitage mootor
võimalikult kiiresti välja.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Olenevalt rikke tüübist võib
hoiatusteade ilmuda ka juhi
infokeskusesse 3 104.
Pidurisüsteem
Punane sümbol R põleb.
Märgutuli R jääb põlema, kui süüte
sisselülitamisel on seisupidur
rakendatud, ja kustub, kui seisupidur
vabastada 3 158.
Kui seisupidur on vabastatud, süttib
R (võimalik, et koos märgutulega
C ), kui pidurivedeliku tase on liialt
madal 3 185.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Pidurisüsteem 3 157.
ABS pidurisüsteem
Kollane sümbol u põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel. Süsteem on
töövalmis, kui märgutuli u kustub.
Kui märgutuled u ja A põlevad
koos teadete CHECK ABS
(KONTROLLIDA ABS-I) ja CHECK
ESP (KONTROLLIDA ESP-D)
ilmumisega juhi infokeskusesse
3 104 , on ABS-is rike. Pidurisüsteem
säilitab töövõime, kuid ilma ABS-i
juhtimiseta.
Kui märgutuled u, A , R ja C
põlevad, on ABS ja ESC välja lülitatud
ja kuvatakse teade BRAKING FAULT
(PIDURIRIKE) . Pöörduda
abisaamiseks hooldustöökotta.
ABS-i pidurisüsteem 3 157.
Käikude vahetamine
Süttib kollane sümbol k või j.
Süttib, kui kütuse säästmiseks on
soovitatav käiku vahetada.
ECO-režiim 3 136.
Sõidurajalt
kõrvalekaldumise hoiatussüsteem
Valge sümbol ì põleb.
Süttib korraks, kui süüde on sisse
lülitatud ja süsteem on tööks valmis.
Hoiatussignaalid esitatakse koos
märgutulega ì, kui süsteem
tuvastab tahtmatu rajavahetuse.
Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 172.

Näidikud ja juhtseadised101Elektrooniline
stabiilsuskontroll
Kollane sümbol b vilgub või põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Vilkumine sõidu ajal Süsteem on aktiivselt rakendatud.
Mootori võimsust võidakse
vähendada ja sõidukit võidakse
vähesel määral automaatselt
pidurdada 3 161.
Süttib sõidu ajal
Süsteem pole saadaval.
Võib põleda koos märgutulega A
3 99. Samuti ilmub juhi
infokeskusesse asjakohane teade 3 104.
Elektrooniline stabiilsuskontroll
(ESC) 3 161.
Veojõukontrolli süsteem 3 160.Elektrooniline
stabiilsuskontroll väljalülitatud
Roheline sümbol Ø põleb.
Kui ESC on inaktiveeritud
armatuurlaual oleva nupu Ø abil,
süttib märgutuli Ø ja juhi
infokeskuses kuvatakse vastav teade
3 104.
Elektrooniline stabiilsuskontroll
(ESC) 3 161.
Veojõukontrolli süsteem 3 160.
Mootori jahutusvedeliku temperatuur
Punane sümbol W põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Põleb mootori töötamise ajal Kui W süttib (võimalik, et koos
märgutulega C), peatage sõiduk ja
lülitage mootor välja.Ettevaatust
Jahutusvedeliku temperatuur on
liiga kõrge.
Kontrollida jahutusvedeliku taset
3 183.
Kui jahutusvedelikku on piisavalt,
pöörduda hooldustöökoja poole.
Eelsoojendus
! näitab kollast.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
AdBlue
Kollane sümbol ú põleb.
AdBlue tase on madal. Lisage
vedelikku AdBlue nii pea kui võimalik, et mootori käivitamisel ei tekiks
tõrkeid.
Süttib koos märgutulega A, et
teavitada süsteemi tõrkest, või süttib
hoiatusena, et mootor ei pruugi

102Näidikud ja juhtseadisedpärast teatud vahemaa läbimist
käivituda. Pöörduda kohe abi
saamiseks hooldustöökotta.
Samuti võib juhi infokeskusesse
ilmuda asjakohane teade 3 104.
AdBlue 3 146.
Rehvirõhu jälgimissüsteem Kollane sümbol w põleb või vilgub.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
PõlebRehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
Märgutuli w põleb koos sümboliga C
3 100 ja juhi infokeskuses kuvatakse
asjakohast teadet, kui süsteem
tuvastab purunenud või tühja rehvi.
Vilgub
Rike süsteemis. Pärast viivitust jääb
märgutuli põlema. Pöörduda
hooldustöökotta.Märgutuli w põleb koos sümboliga A
3 99 ja juhi infokeskuses kuvatakse
asjakohast teadet, kui süsteem
tuvastab, et on paigaldatud ilma
rõhuandurita ratas (nt varuratas).
Rehvirõhu jälgimise süsteem 3 206.
Mootoriõli surve Punane sümbol I põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti,
kui võimalik, ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Jätke mootor väljalülitatuks ja laske sõiduk töökotta pukseerida.
Madal kütusetase Kollane sümbol Y põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal Kütusetase paagis on liiga madal.
Tankida kohe.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
