Page 217 of 291

Φροντίδα οχήματος215Στην πλευρά του οδηγού, αφαιρέστε
το στόμιο πλήρωσης του δοχείου
συστήματος πλύσης παρμπρίζ, πριν
αλλάξετε κάποιον λαμπτήρα.
1. Μεγάλη σκάλα προβολέων
2. Μεσαία σκάλα προβολέων
Μεγάλη και μεσαία σκάλα προβολέων 1. Ανοίξτε το καπό του κινητήρα.
Καπό κινητήρα 3 207.
2. Αφαιρέστε το προστατευτικό
κάλυμμα.
3. Περιστρέψτε τον λαμπτήρα αριστερά και τραβήξτε τον ευθεία
πίσω.
4. Αποσυνδέστε τη φίσα της πλεξού‐
δας καλωδίωσης από τον
λαμπτήρα.
5. Τοποθετήστε τον νέο λαμπτήρα στο φωτιστικό σώμα των προβο‐
λέων περιστρέφοντας τον δεξιά.
6. Επανασυνδέστε το φις καλωδίω‐ σης.
7. Τοποθετήστε το προστατευτικό κάλυμμα.
Για την πλευρά του οδηγού, επανατο‐
ποθετήστε το στόμιο πλήρωσης του
δοχείου συστήματος πλύσης
παρμπρίζ πιέζοντάς το ευθεία μέσα
στο δοχείο. Βεβαιωθείτε ότι το κλιπ
του στομίου πλήρωσης κουμπώνει
στην υποδοχή του κέντρου ηλεκτρι‐
κών συστημάτων του χώρου κινη‐
τήρα.
Φωτιστικό σώμα προβολέων
υψηλού επιπέδου
Το όχημα, στην έκδοση εξοπλισμού
υψηλού επιπέδου, διαθέτει προβο‐
λείς LED στη μεγάλη και τη μεσαία
σκάλα, φλας με λυχνίες LED και φως
θέσης και φώτα πορείας ημέρας στο
φωτιστικό σώμα προβολέων.

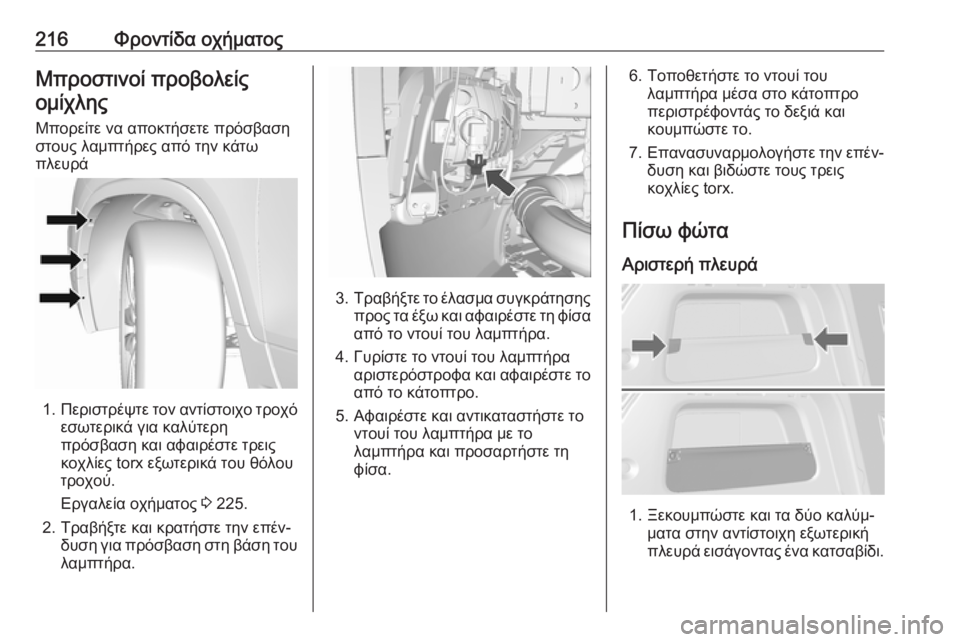

Page 218 of 291
216Φροντίδα οχήματοςΜπροστινοί προβολείςομίχλης
Μπορείτε να αποκτήσετε πρόσβαση
στους λαμπτήρες από την κάτω
πλευρά
1. Περιστρέψτε τον αντίστοιχο τροχό
εσωτερικά για καλύτερη
πρόσβαση και αφαιρέστε τρεις
κοχλίες torx εξωτερικά του θόλου
τροχού.
Εργαλεία οχήματος 3 225.
2. Τραβήξτε και κρατήστε την επέν‐ δυση για πρόσβαση στη βάση του
λαμπτήρα.
3. Τραβήξτε το έλασμα συγκράτησης
προς τα έξω και αφαιρέστε τη φίσααπό το ντουί του λαμπτήρα.
4. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε το
από το κάτοπτρο.
5. Αφαιρέστε και αντικαταστήστε το ντουί του λαμπτήρα με το
λαμπτήρα και προσαρτήστε τη
φίσα.
6. Τοποθετήστε το ντουί του λαμπτήρα μέσα στο κάτοπτρο
περιστρέφοντάς το δεξιά και
κουμπώστε το.
7. Επανασυναρμολογήστε την επέν‐
δυση και βιδώστε τους τρεις
κοχλίες torx.
Πίσω φώτα
Αριστερή πλευρά
1. Ξεκουμπώστε και τα δύο καλύμ‐ ματα στην αντίστοιχη εξωτερική
πλευρά εισάγοντας ένα κατσαβίδι.

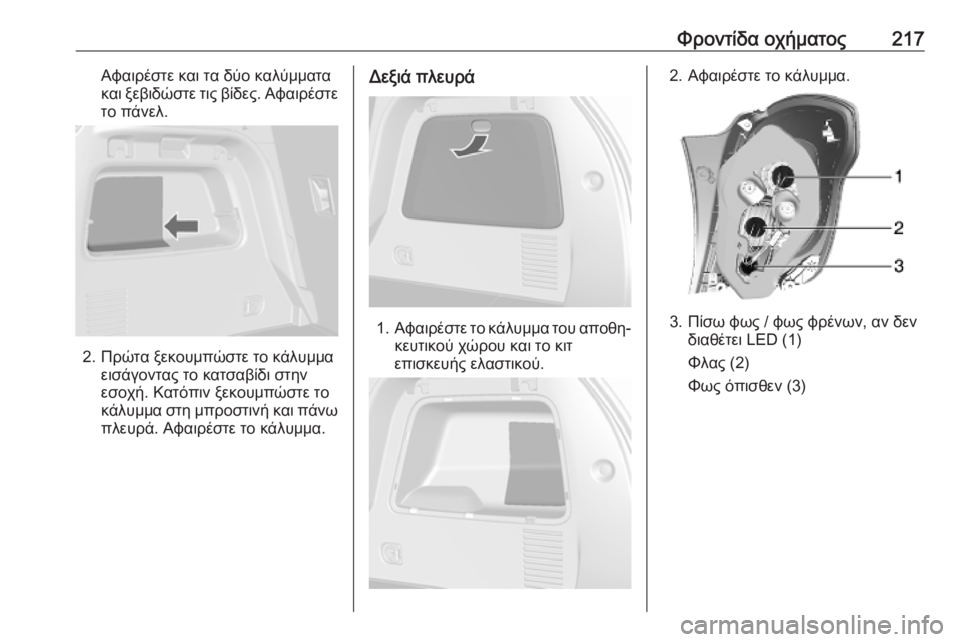

Page 219 of 291
Φροντίδα οχήματος217Αφαιρέστε και τα δύο καλύμματα
και ξεβιδώστε τις βίδες. Αφαιρέστε
το πάνελ.
2. Πρώτα ξεκουμπώστε το κάλυμμα εισάγοντας το κατσαβίδι στην
εσοχή. Κατόπιν ξεκουμπώστε το
κάλυμμα στη μπροστινή και πάνω
πλευρά. Αφαιρέστε το κάλυμμα.
Δεξιά πλευρά
1. Αφαιρέστε το κάλυμμα του αποθη‐
κευτικού χώρου και το κιτ
επισκευής ελαστικού.
2. Αφαιρέστε το κάλυμμα.
3. Πίσω φως / φως φρένων, αν δεν διαθέτει LED (1)
Φλας (2)
Φως όπισθεν (3)

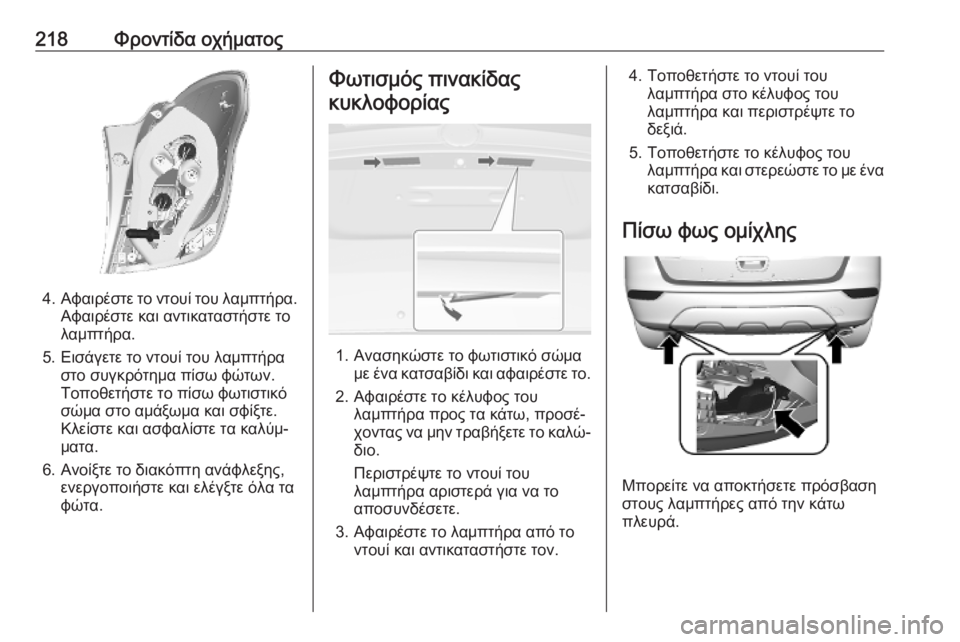

Page 220 of 291
218Φροντίδα οχήματος
4.Αφαιρέστε το ντουί του λαμπτήρα.
Αφαιρέστε και αντικαταστήστε το
λαμπτήρα.
5. Εισάγετε το ντουί του λαμπτήρα στο συγκρότημα πίσω φώτων.
Τοποθετήστε το πίσω φωτιστικό
σώμα στο αμάξωμα και σφίξτε.
Κλείστε και ασφαλίστε τα καλύμ‐
ματα.
6. Ανοίξτε το διακόπτη ανάφλεξης, ενεργοποιήστε και ελέγξτε όλα τα
φώτα.
Φωτισμός πινακίδας
κυκλοφορίας
1. Ανασηκώστε το φωτιστικό σώμα με ένα κατσαβίδι και αφαιρέστε το.
2. Αφαιρέστε το κέλυφος του λαμπτήρα προς τα κάτω, προσέ‐
χοντας να μην τραβήξετε το καλώ‐
διο.
Περιστρέψτε το ντουί του
λαμπτήρα αριστερά για να το
αποσυνδέσετε.
3. Αφαιρέστε το λαμπτήρα από το ντουί και αντικαταστήστε τον.
4. Τοποθετήστε το ντουί τουλαμπτήρα στο κέλυφος του
λαμπτήρα και περιστρέψτε το
δεξιά.
5. Τοποθετήστε το κέλυφος του λαμπτήρα και στερεώστε το με ένακατσαβίδι.
Πίσω φως ομίχλης
Μπορείτε να αποκτήσετε πρόσβαση
στους λαμπτήρες από την κάτω
πλευρά.
Page 221 of 291

Φροντίδα οχήματος219
1. Γυρίστε το ντουί του λαμπτήρααριστερόστροφα και αφαιρέστε το
από το κάτοπτρο.
2. Αποσυνδέστε το ντουί του λαμπτήρα από τη φίσα πιέζοντας
τη γλωττίδα συγκράτησης.
3. Αφαιρέστε και αντικαταστήστε το ντουί του λαμπτήρα με το
λαμπτήρα και προσαρτήστε τη
φίσα.
4. Τοποθετήστε το ντουί του λαμπτήρα μέσα στο κάτοπτρο και
γυρίστε το δεξιά για να κουμπώ‐
σει.Ηλεκτρικό σύστημα
Ασφάλειες
Τα χαρακτηριστικά της καινούργιας ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Σε μια θήκη επάνω από το θετικό
πόλο της μπαταρίας υπάρχουν
ορισμένες κεντρικές ασφάλειες. Εάν
χρειαστούν αντικατάσταση, απευθυν‐ θείτε σε ένα συνεργείο.
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το
διακόπτη ανάφλεξης.
Μπορείτε να αναγνωρίσετε μια
καμένη ασφάλεια από το λιωμένο
σύρμα. Μην τοποθετήσετε την
καινούργια ασφάλεια εάν πρώτα δεν
αποκατασταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.

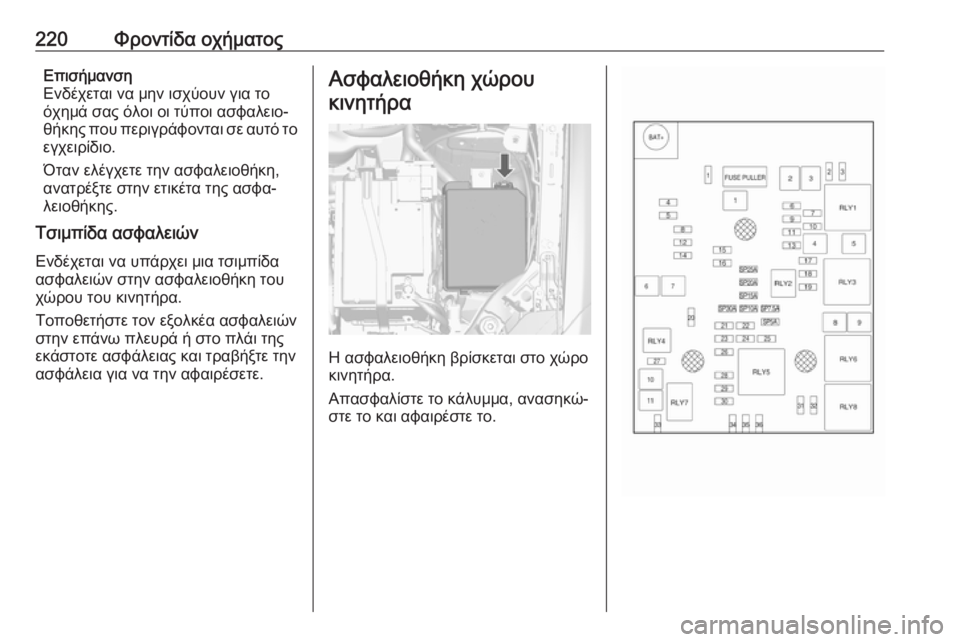

Page 222 of 291
220Φροντίδα οχήματοςΕπισήμανση
Ενδέχεται να μην ισχύουν για το
όχημά σας όλοι οι τύποι ασφαλειο‐
θήκης που περιγράφονται σε αυτό το εγχειρίδιο.
Όταν ελέγχετε την ασφαλειοθήκη,
ανατρέξτε στην ετικέτα της ασφα‐
λειοθήκης.
Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα
ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.
Τοποθετήστε τον εξολκέα ασφαλειών
στην επάνω πλευρά ή στο πλάι της
εκάστοτε ασφάλειας και τραβήξτε την
ασφάλεια για να την αφαιρέσετε.Ασφαλειοθήκη χώρου
κινητήρα
H ασφαλειοθήκη βρίσκεται στο χώρο
κινητήρα.
Απασφαλίστε το κάλυμμα, ανασηκώ‐
στε το και αφαιρέστε το.
Page 223 of 291

Φροντίδα οχήματος221Ασφάλειες MiniΑρ.Κύκλωμα1Ηλιοροφή2Διακόπτης εξωτερικών καθρε‐
πτών / Αισθητήρας βροχής /
Ηλεκτρικό παράθυρο οδηγού3–4–5Ηλεκτρονική μονάδα ελέγχου
ηλεκτρικού φρένου6Αισθητήρας έξυπνης μπαταρίας7Κλειδαριά κολόνας τιμονιού8Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων9–10Κάμερα οπισθοπορείας /
Εσωτερικός καθρέπτης / Διακό‐
πτης προβολέων / Προβολέας11Υαλοκαθαριστήρας πίσω
παρμπρίζ12Θερμαινόμενο πίσω παρμπρίζ13Κάθισμα, υποστήριγμα
οσφυϊκής χώραςΑρ.Κύκλωμα14Θερμαινόμενοι εξωτερικοί
καθρέπτες15Ηλεκτρονική μονάδα υγραε‐
ρίου / Ηλεκτρονική μονάδα
ελέγχου συστήματος καυσίμου16Θέρμανση καθίσματος17Δέκτης ηλεκτρονικής μονάδας
ελέγχου κιβωτίου ταχυτήτων /
Αντλία νερού / Ανεξάρτητος
θερμαντήρας18Δέκτης ηλεκτρονικής μονάδας
ελέγχου κινητήρα19Αντλία καυσίμου20–21Ανεμιστήρας ψύξης22–23Πολλαπλασιαστής / Μπεκ ψεκα‐
σμού καυσίμου24Αντλία συστήματος πλύσης25Ενεργοποιητής προβολέων26Αισθητήρες ελέγχου κινητήρα27–Αρ.Κύκλωμα28Την ανάφλεξη29Την ανάφλεξη 1/230Σύστημα εξάτμισης31Μεγάλη σκάλα προβολέων
αριστερά32Μεγάλη σκάλα προβολέων
δεξιά33Μονάδα ελέγχου κινητήρα34Κόρνα35Σύστημα κλιματισμού36Μπροστινός προβολέας
ομίχλης
Ασφάλειες J-Case
Αρ.Κύκλωμα1Ηλεκτρονική μονάδα ελέγχου
ηλεκτρικού φρένου2Μπροστινός υαλοκαθαριστήρας3Μονάδα γραμμικής τροφοδο‐
σίας4Ακροδέκτης ισχύος ασφαλειο‐
θήκης ταμπλό

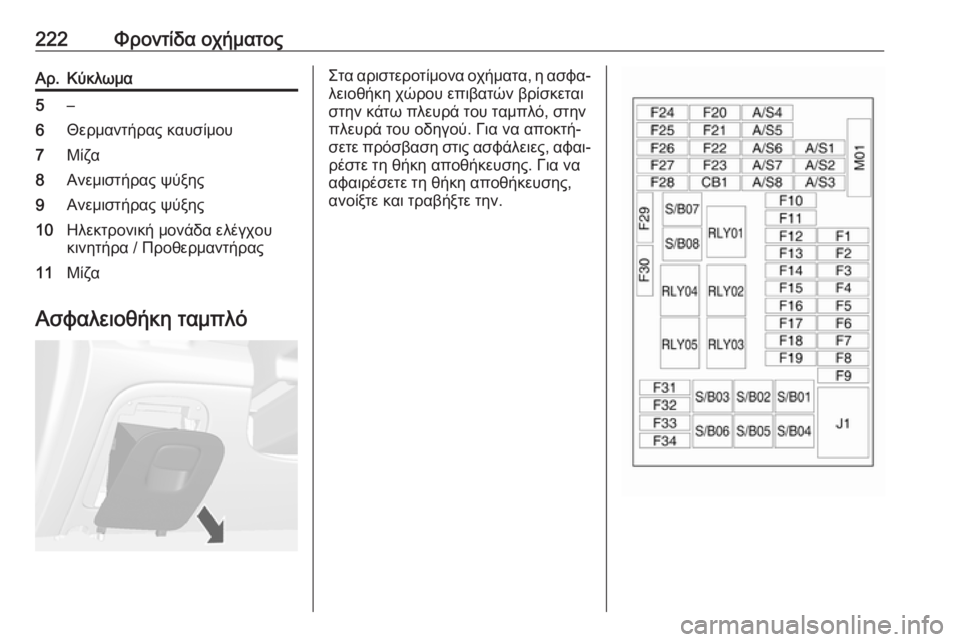

Page 224 of 291
222Φροντίδα οχήματοςΑρ.Κύκλωμα5–6Θερμαντήρας καυσίμου7Μίζα8Ανεμιστήρας ψύξης9Ανεμιστήρας ψύξης10Ηλεκτρονική μονάδα ελέγχου
κινητήρα / Προθερμαντήρας11Μίζα
Ασφαλειοθήκη ταμπλό
Στα αριστεροτίμονα οχήματα, η ασφα‐
λειοθήκη χώρου επιβατών βρίσκεται
στην κάτω πλευρά του ταμπλό, στην
πλευρά του οδηγού. Για να αποκτή‐ σετε πρόσβαση στις ασφάλειες, αφαι‐
ρέστε τη θήκη αποθήκευσης. Για να
αφαιρέσετε τη θήκη αποθήκευσης,
ανοίξτε και τραβήξτε την.
