Cuidado del vehículo167Posición del brazo trasero de la plata‐
forma de elevación en los bajos del
vehículo.
Rueda de repuesto
Rueda de emergencia Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período de tiempo prolongado.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto está situada enel compartimento de carga, debajo de
la cubierta del piso. Está fijada en el
rebaje mediante un tornillo de mari‐
posa.
Sólo debe montarse una rueda de emergencia. La velocidad máximapermitida en la etiqueta de la rueda
de repuesto temporal es válida única‐ mente para el tamaño de neumáticoinstalado en fábrica.
Montaje de la rueda de repuesto
Se deben efectuar los preparativos y observar las indicaciones siguientes:
● Aparque el vehículo en una superficie nivelada, firme y no
deslizante. Las ruedas delante‐
ras deben estar en posición de marcha en línea recta.
● Accione el freno de estaciona‐ miento y engrane la primera o la
marcha atrás.
● Saque la rueda de repuesto 3 167.
● Nunca cambie más de una rueda
simultáneamente.
● Utilice el gato únicamente para cambiar las ruedas en caso depinchazo, no para el cambio
estacional de neumáticos de
invierno o de verano.
● El gato no precisa manteni‐ miento.
● Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una
base estable, con un grosor
máximo de 1 cm.

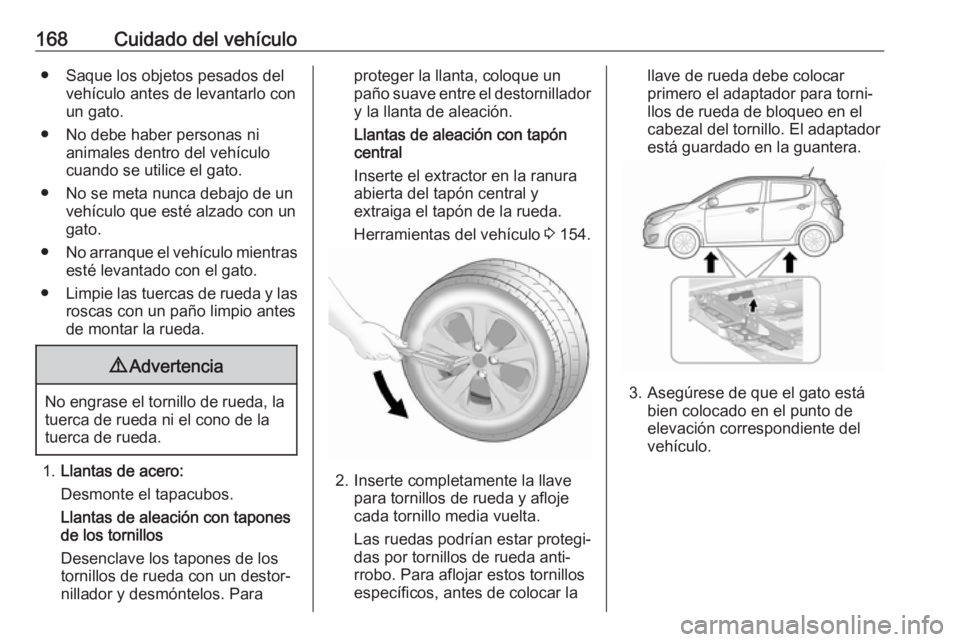

168Cuidado del vehículo● Saque los objetos pesados delvehículo antes de levantarlo con
un gato.
● No debe haber personas ni animales dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.
● No arranque el vehículo mientras
esté levantado con el gato.
● Limpie las tuercas de rueda y las
roscas con un paño limpio antes
de montar la rueda.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Llantas de acero:
Desmonte el tapacubos.
Llantas de aleación con tapones
de los tornillos
Desenclave los tapones de los
tornillos de rueda con un destor‐
nillador y desmóntelos. Para
proteger la llanta, coloque un
paño suave entre el destornillador
y la llanta de aleación.
Llantas de aleación con tapón
central
Inserte el extractor en la ranura
abierta del tapón central y
extraiga el tapón de la rueda.
Herramientas del vehículo 3 154.
2. Inserte completamente la llave
para tornillos de rueda y afloje
cada tornillo media vuelta.
Las ruedas podrían estar protegi‐
das por tornillos de rueda anti‐
rrobo. Para aflojar estos tornillos
específicos, antes de colocar la
llave de rueda debe colocar
primero el adaptador para torni‐
llos de rueda de bloqueo en el
cabezal del tornillo. El adaptador
está guardado en la guantera.
3. Asegúrese de que el gato está bien colocado en el punto de
elevación correspondiente del
vehículo.

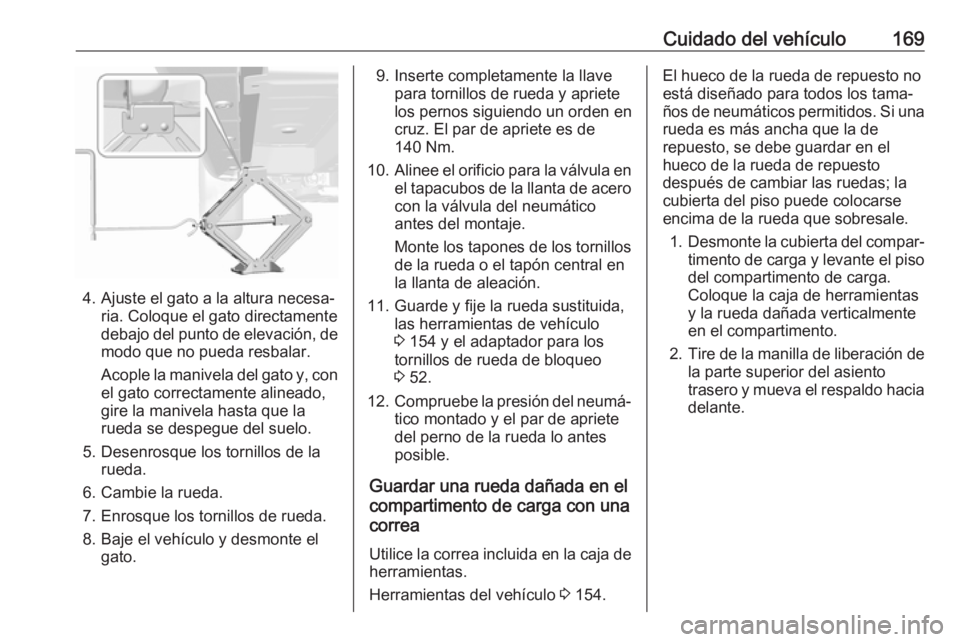

Cuidado del vehículo169
4. Ajuste el gato a la altura necesa‐ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Acople la manivela del gato y, con el gato correctamente alineado,
gire la manivela hasta que la
rueda se despegue del suelo.
5. Desenrosque los tornillos de la rueda.
6. Cambie la rueda.
7. Enrosque los tornillos de rueda.
8. Baje el vehículo y desmonte el gato.
9. Inserte completamente la llavepara tornillos de rueda y apriete
los pernos siguiendo un orden en
cruz. El par de apriete es de
140 Nm.
10. Alinee el orificio para la válvula en
el tapacubos de la llanta de acero con la válvula del neumático
antes del montaje.
Monte los tapones de los tornillos de la rueda o el tapón central en
la llanta de aleación.
11. Guarde y fije la rueda sustituida, las herramientas de vehículo
3 154 y el adaptador para los
tornillos de rueda de bloqueo
3 52.
12. Compruebe la presión del neumá‐
tico montado y el par de aprietedel perno de la rueda lo antes
posible.
Guardar una rueda dañada en el
compartimento de carga con una
correa
Utilice la correa incluida en la caja de herramientas.
Herramientas del vehículo 3 154.El hueco de la rueda de repuesto no
está diseñado para todos los tama‐
ños de neumáticos permitidos. Si una rueda es más ancha que la de
repuesto, se debe guardar en el
hueco de la rueda de repuesto
después de cambiar las ruedas; la cubierta del piso puede colocarse
encima de la rueda que sobresale.
1. Desmonte la cubierta del compar‐
timento de carga y levante el piso del compartimento de carga.
Coloque la caja de herramientas
y la rueda dañada verticalmente
en el compartimento.
2. Tire de la manilla de liberación de
la parte superior del asiento
trasero y mueva el respaldo hacia delante.

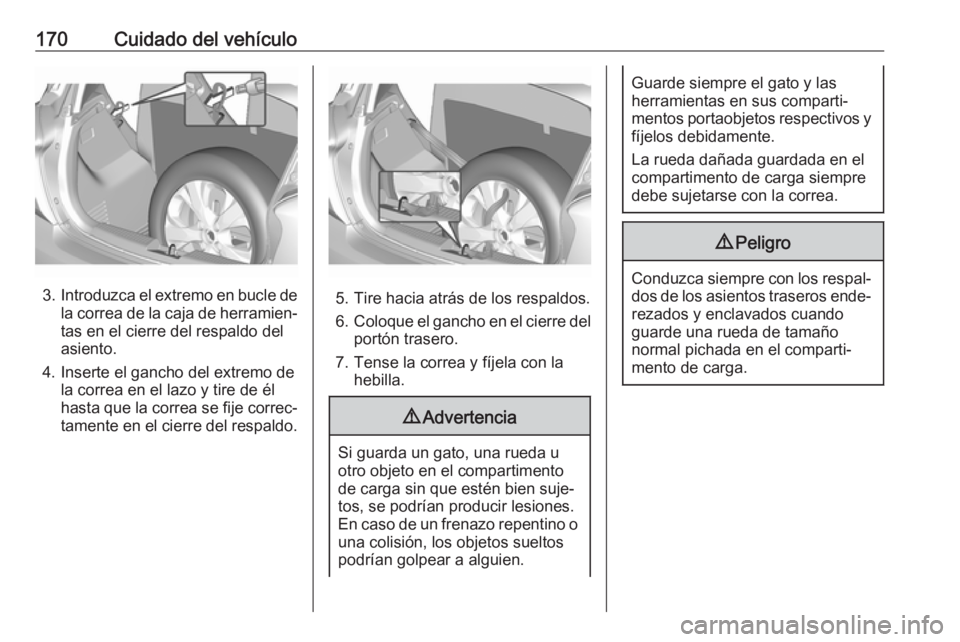

170Cuidado del vehículo
3.Introduzca el extremo en bucle de
la correa de la caja de herramien‐
tas en el cierre del respaldo del
asiento.
4. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐
tamente en el cierre del respaldo.5. Tire hacia atrás de los respaldos.
6. Coloque el gancho en el cierre del
portón trasero.
7. Tense la correa y fíjela con la hebilla.
9 Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
En caso de un frenazo repentino o
una colisión, los objetos sueltos
podrían golpear a alguien.
Guarde siempre el gato y las
herramientas en sus comparti‐
mentos portaobjetos respectivos y
fíjelos debidamente.
La rueda dañada guardada en el
compartimento de carga siempre
debe sujetarse con la correa.9 Peligro
Conduzca siempre con los respal‐
dos de los asientos traseros ende‐ rezados y enclavados cuando
guarde una rueda de tamaño
normal pichada en el comparti‐
mento de carga.

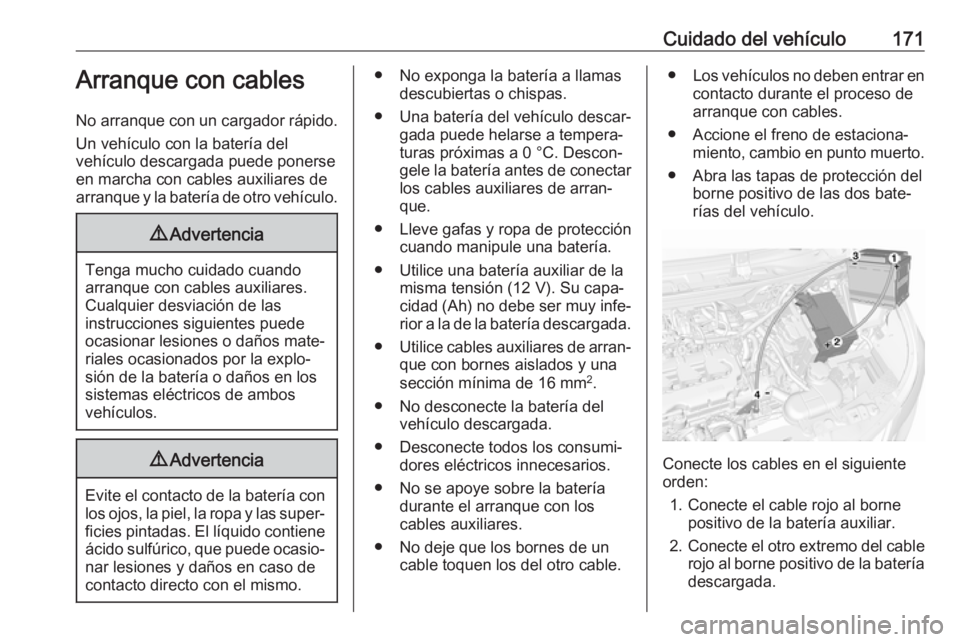

Cuidado del vehículo171Arranque con cables
No arranque con un cargador rápido. Un vehículo con la batería del
vehículo descargada puede ponerse
en marcha con cables auxiliares de
arranque y la batería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las
instrucciones siguientes puede
ocasionar lesiones o daños mate‐ riales ocasionados por la explo‐sión de la batería o daños en los
sistemas eléctricos de ambos
vehículos.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las super‐
ficies pintadas. El líquido contieneácido sulfúrico, que puede ocasio‐
nar lesiones y daños en caso de
contacto directo con el mismo.
● No exponga la batería a llamas descubiertas o chispas.
● Una batería del vehículo descar‐ gada puede helarse a tempera‐
turas próximas a 0 °C. Descon‐ gele la batería antes de conectar los cables auxiliares de arran‐
que.
● Lleve gafas y ropa de protección cuando manipule una batería.
● Utilice una batería auxiliar de la misma tensión (12 V). Su capa‐
cidad (Ah) no debe ser muy infe‐
rior a la de la batería descargada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 16 mm 2
.
● No desconecte la batería del vehículo descargada.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.
● No se apoye sobre la batería durante el arranque con los
cables auxiliares.
● No deje que los bornes de un cable toquen los del otro cable.●Los vehículos no deben entrar en
contacto durante el proceso de
arranque con cables.
● Accione el freno de estaciona‐ miento, cambio en punto muerto.
● Abra las tapas de protección del borne positivo de las dos bate‐
rías del vehículo.
Conecte los cables en el siguiente
orden:
1. Conecte el cable rojo al borne positivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la batería descargada.

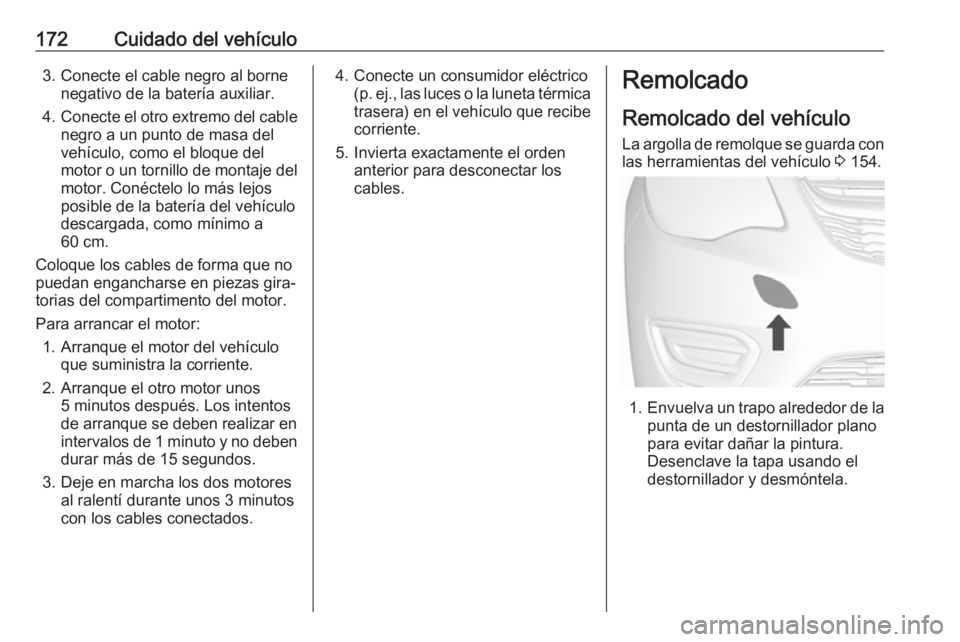

172Cuidado del vehículo3. Conecte el cable negro al bornenegativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del
vehículo, como el bloque del
motor o un tornillo de montaje del motor. Conéctelo lo más lejos
posible de la batería del vehículo
descargada, como mínimo a
60 cm.
Coloque los cables de forma que no
puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos 5 minutos después. Los intentos
de arranque se deben realizar en
intervalos de 1 minuto y no deben durar más de 15 segundos.
3. Deje en marcha los dos motores al ralentí durante unos 3 minutos
con los cables conectados.4. Conecte un consumidor eléctrico (p. ej., las luces o la luneta térmica
trasera) en el vehículo que recibe corriente.
5. Invierta exactamente el orden anterior para desconectar los
cables.Remolcado
Remolcado del vehículo
La argolla de remolque se guarda con las herramientas del vehículo 3 154.
1. Envuelva un trapo alrededor de la
punta de un destornillador plano
para evitar dañar la pintura.
Desenclave la tapa usando el
destornillador y desmóntela.

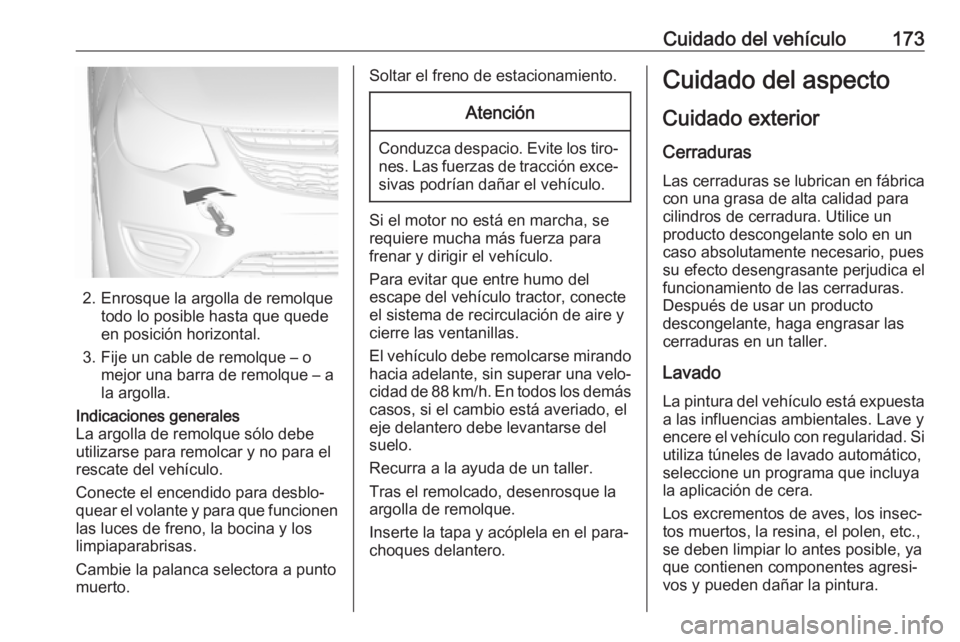

Cuidado del vehículo173
2. Enrosque la argolla de remolquetodo lo posible hasta que quede
en posición horizontal.
3. Fije un cable de remolque – o mejor una barra de remolque – a
la argolla.
Indicaciones generales
La argolla de remolque sólo debe
utilizarse para remolcar y no para el
rescate del vehículo.
Conecte el encendido para desblo‐
quear el volante y para que funcionen
las luces de freno, la bocina y los
limpiaparabrisas.
Cambie la palanca selectora a punto muerto.Soltar el freno de estacionamiento.Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Si el motor no está en marcha, se
requiere mucha más fuerza para
frenar y dirigir el vehículo.
Para evitar que entre humo del
escape del vehículo tractor, conecte
el sistema de recirculación de aire y
cierre las ventanillas.
El vehículo debe remolcarse mirando
hacia adelante, sin superar una velo‐
cidad de 88 km/h. En todos los demás casos, si el cambio está averiado, el
eje delantero debe levantarse del
suelo.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte la tapa y acóplela en el para‐
choques delantero.
Cuidado del aspecto
Cuidado exteriorCerraduras
Las cerraduras se lubrican en fábrica
con una grasa de alta calidad para
cilindros de cerradura. Utilice un
producto descongelante solo en un caso absolutamente necesario, pues
su efecto desengrasante perjudica el
funcionamiento de las cerraduras.
Después de usar un producto
descongelante, haga engrasar las
cerraduras en un taller.
Lavado La pintura del vehículo está expuestaa las influencias ambientales. Lave y
encere el vehículo con regularidad. Si utiliza túneles de lavado automático,
seleccione un programa que incluya
la aplicación de cera.
Los excrementos de aves, los insec‐
tos muertos, la resina, el polen, etc.,
se deben limpiar lo antes posible, ya
que contienen componentes agresi‐
vos y pueden dañar la pintura.

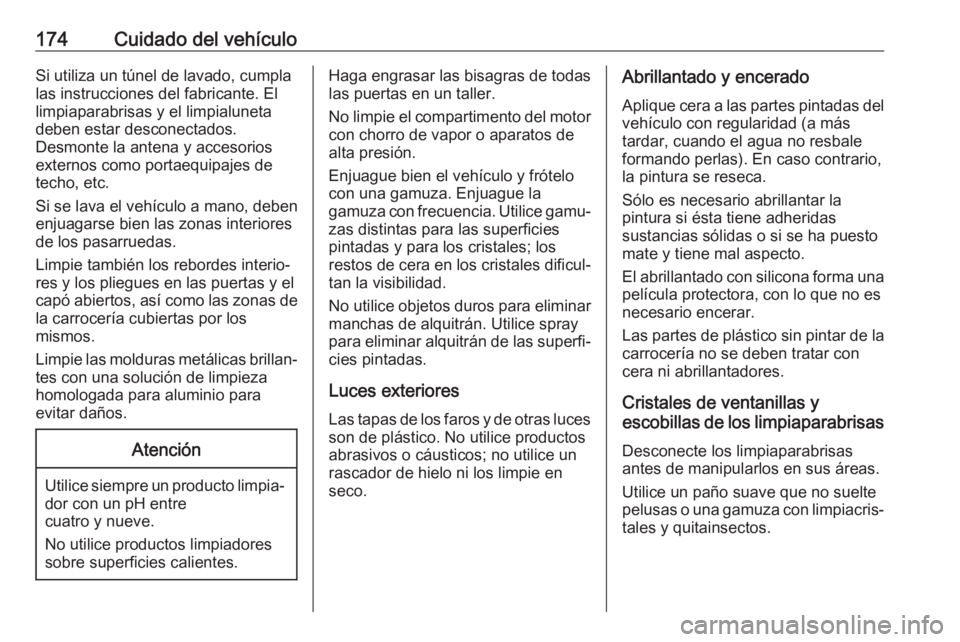

174Cuidado del vehículoSi utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. El
limpiaparabrisas y el limpialuneta
deben estar desconectados.
Desmonte la antena y accesorios
externos como portaequipajes de
techo, etc.
Si se lava el vehículo a mano, deben enjuagarse bien las zonas interiores
de los pasarruedas.
Limpie también los rebordes interio‐
res y los pliegues en las puertas y el
capó abiertos, así como las zonas de
la carrocería cubiertas por los
mismos.
Limpie las molduras metálicas brillan‐ tes con una solución de limpiezahomologada para aluminio para
evitar daños.Atención
Utilice siempre un producto limpia‐ dor con un pH entre
cuatro y nueve.
No utilice productos limpiadores
sobre superficies calientes.
Haga engrasar las bisagras de todas
las puertas en un taller.
No limpie el compartimento del motor
con chorro de vapor o aparatos de alta presión.
Enjuague bien el vehículo y frótelo
con una gamuza. Enjuague la
gamuza con frecuencia. Utilice gamu‐
zas distintas para las superficies
pintadas y para los cristales; los
restos de cera en los cristales dificul‐ tan la visibilidad.
No utilice objetos duros para eliminar manchas de alquitrán. Utilice spray
para eliminar alquitrán de las superfi‐ cies pintadas.
Luces exteriores Las tapas de los faros y de otras luces
son de plástico. No utilice productos
abrasivos o cáusticos; no utilice un
rascador de hielo ni los limpie en
seco.Abrillantado y encerado
Aplique cera a las partes pintadas del
vehículo con regularidad (a más
tardar, cuando el agua no resbale
formando perlas). En caso contrario,
la pintura se reseca.
Sólo es necesario abrillantar la
pintura si ésta tiene adheridas
sustancias sólidas o si se ha puesto
mate y tiene mal aspecto.
El abrillantado con silicona forma una película protectora, con lo que no es
necesario encerar.
Las partes de plástico sin pintar de la
carrocería no se deben tratar con
cera ni abrillantadores.
Cristales de ventanillas y
escobillas de los limpiaparabrisas
Desconecte los limpiaparabrisas
antes de manipularlos en sus áreas.
Utilice un paño suave que no suelte
pelusas o una gamuza con limpiacris‐ tales y quitainsectos.
