2019 OPEL KARL Instrukcja obsługi (in Polish)

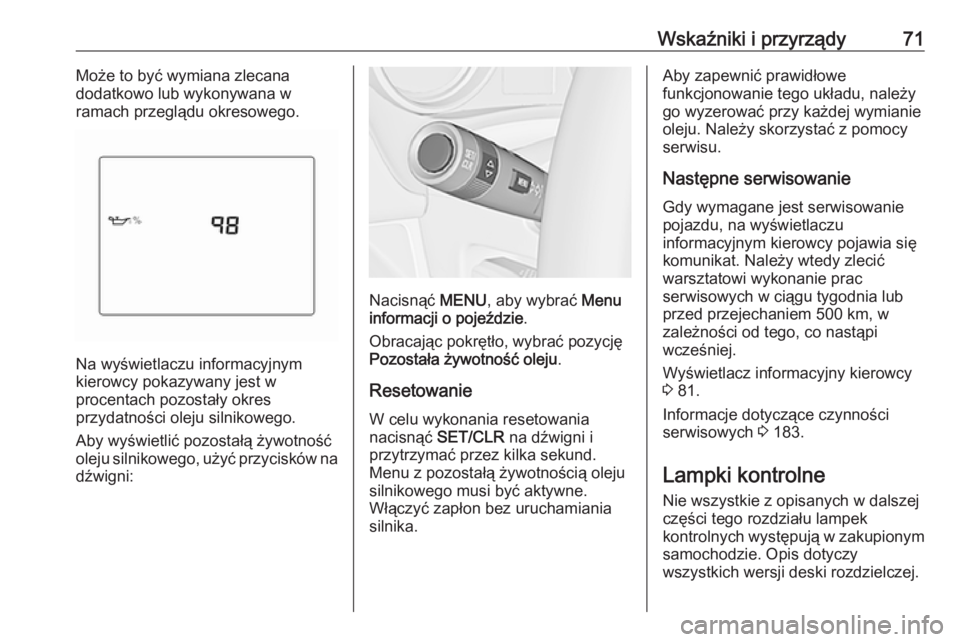

Wskaźniki i przyrządy71Może to być wymiana zlecana
dodatkowo lub wykonywana w
ramach przeglądu okresowego.
Na wyświetlaczu informacyjnym
kierowcy pokazywany jest w
procentach pozostały okres
przydatności oleju silnikowego.
Aby wyświetlić pozostałą żywotność
oleju silnikowego, użyć przycisków na dźwigni:
Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe .
Obracając pokrętło, wybrać pozycję
Pozostała żywotność oleju .
Resetowanie W celu wykonania resetowania
nacisnąć SET/CLR na dźwigni i
przytrzymać przez kilka sekund.
Menu z pozostałą żywotnością oleju
silnikowego musi być aktywne.
Włączyć zapłon bez uruchamiania
silnika.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
serwisu.
Następne serwisowanie
Gdy wymagane jest serwisowanie
pojazdu, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat. Należy wtedy zlecić
warsztatowi wykonanie prac
serwisowych w ciągu tygodnia lub
przed przejechaniem 500 km, w
zależności od tego, co nastąpi
wcześniej.
Wyświetlacz informacyjny kierowcy
3 81.
Informacje dotyczące czynności
serwisowych 3 183.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.

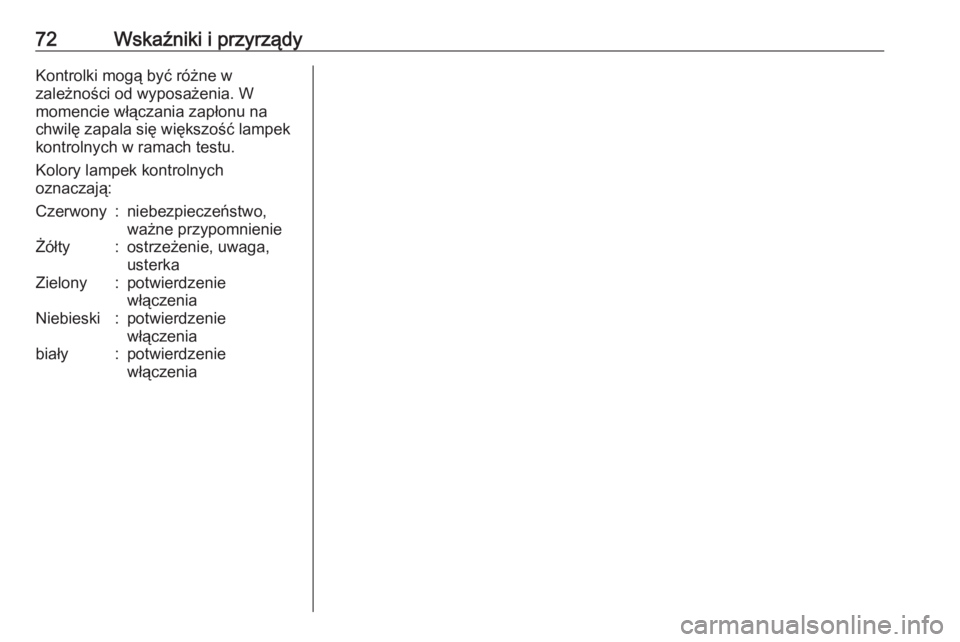

72Wskaźniki i przyrządyKontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:Czerwony:niebezpieczeństwo,
ważne przypomnienieŻółty:ostrzeżenie, uwaga,
usterkaZielony:potwierdzenie
włączeniaNiebieski:potwierdzenie
włączeniabiały:potwierdzenie
włączenia

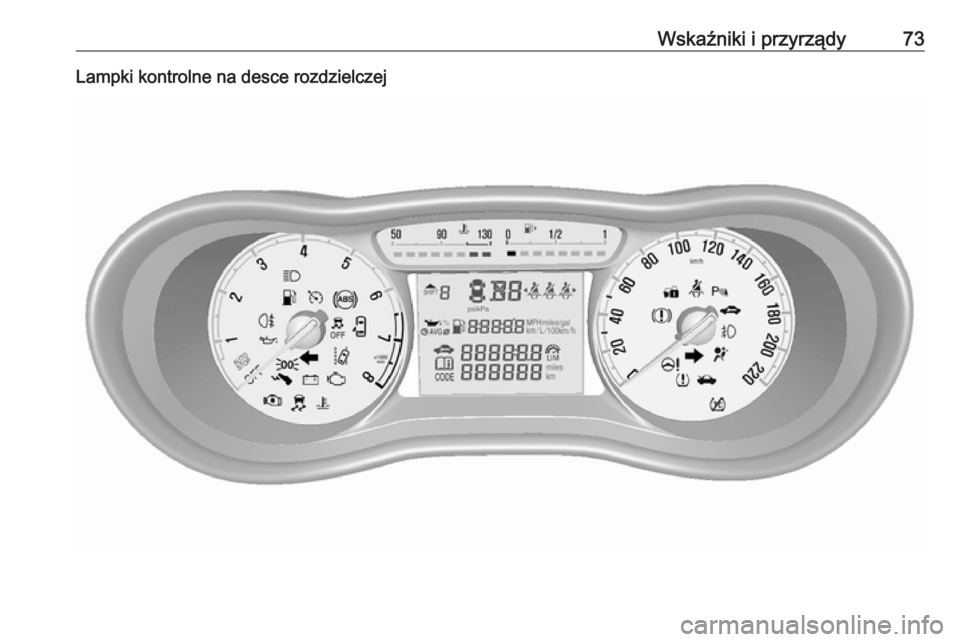

Wskaźniki i przyrządy73Lampki kontrolne na desce rozdzielczej

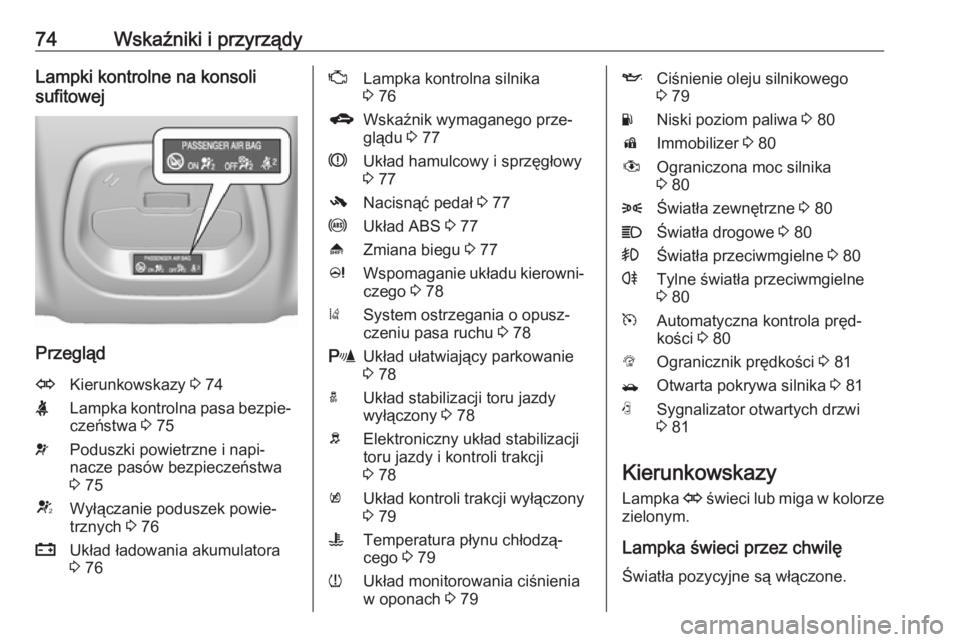

74Wskaźniki i przyrządyLampki kontrolne na konsoli
sufitowej
Przegląd
OKierunkowskazy 3 74XLampka kontrolna pasa bezpie‐
czeństwa 3 75vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 75VWyłączanie poduszek powie‐
trznych 3 76pUkład ładowania akumulatora
3 76ZLampka kontrolna silnika
3 76gWskaźnik wymaganego prze‐
glądu 3 77RUkład hamulcowy i sprzęgłowy
3 77-Nacisnąć pedał 3 77uUkład ABS 3 77[Zmiana biegu 3 77cWspomaganie układu kierowni‐
czego 3 78)System ostrzegania o opusz‐
czeniu pasa ruchu 3 78rUkład ułatwiający parkowanie
3 78aUkład stabilizacji toru jazdy
wyłączony 3 78bElektroniczny układ stabilizacji
toru jazdy i kontroli trakcji
3 78kUkład kontroli trakcji wyłączony
3 79WTemperatura płynu chłodzą‐
cego 3 79wUkład monitorowania ciśnienia
w oponach 3 79ICiśnienie oleju silnikowego
3 79YNiski poziom paliwa 3 80dImmobilizer 3 80#Ograniczona moc silnika
3 808Światła zewnętrzne 3 80CŚwiatła drogowe 3 80>Światła przeciwmgielne 3 80rTylne światła przeciwmgielne
3 80mAutomatyczna kontrola pręd‐
kości 3 80LOgranicznik prędkości 3 81/Otwarta pokrywa silnika 3 81NSygnalizator otwartych drzwi
3 81
Kierunkowskazy
Lampka O świeci lub miga w kolorze
zielonym.
Lampka świeci przez chwilę
Światła pozycyjne są włączone.

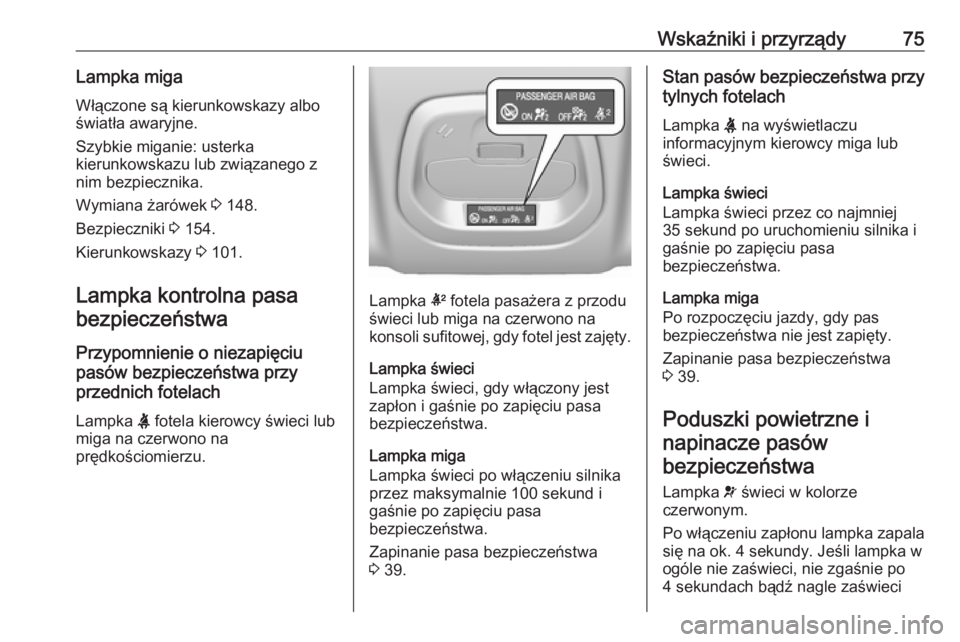

Wskaźniki i przyrządy75Lampka miga
Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika.
Wymiana żarówek 3 148.
Bezpieczniki 3 154.
Kierunkowskazy 3 101.
Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
Lampka X fotela kierowcy świeci lub
miga na czerwono na
prędkościomierzu.
Lampka k fotela pasażera z przodu
świeci lub miga na czerwono na
konsoli sufitowej, gdy fotel jest zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Lampka świeci po włączeniu silnika
przez maksymalnie 100 sekund i
gaśnie po zapięciu pasa
bezpieczeństwa.
Zapinanie pasa bezpieczeństwa
3 39.
Stan pasów bezpieczeństwa przy
tylnych fotelach
Lampka X na wyświetlaczu
informacyjnym kierowcy miga lub
świeci.
Lampka świeci
Lampka świeci przez co najmniej
35 sekund po uruchomieniu silnika i
gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Po rozpoczęciu jazdy, gdy pas
bezpieczeństwa nie jest zapięty.
Zapinanie pasa bezpieczeństwa
3 39.
Poduszki powietrzne i napinacze pasówbezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. 4 sekundy. Jeśli lampka w
ogóle nie zaświeci, nie zgaśnie po
4 sekundach bądź nagle zaświeci

76Wskaźniki i przyrządypodczas jazdy, doszło do usterki w
układzie poduszek powietrznych.
Należy skorzystać z pomocy serwisu.
W razie wypadku układy te mogą nie
zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów 3 38.
Poduszki powietrzne 3 40.
Wyłączanie poduszek powietrznych
Lampka d świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka c świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 46.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy serwisu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroliemisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.

Wskaźniki i przyrządy77Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganego przeglądu
Lampka g świeci w kolorze żółtym.
Dodatkowo pojawia się kod
ostrzegawczy na wyświetlaczu
informacyjnym kierowcy.
Samochód wymaga serwisowania.
Należy skorzystać z pomocy serwisu. Komunikaty pokazywane na
wyświetlaczu 3 87.
Układ hamulcowy i sprzęgłowy
Lampka R świeci w kolorze
czerwonym.Poziom płynu hamulcowego i
sprzęgłowego jest zbyt niski, gdy nie jest zaciągnięty hamulec postojowy
sterowany ręcznie 3 145.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka zapala się, gdy hamulec
postojowy sterowany ręcznie jest
zaciągnięty i zostaje włączony zapłon 3 125.
Nacisnąć pedał
Lampka - świeci lub miga w kolorze
żółtym.
Lampka świeci Aby uruchomić silnik w trybie
Autostop, należy wcisnąć pedał
sprzęgła. System stop-start 3 119.
Lampka miga
Aby uruchomić silnik za pomocą
kluczyka, należy wcisnąć pedał
3 118.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 124.
Zmiana biegu Gdy ze względu na oszczędność
paliwa zalecane jest włączenie
wyższego biegu, wyświetlany jest symbol [ wraz z numerem wyższego
biegu.

78Wskaźniki i przyrządyWspomaganie układukierowniczego
Lampka c świeci w kolorze żółtym.
Zapala się w przypadku
wyłączenia wspomagania układu
kierowniczego
Awaria wspomagania układu
kierowniczego. Należy zwrócić się do warsztatu.
Jednoczesne zapalenie się c i b
Należy skorzystać z pomocy serwisu.
System ostrzegania o opuszczeniu pasa ruchu
Lampka ) świeci w kolorze zielonym
lub miga w kolorze żółtym.
Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.Lampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.
System ostrzegania o opuszczeniu
pasa ruchu 3 134.
Układ ułatwiający parkowanie
Lampka r świeci w kolorze żółtym.
Wystąpiła usterka w układzie
LUB
Czujniki są zabrudzone, oblodzone
lub pokryte śniegiem
LUB
Zewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu źródła zakłóceń układ będzie działałw normalny sposób.
Przyczynę usterki układu należy
usunąć w warsztacie.
Układ ułatwiający parkowanie 3 132.
Układ stabilizacji toru jazdy wyłączony
Lampka t świeci w kolorze żółtym.System jest wyłączony.
Układ stabilizacji toru jazdy 3 127.
Elektroniczny układ stabilizacji toru jazdy ikontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Lampka świeci W układzie występuje usterka. Na
wyświetlaczu informacyjnym
kierowcy pojawia się kod
ostrzegawczy. Możliwe jest
kontynuowanie jazdy. Układ nie
działa prawidłowo. Jednak w
zależności od stanu nawierzchni
drogi stabilność samochodu może
ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Układ stabilizacji toru jazdy 3 127.
