2019 OPEL GRANDLAND X Посібник з експлуатації (in Ukrainian)

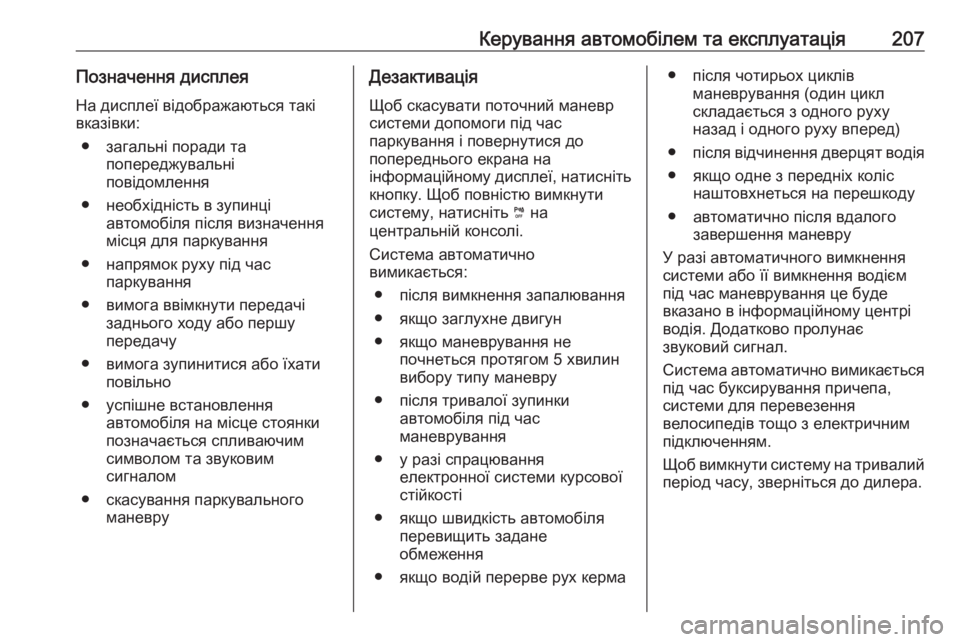

Керування автомобілем та експлуатація207Позначення дисплея
На дисплеї відображаються такі
вказівки:
● загальні поради та попереджувальні
повідомлення
● необхідність в зупинці автомобіля після визначення
місця для паркування
● напрямок руху під час паркування
● вимога ввімкнути передачі заднього ходу або першу
передачу
● вимога зупинитися або їхати повільно
● успішне встановлення автомобіля на місце стоянки
позначається спливаючим
символом та звуковим
сигналом
● скасування паркувального маневруДезактивація
Щоб скасувати поточний маневр
системи допомоги під час
паркування і повернутися до
попереднього екрана на
інформаційному дисплеї, натисніть кнопку. Щоб повністю вимкнути
систему, натисніть ¼ на
центральній консолі.
Система автоматично
вимикається:
● після вимкнення запалювання
● якщо заглухне двигун
● якщо маневрування не почнеться протягом 5 хвилин
вибору типу маневру
● після тривалої зупинки автомобіля під час
маневрування
● у разі спрацювання електронної системи курсовоїстійкості
● якщо швидкість автомобіля перевищить задане
обмеження
● якщо водій перерве рух керма● після чотирьох циклів маневрування (один цикл
складається з одного руху
назад і одного руху вперед)
● після відчинення дверцят водія
● якщо одне з передніх коліс наштовхнеться на перешкоду
● автоматично після вдалого завершення маневру
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування це буде
вказано в інформаційному центрі
водія. Додатково пролунає
звуковий сигнал.
Система автоматично вимикається під час буксирування причепа,
системи для перевезення
велосипедів тощо з електричним
підключенням.
Щоб вимкнути систему на тривалий період часу, зверніться до дилера.

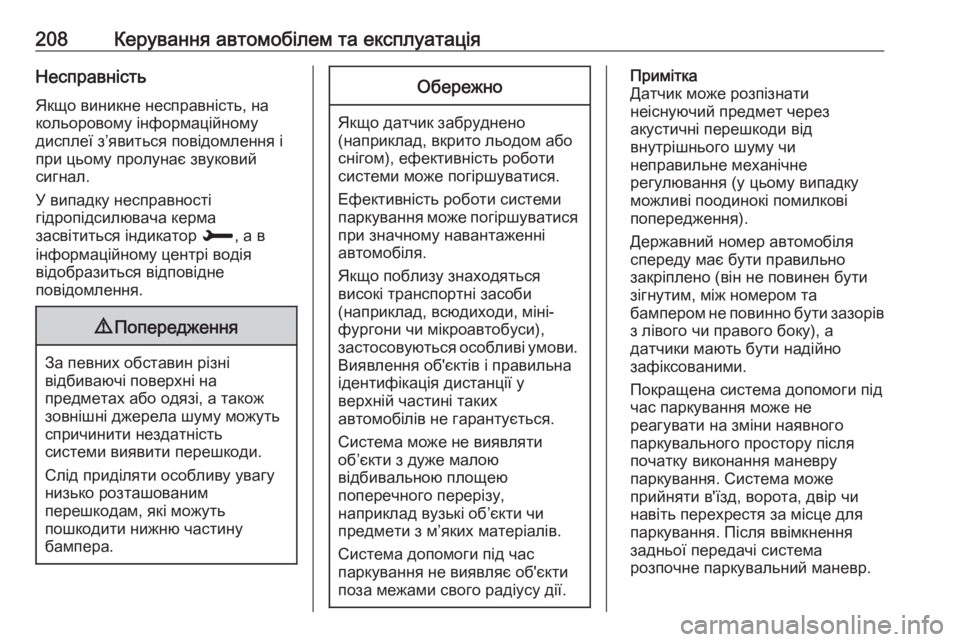

208Керування автомобілем та експлуатаціяНесправність
Якщо виникне несправність, на
кольоровому інформаційному
дисплеї з’явиться повідомлення і
при цьому пролунає звуковий
сигнал.
У випадку несправності
гідропідсилювача керма
засвітиться індикатор H, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення.9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчик забруднено
(наприклад, вкрито льодом або
снігом), ефективність роботи
системи може погіршуватися.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Якщо поблизу знаходяться
високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Система може не виявляти
об’єкти з дуже малою
відбивальною площею
поперечного перерізу,
наприклад вузькі об’єкти чи
предмети з м’яких матеріалів.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.
Примітка
Датчик може розпізнати
неіснуючий предмет через
акустичні перешкоди від
внутрішнього шуму чи
неправильне механічне
регулювання (у цьому випадку
можливі поодинокі помилкові
попередження).
Державний номер автомобіля спереду має бути правильно
закріплено (він не повинен бути
зігнутим, між номером та
бампером не повинно бути зазорів з лівого чи правого боку), а
датчики мають бути надійно
зафіксованими.
Покращена система допомоги під
час паркування може не
реагувати на зміни наявного
паркувального простору після
початку виконання маневру
паркування. Система може
прийняти в'їзд, ворота, двір чи
навіть перехрестя за місце для
паркування. Після ввімкнення
задньої передачі система
розпочне паркувальний маневр.

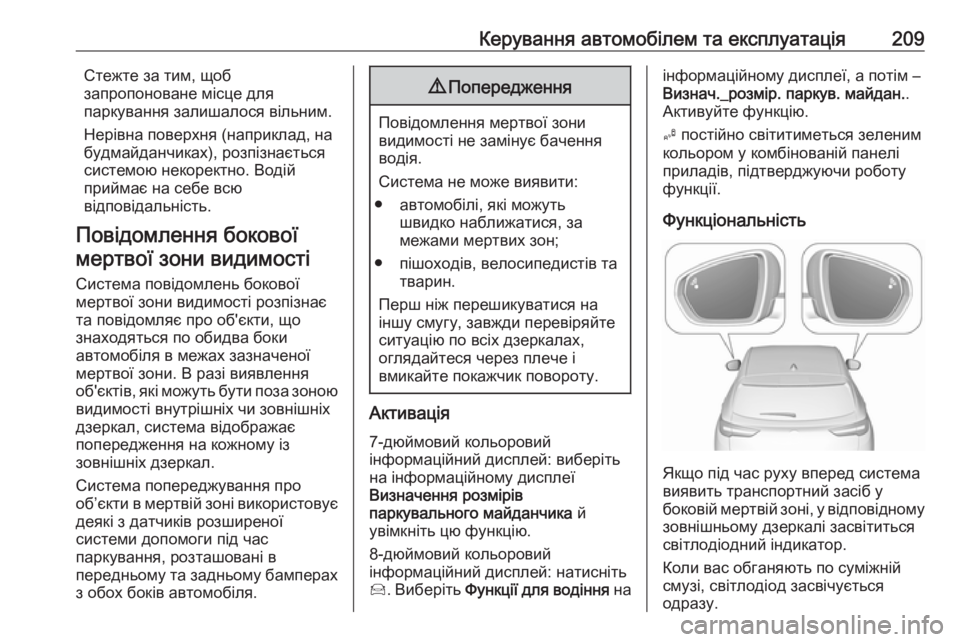

Керування автомобілем та експлуатація209Стежте за тим, щоб
запропоноване місце для
паркування залишалося вільним.
Нерівна поверхня (наприклад, на будмайданчиках), розпізнається
системою некоректно. Водій
приймає на себе всю
відповідальність.
Повідомлення бокової мертвої зони видимості
Система повідомлень бокової
мертвої зони видимості розпізнає
та повідомляє про об'єкти, що
знаходяться по обидва боки
автомобіля в межах зазначеної мертвої зони. В разі виявлення
об'єктів, які можуть бути поза зоною
видимості внутрішніх чи зовнішніх
дзеркал, система відображає
попередження на кожному із
зовнішніх дзеркал.
Система попереджування про
об’єкти в мертвій зоні використовує
деякі з датчиків розширеної
системи допомоги під час
паркування, розташовані в
передньому та задньому бамперах
з обох боків автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:
● автомобілі, які можуть швидко наближатися, за
межами мертвих зон;
● пішоходів, велосипедистів та тварин.
Перш ніж перешикуватися на
іншу смугу, завжди перевіряйте
ситуацію по всіх дзеркалах,
оглядайтеся через плече і
вмикайте покажчик повороту.
Активація
7-дюймовий кольоровий
інформаційний дисплей: виберіть
на інформаційному дисплеї
Визначення розмірів
паркувального майданчика й
увімкніть цю функцію.
8-дюймовий кольоровий
інформаційний дисплей: натисніть
Í . Виберіть Функції для водіння на
інформаційному дисплеї, а потім –
Визнач._розмір. паркув. майдан. .
Активуйте функцію.
B постійно світитиметься зеленим
кольором у комбінованій панелі
приладів, підтверджуючи роботу
функції.
Функціональність
Якщо під час руху вперед система
виявить транспортний засіб у
боковій мертвій зоні, у відповідному
зовнішньому дзеркалі засвітиться
світлодіодний індикатор.
Коли вас обганяють по суміжній
смузі, світлодіод засвічується
одразу.

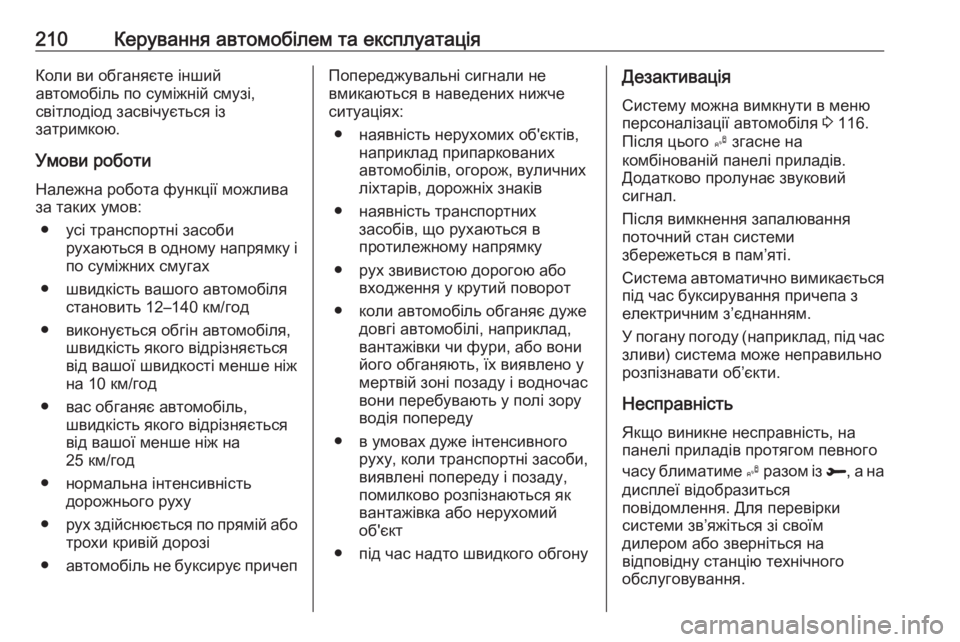

210Керування автомобілем та експлуатаціяКоли ви обганяєте інший
автомобіль по суміжній смузі,
світлодіод засвічується із
затримкою.
Умови роботи
Належна робота функції можлива
за таких умов:
● усі транспортні засоби рухаються в одному напрямку іпо суміжних смугах
● швидкість вашого автомобіля становить 12–140 км/год
● виконується обгін автомобіля, швидкість якого відрізняєтьсявід вашої швидкості менше ніж
на 10 км/год
● вас обганяє автомобіль, швидкість якого відрізняєтьсявід вашої менше ніж на
25 км/год
● нормальна інтенсивність дорожнього руху
● рух здійснюється по прямій або
трохи кривій дорозі
● автомобіль не буксирує причепПопереджувальні сигнали не
вмикаються в наведених нижче
ситуаціях:
● наявність нерухомих об'єктів, наприклад припаркованих
автомобілів, огорож, вуличних
ліхтарів, дорожніх знаків
● наявність транспортних засобів, що рухаються в
протилежному напрямку
● рух звивистою дорогою або входження у крутий поворот
● коли автомобіль обганяє дуже довгі автомобілі, наприклад,
вантажівки чи фури, або вони
його обганяють, їх виявлено у
мертвій зоні позаду і водночас
вони перебувають у полі зору
водія попереду
● в умовах дуже інтенсивного руху, коли транспортні засоби,
виявлені попереду і позаду, помилково розпізнаються як
вантажівка або нерухомий
об'єкт
● під час надто швидкого обгонуДезактивація
Систему можна вимкнути в меню
персоналізації автомобіля 3 116.
Після цього B згасне на
комбінованій панелі приладів.
Додатково пролунає звуковий
сигнал.
Після вимкнення запалювання
поточний стан системи
збережеться в пам’яті.
Система автоматично вимикається під час буксирування причепа з
електричним з’єднанням.
У погану погоду (наприклад, під час
зливи) система може неправильно
розпізнавати об’єкти.
Несправність
Якщо виникне несправність, на панелі приладів протягом певного
часу блиматиме B разом із R, а на
дисплеї відобразиться
повідомлення. Для перевірки
системи зв’яжіться зі своїм
дилером або зверніться на
відповідну станцію технічного
обслуговування.

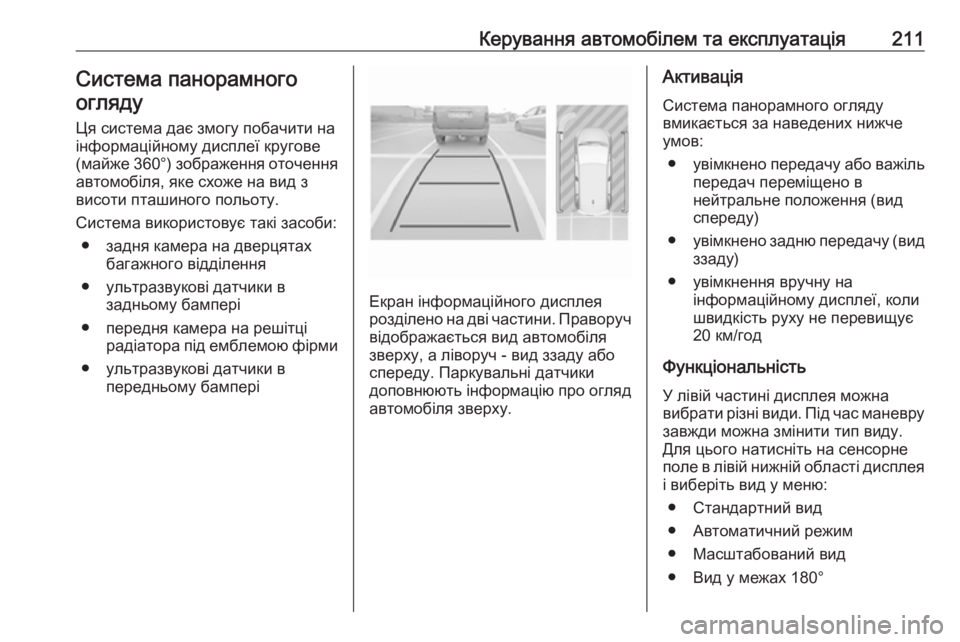

Керування автомобілем та експлуатація211Система панорамногоогляду
Ця система дає змогу побачити на
інформаційному дисплеї кругове
(майже 360°) зображення оточення автомобіля, яке схоже на вид з
висоти пташиного польоту.
Система використовує такі засоби: ● задня камера на дверцятах багажного відділення
● ультразвукові датчики в задньому бампері
● передня камера на решітці радіатора під емблемою фірми
● ультразвукові датчики в передньому бампері
Екран інформаційного дисплея
розділено на дві частини. Праворуч
відображається вид автомобіля
зверху, а ліворуч - вид ззаду або
спереду. Паркувальні датчики
доповнюють інформацію про огляд автомобіля зверху.
Активація
Система панорамного огляду
вмикається за наведених нижче
умов:
● увімкнено передачу або важіль
передач переміщено в
нейтральне положення (вид
спереду)
● увімкнено задню передачу (вид
ззаду)
● увімкнення вручну на інформаційному дисплеї, коли
швидкість руху не перевищує
20 км/год
Функціональність
У лівій частині дисплея можна
вибрати різні види. Під час маневру завжди можна змінити тип виду.
Для цього натисніть на сенсорне
поле в лівій нижній області дисплея
і виберіть вид у меню:
● Стандартний вид
● Автоматичний режим
● Масштабований вид
● Вид у межах 180°

212Керування автомобілем та експлуатаціяВибраний тип виду одразу
відобразиться на дисплеї.
За замовчуванням вмикається
автоматичний режим. У цьому
режимі система вибирає
найкращий вид (стандартний або масштабований) для відображення
згідно з інформацією, одержаною від паркувальних датчиків.
Після вимкнення запалювання стан системи не зберігається в пам’яті.
Стандартний вид
Стандартний вид поєднує вид
позаду та вид попереду.Вид позадуНа екрані відображається область
позаду автомобіля. Вертикальні лінії окреслюють ширину
автомобіля з розкладеними
дзеркалами. Напрямок ліній
змінюється залежно від положення
керма.
Першою горизонтальною лінією
позначається відстань близько
30 см від краю заднього бампера
автомобіля. Верхніми
горизонтальними лініями
позначаються відстані приблизно
1 м і 2 м.
Цей вид доступний в
автоматичному режимі або в меню
вибору видів.Вид попереду
На екрані відображається область
попереду автомобіля. Вертикальні
лінії окреслюють ширину
автомобіля з розкладеними
дзеркалами. Напрямок ліній
змінюється залежно від положення
керма.
Першою горизонтальною лінією позначається відстань близько
30 см від краю переднього бампера
автомобіля. Верхнімигоризонтальними лініями
позначаються відстані приблизно
1 м і 2 м.
Цей вид доступний в
автоматичному режимі або в меню
вибору видів.
Автоматичний режим
Цей режим активується за
замовчуванням. За допомогою
датчиків у задньому або
передньому бамперах
автоматичний вид змінюється на
задній або передній, а потім – на
вид зверху, коли під час маневру
автомобіль наближається до
перешкоди.

Керування автомобілем та експлуатація213Масштабований вид
Камера записує оточення
автомобіля під час маневру, щоб
створити вид позаду або попереду
автомобіля згори в його
найближчому оточенні.Це дає
змогу автомобілю легше оминати
перешкоди навколо нього. Цей вид доступний в автоматичному режимі
або у меню вибору видів.
Вид у межах 180°
Вид на 180° допомагає здавати
назад із місця для паркування,
даючи змогу бачити наближення транспортних засобів, пішоходів і
велосипедистів. Цей вид не
рекомендується для проведення
повного маневру. Він складається з трьох секторів: лівий (1),
центральний (2) та правий (3). Цей
вид доступний лише в меню вибору
видів.
Дезактивація
Система панорамного огляду
вимикається, якщо:
● перевищити швидкість 20 км/год
● минуло 7 секунд після вимкнення задньої передачі
● натиснуто значок q у
верхньому лівому куті
сенсорного екрана
● відчинено двері багажного відділення
Загальна інформація9 Попередження
Система панорамного огляду не
замінює очі водія. Ця система не показує дітей, пішоходів,
велосипедистів, перетинаючи
руху, тварини, автомобілі, що
рухаються у перехресному
напрямку та інші об'єкти, які
знаходяться поза зоною

214Керування автомобілем та експлуатаціявидимості камери, наприклад,
об'єкти під бампером або під
автомобілем.
Забороняється їздити заднім
ходом або паркувати
автомобіль, використовуючи
тільки систему панорамного
огляду.
Перед початком руху
обов'язково перевіряйте зону
довкола автомобіля.
Об'єкти, зображені на дисплеї,
можуть знаходитися далі чи
ближче, ніж видається. Зона
відображення є обмеженою, і
об'єкти, які знаходяться близько до будь-якого краю бампера або під бампером, не
відображаються на екрані.
Обмеження системи
Обережно
Для ефективної роботи системи слід стежити за чистотою
об'єктива камери у дверях
багажного відділення між
ліхтарями освітлення
номерного знака та об'єктива
передньої камери у решітці
радіатора під емблемою.
Промийте об'єктив водою і
протріть м'якою тканиною.
Забороняється мити об'єктив
водою або паром під високим
тиском.
Система панорамного огляду може не діяти належним чином у
наведених нижче випадках:
● У темряві.
● Сонце або фари автомобіля світять прямо в об'єктив
камери.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Об'єктив камери вкритий снігом, льодом, брудом,
багном або іншими
нашаруваннями.
● Автомобіль буксирує причеп.
● Автомобіль потрапив в аварію.
● У разі раптової зміни температури.
Камера заднього виду
Камера заднього огляду допомагає
водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Зображення з камери
відображається на
інформаційному дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
об'єкти, які знаходяться поза
радіусом огляду камери та
датчиків системи допомоги під
час паркування, наприклад, під
бампером або під автомобілем,
не відображаються.
Забороняється їздити заднім
ходом або паркувати
автомобіль, використовуючи
тільки камеру заднього виду.
Перед початком руху
обов'язково перевіряйте зону
довкола автомобіля.
