2019 OPEL GRANDLAND X Посібник з експлуатації (in Ukrainian)

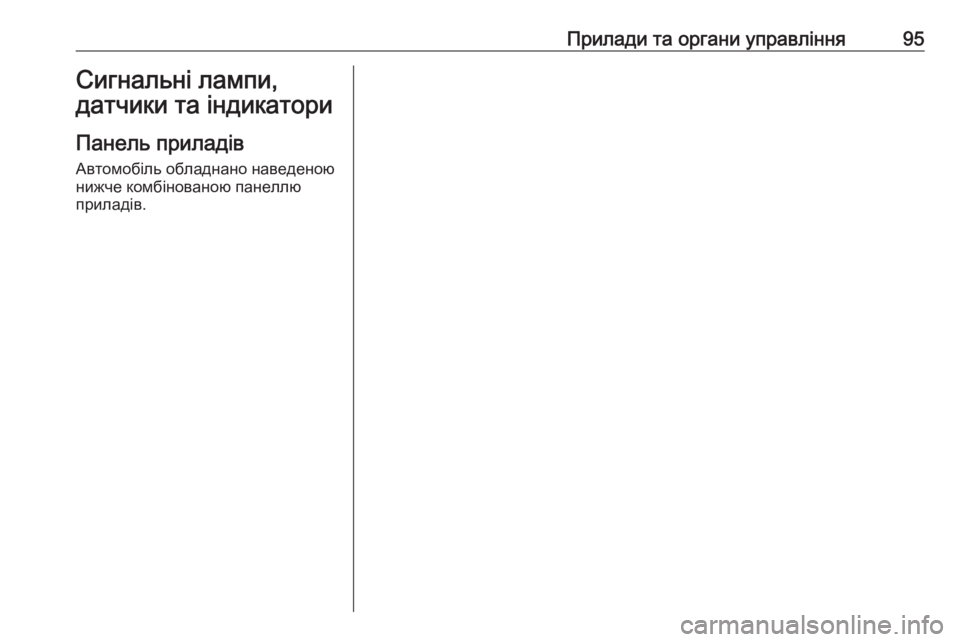

Прилади та органи управління95Сигнальні лампи,
датчики та індикатори

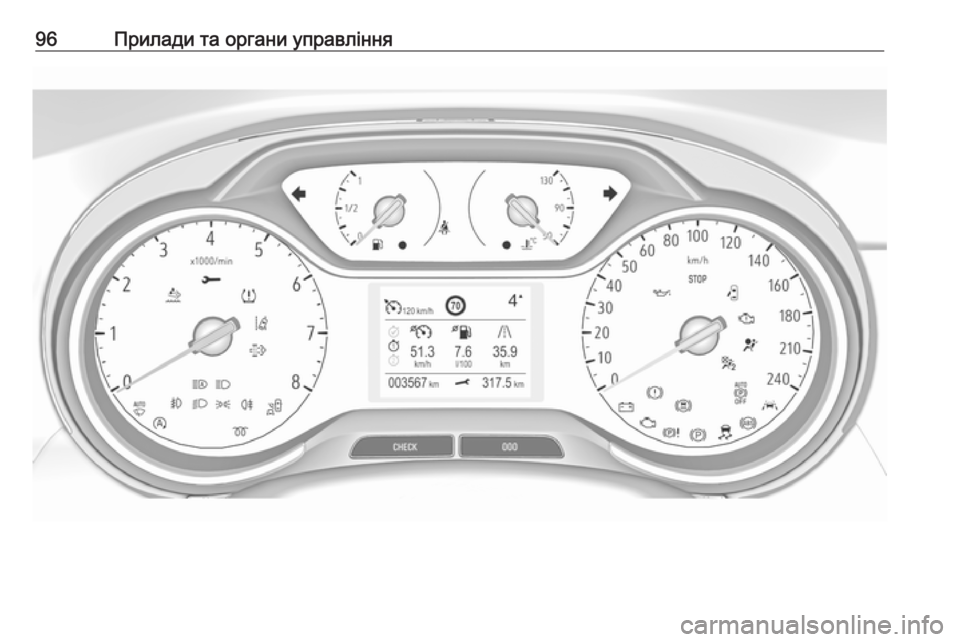

Панель приладів Автомобіль обладнано наведеною
нижче комбінованою панеллю
приладів.

96Прилади та органи управління

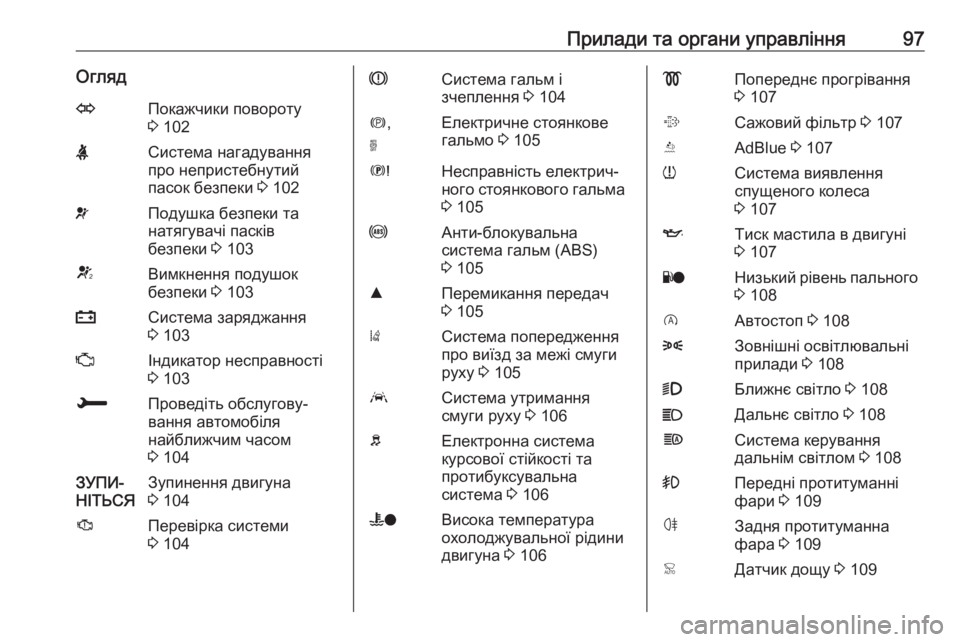

Прилади та органи управління97ОглядOПокажчики повороту
3 102XСистема нагадування
про непристебнутий
пасок безпеки 3 102vПодушка безпеки та
натягувачі пасків
безпеки 3 103VВимкнення подушок
безпеки 3 103pСистема заряджання
3 103ZІндикатор несправності
3 103HПроведіть обслугову‐
вання автомобіля
найближчим часом
3 104ЗУПИ‐
НІТЬСЯЗупинення двигуна
3 104JПеревірка системи
3 104RСистема гальм і
зчеплення 3 104m ,
oЕлектричне стоянкове
гальмо 3 105EНесправність електрич‐
ного стоянкового гальма 3 105uАнти-блокувальна
система гальм (ABS)
3 105RПеремикання передач
3 105)Система попередження
про виїзд за межі смуги
руху 3 105LСистема утримання
смуги руху 3 106bЕлектронна система
курсової стійкості та
протибуксувальна
система 3 106WoВисока температура
охолоджувальної рідини
двигуна 3 106!Попереднє прогрівання
3 107%Сажовий фільтр 3 107YAdBlue 3 107wСистема виявлення
спущеного колеса
3 107IТиск мастила в двигуні
3 107YoНизький рівень пального
3 108DАвтостоп 3 1088Зовнішні освітлювальні
прилади 3 1089Ближнє світло 3 108CДальнє світло 3 108fСистема керування
дальнім світлом 3 108>Передні протитуманні
фари 3 109øЗадня протитуманна
фара 3 109<Датчик дощу 3 109

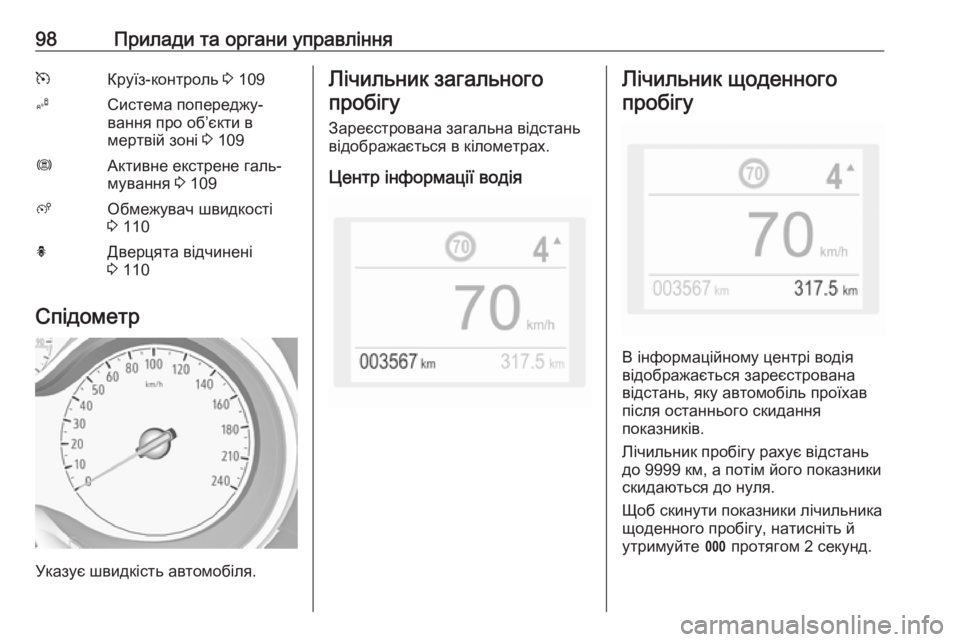

98Прилади та органи управлінняmКруїз-контроль 3 109BСистема попереджу‐
вання про об’єкти в
мертвій зоні 3 109ØАктивне екстрене галь‐
мування 3 109ßОбмежувач швидкості
3 110hДверцята відчинені
3 110
Спідометр
Указує швидкість автомобіля.
Лічильник загального
пробігу
Зареєстрована загальна відстань
відображається в кілометрах.
Центр інформації водіяЛічильник щоденногопробігу
В інформаційному центрі водія
відображається зареєстрована відстань, яку автомобіль проїхавпісля останнього скидання
показників.
Лічильник пробігу рахує відстань
до 9999 км, а потім його показники скидаються до нуля.
Щоб скинути показники лічильника
щоденного пробігу, натисніть й
утримуйте L протягом 2 секунд.

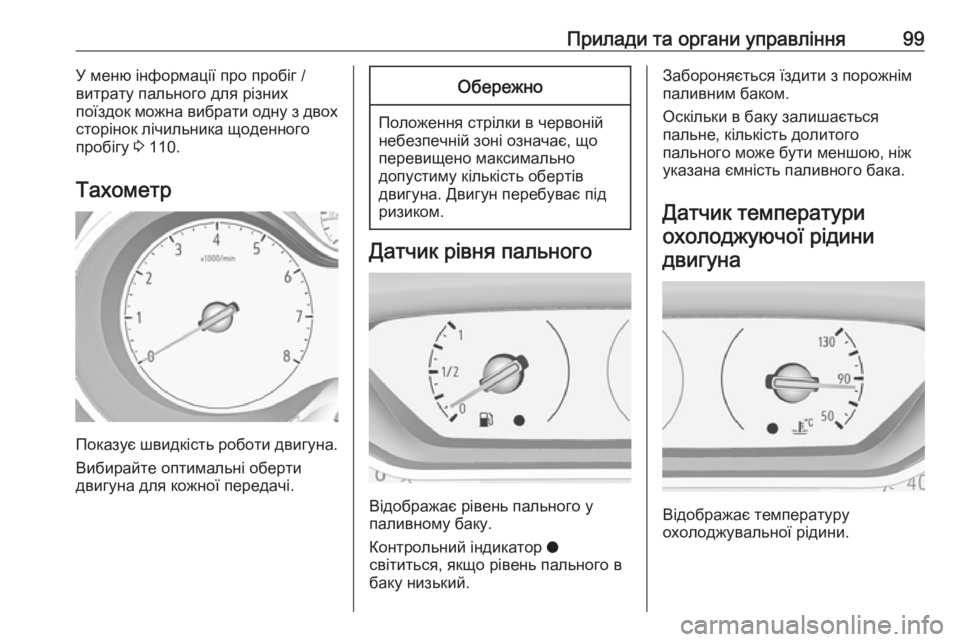

Прилади та органи управління99У меню інформації про пробіг /
витрату пального для різних
поїздок можна вибрати одну з двох
сторінок лічильника щоденного
пробігу 3 110.
Тахометр
Показує швидкість роботи двигуна. Вибирайте оптимальні оберти
двигуна для кожної передачі.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Відображає рівень пального у
паливному баку.
Контрольний індикатор o
світиться, якщо рівень пального в баку низький.
Забороняється їздити з порожнім
паливним баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність паливного бака.
Датчик температуриохолоджуючої рідинидвигуна
Відображає температуру
охолоджувальної рідини.

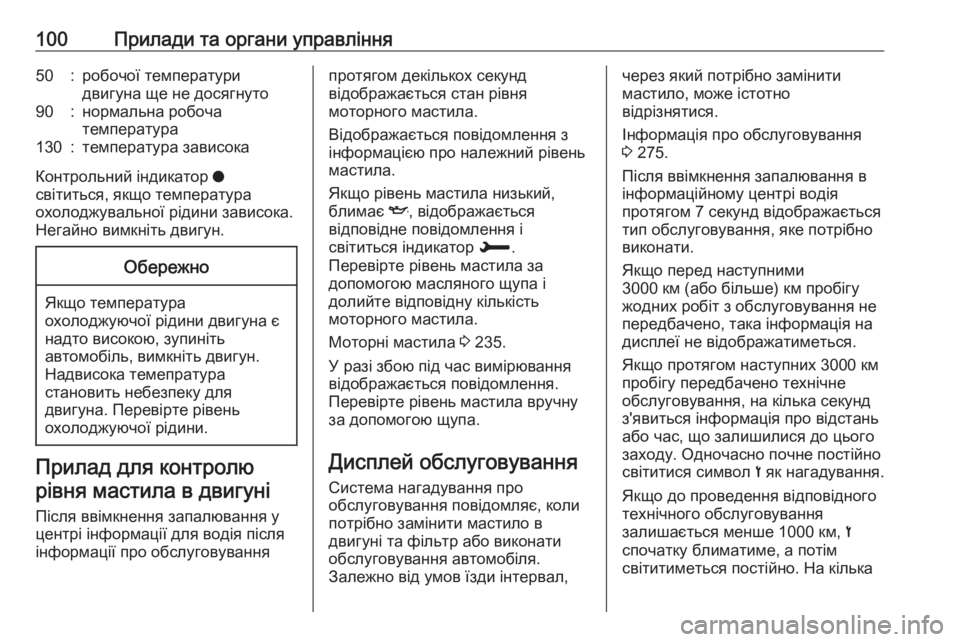

100Прилади та органи управління50:робочої температури
двигуна ще не досягнуто90:нормальна робоча
температура130:температура зависока
Контрольний індикатор o
світиться, якщо температура
охолоджувальної рідини зависока.
Негайно вимкніть двигун.
Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Прилад для контролю
рівня мастила в двигуні
Після ввімкнення запалювання у
центрі інформації для водія після
інформації про обслуговування
протягом декількох секунд
відображається стан рівня
моторного мастила.
Відображається повідомлення з
інформацією про належний рівень
мастила.
Якщо рівень мастила низький,
блимає I, відображається
відповідне повідомлення і
світиться індикатор H.
Перевірте рівень мастила за
допомогою масляного щупа і
долийте відповідну кількість
моторного мастила.
Моторні мастила 3 235.
У разі збою під час вимірювання
відображається повідомлення.
Перевірте рівень мастила вручну
за допомогою щупа.
Дисплей обслуговування
Система нагадування про
обслуговування повідомляє, коли
потрібно замінити мастило в
двигуні та фільтр або виконати обслуговування автомобіля.
Залежно від умов їзди інтервал,через який потрібно замінити
мастило, може істотно
відрізнятися.
Інформація про обслуговування
3 275.
Після ввімкнення запалювання в інформаційному центрі водія
протягом 7 секунд відображається
тип обслуговування, яке потрібно
виконати.
Якщо перед наступними
3000 км (або більше) км пробігу
жодних робіт з обслуговування не
передбачено, така інформація на
дисплеї не відображатиметься.
Якщо протягом наступних 3000 км
пробігу передбачено технічне
обслуговування, на кілька секунд
з'явиться інформація про відстань або час, що залишилися до цього
заходу. Одночасно почне постійно
світитися символ < як нагадування.
Якщо до проведення відповідного технічного обслуговування
залишається менше 1000 км, <
спочатку блиматиме, а потім
світитиметься постійно. На кілька

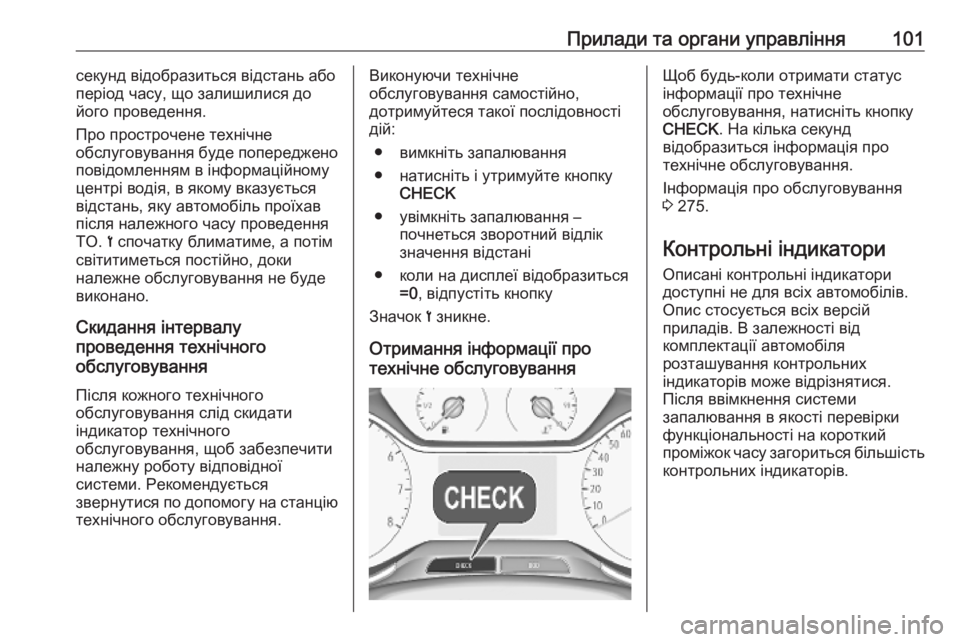

Прилади та органи управління101секунд відобразиться відстань або
період часу, що залишилися до
його проведення.
Про прострочене технічне
обслуговування буде попереджено
повідомленням в інформаційному
центрі водія, в якому вказується
відстань, яку автомобіль проїхав
після належного часу проведення
ТО. < спочатку блиматиме, а потім
світитиметься постійно, доки
належне обслуговування не буде
виконано.
Скидання інтервалу
проведення технічного
обслуговування
Після кожного технічного
обслуговування слід скидати
індикатор технічного
обслуговування, щоб забезпечити належну роботу відповідної
системи. Рекомендується
звернутися по допомогу на станцію
технічного обслуговування.Виконуючи технічне
обслуговування самостійно,
дотримуйтеся такої послідовності
дій:
● вимкніть запалювання
● натисніть і утримуйте кнопку CHECK
● увімкніть запалювання – почнеться зворотний відлік
значення відстані
● коли на дисплеї відобразиться =0, відпустіть кнопку
Значок < зникне.
Отримання інформації про
технічне обслуговуванняЩоб будь-коли отримати статус
інформації про технічне
обслуговування, натисніть кнопку
CHECK . На кілька секунд
відобразиться інформація про
технічне обслуговування.
Інформація про обслуговування
3 275.
Контрольні індикатори
Описані контрольні індикатори
доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від
комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.

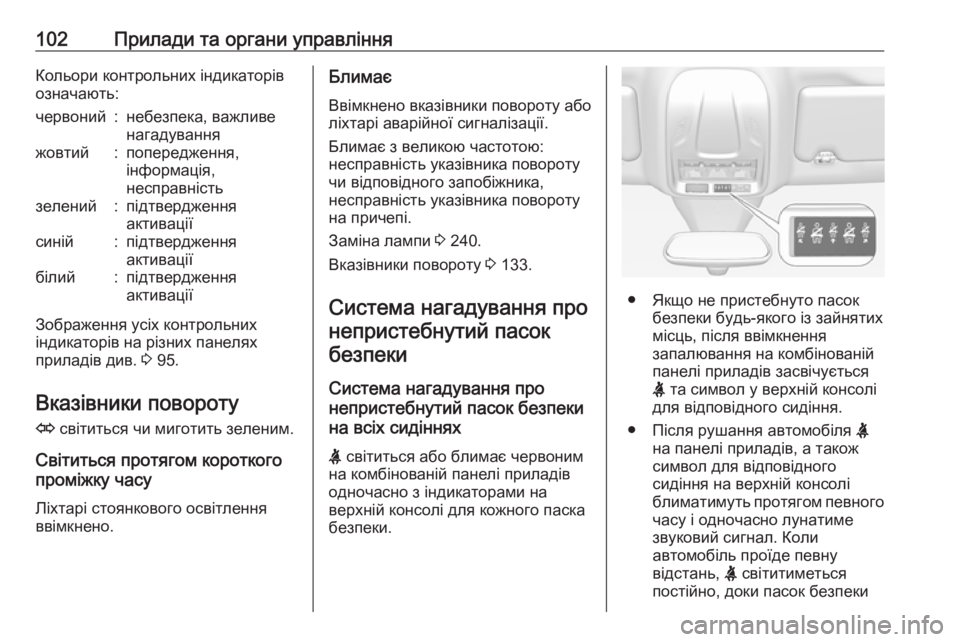

102Прилади та органи управлінняКольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації
Зображення усіх контрольних
індикаторів на різних панелях
приладів див. 3 95.
Вказівники повороту O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Блимає
Ввімкнено вказівники повороту або ліхтарі аварійної сигналізації.
Блимає з великою частотою:
несправність указівника повороту
чи відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 240.
Вказівники повороту 3 133.
Система нагадування про
непристебнутий пасок безпеки
Система нагадування про
непристебнутий пасок безпеки
на всіх сидіннях
X світиться або блимає червоним
на комбінованій панелі приладів
одночасно з індикаторами на
верхній консолі для кожного паска
безпеки.
● Якщо не пристебнуто пасок безпеки будь-якого із зайнятих
місць, після ввімкнення
запалювання на комбінованій
панелі приладів засвічується
X та символ у верхній консолі
для відповідного сидіння.
● Після рушання автомобіля X
на панелі приладів, а також
символ для відповідного
сидіння на верхній консолі
блиматимуть протягом певного
часу і одночасно лунатиме
звуковий сигнал. Коли
автомобіль проїде певну
відстань, X світитиметься
постійно, доки пасок безпеки
