2019 OPEL CROSSLAND X Instrukcja obsługi (in Polish)

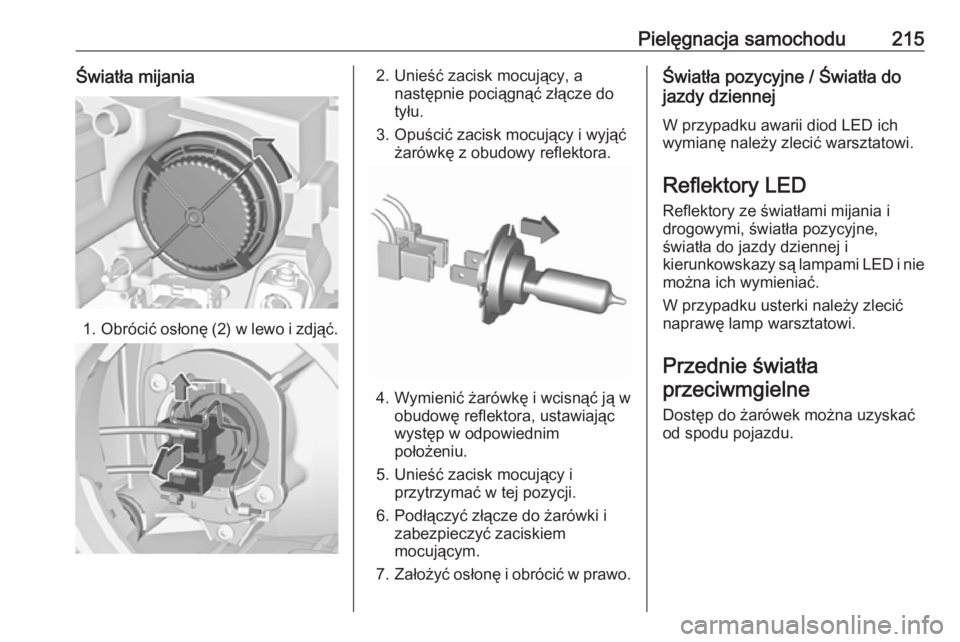

Pielęgnacja samochodu215Światła mijania
1.Obrócić osłonę (2) w lewo i zdjąć.
2. Unieść zacisk mocujący, a
następnie pociągnąć złącze do
tyłu.
3. Opuścić zacisk mocujący i wyjąć żarówkę z obudowy reflektora.
4. Wymienić żarówkę i wcisnąć ją w obudowę reflektora, ustawiając
występ w odpowiednim
położeniu.
5. Unieść zacisk mocujący i przytrzymać w tej pozycji.
6. Podłączyć złącze do żarówki i zabezpieczyć zaciskiem
mocującym.
7. Założyć osłonę i obrócić w prawo.
Światła pozycyjne / Światła do
jazdy dziennej
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Reflektory LED
Reflektory ze światłami mijania i
drogowymi, światła pozycyjne,
światła do jazdy dziennej i
kierunkowskazy są lampami LED i nie można ich wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Przednie światłaprzeciwmgielne
Dostęp do żarówek można uzyskać
od spodu pojazdu.

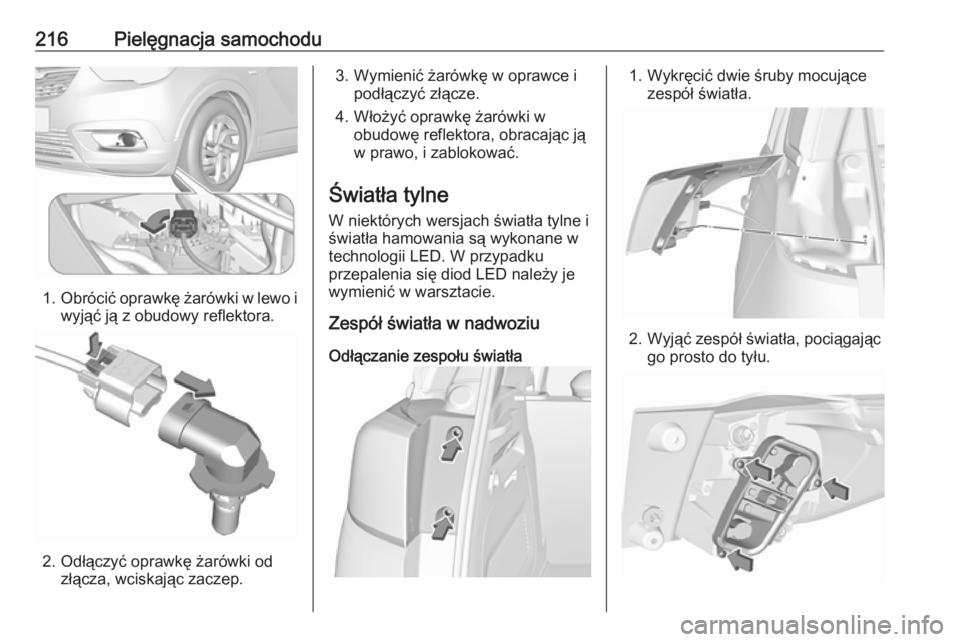

216Pielęgnacja samochodu
1.Obrócić oprawkę żarówki w lewo i
wyjąć ją z obudowy reflektora.
2. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
3. Wymienić żarówkę w oprawce i podłączyć złącze.
4. Włożyć oprawkę żarówki w obudowę reflektora, obracając jąw prawo, i zablokować.
Światła tylne
W niektórych wersjach światła tylne i
światła hamowania są wykonane w
technologii LED. W przypadku
przepalenia się diod LED należy je
wymienić w warsztacie.
Zespół światła w nadwoziu
Odłączanie zespołu światła1. Wykręcić dwie śruby mocujące zespół światła.
2. Wyjąć zespół światła, pociągającgo prosto do tyłu.

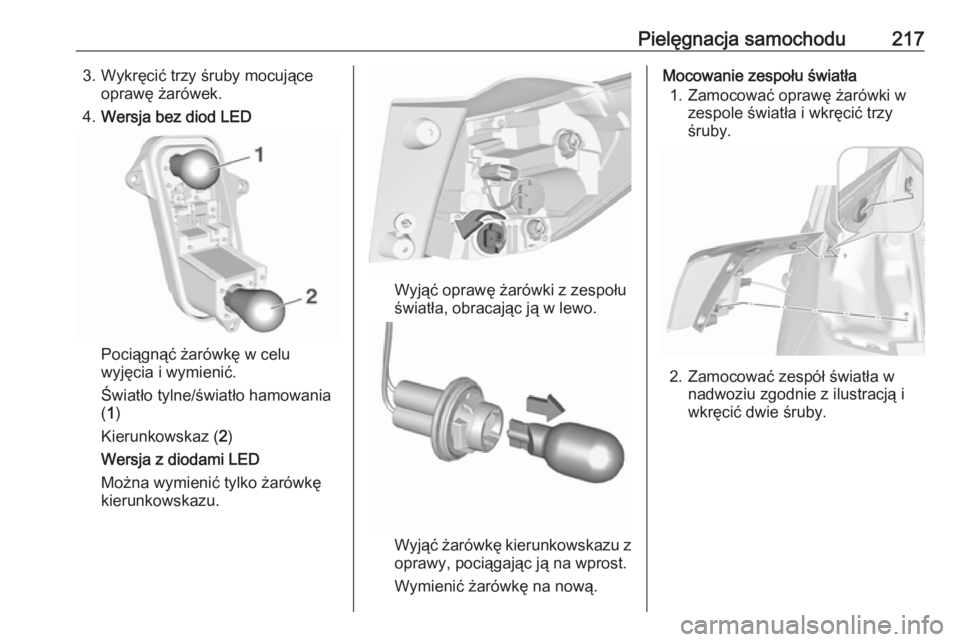

Pielęgnacja samochodu2173. Wykręcić trzy śruby mocująceoprawę żarówek.
4. Wersja bez diod LED
Pociągnąć żarówkę w celu
wyjęcia i wymienić.
Światło tylne/światło hamowania
( 1 )
Kierunkowskaz ( 2)
Wersja z diodami LED
Można wymienić tylko żarówkę
kierunkowskazu.
Wyjąć oprawę żarówki z zespołu
światła, obracając ją w lewo.
Wyjąć żarówkę kierunkowskazu z
oprawy, pociągając ją na wprost.
Wymienić żarówkę na nową.
Mocowanie zespołu światła 1. Zamocować oprawę żarówki w zespole światła i wkręcić trzy
śruby.
2. Zamocować zespół światła w nadwoziu zgodnie z ilustracją i
wkręcić dwie śruby.

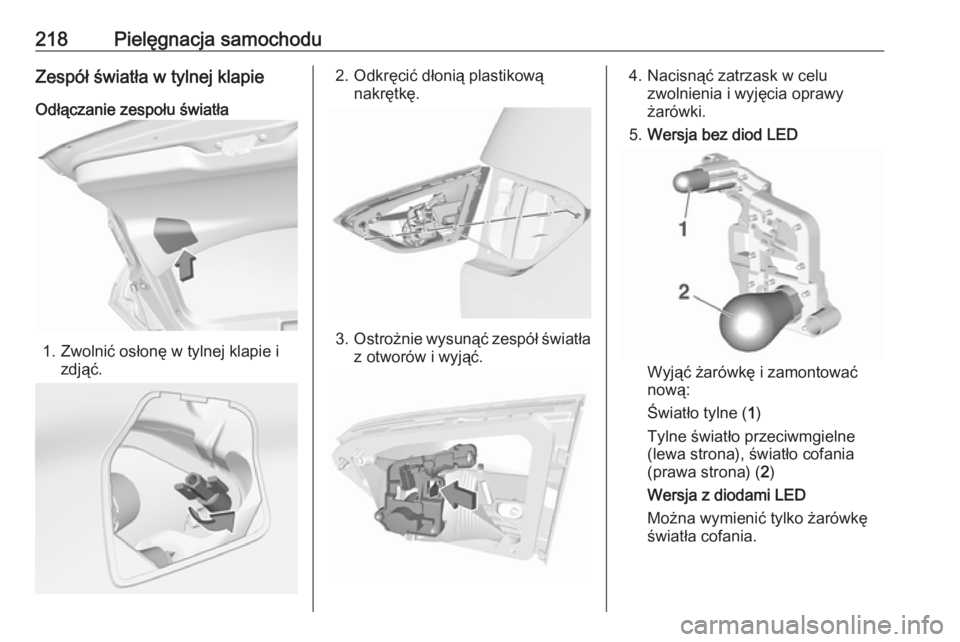

218Pielęgnacja samochoduZespół światła w tylnej klapieOdłączanie zespołu światła
1. Zwolnić osłonę w tylnej klapie i zdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć.
4. Nacisnąć zatrzask w celu zwolnienia i wyjęcia oprawy
żarówki.
5. Wersja bez diod LED
Wyjąć żarówkę i zamontować
nową:
Światło tylne ( 1)
Tylne światło przeciwmgielne
(lewa strona), światło cofania
(prawa strona) ( 2)
Wersja z diodami LED
Można wymienić tylko żarówkę
światła cofania.

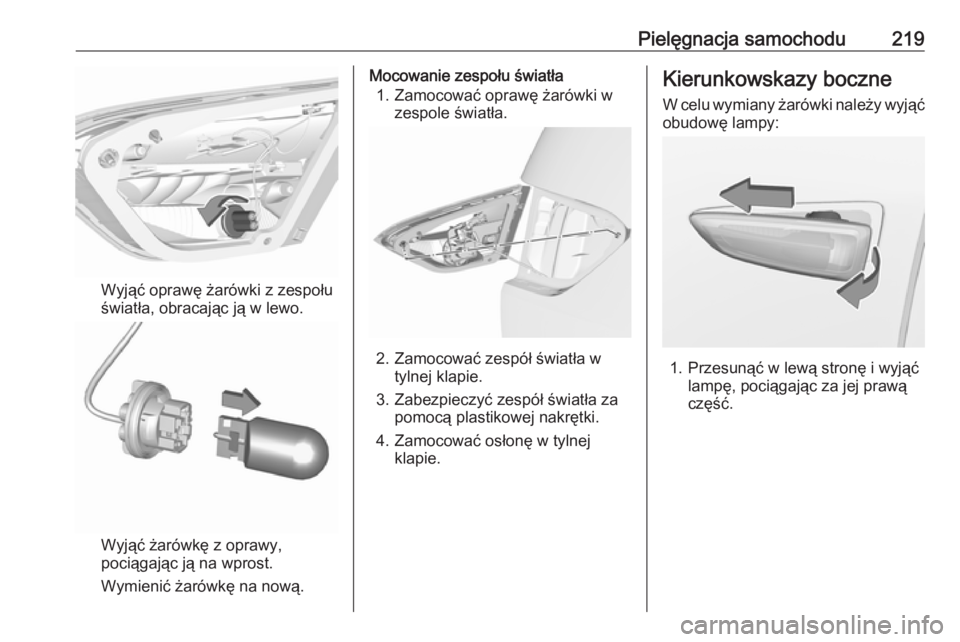

Pielęgnacja samochodu219
Wyjąć oprawę żarówki z zespołu
światła, obracając ją w lewo.
Wyjąć żarówkę z oprawy,
pociągając ją na wprost.
Wymienić żarówkę na nową.
Mocowanie zespołu światła 1. Zamocować oprawę żarówki w zespole światła.
2. Zamocować zespół światła w tylnej klapie.
3. Zabezpieczyć zespół światła za pomocą plastikowej nakrętki.
4. Zamocować osłonę w tylnej klapie.
Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.

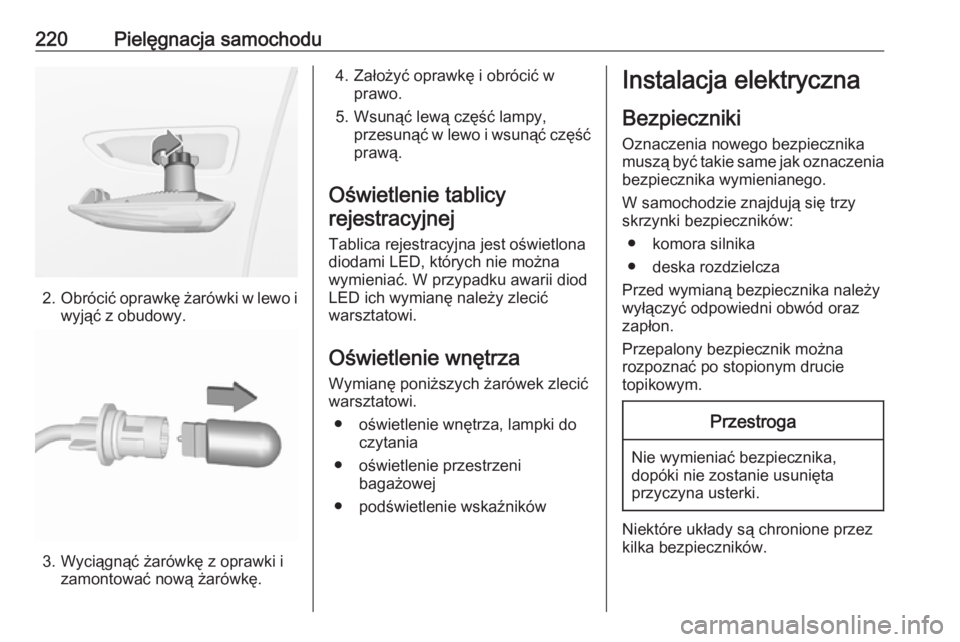

220Pielęgnacja samochodu
2.Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy rejestracyjnej
Tablica rejestracyjna jest oświetlona
diodami LED, których nie można
wymieniać. W przypadku awarii diod
LED ich wymianę należy zlecić
warsztatowi.
Oświetlenie wnętrza Wymianę poniższych żarówek zlecić
warsztatowi.
● oświetlenie wnętrza, lampki do czytania
● oświetlenie przestrzeni bagażowej
● podświetlenie wskaźnikówInstalacja elektryczna
Bezpieczniki
Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.

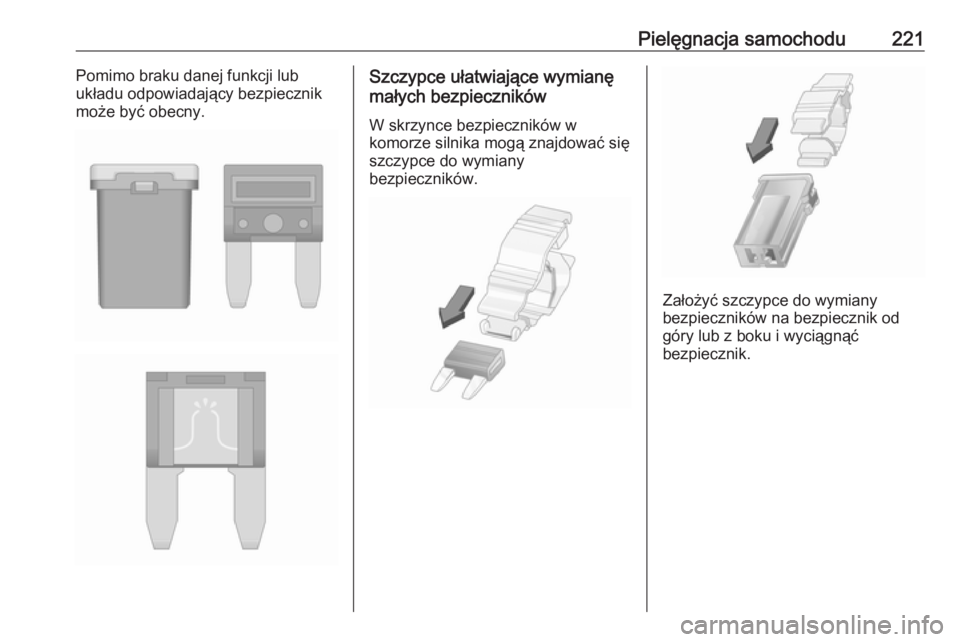

Pielęgnacja samochodu221Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Założyć szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnąć
bezpiecznik.

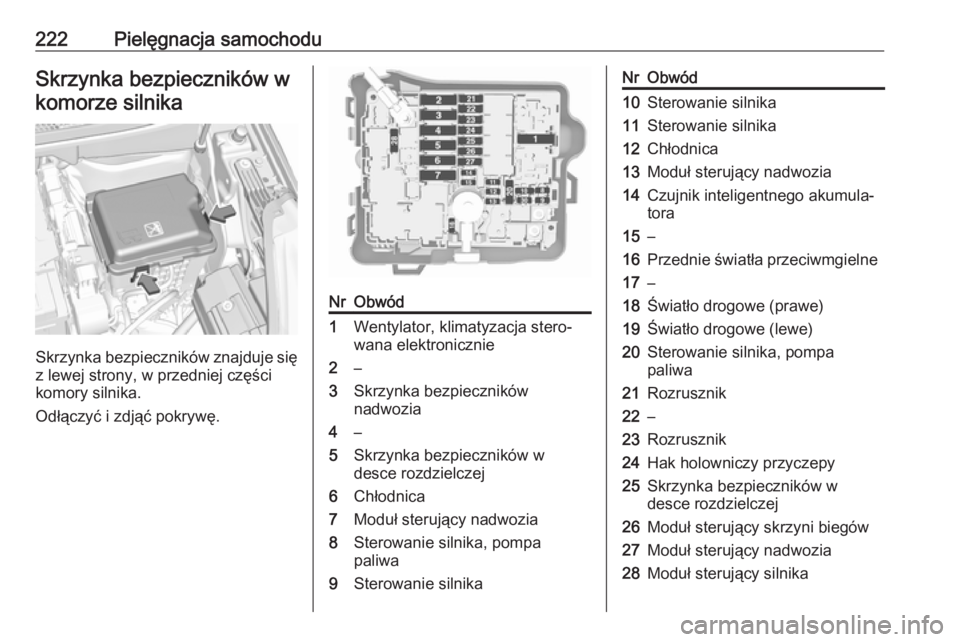

222Pielęgnacja samochoduSkrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.
NrObwód1Wentylator, klimatyzacja stero‐
wana elektronicznie2–3Skrzynka bezpieczników
nadwozia4–5Skrzynka bezpieczników w
desce rozdzielczej6Chłodnica7Moduł sterujący nadwozia8Sterowanie silnika, pompa
paliwa9Sterowanie silnikaNrObwód10Sterowanie silnika11Sterowanie silnika12Chłodnica13Moduł sterujący nadwozia14Czujnik inteligentnego akumula‐
tora15–16Przednie światła przeciwmgielne17–18Światło drogowe (prawe)19Światło drogowe (lewe)20Sterowanie silnika, pompa
paliwa21Rozrusznik22–23Rozrusznik24Hak holowniczy przyczepy25Skrzynka bezpieczników w
desce rozdzielczej26Moduł sterujący skrzyni biegów27Moduł sterujący nadwozia28Moduł sterujący silnika
