Nega vozila175
2. Izvaditi lampu prema dole bezzatezanja kabla.
3. Izvaditi držač sijalice iz kućištalampe okrećući ga ulevo.
4.Povući sijalicu iz držača i postaviti
novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga udesno.
6. Umetnuti lampu u branik i fiksirati je.
Osvetljavanje kabine
Zamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje
● svetlo prtljažnog prostora
● plafonsko svetlo
● osvetljenje instrument tableElektrični sistem
Osigurači Podaci na zamenskom osiguračumoraju da se slažu sa podacima na pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● sa prednje leve strane u motornom prostoru
● iza prekidača za svetlo kod vozila
sa upravljačem sa leve strane ili
iza kasete za rukavice kod vozila sa upravljačem sa desne strane
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.

176Nega vozila
Postoje različite vrste osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje strane i
izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

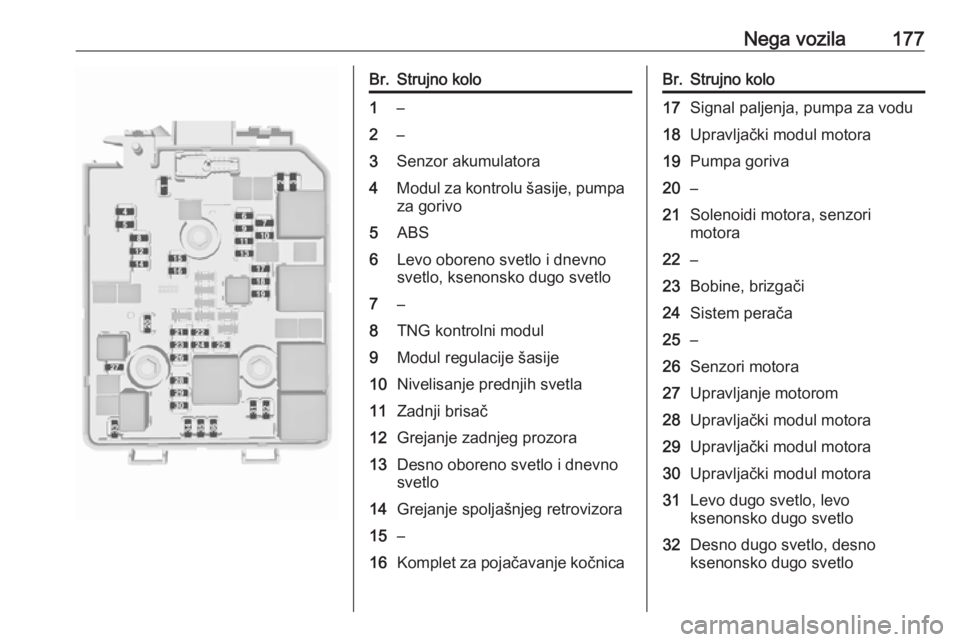

Nega vozila177Br.Strujno kolo1–2–3Senzor akumulatora4Modul za kontrolu šasije, pumpaza gorivo5ABS6Levo oboreno svetlo i dnevno
svetlo, ksenonsko dugo svetlo7–8TNG kontrolni modul9Modul regulacije šasije10Nivelisanje prednjih svetla11Zadnji brisač12Grejanje zadnjeg prozora13Desno oboreno svetlo i dnevno
svetlo14Grejanje spoljašnjeg retrovizora15–16Komplet za pojačavanje kočnicaBr.Strujno kolo17Signal paljenja, pumpa za vodu18Upravljački modul motora19Pumpa goriva20–21Solenoidi motora, senzori
motora22–23Bobine, brizgači24Sistem perača25–26Senzori motora27Upravljanje motorom28Upravljački modul motora29Upravljački modul motora30Upravljački modul motora31Levo dugo svetlo, levo
ksenonsko dugo svetlo32Desno dugo svetlo, desno
ksenonsko dugo svetlo

178Nega vozilaBr.Strujno kolo33Upravljački modul motora34Sirena35Kompresor klima uređaja,
kvačilo36Prednja svetla za magluBr.Strujno kolo1ABS2Prednji brisač3Ventilator4Grejanje sedišta5Ventilator za hlađenje6–7Menjač8Ventilator za hlađenje9Ventilator za hlađenje10Ventilator za hlađenje11Elektropokretač
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.

Nega vozila179Kutija sa osiguračima nainstrument tabli
Kutija osigurača iza prekidača za
svetlo na instrument tabli. Uhvatiti
ručku, a zatim povući i oboriti
prekidač za svetlo.
Br.Strujno kolo1–2–3Električno upravljani prozori4Naponski transformator5Modul regulacije šasije 16Modul regulacije šasije 27Modul regulacije šasije 38Modul regulacije šasije 49Modul regulacije šasije 510Modul regulacije šasije 611Modul regulacije šasije 712Modul regulacije šasije 813–14Vrata prtljažnika15Sistem vazdušnog jastuka16Priključak za liniju sa podacima17Kontakt18Klima sistem

180Nega vozilaBr.Strujno kolo19–20Pomoć pri parkiranju, senzor zakišu, prednja kamera21Prekidač kočnice22Infotainment sistem23Displej24–25Pomoćna dizalica26Instrument tabla27–28–29–30–31Sirena32–33Grejani upravljač34–35Komplet za popravku
pneumatikaBr.Strujno kolo36–37Zadnji brisač38Upaljač za cigarete39Električno upravljani prozori,
displej automatskog menjača40–Alati vozila
Alati Vozila bez rezervnog točka
Alati i priključak za vuču nalaze se
ispod pokrivača poda u prtljažnom prostoru.

Nega vozila181
Kod TNG verzije, alati i kuka za vuču
se nalaze na desnoj strani prtljažnog
prostora ispod pokrivača.
Vozila sa rezervnim točkom
Dizalica, ključ za vijke točka i neki
alati nalaze se na desnoj strani
prtljažnog prostora, ispod pokrivača
3 57.Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke da nisu oštećeni. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Preporučujemo da ne menjate
prednje točkove zadnjima i obrnuto,
jer bi to moglo da utiče na stabilnost
vozila. Na zadnjoj osovini uvek
koristiti manje istrošene pneumatike.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost vožnje ispod 7 °C, i zato
bi ih trebalo staviti na sve točkove.
Sve veličine pneumatika su odobrene kao zimski pneumatici 3 218.

182Nega vozilaShodno zakonskim regulativamaodređene države, nalepiti nalepnicu
sa dozvoljenom brzinom u vidokrugu
vozača.9 Opasnost
Koristiti zimske pneumatike na
temperaturama ispod 0 °C, u
suprotnom je moguće oštećenje sportskih pneumatika visokih
performansi.
Označavanje pneumatika
Npr. 195/55 R 16 95 H
195:širina pneumatika, mm55:odnos preseka (visina sa
širinom pneumatika), procenatR:tip pneumatika: RadijalniRF:tip: RunFlat16:prečnik naplatka u colovima95:oznaka nosivosti npr. 95
odgovara do 690 kgH:slovna oznaka koda brzine
Slovna oznaka koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila. Pogledajte EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju. Dodatna oprema može
da smanji maksimalnu brzinu vozila.
Pneumatici sa označenim
smerom okretanja
Pneumatici sa označenim smerom
okretanja moraju se montirati tako da se kotrljaju u ispravnom smeru.
Ispravan smer kotrljanja je naznačen
simbolom (npr. strelicom) na bočnom zidu pneumatika.
Pritisak u pneumaticima Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja.
Ne zaboraviti na rezervni točak.
Pritisak pneumatika 3 218.
Nalepnica sa informacijama o pritisku
u pneumaticima na desnom okviru
vrata sadrži podatke o pritiscima u
originalnim i odgovarajućim
pneumaticima.
Podaci pritisaka pneumatika su dati
za hladne pneumatike. To važi za
letnje i zimske pneumatike.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
