Araç bakımı223

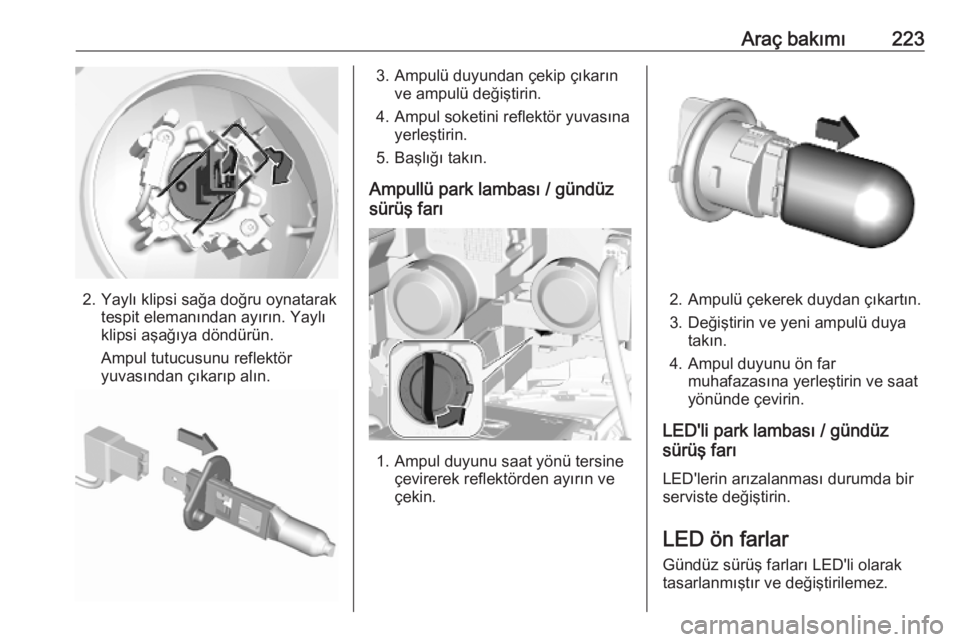

2. Yaylı klipsi sağa doğru oynataraktespit elemanından ayırın. Yaylı
klipsi aşağıya döndürün.
Ampul tutucusunu reflektör
yuvasından çıkarıp alın.
3. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
4. Ampul soketini reflektör yuvasına yerleştirin.
5. Başlığı takın.
Ampullü park lambası / gündüz
sürüş farı
1. Ampul duyunu saat yönü tersine çevirerek reflektörden ayırın ve
çekin.
2. Ampulü çekerek duydan çıkartın.
3. Değiştirin ve yeni ampulü duya takın.
4. Ampul duyunu ön far muhafazasına yerleştirin ve saat
yönünde çevirin.
LED'li park lambası / gündüz
sürüş farı
LED'lerin arızalanması durumda bir
serviste değiştirin.
LED ön farlar
Gündüz sürüş farları LED'li olarak
tasarlanmıştır ve değiştirilemez.

224Araç bakımıArıza durumunda farları atölyede
tamir ettirin.
Ön sis farları
1. Boya hasarını önlemek için düz ağızlı bir tornavidanın ucuna bir
bez sarın. Tornavidayı, kapağın
alt kenarındaki girintiye sokun.
Dikkatli bir şekilde kanırtarak
kapağı serbest bırakın.
2. İki vidayı gevşetip çıkarın ve far grubunu öne doğru sökün.
3. Ampul duyunu saat yönü tersinedöndürün ve lamba grubundan
çıkarın.
4. Tespit tırnağını çekerek fiş konektörünü ayırın.
5. Ampul ünitesini söküp değiştirin ve fiş bağlantı parçasını takın.
Ampulün ve fişin tek ünite
olduğuna ve birlikte değiştirilmesi
gerektiğine dikkat edin.
6. Ampul duyunu lamba grubuna takın ve saat yönünde çevirerek
kilitleyin.
7. İki vidayı sıkarak far grubunu takın.
8. Kapağı takın ve kilitleyin.

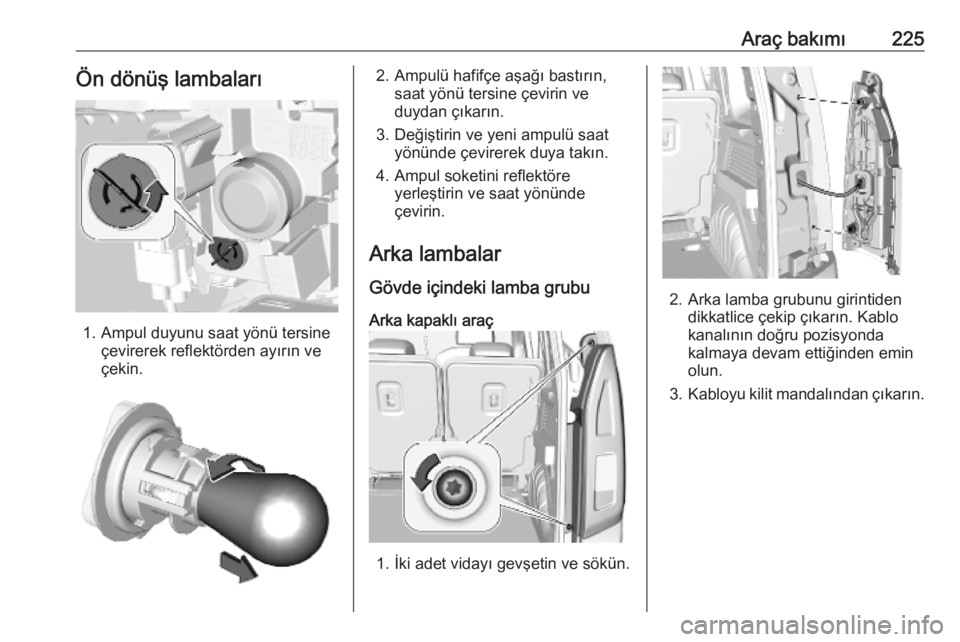

Araç bakımı225Ön dönüş lambaları
1. Ampul duyunu saat yönü tersineçevirerek reflektörden ayırın ve
çekin.
2. Ampulü hafifçe aşağı bastırın, saat yönü tersine çevirin ve
duydan çıkarın.
3. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
Arka lambalar Gövde içindeki lamba grubuArka kapaklı araç
1. İki adet vidayı gevşetin ve sökün.
2. Arka lamba grubunu girintiden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
3. Kabloyu kilit mandalından çıkarın.

226Araç bakımı

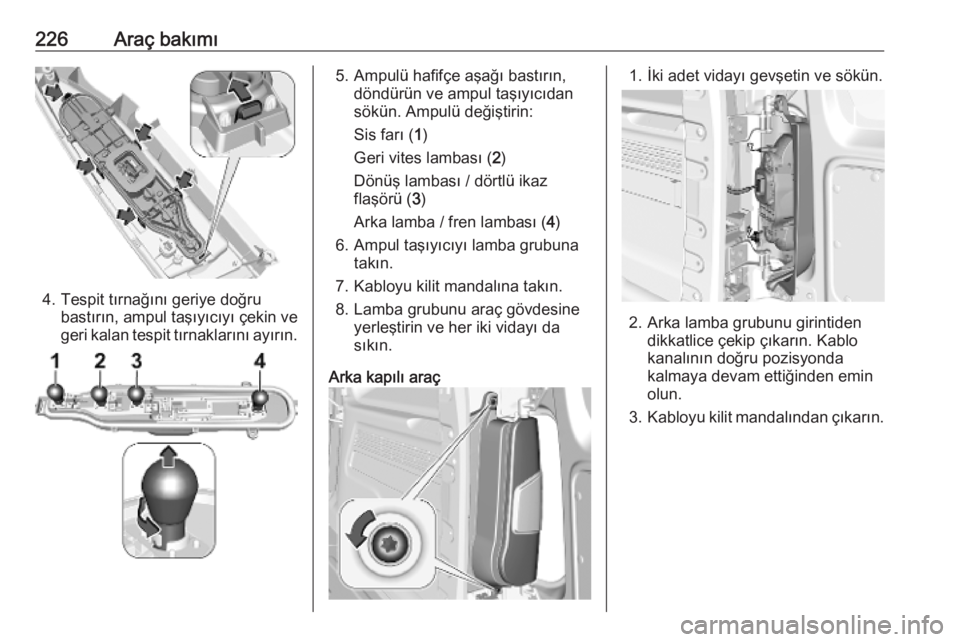

4. Tespit tırnağını geriye doğrubastırın, ampul taşıyıcıyı çekin ve
geri kalan tespit tırnaklarını ayırın.
5. Ampulü hafifçe aşağı bastırın, döndürün ve ampul taşıyıcıdan
sökün. Ampulü değiştirin:
Sis farı ( 1)
Geri vites lambası ( 2)
Dönüş lambası / dörtlü ikaz flaşörü ( 3)
Arka lamba / fren lambası ( 4)
6. Ampul taşıyıcıyı lamba grubuna takın.
7. Kabloyu kilit mandalına takın. 8. Lamba grubunu araç gövdesine yerleştirin ve her iki vidayı da
sıkın.
Arka kapılı araç1. İki adet vidayı gevşetin ve sökün.
2. Arka lamba grubunu girintiden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
3. Kabloyu kilit mandalından çıkarın.

Araç bakımı227

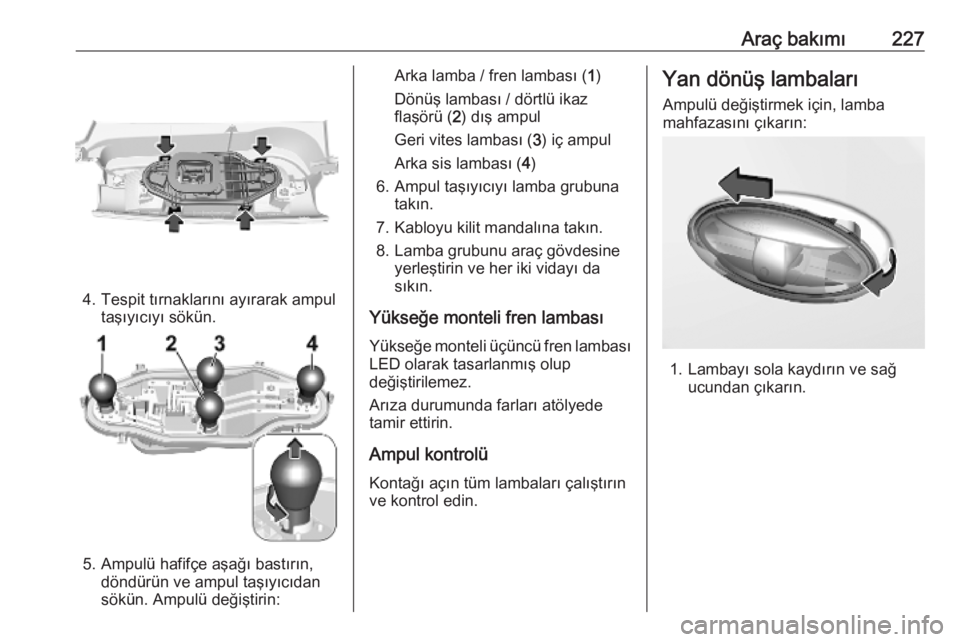

4. Tespit tırnaklarını ayırarak ampultaşıyıcıyı sökün.
5. Ampulü hafifçe aşağı bastırın,döndürün ve ampul taşıyıcıdan
sökün. Ampulü değiştirin:
Arka lamba / fren lambası ( 1)
Dönüş lambası / dörtlü ikaz flaşörü ( 2) dış ampul
Geri vites lambası ( 3) iç ampul
Arka sis lambası ( 4)
6. Ampul taşıyıcıyı lamba grubuna takın.
7. Kabloyu kilit mandalına takın. 8. Lamba grubunu araç gövdesine yerleştirin ve her iki vidayı da
sıkın.
Yükseğe monteli fren lambası Yükseğe monteli üçüncü fren lambasıLED olarak tasarlanmış olup
değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.
Ampul kontrolü
Kontağı açın tüm lambaları çalıştırın
ve kontrol edin.Yan dönüş lambaları
Ampulü değiştirmek için, lamba
mahfazasını çıkarın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

228Araç bakımı

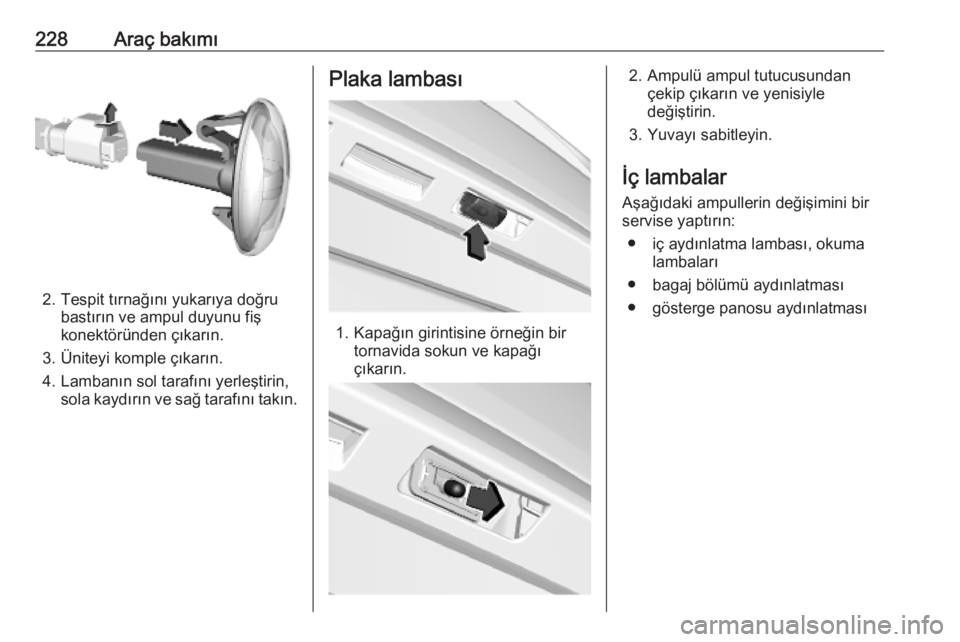

2. Tespit tırnağını yukarıya doğrubastırın ve ampul duyunu fişkonektöründen çıkarın.
3. Üniteyi komple çıkarın.
4. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Kapağın girintisine örneğin birtornavida sokun ve kapağı
çıkarın.
2. Ampulü ampul tutucusundan çekip çıkarın ve yenisiyle
değiştirin.
3. Yuvayı sabitleyin.
İç lambalar
Aşağıdaki ampullerin değişimini bir servise yaptırın:
● iç aydınlatma lambası, okuma lambaları
● bagaj bölümü aydınlatması
● gösterge panosu aydınlatması

Araç bakımı229Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● motor bölmesi
● gösterge paneli
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar bir kaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Gösterge paneli içindeki sigorta
kutusunun kapağında bir sigorta
sökme aleti bulunur.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

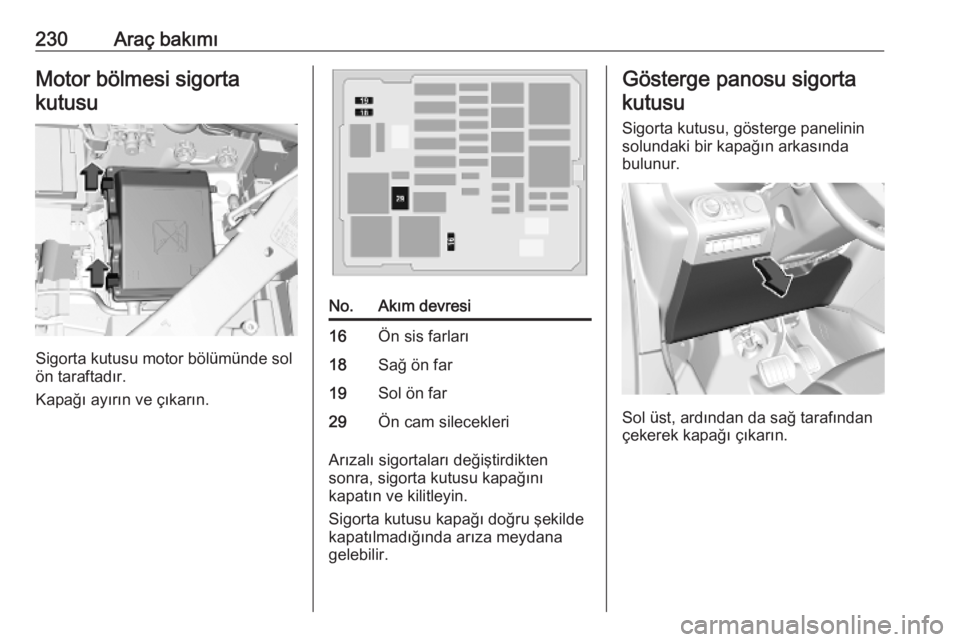

230Araç bakımıMotor bölmesi sigortakutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.
No.Akım devresi16Ön sis farları18Sağ ön far19Sol ön far29Ön cam silecekleri
Arızalı sigortaları değiştirdikten
sonra, sigorta kutusu kapağını
kapatın ve kilitleyin.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Sigorta kutusu, gösterge panelinin
solundaki bir kapağın arkasında
bulunur.
Sol üst, ardından da sağ tarafından
çekerek kapağı çıkarın.
