2019 OPEL ASTRA K Uporabniški priročnik

Nega vozila255Osvetlitev prtljažnikaŽarnice naj zamenjajo na servisu.
Osvetlitev armaturne plošče Žarnice naj zamenjajo na servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● motorni prostor
● armaturna plošča
● prtljažnik
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.

256Nega vozila
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Odpnite pokrov in ga odstranite.

Nega vozila257Št.Tokokrog1Zaganjač2Zaganjač3Senzor izpušnega plina4Motorni računalnik5Funkcije motorja/zračna loputa6Krmilni modul avtomatskega
menjalnika7Opozorilo za trk spredaj / prila‐
godljivi regulator hitrosti8Motorni računalnik9Elektronska klimatska naprava10Izpušni sistem dizelskega
motorja11Zaklepanje vrat prtljažnika,
menjalnik12Masaža ledvenega dela na
sedežu13Črpalka po vrenju14Izpušni sistem dizelskega
motorjaŠt.Tokokrog15Senzor izpušnega plina16Vbrizgavanje goriva17Vbrizgavanje goriva18Izpušni sistem dizelskega
motorja19Izpušni sistem dizelskega
motorja20–21–22ABS23Pralni sistem za vetrobransko in
zadnje steklo24Šoba za pranje žarometa25Grelec dizelskega goriva26Krmilni modul avtomatskega
menjalnika27Modul električnih vrat prtljažnika28–29Ogrevano zadnje steklo30Odmrzovanje ogledalŠt.Tokokrog31Modul protivlomne naprave32Pretvornik enosmernega toka/
LED-prikazovalnik/električni
grelec/Ogrevanje, prezrače‐
vanje, hlajenje, krmilnik žarilne
svečke33Modul protivlomne hupe34Hupa35Električna vtičnica v prtljažniku36Desna dolga luč (halogenska)/
desna kratka luč (LED)37Leva dolga luč (halogena)38LED-žaromet/višinska nasta‐
vitev svetlobnega snopa žaro‐
metov39Sprednja meglenka40Modul centralnega prehoda41Voda v senzorju za gorivo/vodna
črpalka42Ročno nastavljanje višine svet‐
lobnega snopa žarometov

258Nega vozilaŠt.Tokokrog43Črpalka za gorivo44Vzvratna kamera/notranje
vzvratno ogledalo/modul za
prikolico45Levi LED-žaromet/višinska
nastavitev svetlobnega snopa
levega žarometa46Instrumentna plošča47Ključavnica volanskega droga48Zadnji brisalec49Zunanje vzvratno ogledalo50Desni LED-žaromet/višinska
nastavitev svetlobnega snopa
desnega žarometa51Leva kratka luč (LED)52Krmilni modul motorja/krmilni
modul avtomatskega menjalnika53Izpušni sistem dizelskega
motorja54Brisalci vetrobranskega steklaŠt.Tokokrog55Električno zlaganje zadnjih
sedežev56–57–
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami naarmaturni plošči
Škatla z varovalkami se nahaja za
pokrovom.
Povlecite za pokrov na levi strani, da
ga odstranite.

Nega vozila259Št.Tokokrog1Ogrevanje zadnjih sedežev
(samo pri vozilih brez alarmne
hupe)2Elektronska klimatska naprava,
ventilator3Električni pomik sedeža, vozni‐
kova stran4Električni pomik sedeža, sovo‐
znikova stran5–6Sprednja stekla z električnim
pomikom7ABS8Ogrevan volanski obroč9Krmilni modul karoserije 810Zadnja stekla z električnim
pomikom11Sončna streha12Krmilni modul karoserije 413Ogrevanje sedežev (samo pri
vozilih brez alarmne hupe)Št.Tokokrog14Zunanje ogledalo15Krmilni modul karoserije 116Krmilni modul karoserije 717Krmilni modul karoserije 618Krmilni modul karoserije 319Priključek za podatkovno pove‐
zavo20Sistem varnostnih blazin21Elektronska klimatska naprava22Centralno zaklepanje, vrata
prtljažnika23Sistem elektronskega oddajnika24Funkcija pomnjenja električnega
pomika sedeža25Sistem varnostnih blazin, volan26Kontaktno stikalo/ključavnica z
zaklepom volana27Krmilni modul karoserije 228Priključek USB29Vžigalnik, sprednja vtičnica

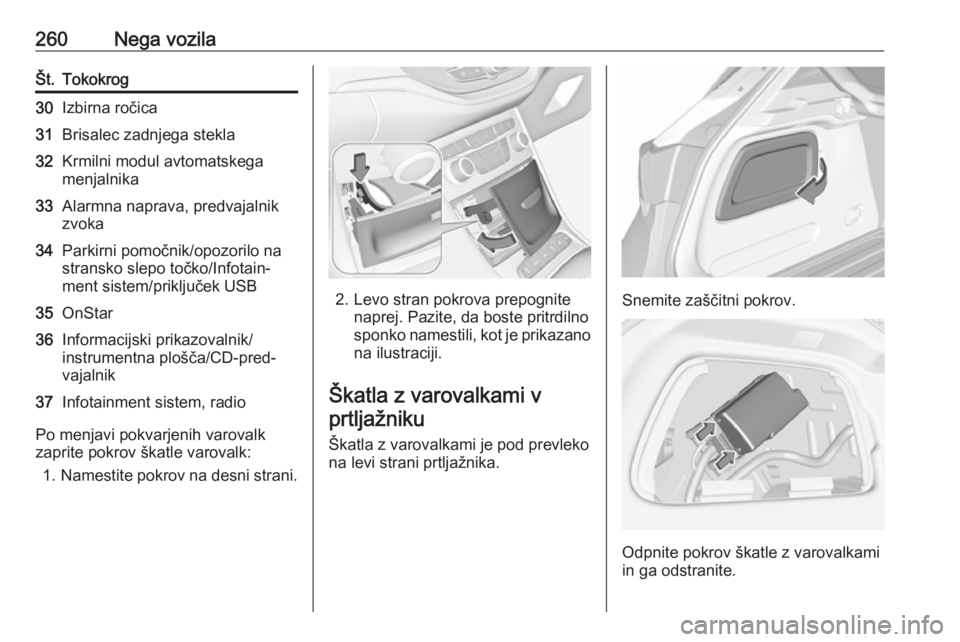

260Nega vozilaŠt.Tokokrog30Izbirna ročica31Brisalec zadnjega stekla32Krmilni modul avtomatskega
menjalnika33Alarmna naprava, predvajalnik
zvoka34Parkirni pomočnik/opozorilo na
stransko slepo točko/Infotain‐
ment sistem/priključek USB35OnStar36Informacijski prikazovalnik/
instrumentna plošča/CD-pred‐
vajalnik37Infotainment sistem, radio
Po menjavi pokvarjenih varovalk
zaprite pokrov škatle varovalk:
1. Namestite pokrov na desni strani.
2. Levo stran pokrova prepognite
naprej. Pazite, da boste pritrdilno
sponko namestili, kot je prikazano na ilustraciji.
Škatla z varovalkami v prtljažniku
Škatla z varovalkami je pod prevleko
na levi strani prtljažnika.Snemite zaščitni pokrov.
Odpnite pokrov škatle z varovalkami
in ga odstranite.

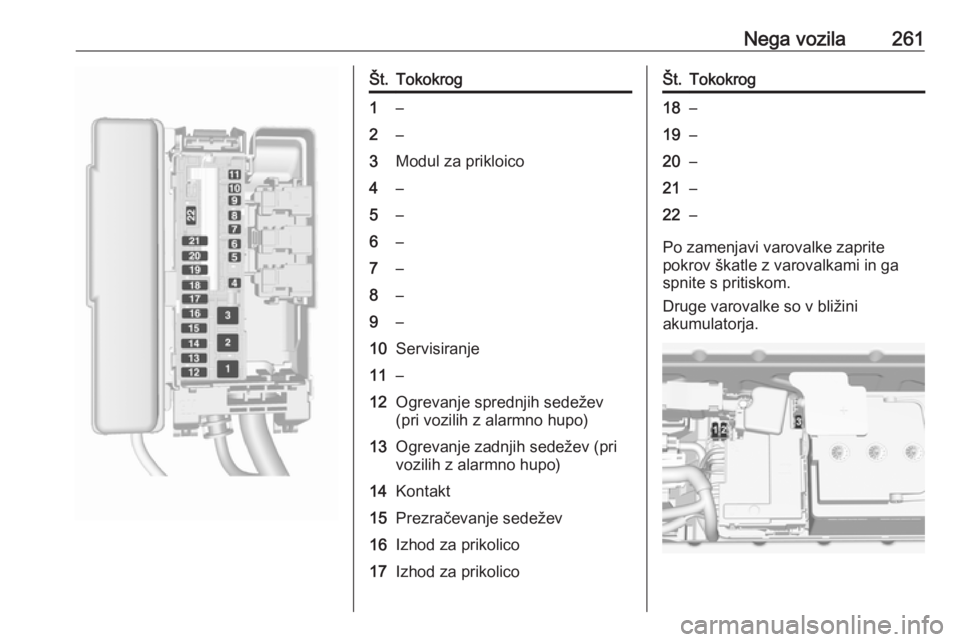

Nega vozila261Št.Tokokrog1–2–3Modul za prikloico4–5–6–7–8–9–10Servisiranje11–12Ogrevanje sprednjih sedežev
(pri vozilih z alarmno hupo)13Ogrevanje zadnjih sedežev (pri
vozilih z alarmno hupo)14Kontakt15Prezračevanje sedežev16Izhod za prikolico17Izhod za prikolicoŠt.Tokokrog18–19–20–21–22–
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Druge varovalke so v bližini
akumulatorja.

262Nega vozilaŠt.Tokokrog1Črpalka za gorivo2Motorni računalnik3NapajanjeOrodje vozila
Orodje 5-vratna izvedba z rezervnim
kolesom
Odprite talno prekrivalo prtljažnika
3 82.
Dvigalka, uho za vleko, jermen za
pritrditev defektnega kolesa in orodje
so v škatli z orodjem pod rezervnim
kolesom. Rezervno kolo 3 275.
Izvedba Sports Tourer z
rezervnim kolesom
Odprite talno prekrivalo prtljažnika
3 82.
Dvigalka, uho za vleko in drugo
orodje so v škatli z orodjem pod
rezervnim kolesom. Rezervno kolo 3 275.
