2019 MAZDA MODEL CX-5 sensor

•Hay un malfuncionamiento en la
cámara sensora hacia adelante
(FSC).
•Cuando el conmutador de arranque está
en la posición OFF, se mantiene el
estado del sistema antes de
desconectarlo. Por ejemplo, si se
desconecta el encendido con el sistema
de asistencia de mantención en carril
funcionando, el sistema se pondrá a
funcionar cuando se vuelva a conectar
el encendido.
Cuando el sistema LAS & LDWS está
apagado, las líneas de carril del vehículo
del visualizador multinformación y la
visualización de conducción activa se
apagan.
Al conducir
i-ACTIVSENSE
4-197
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

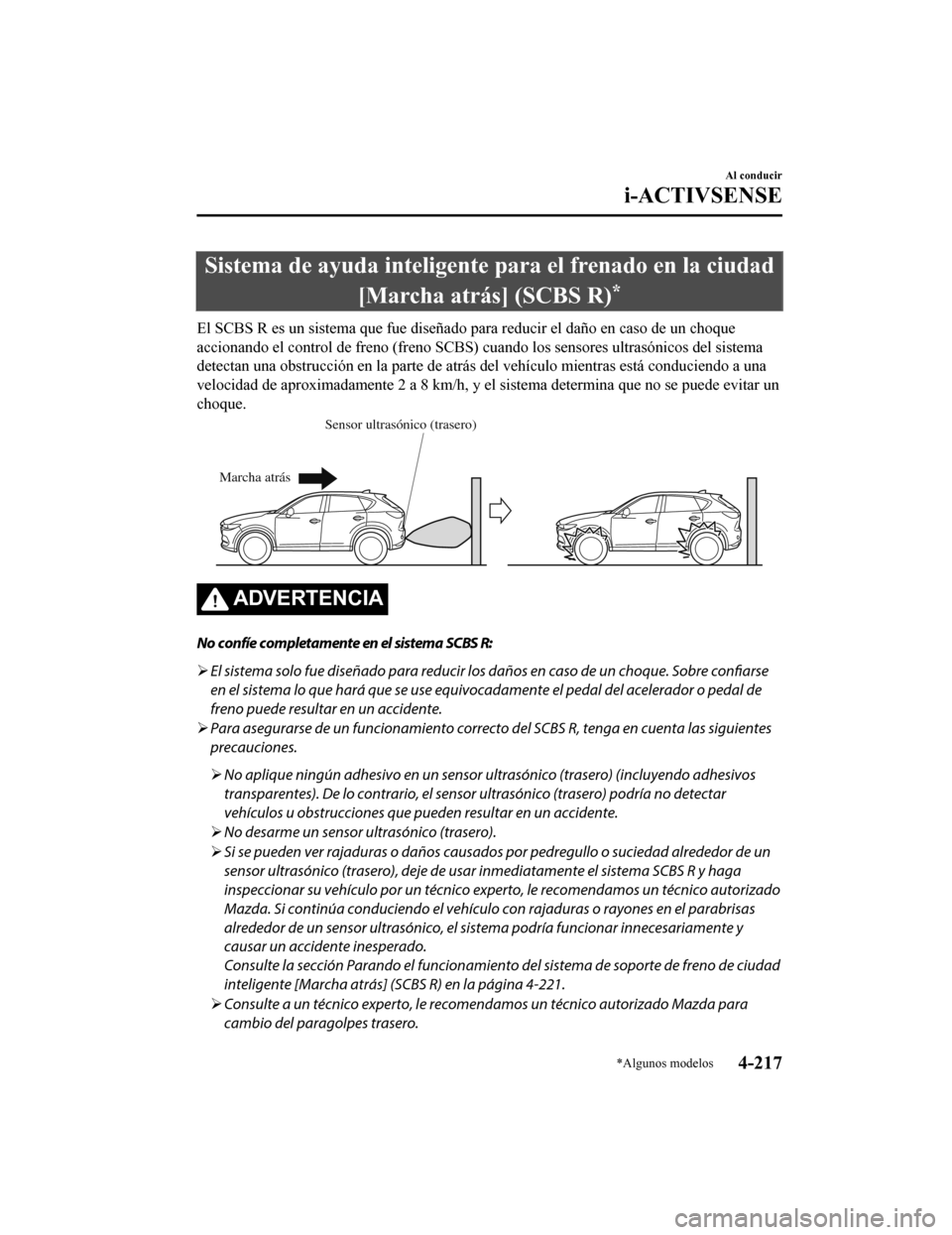

Sistema de ayuda inteligente para el frenado en la ciudad[Marcha atrás] (SCBS R)
*
El SCBS R es un sistema que fue diseñado para reducir el daño e n caso de un choque
accionando el control de freno (freno SCBS) cuando los sensores ultrasónicos del sistema
detectan una obstrucción en la pa rte de atrás del vehículo mientras está conduciendo a una
velocidad de aproximadamente 2 a 8 km/h, y el sistema determina que no se puede evitar un
choque.
Marcha atrás Sensor ultrasónico (trasero)
ADVERTENCIA
No confíe completamente en el sistema SCBS R:

El sistema solo fue diseñado para reducir lo s daños en caso de un choque. Sobre confiarse
en el sistema lo que hará que se use equivocadamente el pedal del acelerador o pedal de
freno puede resultar en un accidente.
 Para asegurarse de un funcionamiento correcto del SCBS R, tenga en cuenta las siguientes
precauciones.
 No aplique ningún adhesivo en un sensor ultrasónico (trasero) (incluyendo adhesivos
transparentes). De lo contrario, el sensor ultrasónico (trasero) podría no detectar
vehículos u obstrucciones que pueden resultar en un accidente.
 No desarme un sensor ultrasónico (trasero).
 Si se pueden ver rajaduras o daños causados por pedregullo o suciedad alrededor de un
sensor ultrasónico (trasero), deje de usar inmediatamente el sistema SCBS R y haga
inspeccionar su vehículo por un técnico ex perto, le recomendamos un técnico autorizado
Mazda. Si continúa conduciendo el vehículo con rajaduras o rayones en el parabrisas
alrededor de un sensor ultrasónico, el si stema podría funcionar innecesariamente y
causar un accidente inesperado.
Consulte la sección Parando el funcionamiento del sistema de soporte de freno de ciudad
inteligente [Marcha atrás] (SCBS R) en la página 4-221.
 Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda para
cambio del paragolpes trasero.
Al conducir
i-ACTIVSENSE
*Algunos modelos4-217
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

No modifique la suspensión:
Si se cambia la altura o inclinación del vehículo, el SCBS R podría no funcionar correctamente
debido a que no detecta correctamente las obstrucciones.
No aplique fuerza sobre un sensor ultrasónico (trasero):
Al lavar el vehículo, no rocíe ag ua a alta presión contra un sensor ultrasónico (trasero), o lo
frote fuertemente. Además, no golpee el para golpes trasero fuertemente cuando cargue y
descargue una carga. De lo contrario, los sensores pueden detectar obstrucciones
correctamente lo que puede resultar en que el SCBS R no funcione normalmente, o puede
resultar en un funcionamiento innecesario.
PRECAUCIÓN
 Cuando conduce en todo terreno donde hay pasto o follaje, se recomienda desconectar el
sistema SCBS R.
 Use siempre neumáticos que sean del tamaño especificado, y el mismo fabricante, marca y
diseño para todas las 4 ruedas. Además, no use neumáticos que tengan patrones
significativamente diferentes en el mismo vehí culo. De lo contrario, el sistema SCBS R
podría no funcionar normalmente.
 Si el hielo o nieve se pegan a los sensores ultrasónicos (traseros) no podrían no detectar
obstrucciones correctamente dependiendo de la s condiciones. En esos casos, el sistema
podría no poder realizar los controles correcta mente. Conduzca siempre cuidadosamente y
preste atención a la parte de atrás del vehículo.
NOTA
•La postura del vehículo cambia dependiendo del uso del pedal del acelerador, pedal de
freno y volante, lo que puede hacer difícil para el sistema reconocer una obstrucción, o
puede ocasionar una detección innecesaria. En esos casos, el SCBS R podría o no
funcionar normalmente.
•El sistema SCBS R funcionará en las siguientes condiciones.
•El motor está funcionando.
•La palanca de cambios (vehículo de trans misión manual) o la palanca selectora
(vehículo de transmisión automática) se en cuentra en la posición R (marcha atrás).
•“Fallo del sistema SCBS Asistente frenada ciudad” no se muestra en el visualizador
multinformación.
•La velocidad del vehículo se encuentra aproximadamente 2 a 8 km/h.
•El SCBS R no está desactivado.
•El DSC no está funcionando mal.
Al conducir
i-ACTIVSENSE
4-218
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

•El SCBS R funciona usando los sensores ultrasónicos (traseros) que detectan
obstrucciones en la parte de atrás emitiendo ondas ultrasónicas y luego recibiendo las
ondas que retornan reflejadas por las obstrucciones.
•En los siguientes casos, los sensores ultrasónicos (traseros) no pueden detectar
obstrucciones y el SCBS R podría no funcionar.
•La altura de la obstrucción es baja tanto como paredes bajas o camiones con
plataformas de carga bajas.
•La altura de la obstrucción es alta tanto como camiones con plataformas de carga
altas.
•La obstrucción es pequeña.
•La obstrucción es fina como un poste indicador.
•La obstrucción está ubicada fuera del centro del vehículo.
•La superficie de la obstrucción no está vertical en relación al vehículo.
•La obstrucción es suave como una cortina o nieve pegada a un vehículo.
•La obstrucción tiene forma irregular.
•La obstrucción está extremadamente cerca.
•En los siguientes casos, los sensores ultrasónicos (traseros) no pueden detectar
obstrucciones correctamente y el SCBS R podría no funcionar.
•Hay algo pegado al paragolpes cerca de un sensor ultrasónico (trasero).
•El volante se gira abruptamente, o se acciona el pedal de freno o acelerador.
•Hay otra obstrucción cerca de una obstrucción.
•Durante tiempo inclemente como cuando llueve, hay niebla y cae nieve.
•Humedad alta o baja.
•Temperatura alta o baja
•Vientos fuertes.
•El lugar de pasaje no es plano.
•Equipaje pesado cargado en el compartimiento para equipajes o en el asiento trasero.
•Los objetos como una antena inalámbrica, luz para niebla o placa de matrícula
iluminada está instalada cerca de un sensor ultrasónico (trasero).
•La orientación de un sensor ultrasónico (trasero) está desviado por razones como un
choque.
•El vehículo se ve afectado por otras ondas de sonido como la bocina, ruido del motor,
sensor ultrasónico de otros vehículos.
•En los siguientes casos, un sensor ultrasónico (trasero) podría detectar algo como una
obstrucción que podría hacer que el sistema SCBS R funcione.
•Conduzca en una cuesta pronunciada.
•Bloques de rueda.
•Cortinas, barreras como las de los peajes y cruces de tren.
•Al viajar cerca de objetos como ramas, barreras, vehículos, paredes y cercas a lo largo
de un camino.
Al conducir
i-ACTIVSENSE
4-219
CX-5_8GJ3-SP-18B_Edition12018-1-18 22:08:37

Sistema de ayuda inteligente para el frenado (SBS)*
El SBS alerta al conductor de un posible choque usando una visualización y un sonido de
advertencia si el sensor de rada r (delantero) y la cámara de detección delantera (FSC)
determinan que existe la posibilidad de un choque con un vehícu lo situado por delante
mientras el vehículo se conduce a aproximadamente 15 km/h o más rápido. Además, si el
sensor de radar (delantero) y la cámara sensora hacia adelante (FSC) determinan que no se
puede evitar un choque, el control de freno automático se accio na para reducir el daño en
caso de un choque.
Además, cuando el conductor pisa el pedal de freno, los frenos serán aplicados firme y
rápidamente para ayudar. (Frenado asistido (frenado asistido SB S))
ADVERTENCIA
No confíe completamente en el sistema SBS y siempre conduzca cuidadosamente:
El SBS fue diseñado para reducir los daños en caso de un choque, no para evitar un accidente.
La habilidad para detectar una obstrucción es limitada dependiendo de la obstrucción,
condiciones meteorológicas o del tránsito. Por lo tanto, si se pisa por error el pedal del
acelerador o el pedal de freno puede resultar en un accidente. Verifique siempre la seguridad
en la zona de alrededor y pise el pedal de l freno o pedal del acelerador mientras mantiene
una distancia segura de los vehículos precedentes o los vehículos que se acercan.
PRECAUCIÓN
En los siguientes casos, apague el si stema para evitar un malfuncionamiento:
 Se remolca el vehículo o cuando se está remolcando otro vehículo.
 El vehículo se encuentra sobre un rodillo de chasis.
 Al conducir en caminos ásperos como en áreas con pasto denso o a campo traviesa.
NOTA
•El sistema SBS funciona cuando se satisfacen todas las siguientes condiciones:
•El encendido está en la posición ON.
•El sistema SBS está activado.
•La velocidad del vehículo es de aproximadamente 15 km/h o más.
•La velocidad relativa entre su vehículo y el vehículo delante de Ud. es
aproximadamente 15 km/h o más.
•El control de estabilidad dinámica (DSC) no está funcionando.
Al conducir
i-ACTIVSENSE
4-222*Algunos modelos
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

•El sistema SBS podría no funcionar correctamente en las siguientes condiciones:
•Si se acelera rápidamente el vehículo y se acerca demasiado a un vehículo delante del
suyo.
•Se conduce el vehículo a la misma veloc idad que el vehículo delante del suyo.
•Se ha pisado el pedal del acelerador.
•Se ha pisado el pedal de freno.
•El volante está siendo usado.
•La palanca selectora está siendo usada.
•El indicador de dirección está siendo usado.
•Cuando el vehículo delante no está equipado con luces de cola o las luces de cola están
apagadas.
•Cuando advertencias y mensajes, como un parabrisas sucio, relacionados a la cámara
sensora hacia adelante (FSC) son exhibidos en la exhibición de multinformación.
•A pesar de que los objetos que activan el sistema son vehículos de cuatro ruedas, el
sensor de radar (delantero) puede detectar los siguientes objetos, determinar que son un
obstáculo, y accionar el sistema SBS.
•Objetos en el camino al comienzo de una curva (incluyendo guardarraíles y
apilamientos de nieve).
•Aparece un vehículo en la senda opuesta mientras gira o hace una curva.
•Cuando cruza un puente angosto.
•Cuando pasa debajo de un portón bajo o un túnel o portón angosto.
•Al entrar a un estacionamiento subterráneo.
•Objetos metálicos, lomas u objetos salientes en el camino.
•Si repentinamente Ud. se acerca al vehículo delante del suyo.
•Al conducir en áreas donde el pasto o forraje es alto.
•Vehículos de dos ruedas como motocicletas o bicicletas.
•Peatones u objetos no metálicos como árboles en pie.
•Cuando funciona el sistema, se notifica al usuario mediante el visualizador
multinformación.
•La indicación de advertencia del SBS (ám bar) se enciende cuando el sistema tiene un
funcionamiento incorrecto.
Consulte la sección Tomar medidas en la página 7-48.
Al conducir
i-ACTIVSENSE
4-223
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

Monitor de vista de 360°*
El monitor de vista de 360° cuenta con las siguientes funciones que ayudan al conductor a
comprobar el área situada alrededor del vehículo con diferentes indicaciones en el
visualizador central y un sonido de advertencia cuando se condu ce el vehículo a baja
velocidad o mientras estaciona.
•Vista superior
La vista superior exhibe una imagen del vehículo directamente d esde arriba en el centro
de la exhibición combinando las imágenes tomadas desde las cuat ro cámaras en todos
lados del vehículo. La vista superior se muestra en el lado der echo (volante a la
izquierda) / lado izquierdo (volante a la derecha) de la pantal la cuando se muestra la
imagen de la pantalla de vista delantera o vista trasera. La vi sta superior ayuda al
conductor a comprobar el área situada alrededor del vehículo cu ando el vehículo se
conduce hacia delante y hacia atrás.
•Vista delantera/vista delantera granangular
La imagen de la parte delantera del vehículo se muestra en el v isualizador central.
La vista de la parte delantera ayuda al conductor a comprobar l a parte delantera del
vehículo al visualizar las línea s de guía en la imagen mostrada obtenida desde la parte
delantera del vehículo.
•Vista lateral
Las imágenes obtenidas de lado delantero izquierdo y derecho de l vehículo se muestran
en el visualizador central.
La vista lateral ayuda al conductor a comprobar los laterales d el vehículo al visualizar las
líneas de guía en la imagen mostrada obtenida desde la parte de lantera izquierda y derecha
del vehículo.
•Vista trasera/vista panorámica trasera
La imagen de la parte trasera del vehículo se muestra en el vis ualizador central.
La imagen de la parte trasera ayuda al conductor a comprobar la parte trasera del vehículo
al visualizar las líneas de guía en la imagen mostrada obtenida desde la parte trasera del
vehículo.
•Sensor de estacionamiento
Si hubiese cualquier obstáculo cerca del vehículo mientras se m uestra la vista superior/
vista lateral, se encenderá una indicación de detección de obst áculo en el parachoques en
el visualizador central.
Los sensores de estacionamiento usan sensores ultrasónicos para detectar obstrucciones
alrededor del vehículo cuando se conduce el vehículo a baja vel ocidad como al estacionar
el vehículo en un garaje o en paralelo, y notifica al conductor de la distancia aproximada
desde el vehículo al obstáculo alrededor usando un sonido y una indicación de detección
de obstáculo.
Consulte la sección Sistema de sensor de estacionamiento en la página 4-297.
•Alerta trasera de velocidad del tráfico (RCTA)
Al conducir
i-ACTIVSENSE
*Algunos modelos4-225
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

Si existe la posibilidad de una colisión con un vehículo que se aproxima mientras se
muestra la vista trasera/vista panorámica trasera, se muestra u na advertencia en el
visualizador central.
La alerta de tránsito cruzando atr ás (RCTA) usa sensores de radar (traseros) para detectar
vehículos que se aproximan desde atrás, por el lado izquierdo y derecho del vehículo, y
ayudan al conductor a verificar la parte de atrás del vehículo mientras usa la marcha atrás
haciendo destellar los indicadores de advertencia de monitoreo de punto ciego (BSM) y
activando la advertencia sonora.
Consulte la sección Alerta de tránsito cruzando atrás (RCTA) en la página 4-154.
Alcance del monitor de vista de 360°
: Cámaras
: Sensores ultrasónicos
: Sensores de radar (traseros)
ADVERTENCIA
Confirme siempre la seguridad de la zona que rodea el vehículo con los espejos retrovisores y
directamente con los ojos mientras conduce.
El monitor de vista de 360° es un dispositiv o auxiliar que ayuda al conductor a comprobar la
seguridad del área situada alrededor del vehículo.
Al conducir
i-ACTIVSENSE
4-226
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37
