Aanbrengen van
wijzigingen en
aanvullende apparatuur
▼Aanbrengen van wijzigingen en
aanvullende apparatuur
Mazda kan niet garant staan voor de
juiste werking van het
startblokkeersysteem en het
anti-diefstal beveiligingssysteem als er
wijzigingen aan het systeem zijn
aangebracht of als er aanvullende
apparatuur is aangesloten.
OPGELET
Om beschadiging van de auto te
voorkomen, geen wijzigingen aan het
systeem aanbrengen of aanvullende
apparatuur op het
startblokkeersysteem en het
anti-diefstal beveiligingssysteem of de
auto aansluiten.
Start-blokkeersysteem
▼Start-blokkeersysteem
Het start-blokkeersysteem zorgt ervoor
dat de motor enkel kan worden gestart
met een sleutel die door het systeem
herkend wordt.
Als iemand probeert de motor te
starten met een sleutel die niet wordt
herkend, zal de motor niet starten,
hetgeen autodiefstal helpt voorkomen.
Neem contact op met een deskundige
reparateur (bij voorkeur een officiële
Mazda-reparateur) als u een probleem
hebt met het start-blokkeersysteem of
de sleutel.
OPGELET
¾Veranderingen of modificaties die
niet uitdrukkelijk zijn goedgekeurd
door de partij die verantwoordelijk is
voor de compliantie kunnen de
garantie op de apparatuur ongeldig
maken.
¾Volg onderstaande instructies om
beschadiging van de sleutel te
voorkomen:
¾Laat de sleutel niet vallen.
¾Laat de sleutel niet nat worden.
¾Stel de sleutel niet bloot aan
magnetische velden van enigerlei
aard.
¾Stel de sleutel niet bloot aan hoge
temperaturen op plaatsen zoals
het dashboard of de motorkap,
onder direct zonlicht.
Alvorens te gaan rijden
Beveiligingssysteem
3-54

¾Als de motor niet met de correcte
sleutel gestart kan worden en het
beveiligingssysteemindicatielampje
blijft branden of knipperen, is er
mogelijk een defect in het systeem.
Raadpleeg een deskundige
reparateur (bij voorkeur een officiële
Mazda-reparateur).
OPMERKING
xDe sleutels bevatten een unieke
elektronische code. In verband
hiermee en om veiligheidsredenen is
er een wachttijd voor het verkrijgen
van een vervangende sleutel. Deze
sleutels zijn uitsluitend verkrijgbaar
via een
officiële Mazda reparateur.
xHoud steeds een reservesleutel bij de
hand voor het geval er een sleutel
verloren raakt. Raadpleeg in het
geval van verlies van een sleutel zo
spoedig mogelijk een
officiële
Mazda reparateur.
xAls u een sleutel verliest, zal een
officiële Mazda reparateur de
elektronische codes van uw
resterende sleutels en het
start-blokkeersysteem opnieuw
instellen. Breng alle resterende
sleutels naar een officiële Mazda
reparateur om deze opnieuw te laten
instellen.
Starten van uw auto met een sleutel
waarvan de code niet opnieuw is
ingesteld zal niet mogelijk zijn.
▼Werking
OPMERKING
xDe kans bestaat dat de motor niet
start en dat het
beveiligingssysteemindicatielampje
brandt of knippert als de sleutel op
plaatsen gelegd wordt waar het
moeilijk is voor het systeem het
signaal te ontvangen, zoals op het
instrumentenpaneel of in het
dashboardkastje. Breng de sleutel
naar een plaats binnen het
signaalbereik, zet het contact uit en
start vervolgens de motor opnieuw.
xHet is mogelijk dat uw
start-blokkeersysteem storing
ondervindt van signalen van een TV
of radiozender, van zend/ontvang
apparatuur of van een mobiele
telefoon. Als u de juiste sleutel
gebruikt en u de motor niet kunt
starten, het
beveiligingssysteemindicatielampje
controleren.
In staat van paraatheid brengen
Het systeem is in staat van paraatheid
wanneer het contact vanuit ON op uit
gezet wordt.
Het
beveiligingssysteemindicatielampje in
de instrumentengroep knippert elke 2
seconden totdat het systeem buiten
werking gesteld wordt.
Buiten werking stellen
Het systeem wordt buiten werking
gesteld wanneer het contact met
behulp van de correcte
Alvorens te gaan rijden
Beveiligingssysteem
3-55

Instrumentengroep en
display
▼Instrumentengroep en display

ƒInstrumentengroep....... pagina 4-23
„Active Driving Display.....................
................................... pagina 4-43
Instrumentengroep
▼Instrumentengroep

ƒToerenteller................. pagina 4-23
„Multi-informatiedisplay ..................
................................... pagina 4-25
…Motorkoelvloeistoftemperatuurmet
er................................ pagina 4-27
†Brandstofmeter............ pagina 4-28
‡Dashboardverlichtingsschakelaar.....
................................... pagina 4-29
ˆSnelheidsmeter............ pagina 4-23
‰TRIP Schakelaar............ pagina 4-27
▼Snelheidsmeter
De snelheidsmeter geeft de rijsnelheid
van de auto aan.
▼Toerenteller
De toerenteller geeft het
motortoerental in duizenden
omwentelingen per minuut (omw/
min) aan.
OPGELET
Laat de motor niet met de naald van
de toerenteller in de RODE ZONE
draaien.
Tijdens het rijden
Instrumentengroep en display
4-23

OPMERKING
xNa het bijtanken van brandstof kan
het enige tijd duren voordat de
indicator stabiel wordt. Bovendien
kan bij het rijden op hellingen of in
bochten de indicator afwijken als
gevolg van de beweging van de
brandstof in de tank.
xDe richting van de pijl () geeft
aan dat de afsluitklep van de
brandstoftankdop zich aan de
linkerzijde van de auto bevindt.
▼Dashboardverlichting
(Zonder automatische
verlichtingsregeling)
Wanneer de verlichting wordt
ingeschakeld met het contact in de
stand ON, wordt de helderheid van de
dashboardverlichting gedimd.
(Met automatische
verlichtingsregeling)
Wanneer de verlichting wordt
ingeschakeld met het contact in de
stand ON, wordt de helderheid van de
dashboardverlichting gedimd.
Wanneer de lichtsensor echter
bespeurt dat de omgeving helder is,
zoals wanneer de verlichting overdag
wordt ingeschakeld, dimt de
dashboardverlichting niet.
OPMERKING
x(Met automatische
verlichtingsregeling)
Wanneer het contact in de vroege
avond of bij schemering in de stand
ON wordt gezet, wordt de
dashboardverlichting gedurende
enkele seconden gedimd totdat de
lichtsensor de helderheid van de
omgeving bespeurt. Het is echter
mogelijk dat na het bespeuren van
de helderheid de dimmer wordt
uitgeschakeld.
xWanneer de verlichting wordt
ingeschakeld, gaat het
verlichting-aan indicatielampje in de
instrumentengroep branden.
Zie Koplampen op pagina 4-62.
De helderheid van de
instrumentenpaneel- en
dashboardverlichtingen kunnen
afgesteld worden door het indrukken
van de
dashboardverlichtingsschakelaar terwijl
de dashboardverlichting is gedimd.
xDruk op de + schakelaar om de
helderheid te vergroten.
xDruk op de - schakelaar om de
helderheid te verminderen. Wanneer
op de - schakelaar wordt gedrukt
terwijl de instrumentengroep
maximaal is gedimd, wordt een
geluid geactiveerd om u erop te
wijzen dat de huidige
dimmerinstelling de maximale
instelling is.

1. Helder
2. Gedimd
Functie voor uitschakelen van de
verlichtingsdimmer
De verlichtingsdimmer kan
uitgeschakeld worden door het
indrukken van de + schakelaar terwijl
de instrumentengroep maximaal is
gedimd en het contact in wordt
Tijdens het rijden
Instrumentengroep en display
4-29

Modus voor
handbediende
overschakeling
▼Modus voor handbediende
overschakeling
De modus voor handbediende
overschakeling geeft u het gevoel met
een auto met handgeschakelde
versnellingsbak te rijden doordat u de
keuzehendel handmatig kunt
bedienen. Dit maakt dat u het
motortoerental en het koppel naar de
aangedreven wielen kunt regelen,
precies zoals bij een handgeschakelde
versnellingsbak, in het geval meer
controle gewenst is.
Voor het overschakelen naar de modus
voor handbediende overschakeling , de
keuzehendel van D naar M
verplaatsen.

OPMERKING
xDoor tijdens het rijden te veranderen
naar de modus voor handbediende
wordt de transmissie niet
beschadigd.
xAls u overgaat naar de modus voor
handbediende overschakeling
wanneer de auto tot stilstand is
gebracht, zal de versnelling
overschakelen naar M1.
xAls u bij het rijden in bereik D, 5e
versnelling/6e versnelling, overgaat
naar de modus voor handbediende
overschakeling zonder het gaspedaal
in te trappen, zal de versnelling
overschakelen naar M4/M5.
Om terug te keren naar de
automatische overschakelfunctie, de
hendel van M naar D verplaatsen.
▼Indicatielampjes
1. Indicatie voor handbediende
overschakeling
2. Versnellingspositie-indicatie
Indicatie voor handbediende
overschakeling
In de modus voor handbediende
overschakeling gaat de “M” van het
schakelstandindicatielampje in het
dashboard branden.
Versnellingspositie-indicatie
Het nummer voor de gekozen
versnelling gaat branden.

OPMERKING
xAls tijdens het rijden met hoge
snelheden de versnellingen niet
teruggeschakeld kunnen worden,
gaat de versnellingspositie-indicatie
tweemaal knipperen om aan te
geven dat de versnellingen niet
teruggeschakeld kunnen worden (om
de transmissie te beschermen).
Tijdens het rijden
Automatische transmissie
4-53

BSM waarschuwingsindicatielampjes
De BSM
waarschuwingsindicatielampjes zijn
aangebracht op de linker- en
rechterportierspiegels. De
waarschuwingsindicatielampjes gaan
branden wanneer een voertuig wordt
bespeurd dat op een naastgelegen
rijstrook van achteren nadert.
Wanneer het contact op ON wordt
gezet, gaat het
waarschuwingsindicatielampje
kortstondig branden en vervolgens na
enkele seconden uit.
Functie voor uitschakelen van de
verlichtingsdimmer
Als de BSM
waarschuwingsindicatielampjes gaan
branden wanneer de positielampen
zijn ingeschakeld, wordt de helderheid
van de BSM
waarschuwingsindicatielampjes
gedimd.
Als de BSM
waarschuwingsindicatielampjes
moeilijk te zien zijn als gevolg van
verblinding door het licht van de
omgeving bij het rijden op met sneeuw
bedekte wegen of bij mist, op de
dimmeruitschakeltoets drukken om de
dimmer uit te schakelen en de
helderheid van de BSM
waarschuwingsindicatielampjes te
vergroten wanneer deze gaan branden.
Zie Dashboardverlichting op pagina
4-29.
Display-indicator
Het gedetecteerde naderende voertuig
en de waarschuwing worden in de
multi-informatiedisplay en Active
Driving Display getoond (modellen
met Active Driving Display).
Multi-informatiedisplay
Active Driving Display (modellen met
Active Driving Display)
Wanneer een naderend voertuig wordt
gedetecteerd, wordt de gedetecteerde
richting getoond met behulp van een
detectie-indicator (wit). Bovendien, als
een voertuig is gedetecteerd en de
richtingaanwijzerhendel wordt
bediend om een rijstrookverandering
aan te geven, verandert de
waarschuwingsindicator op de display
van kleur (oranje).
BSM waarschuwingszoemer
De BSM waarschuwingszoemer wordt
geactiveerd gelijktijdig met het
knipperen van een BSM
waarschuwingsindicatielampje.
Tijdens het rijden
i-ACTIVSENSE
4-125

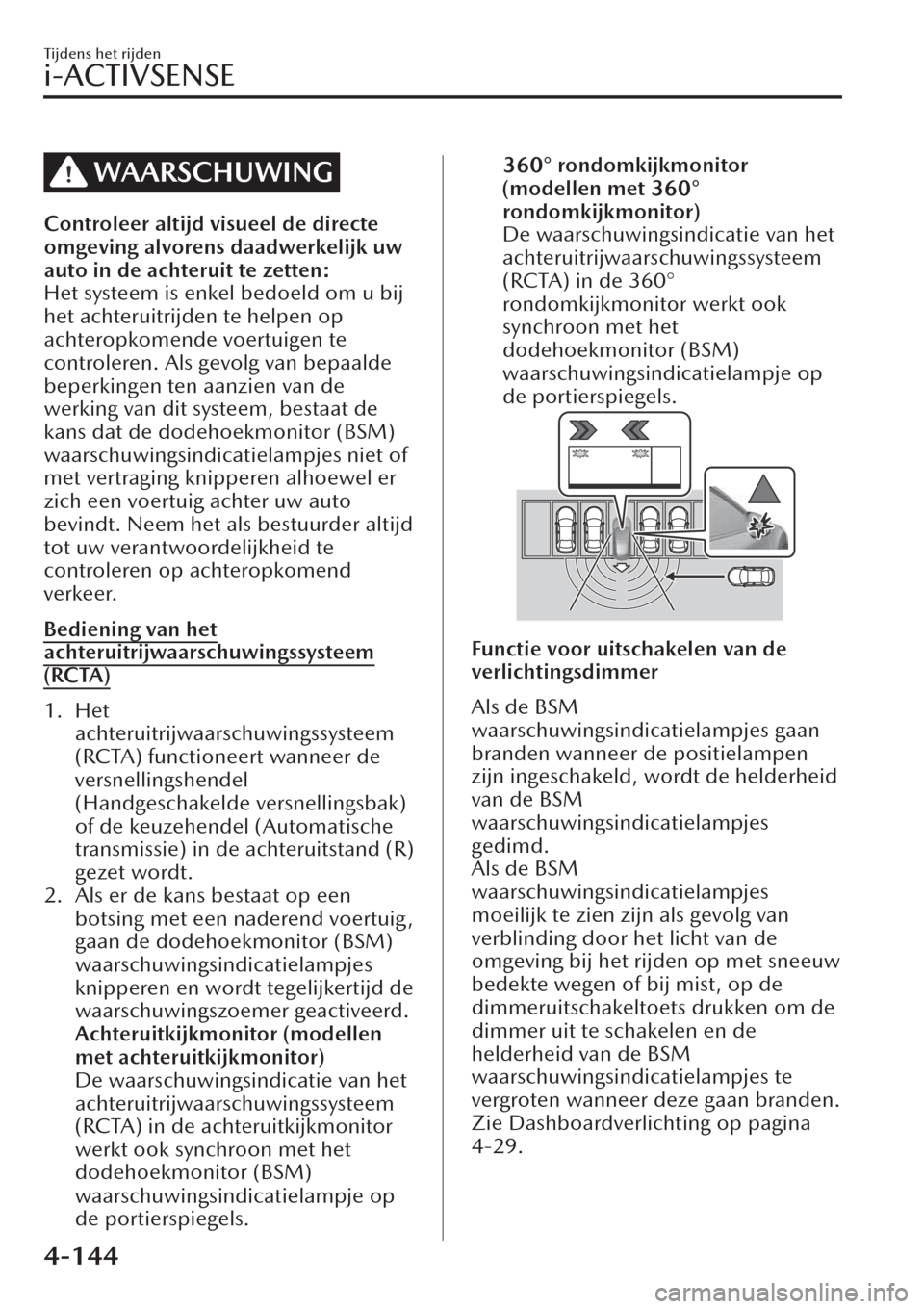

WAARSCHUWING
Controleer altijd visueel de directe
omgeving alvorens daadwerkelijk uw
auto in de achteruit te zetten:
Het systeem is enkel bedoeld om u bij
het achteruitrijden te helpen op
achteropkomende voertuigen te
controleren. Als gevolg van bepaalde
beperkingen ten aanzien van de
werking van dit systeem, bestaat de
kans dat de dodehoekmonitor (BSM)
waarschuwingsindicatielampjes niet of
met vertraging knipperen alhoewel er
zich een voertuig achter uw auto
bevindt. Neem het als bestuurder altijd
tot uw verantwoordelijkheid te
controleren op achteropkomend
verkeer.
Bediening van het
achteruitrijwaarschuwingssysteem
(RCTA)
1. Het
achteruitrijwaarschuwingssysteem
(RCTA) functioneert wanneer de
versnellingshendel
(Handgeschakelde versnellingsbak)
of de keuzehendel (Automatische
transmissie) in de achteruitstand (R)
gezet wordt.
2. Als er de kans bestaat op een
botsing met een naderend voertuig,
gaan de dodehoekmonitor (BSM)
waarschuwingsindicatielampjes
knipperen en wordt tegelijkertijd de
waarschuwingszoemer geactiveerd.
Achteruitkijkmonitor (modellen
met achteruitkijkmonitor)
De waarschuwingsindicatie van het
achteruitrijwaarschuwingssysteem
(RCTA) in de achteruitkijkmonitor
werkt ook synchroon met het
dodehoekmonitor (BSM)
waarschuwingsindicatielampje op
de portierspiegels.
360° rondomkijkmonitor
(modellen met 360°
rondomkijkmonitor)
De waarschuwingsindicatie van het
achteruitrijwaarschuwingssysteem
(RCTA) in de 360°
rondomkijkmonitor werkt ook
synchroon met het
dodehoekmonitor (BSM)
waarschuwingsindicatielampje op
de portierspiegels.
Functie voor uitschakelen van de
verlichtingsdimmer
Als de BSM
waarschuwingsindicatielampjes gaan
branden wanneer de positielampen
zijn ingeschakeld, wordt de helderheid
van de BSM
waarschuwingsindicatielampjes
gedimd.
Als de BSM
waarschuwingsindicatielampjes
moeilijk te zien zijn als gevolg van
verblinding door het licht van de
omgeving bij het rijden op met sneeuw
bedekte wegen of bij mist, op de
dimmeruitschakeltoets drukken om de
dimmer uit te schakelen en de
helderheid van de BSM
waarschuwingsindicatielampjes te
vergroten wanneer deze gaan branden.
Zie Dashboardverlichting op pagina
4-29.
Tijdens het rijden
i-ACTIVSENSE
4-144

Afstelling van de luchtstroomrichting
1. Knop

Achterste luchtroosters
*
Luchtrooster open/dicht
1. Regelknop
2. Openen
3. Sluiten

Afstelling van de luchtstroomrichting
1. Knop
▼Kiezen van de luchtstroomfunctie
Dashboardluchtroosters
1. Met achterste luchtroosters

Dashboard- en vloerluchtroosters
1. Met achterste luchtroosters

Vloerluchtroosters
1. Met achterste luchtroosters

Interieurvoorzieningen
Klimaatregelsysteem
5-4*Bepaalde modellen.
