2019 Hyundai Tucson sensor

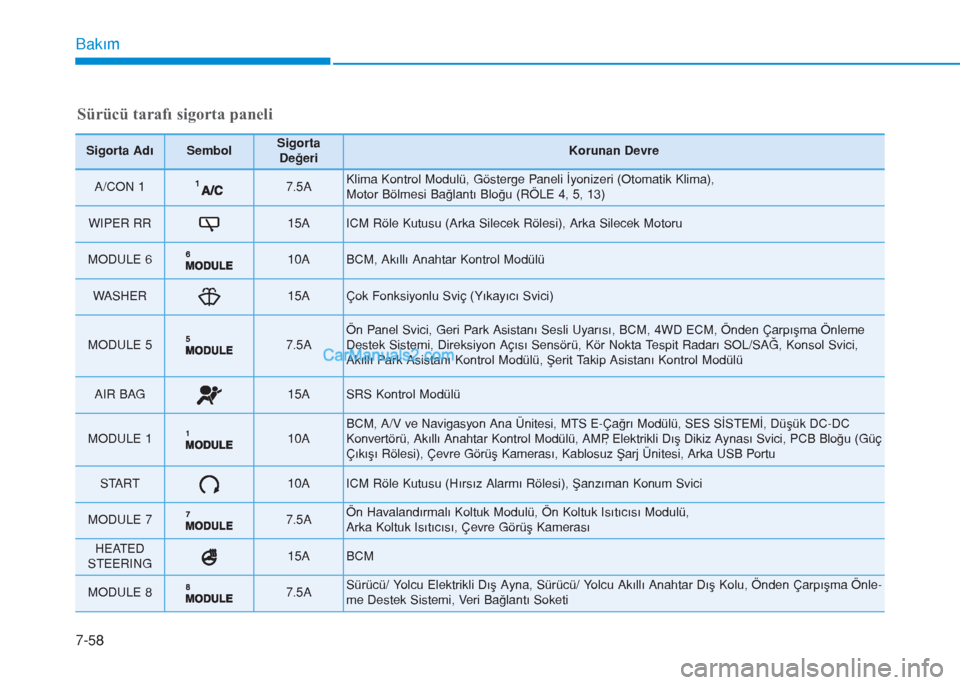

7-58
Bakım
Sürücü tarafı sigorta paneli
Sigorta AdıSembolSigorta
DeğeriKorunan Devre
A/CON 1 7.5A Klima Kontrol Modulü, Gösterge Paneli İyonizeri (Otomatik Klima),
Motor Bölmesi Bağlantı Bloğu (RÖLE 4, 5, 13)
WIPER RR15A ICM Röle Kutusu (Arka Silecek Rölesi), Arka Silecek Motoru
MODULE 6 10A BCM, Akıllı Anahtar Kontrol Modülü
WASHER 15A Çok Fonksiyonlu Sviç (Yıkayıcı Svici)
MODULE 5 7.5A Ön Panel Svici, Geri Park Asistanı Sesli Uyarısı, BCM, 4WD ECM, Önden Çarpışma Önleme
Destek Sistemi, Direksiyon Açısı Sensörü, Kör Nokta Tespit Radarı SOL/SAĞ, Konsol Svici,
Akıllı Park Asistanı Kontrol Modülü, Şerit Takip Asistanı Kontrol Modülü
AIR BAG15A SRS Kontrol Modülü
MODULE 1 10A BCM, A/V ve Navigasyon Ana Ünitesi, MTS E-Çağrı Modülü, SES SİSTEMİ, Düşük DC-DC
Konvertörü, Akıllı Anahtar Kontrol Modülü, AMP, Elektrikli Dış Dikiz Aynası Svici, PCB Bloğu (Güç
Çıkışı Rölesi), Çevre Görüş Kamerası, Kablosuz Şarj Ünitesi, Arka USB Portu
START 10A ICM Röle Kutusu (Hırsız Alarmı Rölesi), Şanzıman Konum Svici
MODULE 7 7.5A Ön Havalandırmalı Koltuk Modulü, Ön Koltuk Isıtıcısı Modulü,
Arka Koltuk Isıtıcısı, Çevre Görüş Kamerası
HEATED
STEERING15A BCM
MODULE 8 7.5A Sürücü/ Yolcu Elektrikli Dış Ayna, Sürücü/ Yolcu Akıllı Anahtar Dış Kolu, Önden Çarpışma Önle-
me Destek Sistemi, Veri Bağlantı Soketi

7-59
7
Bakım
Sürücü tarafı sigorta paneli
Sigorta AdıSembolSigorta DeğeriKorunan Devre
MODULE 4 7.5A
Klima Kontrol Modülü, ATM Vites Kolu AYD., Far SOL/SAĞ, A/V ve Navigasyon Ana Ünitesi,
Elektro Kromlu Ayna, AMP, Kavrama Sensörü, Ön Konsol Svici, Çok Amaçlı Kontrol Soketi,
Otomatik Far Yükseklik Ayar Cihazı Modülü, MTS E-Çağrı Modülü, Ön Havalandırmalı Koltuk
Modülü, Düşük DC-DC Konvertörü, Ön Koltuk Isıtıcı Modülü, Arka Koltuk Isıtıcısı,
Sürücü Perde Hava Yastığı
A/BAG IND 7.5A Gösterge Paneli, Orta Göğüs Paneli Svici
MODULE 3 10A BCM, ATM Vites Kolu, Stop Lambası Svici
SMART KEY115A Akıllı Anahtar Kontrol Modülü
4WD 20A 4WD ECM
TAILGATE
OPEN10A Bagaj Kapağı Rölesi
S/HEATER RR15A Arka Koltuk Isıtıcı
MDPS 7.5A MDPS Ünitesi
SMART KEY 3 7.5A Akıllı Anahtar Kontrol Modülü, İmmobilizer Modülü
CLUSTER 7.5A Gösterge Paneli
SMART KEY 2 10A Akıllı Anahtar Kontrol Modülü, Çalıştırma/Durdurma Düğmesi Svici, İmmobilizer Modülü
MULTI MEDIA 15A SES SİSTEMİ, A/V ve Navigasyon Ana Ünitesi, Düşük DC/DC Konvertör

7-60
Bakım
Sürücü tarafı sigorta paneli
Sigorta AdıSembolSig. DeğeriKorunan Devre
INTERIOR
LAMP10A Kontak Anahtarı AYDN. ve Kapı Uyarı Svici, Bagaj Lambası, Torpido Gözü Lambası, Tavan
Konsolu Lambası, Kabin Lambası, Ön Makyaj Lambası SOL/SAĞ, Arka Kişissel Lamba
SOL/SAĞ, Kablosuz Şarj Ünitesi
DOOR LOCK 20A Kapı Kilitlele Rölesi, Kapı Kilit Açma Rölesi,
ICM Röle Kutusu (Sabit Kilitleme Rölesi)
SUNROOF220A Panoramik Açılır Tavan
POWER
OUTLET 20A Ön Priz ve Çakmak, Ön Priz #2
BRAKE
SWITCH 7.5A Akıllı Anahtar Kontrol Modülü, Stop Lambası Svici
MEMORY 2 10A BCM, Yağmur Sensörü, Konsol Svici, Güvenlik GÖST. Klima Kontrol Modülü, Gösterge Paneli,
ICM Röle Kutusu (Dış Ayna Açma/Katlama Rölesi)
MEMORY 1MEMORY110A MTS E-Çağrı Modülü
P/SEAT
(PASS)30A Yolcu Koltuğu Manuel Svici
S/HEATER
FRT 20A Ön Havalandırmalı Koltuk Kontrol Modülü, Ön Koltuk Isıtıcısı Kontrol Modülü
MODULE 2 20A PCB Bloğu (Sigorta - F44/F45/F49/F50/F52/F53)
SUNROOF120A Panoramik Açılır Tavan
RR FOG10A ICM Rölesi Kutusu (Arka Sis Lambası Rölesi)

7-67
7
Bakım
Motor bölmesi ana sigorta paneli (PCB Bloku)
Sigorta AdıSembolSig. DeğeriKorunan Devre
SİGOR-
TA
DCU 3DCU315A Dozaj Kontrol Ünitesi
DCU2/
E-CVVT220A DCU2 : Dozaj Kontrol Ünitesi
E-CVVT2 : PCM
DCU1/
E-CVVT120A DCU1 : Dozaj Kontrol Ünitesi
E-CVVT1 : PCM
WIPER FRT125A Ön Silecek Motoru
TCU 115A G4NA : PCM
G4FJ/D4HA : TCM
A/C COMP10AMotor Bölmesi Bağlantı Bloğu (RÖLE 3)
ECU 320A G4NA/G4FD : PCM/ECM, G4FJ: ECM/TCM, G4KJ : PCM
HORN15A Korna Rölesi
BATTERY
MANAGEMENT10A Akü Sensörü
SENSOR 210A
G4NA: Yağ Kontrol Valfi No. 1/2, Eksantrik Mili Konum Sensörü No. 1/2, Boşaltma
Kontrolü Solenoid Valfi, MOT/BÖL Bağlantı Kutusu (Röle 3), Değişken
Emme Solenoid Valfi
G4FD/G4FJ: Yağ Kontrol Valfi No. 1/2, Yağ Seviye Sensörü (G4FD), Boşaltma
Kontrolü Solenoid Valfi, MOT/BÖL Bağlantı Kutusu (Röle 3)
D4HA/D4FE: Krank Mili Konumu Sensörü (D4HA), EGR Soğutma Bypass Solenoid Valfi
(D4HA), Stop Lambası Svici, MOT/BÖL Bağlantı Kutusu (Röle 3/6/14)
G4KJ : Yağ Kontrol Valfi, Boşaltma Kontrolü Solenoid Valfı, Değişken Emme
Solenoid Valfi, MOT/BÖL Bağlantı Kutusu (Röle 3)

7-68
Bakım
Sigorta AdıSembolSigorta
DeğeriKorunan Devre
SİGOR-
TA
SENSOR 115A
G4NA/G4KJ: Oksijen Sensörü (Yukarı/Aşağı)
G4FD: PCM/ECM, Oksijen Sensörü (Yukarı/Aşağı)
G4FJ: ECM, Oksijen Sensörü (Yukarı/Aşağı)
D4HA/D4FE: Elektronik VGT Aktüatörü (D4HA), Lambda Sensörü No. 1/2, PM
Sensörü, Hava Akış Sensörü (D4FE), Yakıt Basıncı Düzenleme Valfi
(D4HA), Yağ Pompası Solenoid Valfi (D4FE), Stop Lambası Svici (D4FE)
ECU 220A G4NA/G4FD: Ateşleme Bobini No. 1/2/3/4, Kondansatör, G4FJ : Ateşleme Bobini
No.1/2/3/4, D4HA/D4FE : ECM
ECU 515A G4FD : PCM/ECM, G4FJ : ECM
ECU 415A G4NA/G4FD : PCM/ECM, G4FJ/D4HA/D4FE : ECM, G4KJ : PCM
SENSOR 310A
G4NA/G4FD/G4KJ: Enjektör No. 1/2/3/4 (G4NA), MOT/BÖL Bağlantı Kutusu (Röle
1, Röle 9)
G4FJ: RCV Kontrolü Solenoid Valfi, Fren Takviyesi Vakum Basınç Svici, Motor
Bölmesi Bağlantı Kutusu (Röle 1, Röle 9)
D4HA/D4FE: Hava Akış Sensörü (D4HA), Yağ Pompası Solenoid Valfi (D4HA),
Motor Bölmesi Bağlantı Kutusu (Röle 1, Röle 9), Elektronik VGT
Aktüatörü (D4FE)
H/LP
WASHER20AMotor Bölmesi Bağlantı Bloğu (RÖLE 12)
DEICER15A Motor Bölmesi Bağlantı Bloğu (RÖLE 8)
Motor bölmesi ana sigorta paneli (PCB Bloku)

7-69
7
Bakım
Sigorta AdıSembolSigorta
DeğeriKorunan Devre
SİGOR-
TA
FUEL
PUMPFUEL
PUMP20A Motor Bölmesi Bağlantı Bloğu (RÖLE 14)
MODULE 17.5A Kızdırma Rölesi Ünitesi, Yakıt Filtresi Uyarı Sensörü,
Motor Bölmesi Bağlantı Bloğu (RÖLE 10)
B/ALARM
HORN10A Motor Bölmesi Bağlantı Bloğu (RÖLE 7)
ACTIVE
HOOD10AG4FD/G4FJ/D4HA/D4FE : Aktif Kaput Kaldırma Kontrol Modülü
ABS 310A ABS Kumanda Modülü, ESP Kumanda Modülü
MODULE 215A G4FJ : Vamum Pompası
POWER
OUTLET
FRTPOWER
OUTLET
FRT20AÖn Priz & Çakmak
ECU 610A
G4NA/G4FD : ECM/PCM
G4FJ : ECM
D4HA/D4FE : ECM, Yağ Seviyesi Sensörü
G4KJ : PCM
Motor bölmesi ana sigorta paneli (PCB Bloku)

7-90
Bakım
Yüksek basınçlı yıkama
• Yüksek basınçlı yıkayıcılar kullanıl-
dığında, araçtan yeterli uzaklıkta
olmasına dikkat ediniz.
Yetersiz mesafe veya aşırı basınç,
bileşende hasara ya da suyun sız-
masına yol açabilir.
• Kameraya, sensörlere veya yakın
bölgelerine yüksek basınçlı su püs-
kürtmeyiniz. Yüksek basınçlı su-
dan uygulanan şok nedeniyle cihaz
normal çalışmayabilir.
• Meme ucunu körüklere (lastik ya
da plastik kapaklar) veya soketlere
yakın tutmayınız. Bunlar yüksek
basınçlı su ile temasa gelirse hasar
görebilir.• Motor bölümünün su ile yıkan-
ması burada yer alan elektrik
devrelerinin arıza yapmasına ne-
den olabilir.
• Suyun veya diğer sıvıların aracın
içindeki elektrikli/elektronik par-
çalarla temas etmesine asla izin
vermeyiniz. Aksi halde bunlar
hasar görebilecektir.Mat boyalı araç (varsa)
Aracınızın yüzeyine zarar verebile-
ceği için döner fırçalarla yıkama
yapan otomatik araç yıkama maki-
naları kullanılmamalıdır. Araç yü-
zeyini yüksek sıcaklıkla yıkayan
buharlı temizleyici, çıkartılması
zor olan yaprak parçalarının kal-
ması ve yağın yapışmasına sebep
olabilir.
Aracınızı yıkarken yumuşak bir
bez (ör. mikrofiber havlu veya
sünger) kullanınız ve mikrofiber
havlu ile kurulayınız. Aracınızı elle
yıkama sırasında wax ile cilalama
yapan bir temizleyici kullanmama-
lısınız. Araç yüzeyi çok kirli (kum,
kir, toz, pislik, vs.) ise, aracı yıka-
madan önce suyla yüzeyi temizle-
yiniz.
NOT
NOT
OTL078049

F-4
Değişken direksiyon modu ...........................................5-82
Dış aydınlatma ............................................................3-110
Dış bakım......................................................................7-89
Dış bakım ...................................................................7-89
İç bakım .....................................................................7-96
Dış dikiz aynası ............................................................3-29
Dış görünüş .....................................................................1-2
Dış özellikler.................................................................3-42
Kaput..........................................................................3-42
Yakıt dolum kapağı ...................................................3-44
Portbagaj ..................................................................3-183
Direksiyon simidi .........................................................3-22
Elektrik Destekli Hidrolik Direksiyon (EPS) ............3-22
Yükseklik ayarlı direksiyon/Teleskopik direksiyon ..3-23
Isıtmalı direksiyon simidi ..........................................3-24
Korna .........................................................................3-24
Disk fren aşınma göstergesi .........................................5-44
Dört tekerlek çekişli (4WD) .........................................5-67
4WD'nin çalışması .....................................................5-69
Acil önlemler .............................................................5-73
Devrilme tehlikesini azaltmak ...................................5-74
Dörtlü flaşör sistemi .......................................................6-2
Dur&Kalk sistemi olan akıllı hız sabitleyici ..............5-142
Akıllı hız sabitleyici svici ........................................5-142
Akıllı Hız Sabitleyici hızı ........................................5-143Akıllı Hız Sabitleyici Takip Mesafesi .....................5-149
Öndeki araca olan mesafeyi algılayan sensör..........5-152
Akıllı Hız sabitleyici (Cruise) sistemi
hassasiyetinin ayarlanması ...................................5-154
Hız Sabitleyici moduna dönülmesi ..........................5-155
Sistem kısıtlamaları .................................................5-155
Düşük üre uyarı mesajı ...............................................7-102
Düşük Vakum Desteği (LVA)......................................5-66
Düz şanzıman ...............................................................5-20
Düz şanzımanın çalışması .........................................5-20
İyi sürüş teknikleri .....................................................5-22
Egzoz emisyon kontrol sistemi.....................................7-97
El freni ..........................................................................7-28
El freni (el tipi) .............................................................5-44
Elbise askısı ................................................................3-178
Elektrik destekli frenler ................................................5-43
Elektrik Destekli Hidrolik Direksiyon (EPS) ...............3-22
Elektrikli bagaj kapağı..................................................3-49
Elektronik Denge Kontrolü (ESC) ...............................5-58
Elektronik El Freni (EPB) ............................................5-46
Emisyon kontrol sistemi ...............................................7-99
Karter emisyon kontrol sistemi .................................7-99
Buhar emisyon kontrol sistemi ..................................7-99
Egzoz emisyon kontrol sistemi ................................7-100
Seçici Katalitik İndirgeme .......................................7-104
