Das Gurtstraffersystem besteht im
Wesentlichen aus den folgenden
Komponenten. Deren Einbaulage ist
in der Abbildung](/manual-img/35/16305/w960_16305-93.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Das Gurtstraffersystem besteht im
Wesentlichen aus den folgenden
Komponenten. Deren Einbaulage ist
in der Abbildung")
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V

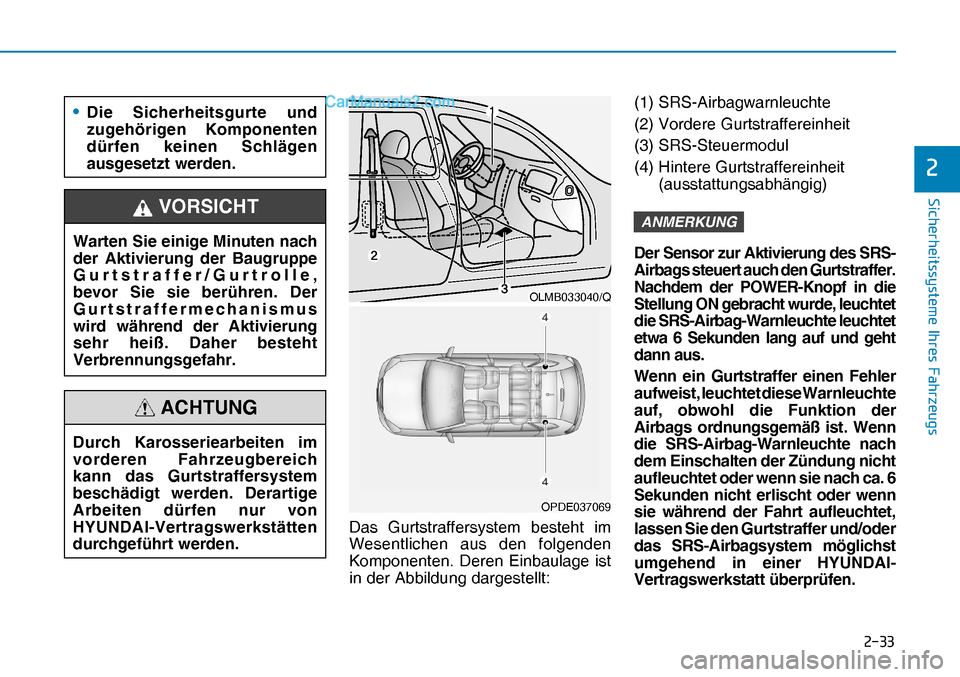

Das Gurtstraffersystem besteht im
Wesentlichen aus den folgenden
Komponenten. Deren Einbaulage ist
in der Abbildung dargestellt:(1) SRS-Airbagwarnleuchte
(2) Vordere Gurtstraffereinheit
(3) SRS-Steuermodul
(4) Hintere Gurtstraffereinheit
(ausstattungsabhängig)
ANMERKUNG
Der Sensor zur Aktivierung des SRS-
Airbags steuert auch den Gurtstraffer.
Nachdem der POWER-Knopf in die
Stellung ON gebracht wurde, leuchtet
die SRS-Airbag-Warnleuchte leuchtet
etwa 6 Sekunden lang auf und geht
dann aus.
Wenn ein Gurtstraffer einen Fehler
aufweist, leuchtet diese Warnleuchte
auf, obwohl die Funktion der
Airbags ordnungsgemäß ist. Wenn
die SRS-Airbag-Warnleuchte nach
dem Einschalten der Zündung nicht
aufleuchtet oder wenn sie nach ca. 6
Sekunden nicht erlischt oder wenn
sie während der Fahrt aufleuchtet,
lassen Sie den Gurtstraffer und/oder
das SRS-Airbagsystem möglichst
umgehend in einer HYUNDAI-
Vertragswerkstatt überprüfen.
• Die Sicherheitsgurte und
zugehörigen Komponenten
dürfen keinen Schlägen
ausgesetzt werden.
Warten Sie einige Minuten nach
der Aktivierung der Baugruppe
Gurtstraffer/Gurtrolle,
bevor Sie sie berühren. Der
Gurtstraffermechanismus
wird während der Aktivierung
sehr heiß. Daher besteht
Verbrennungsgefahr.
VORSICHT
Durch Karosseriearbeiten im
vorderen Fahrzeugbereich
kann das Gurtstraffersystem
beschädigt werden. Derartige
Arbeiten dürfen nur von
HYUNDAI-Vertragswerkstätten
durchgeführt werden.
ACHTUNG
OLMB033040/QOLMB033040/Q
OPDE037069OPDE037069
Page 98 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Gurte sorgfältig behandeln
Sicherheitsgurtsysteme dürfen
niemals zerlegt oder verändert
werden. Achten Sie auch im](/manual-img/35/16305/w960_16305-97.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Gurte sorgfältig behandeln
Sicherheitsgurtsysteme dürfen
niemals zerlegt oder verändert
werden. Achten Sie auch im")
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V

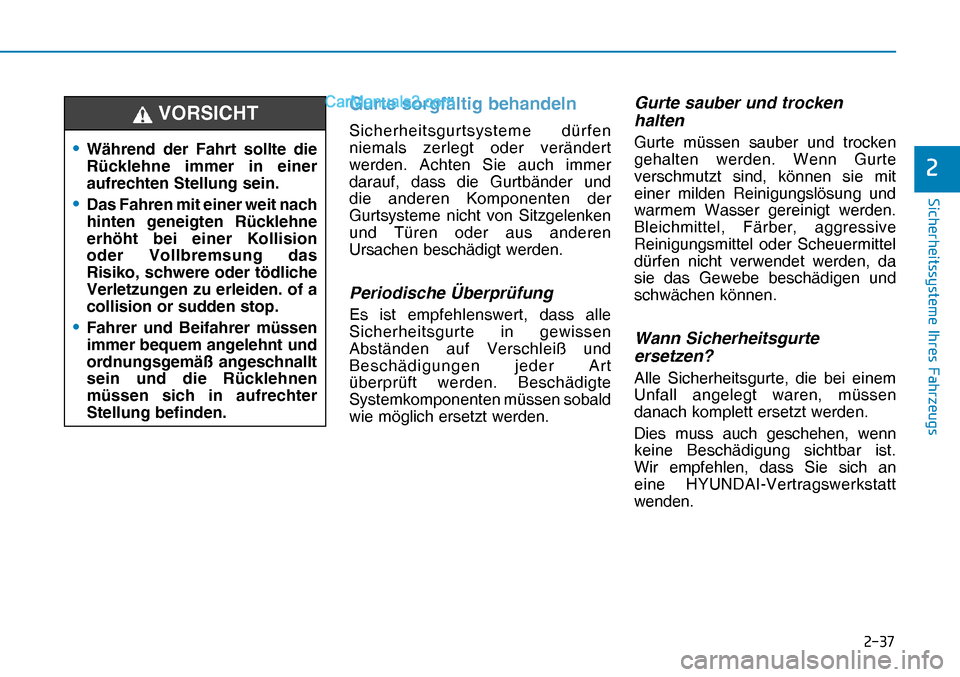

Gurte sorgfältig behandeln
Sicherheitsgurtsysteme dürfen
niemals zerlegt oder verändert
werden. Achten Sie auch immer
darauf, dass die Gurtbänder und
die anderen Komponenten der
Gurtsysteme nicht von Sitzgelenken
und Türen oder aus anderen
Ursachen beschädigt werden.
Periodische Überprüfung
Es ist empfehlenswert, dass alle
Sicherheitsgurte in gewissen
Abständen auf Verschleiß und
Beschädigungen jeder Art
überprüft werden. Beschädigte
Systemkomponenten müssen sobald
wie möglich ersetzt werden.
Gurte sauber und trocken
halten
Gurte müssen sauber und trocken
gehalten werden. Wenn Gurte
verschmutzt sind, können sie mit
einer milden Reinigungslösung und
warmem Wasser gereinigt werden.
Bleichmittel, Färber, aggressive
Reinigungsmittel oder Scheuermittel
dürfen nicht verwendet werden, da
sie das Gewebe beschädigen und
schwächen können.
Wann Sicherheitsgurte
ersetzen?
Alle Sicherheitsgurte, die bei einem
Unfall angelegt waren, müssen
danach komplett ersetzt werden.
Dies muss auch geschehen, wenn
keine Beschädigung sichtbar ist.
Wir empfehlen, dass Sie sich an
eine HYUNDAI-Vertragswerkstatt
wenden.
• Während der Fahrt sollte die
Rücklehne immer in einer
aufrechten Stellung sein.
• Das Fahren mit einer weit nach
hinten geneigten Rücklehne
erhöht bei einer Kollision
oder Vollbremsung das
Risiko, schwere oder tödliche
Verletzungen zu erleiden. of a
collision or sudden stop.
• Fahrer und Beifahrer müssen
immer bequem angelehnt und
ordnungsgemäß angeschnallt
sein und die Rücklehnen
müssen sich in aufrechter
Stellung befinden.
VORSICHT
Page 100 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Auswahl eines
Kinderrückhaltesystems
Bei der Auswahl eines
Kinderrückhaltesystems sollten Sie
Folgendes beachten:](/manual-img/35/16305/w960_16305-99.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Auswahl eines
Kinderrückhaltesystems
Bei der Auswahl eines
Kinderrückhaltesystems sollten Sie
Folgendes beachten:")
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Auswahl eines
Kinderrückhaltesystems
Bei der Auswahl eines
Kinderrückhaltesystems sollten Sie
Folgendes beachten:
• Wenn Sie ein
Kinderrückhaltesystem kaufen,
vergewissern Sie sich, dass
ein Label angebracht ist, mit
dem beglaubigt wird, dass die
Sicherheitsstandards in Ihrem
Land eingehalten werden.
Ein Kinderrrückhaltesystem darf
nur eingebaut werden, wenn es
über die spezielle Zulassung nach
ECE-R44 oder ECE-R129 verfügt.
• Das Rückhaltesystem muss für die
Größe und das Gewicht Ihres Kindes
geeignet sein. Diese Informationen
finden Sie normalerweise auf
dem Typenschild oder in der
Betriebsanleitung.• Das Rückhaltesystem muss für
den Sitzplatz geeignet sein, auf
dem es benutzt werden soll.
• Die vom Hersteller des Kindersitzes
bereitgestellten Einbau- und
Bedienungsvorschriften sowie die
Sicherheitshinweise sind stets zu
befolgen.
• Wir empfehlen Ihnen, das
Kinder-Rückhaltesystem,
die Seilzugverankerung, das
ISOFIX-System sowie die
Sicherheitsgurte nach einem
Unfall in einer HYUNDAI-
Vertragswerkstatt überprüfen
zu lassen.
Page 106 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Einbau eines
Kinderrückhaltesystems mit
“oberen Haltegurt”
Hinten an den Rücksitzlehnen
befinden sich zwei Bes](/manual-img/35/16305/w960_16305-105.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Einbau eines
Kinderrückhaltesystems mit
“oberen Haltegurt”
Hinten an den Rücksitzlehnen
befinden sich zwei Bes")
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Einbau eines
Kinderrückhaltesystems mit
“oberen Haltegurt”
Hinten an den Rücksitzlehnen
befinden sich zwei Beschläge für das
Kinder-Rückhaltesystem mit oberem
Haltegurt. Beim Gebrauch des ISOFIX-
Systems sind folgende
Sicherheitshinweise zu beachten:
• Lesen Sie vor der Montage
des Kinderrückhaltesystems
die vom Hersteller des
Kinderrückhaltesystems
mitgelieferten Bedienerhinweise.
• Achten Sie darauf, dass
die Schließzungen aller
unbenutzten Rücksitzgurte
sicher in den Gurtschlössern
eingerastet sind und das
Gurtband hinter dem
Kindersitz straff aufgerollt
ist, damit das Kind keine
lose hängenden Gurtbänder
erreichen und greifen
kann. Nicht eingerastete
Gurtschließzungen könnten
es dem Kind ermöglichen,
nicht aufgerollte Gurte zu
erreichen, mit denen sie sich
strangulieren könnten, wenn
der Gurt straff gezogen wird.
VORSICHT • Befestigen Sie niemals mehr
als nur einen Kindersitz an
einem unteren Ankerpunkt für
Kinderrückhaltesysteme. Die
unzulässig hohe Belastung
kann dazu führen, dass
Ankerpunkte oder Haken
der Kindersitzhaltegurte
beschädigt oder zerstört
werden.
• Lassen Sie das ISOFIX-System
nach einem Unfall in einer
Hyundai-Vertragswerkstatt
überprüfen. Durch einen Unfall
kann das ISOFIX-System
beschädigt werden und seine
Funktion möglicherweise
nicht mehr erfüllen.
OFE038025OFE038025
Page 117 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Seitenairbags
Ihr Fahrzeug ist in beiden
Vordersitzlemit Seitenairbags
ausgestattet. Lassen Sie es nicht zu, dass
ein](/manual-img/35/16305/w960_16305-116.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Seitenairbags
Ihr Fahrzeug ist in beiden
Vordersitzlemit Seitenairbags
ausgestattet. Lassen Sie es nicht zu, dass
ein")
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V

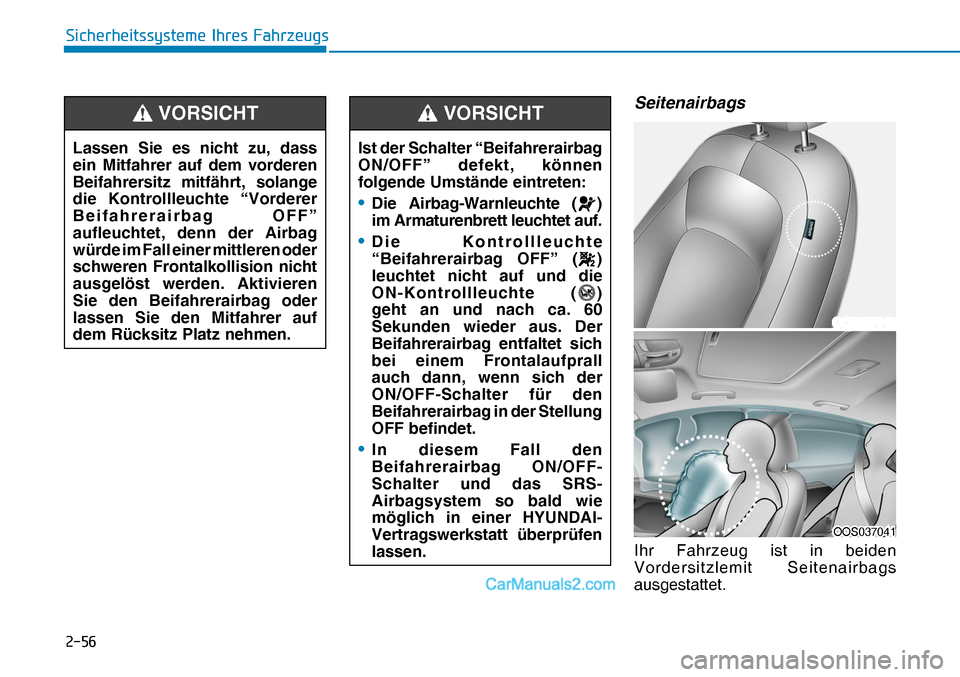

Seitenairbags
Ihr Fahrzeug ist in beiden
Vordersitzlemit Seitenairbags
ausgestattet. Lassen Sie es nicht zu, dass
ein Mitfahrer auf dem vorderen
Beifahrersitz mitfährt, solange
die Kontrollleuchte “Vorderer
Beifahrerairbag OFF”
aufleuchtet, denn der Airbag
würde im Fall einer mittleren oder
schweren Frontalkollision nicht
ausgelöst werden. Aktivieren
Sie den Beifahrerairbag oder
lassen Sie den Mitfahrer auf
dem Rücksitz Platz nehmen.
VORSICHT
Ist der Schalter “Beifahrerairbag
ON/OFF” defekt, können
folgende Umstände eintreten:
• Die Airbag-Warnleuchte ()
im Armaturenbrett leuchtet auf.
• Die Kontrollleuchte
“Beifahrerairbag OFF” (
)
leuchtet nicht auf und die
ON-Kontrollleuchte (
)
geht an und nach ca. 60
Sekunden wieder aus. Der
Beifahrerairbag entfaltet sich
bei einem Frontalaufprall
auch dann, wenn sich der
ON/OFF-Schalter für den
Beifahrerairbag in der Stellung
OFF befindet.
• In diesem Fall den
Beifahrerairbag ON/OFF-
Schalter und das SRS-
Airbagsystem so bald wie
möglich in einer HYUNDAI-
Vertragswerkstatt überprüfen
lassen.
VORSICHT
OOS037040
OOS037041OOS037041 OOS037040
Page 119 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Kopfairbags
Die Kopfairbags befinden sich an
beiden Dachkanten oberhalb der
vorderen und hinteren Türen. Die Kopfairbag](/manual-img/35/16305/w960_16305-118.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Kopfairbags
Die Kopfairbags befinden sich an
beiden Dachkanten oberhalb der
vorderen und hinteren Türen. Die Kopfairbag")
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V

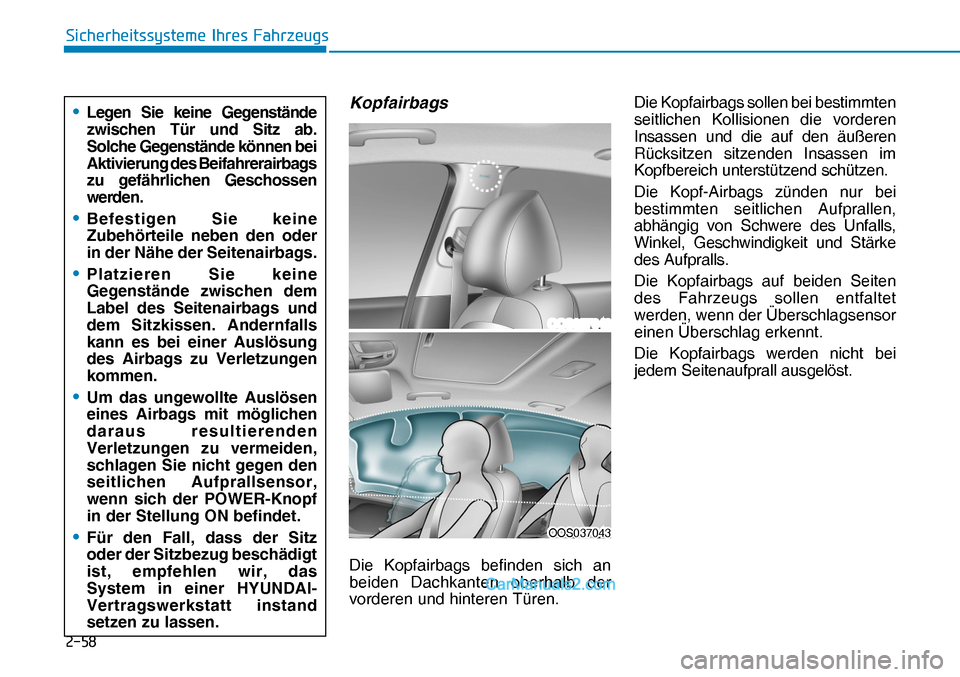

Kopfairbags
Die Kopfairbags befinden sich an
beiden Dachkanten oberhalb der
vorderen und hinteren Türen. Die Kopfairbags sollen bei bestimmten
seitlichen Kollisionen die vorderen
Insassen und die auf den äußeren
Rücksitzen sitzenden Insassen im
Kopfbereich unterstützend schützen.
Die Kopf-Airbags zünden nur bei
bestimmten seitlichen Aufprallen,
abhängig von Schwere des Unfalls,
Winkel, Geschwindigkeit und Stärke
des Aufpralls.
Die Kopfairbags auf beiden Seiten
des Fahrzeugs sollen entfaltet
werden, wenn der Überschlagsensor
einen Überschlag erkennt.
Die Kopfairbags werden nicht bei
jedem Seitenaufprall ausgelöst.
• Legen Sie keine Gegenstände
zwischen Tür und Sitz ab.
Solche Gegenstände können bei
Aktivierung des Beifahrerairbags
zu gefährlichen Geschossen
werden.
• Befestigen Sie keine
Zubehörteile neben den oder
in der Nähe der Seitenairbags.
• Platzieren Sie keine
Gegenstände zwischen dem
Label des Seitenairbags und
dem Sitzkissen. Andernfalls
kann es bei einer Auslösung
des Airbags zu Verletzungen
kommen.
• Um das ungewollte Auslösen
eines Airbags mit möglichen
daraus resultierenden
Verletzungen zu vermeiden,
schlagen Sie nicht gegen den
seitlichen Aufprallsensor,
wenn sich der POWER-Knopf
in der Stellung ON befindet.
• Für den Fall, dass der Sitz
oder der Sitzbezug beschädigt
ist, empfehlen wir, das
System in einer HYUNDAI-
Vertragswerkstatt instand
setzen zu lassen.
OOS037042
OOS037043OOS037043 OOS037042
Page 121 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V

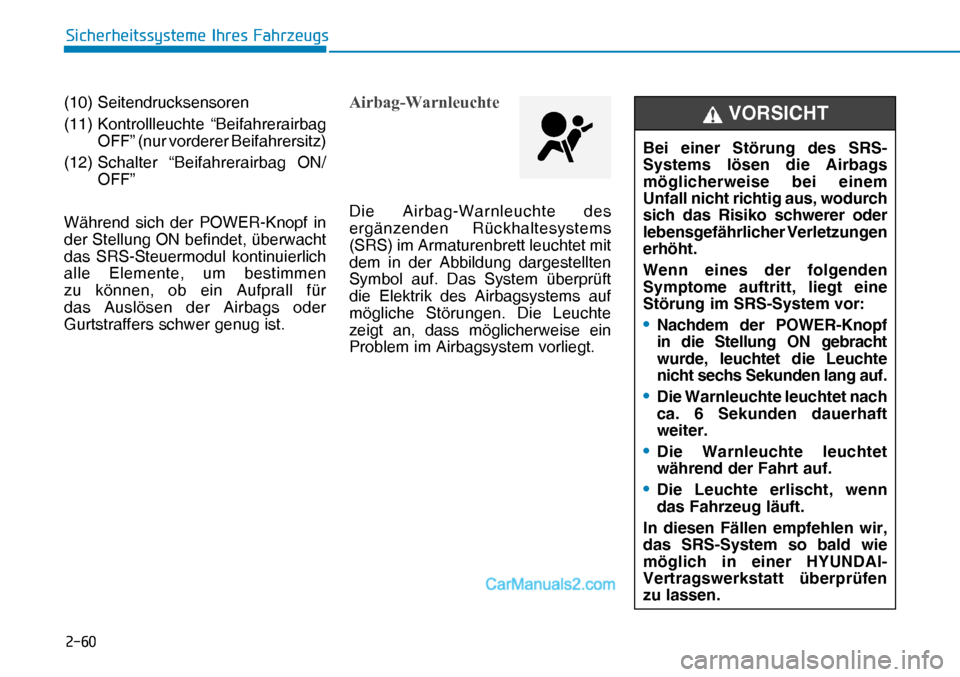

(10) Seitendrucksensoren
(11) Kontrollleuchte “Beifahrerairbag
OFF” (nur vorderer Beifahrersitz)
(12) Schalter “B](/manual-img/35/16305/w960_16305-120.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
(10) Seitendrucksensoren
(11) Kontrollleuchte “Beifahrerairbag
OFF” (nur vorderer Beifahrersitz)
(12) Schalter “B")
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
(10) Seitendrucksensoren
(11) Kontrollleuchte “Beifahrerairbag
OFF” (nur vorderer Beifahrersitz)
(12) Schalter “Beifahrerairbag ON/
OFF”
Während sich der POWER-Knopf in
der Stellung ON befindet, überwacht
das SRS-Steuermodul kontinuierlich
alle Elemente, um bestimmen
zu können, ob ein Aufprall für
das Auslösen der Airbags oder
Gurtstraffers schwer genug ist. $ L U E D J : D U Q O H X F K W H
Die Airbag-Warnleuchte des
ergänzenden Rückhaltesystems
(SRS) im Armaturenbrett leuchtet mit
dem in der Abbildung dargestellten
Symbol auf. Das System überprüft
die Elektrik des Airbagsystems auf
mögliche Störungen. Die Leuchte
zeigt an, dass möglicherweise ein
Problem im Airbagsystem vorliegt.
Bei einer Störung des SRS-
Systems lösen die Airbags
möglicherweise bei einem
Unfall nicht richtig aus, wodurch
sich das Risiko schwerer oder
lebensgefährlicher Verletzungen
erhöht.
Wenn eines der folgenden
Symptome auftritt, liegt eine
Störung im SRS-System vor:
• Nachdem der POWER-Knopf
in die Stellung ON gebracht
wurde, leuchtet die Leuchte
nicht sechs Sekunden lang auf.
• Die Warnleuchte leuchtet nach
ca. 6 Sekunden dauerhaft
weiter.
• Die Warnleuchte leuchtet
während der Fahrt auf.
• Die Leuchte erlischt, wenn
das Fahrzeug läuft.
In diesen Fällen empfehlen wir,
das SRS-System so bald wie
möglich in einer HYUNDAI-
Vertragswerkstatt überprüfen
zu lassen.
VORSICHT
Page 125 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V

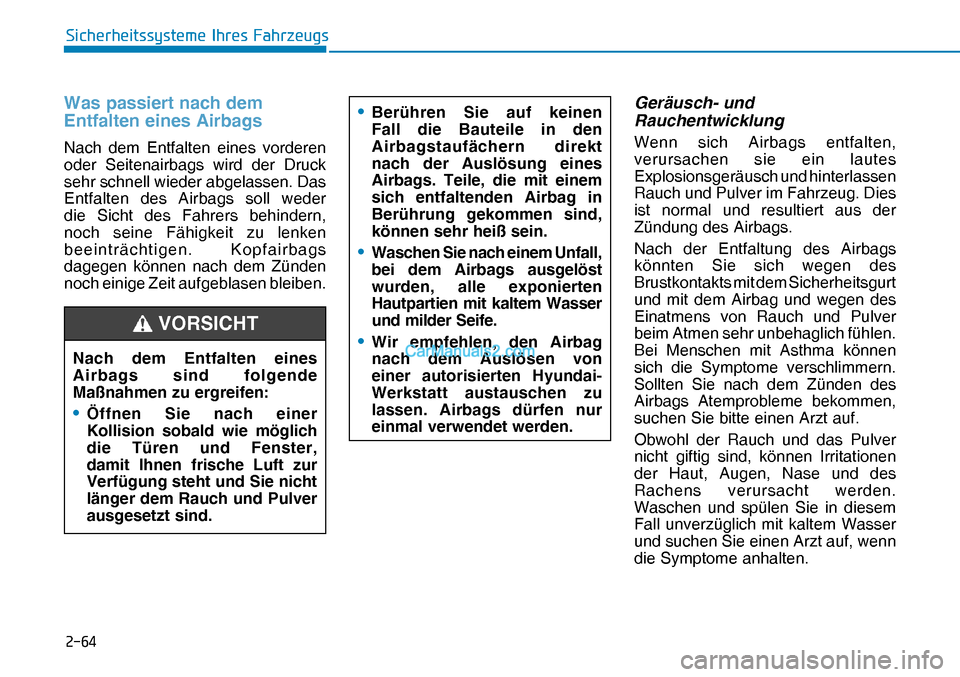

Was passiert nach dem
Entfalten eines Airbags
Nach dem Entfalten eines vorderen
oder Seitenairbags wird der Druck
sehr](/manual-img/35/16305/w960_16305-124.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Was passiert nach dem
Entfalten eines Airbags
Nach dem Entfalten eines vorderen
oder Seitenairbags wird der Druck
sehr")
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Was passiert nach dem
Entfalten eines Airbags
Nach dem Entfalten eines vorderen
oder Seitenairbags wird der Druck
sehr schnell wieder abgelassen. Das
Entfalten des Airbags soll weder
die Sicht des Fahrers behindern,
noch seine Fähigkeit zu lenken
beeinträchtigen. Kopfairbags
dagegen können nach dem Zünden
noch einige Zeit aufgeblasen bleiben.
Geräusch- und
Rauchentwicklung
Wenn sich Airbags entfalten,
verursachen sie ein lautes
Explosionsgeräusch und hinterlassen
Rauch und Pulver im Fahrzeug. Dies
ist normal und resultiert aus der
Zündung des Airbags.
Nach der Entfaltung des Airbags
könnten Sie sich wegen des
Brustkontakts mit dem Sicherheitsgurt
und mit dem Airbag und wegen des
Einatmens von Rauch und Pulver
beim Atmen sehr unbehaglich fühlen.
Bei Menschen mit Asthma können
sich die Symptome verschlimmern.
Sollten Sie nach dem Zünden des
Airbags Atemprobleme bekommen,
suchen Sie bitte einen Arzt auf.
Obwohl der Rauch und das Pulver
nicht giftig sind, können Irritationen
der Haut, Augen, Nase und des
Rachens verursacht werden.
Waschen und spülen Sie in diesem
Fall unverzüglich mit kaltem Wasser
und suchen Sie einen Arzt auf, wenn
die Symptome anhalten.
• Berühren Sie auf keinen
Fall die Bauteile in den
Airbagstaufächern direkt
nach der Auslösung eines
Airbags. Teile, die mit einem
sich entfaltenden Airbag in
Berührung gekommen sind,
können sehr heiß sein.
• Waschen Sie nach einem Unfall,
bei dem Airbags ausgelöst
wurden, alle exponierten
Hautpartien mit kaltem Wasser
und milder Seife.
• Wir empfehlen, den Airbag
nach dem Auslösen von
einer autorisierten Hyundai-
Werkstatt austauschen zu
lassen. Airbags dürfen nur
einmal verwendet werden.
Nach dem Entfalten eines
Airbags sind folgende
Maßnahmen zu ergreifen:
• Öffnen Sie nach einer
Kollision sobald wie möglich
die Türen und Fenster,
damit Ihnen frische Luft zur
Verfügung steht und Sie nicht
länger dem Rauch und Pulver
ausgesetzt sind.
VORSICHT
