7-51
7
Manutenzione

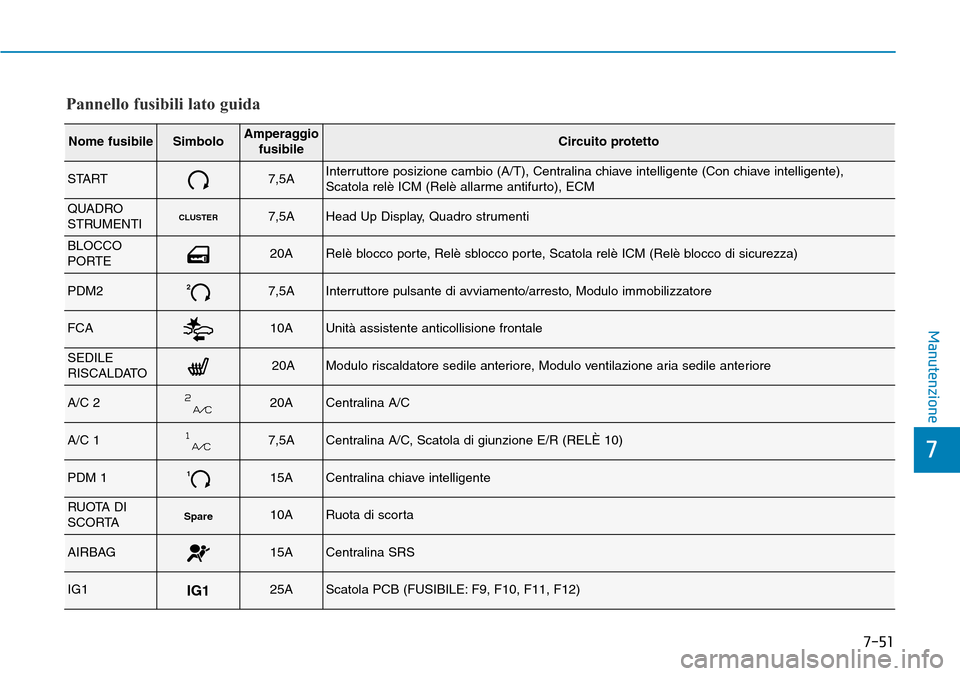

Pannello fusibili lato guida
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
START7,5AInterruttore posizione cambio (A/T), Centralina chiave intelligente (Con chiave intelligente),
Scatola relè ICM (Relè allarme antifurto), ECM
QUADRO
STRUMENTICLUSTER7,5AHead Up Display, Quadro strumenti
BLOCCO
PORTE20ARelè blocco porte, Relè sblocco porte, Scatola relè ICM (Relè blocco di sicurezza)
PDM227,5AInterruttore pulsante di avviamento/arresto, Modulo immobilizzatore
FCA10AUnità assistente anticollisione frontale
SEDILE
RISCALDATO20AModulo riscaldatore sedile anteriore, Modulo ventilazione aria sedile anteriore
A/C 220ACentralina A/C
A/C 17,5ACentralina A/C, Scatola di giunzione E/R (RELÈ 10)
PDM 1115ACentralina chiave intelligente
RUOTA DI
SCORTASpare10ARuota di scorta
AIRBAG15ACentralina SRS
IG1IG125AScatola PCB (FUSIBILE: F9, F10, F11, F12)
