2019 Hyundai Kona display

5-93
Al volante
5
• Guidando su una strada in forte
pendenza, in collina o su una
strada a curve.
• Le avverse condizioni della strada
trasmettono eccessive vibrazioni al
veicolo durante la guida.
• La temperatura attorno allo
specchietto retrovisore interno è
elevata a causa della diretta
esposizione alla luce del sole, ecc.
Quando la visibilità davanti è
scarsa
• Il parabrezza o la lente della
telecamera LKAS è ostruito da
morchia o corpi estranei.
• Il vetro del parabrezza è
appannato impedendo una chiara
visuale della strada.
• Mettendo oggetti sul cruscotto,
ecc.
• Il sensore non riesce a rilevare la
corsia a causa di nebbia, pioggia o
neve intensa.Cambio di funzione del
sistema LKA
Il conducente può commutare dal
sistema LKA al sistema di avviso
uscita da corsia (sistema LDW) o
può commutare il modo del sistema
LKA tra LKA standard e LKA attivo
dal display LCD. Andare a
"Impostaz.utente →Assistenza
conducente →LKA (Assistenza
mantenimento corsia) →LDW
(Sistema avviso uscita corsia)/ LKA
standard/LKA attivo".
Il sistema viene impostato
automaticamente su LKA standard
qualora non venga selezionata una
funzione.
Avviso uscita da corsia
Il sistema LDW avvisa il conducente,
tramite una spia ottica e una spia
acustica, quando il sistema rileva
che il veicolo sta deviando dalla
corsia. Il volante non verrà
controllato.
LKA standard
Il modo LKA standard guida il
conducente a mantenere il veicolo
all'interno delle corsie. Raramente
controlla il volante quando il veicolo
viaggia mantenendosi ben all'interno
delle corsie. Tuttavia, inizia a
controllare controlla il volante
quando il veicolo tende a deviare
dalle corsie.
LKA attivo
Il modo LKA attivo attua il controllo
del volante con maggiore presenza
rispetto al modo LKA Standard. LKA
attivo può alleviare la fatica del
conducente nel controllare lo sterzo
per mantenere il veicolo al centro
della corsia.

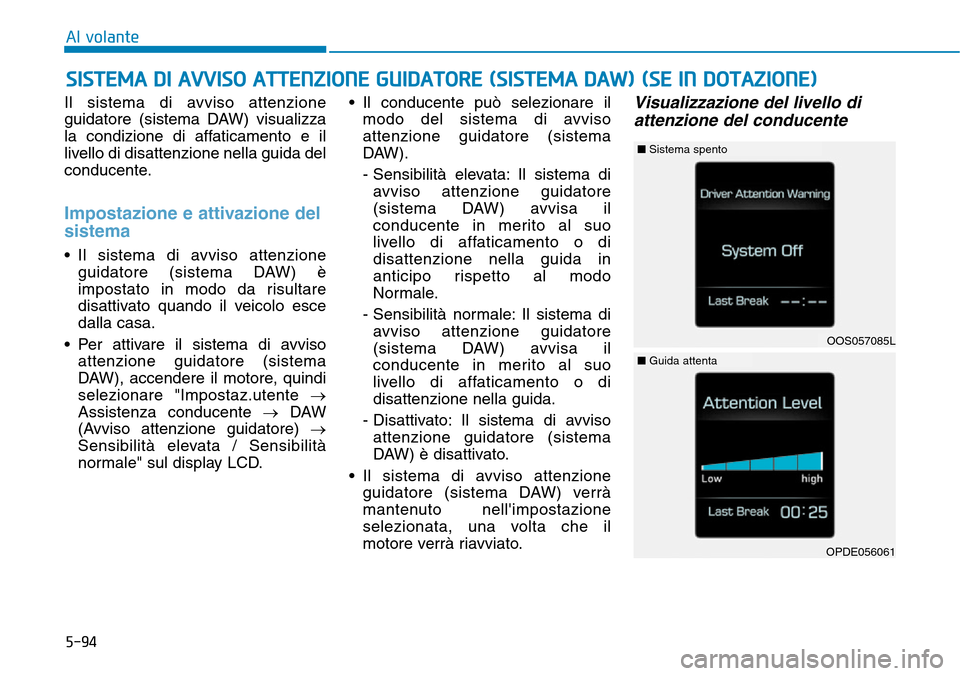

5-94
Al volante
Il sistema di avviso attenzione
guidatore (sistema DAW) visualizza
la condizione di affaticamento e il
livello di disattenzione nella guida del
conducente.
Impostazione e attivazione del
sistema
• Il sistema di avviso attenzione
guidatore (sistema DAW) è
impostato in modo da risultare
disattivato quando il veicolo esce
dalla casa.
• Per attivare il sistema di avviso
attenzione guidatore (sistema
DAW), accendere il motore, quindi
selezionare "Impostaz.utente →
Assistenza conducente →DAW
(Avviso attenzione guidatore) →
Sensibilità elevata / Sensibilità
normale" sul display LCD.• Il conducente può selezionare il
modo del sistema di avviso
attenzione guidatore (sistema
DAW).
- Sensibilità elevata: Il sistema di
avviso attenzione guidatore
(sistema DAW) avvisa il
conducente in merito al suo
livello di affaticamento o di
disattenzione nella guida in
anticipo rispetto al modo
Normale.
- Sensibilità normale: Il sistema di
avviso attenzione guidatore
(sistema DAW) avvisa il
conducente in merito al suo
livello di affaticamento o di
disattenzione nella guida.
- Disattivato: Il sistema di avviso
attenzione guidatore (sistema
DAW) è disattivato.
• Il sistema di avviso attenzione
guidatore (sistema DAW) verrà
mantenuto nell'impostazione
selezionata, una volta che il
motore verrà riavviato.
Visualizzazione del livello di
attenzione del conducente
SISTEMA DI AVVISO ATTENZIONE GUIDATORE (SISTEMA DAW) (SE IN DOTAZIONE)
OOS057085L
■Sistema spento
OPDE056061
■Guida attenta

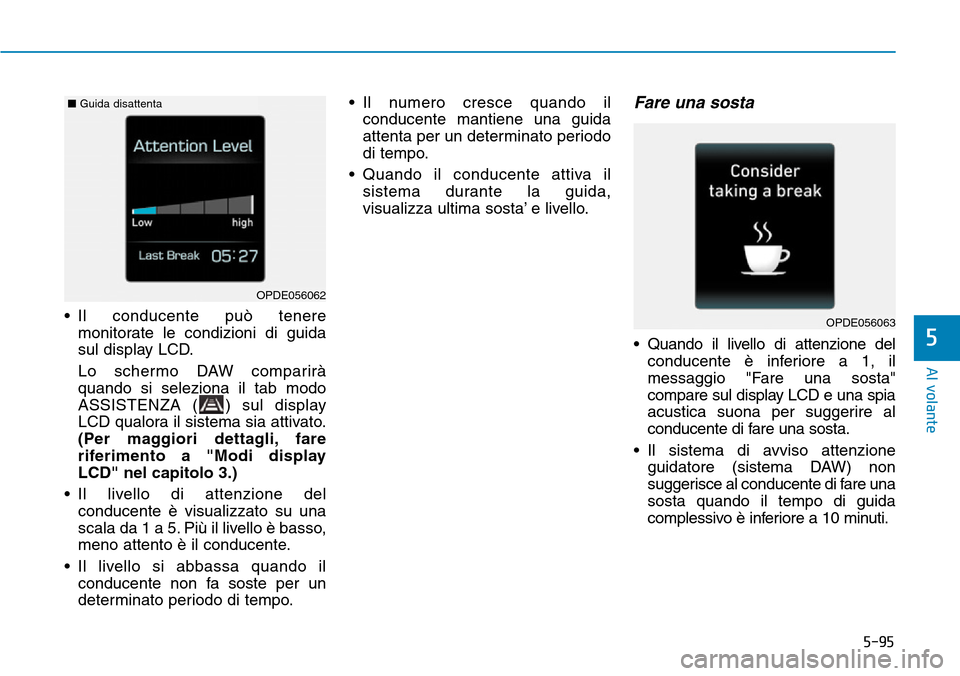

5-95
Al volante
5
• Il conducente può tenere
monitorate le condizioni di guida
sul display LCD.
Lo schermo DAW comparirà
quando si seleziona il tab modo
ASSISTENZA ( ) sul display
LCD qualora il sistema sia attivato.
(Per maggiori dettagli, fare
riferimento a "Modi display
LCD" nel capitolo 3.)
• Il livello di attenzione del
conducente è visualizzato su una
scala da 1 a 5. Più il livello è basso,
meno attento è il conducente.
• Il livello si abbassa quando il
conducente non fa soste per un
determinato periodo di tempo.• Il numero cresce quando il
conducente mantiene una guida
attenta per un determinato periodo
di tempo.
• Quando il conducente attiva il
sistema durante la guida,
visualizza ultima sosta’ e livello.
Fare una sosta
• Quando il livello di attenzione del
conducente è inferiore a 1, il
messaggio "Fare una sosta"
compare sul display LCD e una spia
acustica suona per suggerire al
conducente di fare una sosta.
• Il sistema di avviso attenzione
guidatore (sistema DAW) non
suggerisce al conducente di fare una
sosta quando il tempo di guida
complessivo è inferiore a 10 minuti.
OPDE056063
OPDE056062
■Guida disattenta

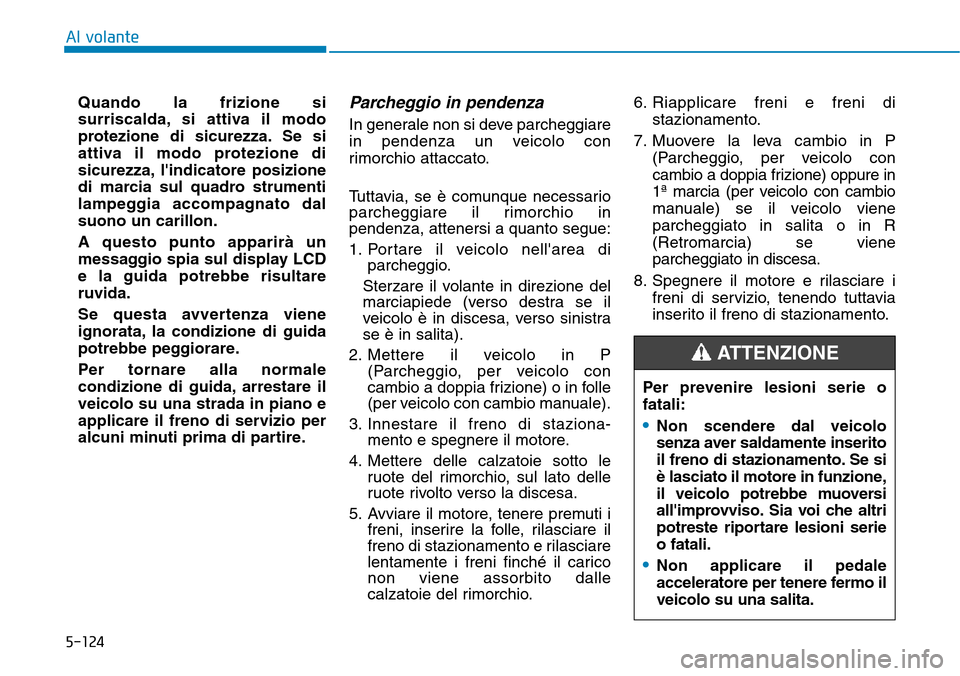

5-124
Al volante
Quando la frizione si
surriscalda, si attiva il modo
protezione di sicurezza. Se si
attiva il modo protezione di
sicurezza, l'indicatore posizione
di marcia sul quadro strumenti
lampeggia accompagnato dal
suono un carillon.
A questo punto apparirà un
messaggio spia sul display LCD
e la guida potrebbe risultare
ruvida.
Se questa avvertenza viene
ignorata, la condizione di guida
potrebbe peggiorare.
Per tornare alla normale
condizione di guida, arrestare il
veicolo su una strada in piano e
applicare il freno di servizio per
alcuni minuti prima di partire.
Parcheggio in pendenza
In generale non si deve parcheggiare
in pendenza un veicolo con
rimorchio attaccato.
Tuttavia, se è comunque necessario
parcheggiare il rimorchio in
pendenza, attenersi a quanto segue:
1. Portare il veicolo nell'area di
parcheggio.
Sterzare il volante in direzione del
marciapiede (verso destra se il
veicolo è in discesa, verso sinistra
se è in salita).
2. Mettere il veicolo in P
(Parcheggio, per veicolo con
cambio a doppia frizione) o in folle
(per veicolo con cambio manuale).
3. Innestare il freno di staziona-
mento e spegnere il motore.
4. Mettere delle calzatoie sotto le
ruote del rimorchio, sul lato delle
ruote rivolto verso la discesa.
5. Avviare il motore, tenere premuti i
freni, inserire la folle, rilasciare il
freno di stazionamento e rilasciare
lentamente i freni finché il carico
non viene assorbito dalle
calzatoie del rimorchio.6. Riapplicare freni e freni di
stazionamento.
7. Muovere la leva cambio in P
(Parcheggio, per veicolo con
cambio a doppia frizione) oppure in
1ª marcia (per veicolo con cambio
manuale) se il veicolo viene
parcheggiato in salita o in R
(Retromarcia) se viene
parcheggiato in discesa.
8. Spegnere il motore e rilasciare i
freni di servizio, tenendo tuttavia
inserito il freno di stazionamento.
Per prevenire lesioni serie o
fatali:
•Non scendere dal veicolo
senza aver saldamente inserito
il freno di stazionamento. Se si
è lasciato il motore in funzione,
il veicolo potrebbe muoversi
all'improvviso. Sia voi che altri
potreste riportare lesioni serie
o fatali.
•Non applicare il pedale
acceleratore per tenere fermo il
veicolo su una salita.
ATTENZIONE

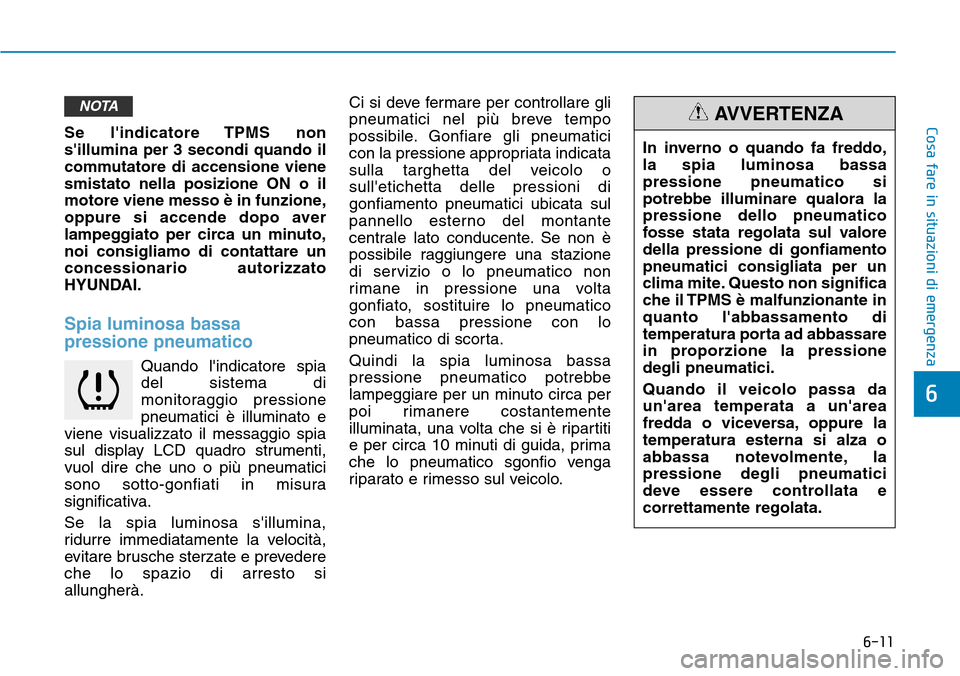

6-11
Cosa fare in situazioni di emergenza
6
Se l'indicatore TPMS non
s'illumina per 3 secondi quando il
commutatore di accensione viene
smistato nella posizione ON o il
motore viene messo è in funzione,
oppure si accende dopo aver
lampeggiato per circa un minuto,
noi consigliamo di contattare un
concessionario autorizzato
HYUNDAI.
Spia luminosa bassa
pressione pneumatico
Quando l'indicatore spia
del sistema di
monitoraggio pressione
pneumatici è illuminato e
viene visualizzato il messaggio spia
sul display LCD quadro strumenti,
vuol dire che uno o più pneumatici
sono sotto-gonfiati in misura
significativa.
Se la spia luminosa s'illumina,
ridurre immediatamente la velocità,
evitare brusche sterzate e prevedere
che lo spazio di arresto si
allungherà.Ci si deve fermare per controllare gli
pneumatici nel più breve tempo
possibile. Gonfiare gli pneumatici
con la pressione appropriata indicata
sulla targhetta del veicolo o
sull'etichetta delle pressioni di
gonfiamento pneumatici ubicata sul
pannello esterno del montante
centrale lato conducente. Se non è
possibile raggiungere una stazione
di servizio o lo pneumatico non
rimane in pressione una volta
gonfiato, sostituire lo pneumatico
con bassa pressione con lo
pneumatico di scorta.
Quindi la spia luminosa bassa
pressione pneumatico potrebbe
lampeggiare per un minuto circa per
poi rimanere costantemente
illuminata, una volta che si è ripartiti
e per circa 10 minuti di guida, prima
che lo pneumatico sgonfio venga
riparato e rimesso sul veicolo.
NOTA
In inverno o quando fa freddo,
la spia luminosa bassa
pressione pneumatico si
potrebbe illuminare qualora la
pressione dello pneumatico
fosse stata regolata sul valore
della pressione di gonfiamento
pneumatici consigliata per un
clima mite. Questo non significa
che il TPMS è malfunzionante in
quanto l'abbassamento di
temperatura porta ad abbassare
in proporzione la pressione
degli pneumatici.
Quando il veicolo passa da
un'area temperata a un'area
fredda o viceversa, oppure la
temperatura esterna si alza o
abbassa notevolmente, la
pressione degli pneumatici
deve essere controllata e
correttamente regolata.
AVVERTENZA

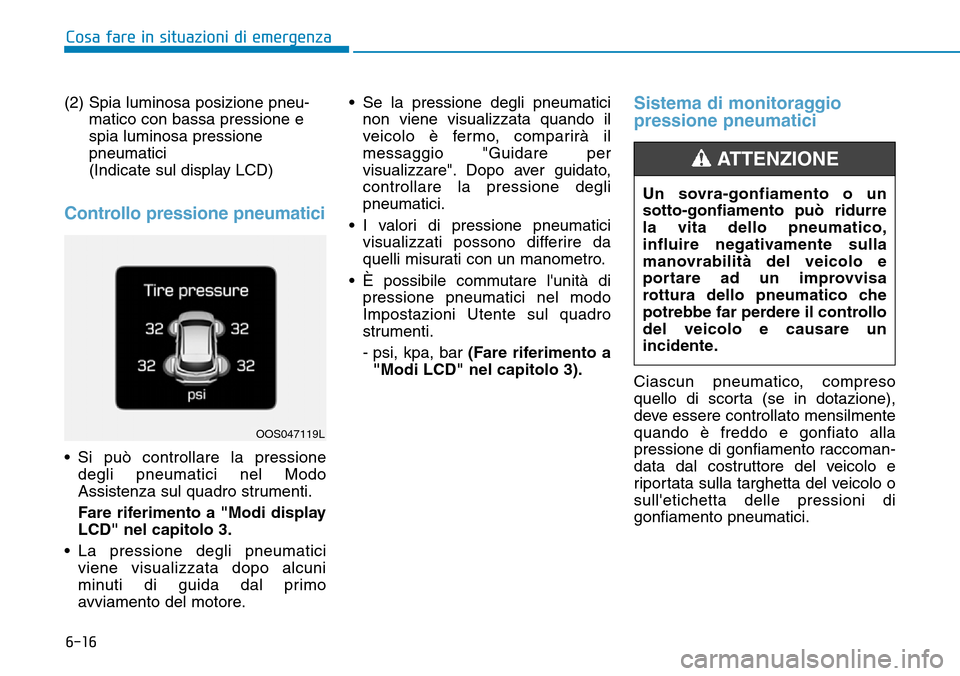

6-16
Cosa fare in situazioni di emergenza
(2) Spia luminosa posizione pneu-
matico con bassa pressione e
spia luminosa pressione
pneumatici
(Indicate sul display LCD)
Controllo pressione pneumatici
• Si può controllare la pressione
degli pneumatici nel Modo
Assistenza sul quadro strumenti.
Fare riferimento a "Modi display
LCD" nel capitolo 3.
• La pressione degli pneumatici
viene visualizzata dopo alcuni
minuti di guida dal primo
avviamento del motore.• Se la pressione degli pneumatici
non viene visualizzata quando il
veicolo è fermo, comparirà il
messaggio "Guidare per
visualizzare". Dopo aver guidato,
controllare la pressione degli
pneumatici.
• I valori di pressione pneumatici
visualizzati possono differire da
quelli misurati con un manometro.
• È possibile commutare l'unità di
pressione pneumatici nel modo
Impostazioni Utente sul quadro
strumenti.
- psi, kpa, bar(Fare riferimento a
"Modi LCD" nel capitolo 3).
Sistema di monitoraggio
pressione pneumatici
Ciascun pneumatico, compreso
quello di scorta (se in dotazione),
deve essere controllato mensilmente
quando è freddo e gonfiato alla
pressione di gonfiamento raccoman-
data dal costruttore del veicolo e
riportata sulla targhetta del veicolo o
sull'etichetta delle pressioni di
gonfiamento pneumatici.
OOS047119L
Un sovra-gonfiamento o un
sotto-gonfiamento può ridurre
la vita dello pneumatico,
influire negativamente sulla
manovrabilità del veicolo e
portare ad un improvvisa
rottura dello pneumatico che
potrebbe far perdere il controllo
del veicolo e causare un
incidente.
ATTENZIONE

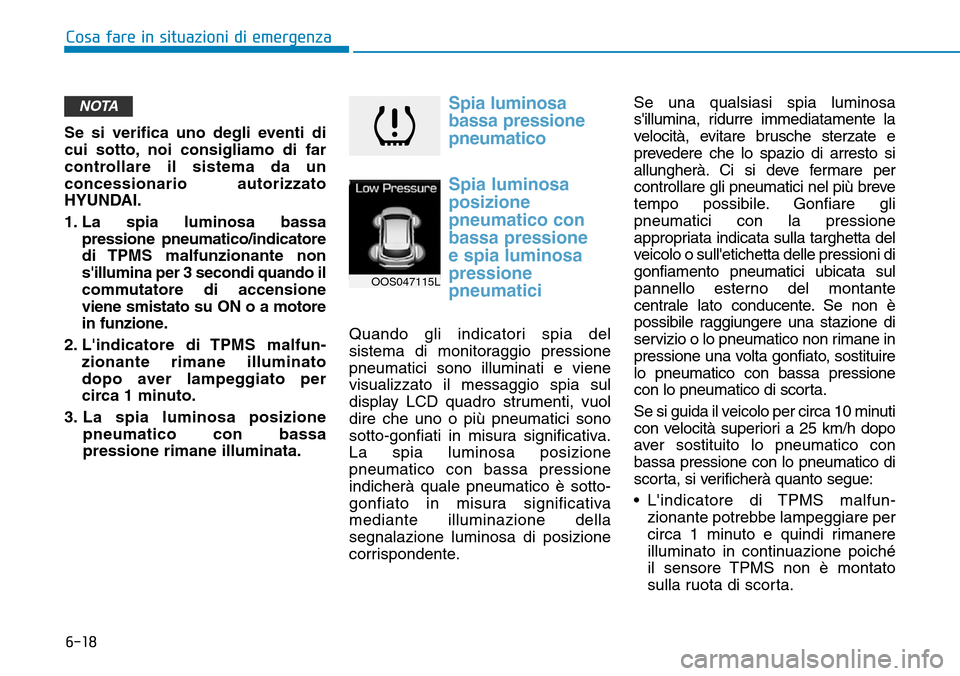

6-18
Cosa fare in situazioni di emergenza
Se si verifica uno degli eventi di
cui sotto, noi consigliamo di far
controllare il sistema da un
concessionario autorizzato
HYUNDAI.
1. La spia luminosa bassa
pressione pneumatico/indicatore
di TPMS malfunzionante non
s'illumina per 3 secondi quando il
commutatore di accensione
viene smistato su ON o a motore
in funzione.
2. L'indicatore di TPMS malfun-
zionante rimane illuminato
dopo aver lampeggiato per
circa 1 minuto.
3. La spia luminosa posizione
pneumatico con bassa
pressione rimane illuminata.
Spia luminosa
bassa pressione
pneumatico
Spia luminosa
posizione
pneumatico con
bassa pressione
e spia luminosa
pressione
pneumatici
Quando gli indicatori spia del
sistema di monitoraggio pressione
pneumatici sono illuminati e viene
visualizzato il messaggio spia sul
display LCD quadro strumenti, vuol
dire che uno o più pneumatici sono
sotto-gonfiati in misura significativa.
La spia luminosa posizione
pneumatico con bassa pressione
indicherà quale pneumatico è sotto-
gonfiato in misura significativa
mediante illuminazione della
segnalazione luminosa di posizione
corrispondente.Se una qualsiasi spia luminosa
s'illumina, ridurre immediatamente la
velocità, evitare brusche sterzate e
prevedere che lo spazio di arresto si
allungherà. Ci si deve fermare per
controllare gli pneumatici nel più breve
tempo possibile. Gonfiare gli
pneumatici con la pressione
appropriata indicata sulla targhetta del
veicolo o sull'etichetta delle pressioni di
gonfiamento pneumatici ubicata sul
pannello esterno del montante
centrale lato conducente. Se non è
possibile raggiungere una stazione di
servizio o lo pneumatico non rimane in
pressione una volta gonfiato, sostituire
lo pneumatico con bassa pressione
con lo pneumatico di scorta.
Se si guida il veicolo per circa 10 minuti
con velocità superiori a 25 km/h dopo
aver sostituito lo pneumatico con
bassa pressione con lo pneumatico di
scorta, si verificherà quanto segue:
• L'indicatore di TPMS malfun-
zionante potrebbe lampeggiare per
circa 1 minuto e quindi rimanere
illuminato in continuazione poiché
il sensore TPMS non è montato
sulla ruota di scorta.
NOTA
OOS047115L

7-50
Manutenzione

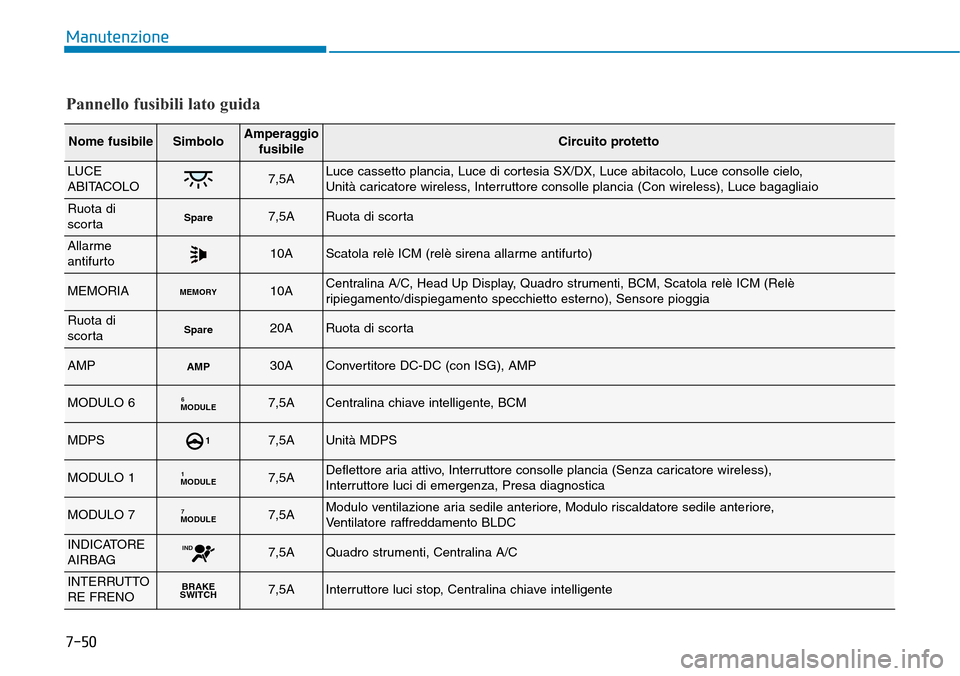

Pannello fusibili lato guida
Nome fusibileSimboloAmperaggio
fusibileCircuito protetto
LUCE
ABITACOLO7,5ALuce cassetto plancia, Luce di cortesia SX/DX, Luce abitacolo, Luce consolle cielo,
Unità caricatore wireless, Interruttore consolle plancia (Con wireless), Luce bagagliaio
Ruota di
scortaSpare7,5ARuota di scorta
Allarme
antifurto10AScatola relè ICM (relè sirena allarme antifurto)
MEMORIAMEMORY10ACentralina A/C, Head Up Display, Quadro strumenti, BCM, Scatola relè ICM (Relè
ripiegamento/dispiegamento specchietto esterno), Sensore pioggia
Ruota di
scortaSpare20ARuota di scorta
AMPAMP30AConvertitore DC-DC (con ISG), AMP
MODULO 6MODULE67,5ACentralina chiave intelligente, BCM
MDPS17,5AUnità MDPS
MODULO 1MODULE17,5ADeflettore aria attivo, Interruttore consolle plancia (Senza caricatore wireless),
Interruttore luci di emergenza, Presa diagnostica
MODULO 7MODULE77,5AModulo ventilazione aria sedile anteriore, Modulo riscaldatore sedile anteriore,
Ventilatore raffreddamento BLDC
INDICATORE
AIRBAGIND7,5AQuadro strumenti, Centralina A/C
INTERRUTTO
RE FRENOBRAKE
SWITCH7,5AInterruttore luci stop, Centralina chiave intelligente
