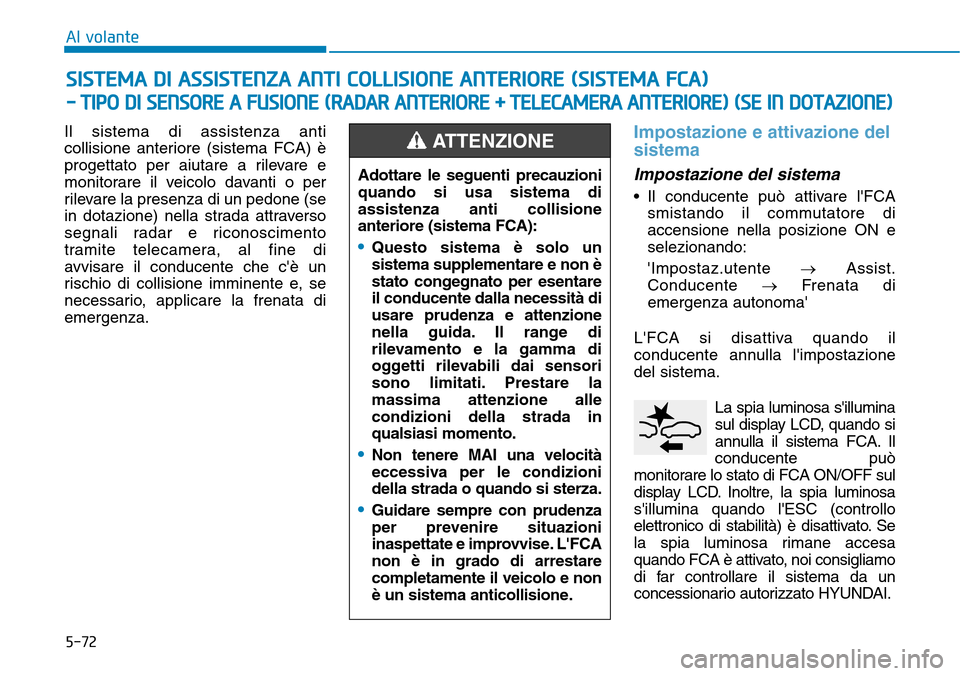

5-72
Al volante
Il sistema di assistenza anti
collisione anteriore (sistema FCA) è
progettato per aiutare a rilevare e
monitorare il veicolo davanti o per
rilevare la presenza di un pedone (se
in dotazione) nella strada attraverso
segnali radar e riconoscimento
tramite telecamera, al fine di
avvisare il conducente che c'è un
rischio di collisione imminente e, se
necessario, applicare la frenata di
emergenza.
Impostazione e attivazione del
sistema
Impostazione del sistema
• Il conducente può attivare l'FCA
smistando il commutatore di
accensione nella posizione ON e
selezionando:
'Impostaz.utente →Assist.
Conducente →Frenata di
emergenza autonoma'
L'FCA si disattiva quando il
conducente annulla l'impostazione
del sistema.
La spia luminosa s'illumina
sul display LCD, quando si
annulla il sistema FCA. Il
conducente può
monitorare lo stato di FCA ON/OFF sul
display LCD. Inoltre, la spia luminosa
s'illumina quando l'ESC (controllo
elettronico di stabilità) è disattivato. Se
la spia luminosa rimane accesa
quando FCA è attivato, noi consigliamo
di far controllare il sistema da un
concessionario autorizzato HYUNDAI. Adottare le seguenti precauzioni
quando si usa sistema di
assistenza anti collisione
anteriore (sistema FCA):
•Questo sistema è solo un
sistema supplementare e non è
stato congegnato per esentare
il conducente dalla necessità di
usare prudenza e attenzione
nella guida. Il range di
rilevamento e la gamma di
oggetti rilevabili dai sensori
sono limitati. Prestare la
massima attenzione alle
condizioni della strada in
qualsiasi momento.
•Non tenere MAI una velocità
eccessiva per le condizioni
della strada o quando si sterza.
•Guidare sempre con prudenza
per prevenire situazioni
inaspettate e improvvise. L'FCA
non è in grado di arrestare
completamente il veicolo e non
è un sistema anticollisione.
ATTENZIONE
SISTEMA DI ASSISTENZA ANTI COLLISIONE ANTERIORE (SISTEMA FCA)
-TIPO DI SENSORE A FUSIONE (RADAR ANTERIORE+TELECAMERAANTERIORE)(SE IN DOTAZIONE)

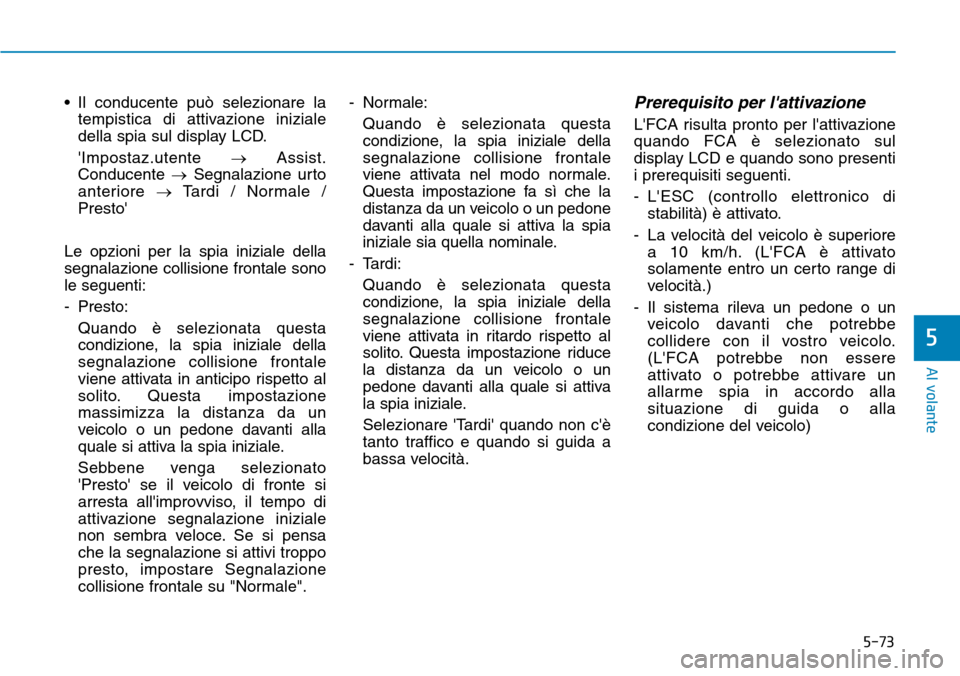

5-73
Al volante
5
• Il conducente può selezionare la
tempistica di attivazione iniziale
della spia sul display LCD.
'Impostaz.utente →Assist.
Conducente →Segnalazione urto
anteriore →Tardi / Normale /
Presto'
Le opzioni per la spia iniziale della
segnalazione collisione frontale sono
le seguenti:
- Presto:
Quando è selezionata questa
condizione, la spia iniziale della
segnalazione collisione frontale
viene attivata in anticipo rispetto al
solito. Questa impostazione
massimizza la distanza da un
veicolo o un pedone davanti alla
quale si attiva la spia iniziale.
Sebbene venga selezionato
'Presto' se il veicolo di fronte si
arresta all'improvviso, il tempo di
attivazione segnalazione iniziale
non sembra veloce. Se si pensa
che la segnalazione si attivi troppo
presto, impostare Segnalazione
collisione frontale su "Normale".- Normale:
Quando è selezionata questa
condizione, la spia iniziale della
segnalazione collisione frontale
viene attivata nel modo normale.
Questa impostazione fa sì che la
distanza da un veicolo o un pedone
davanti alla quale si attiva la spia
iniziale sia quella nominale.
- Tardi:
Quando è selezionata questa
condizione, la spia iniziale della
segnalazione collisione frontale
viene attivata in ritardo rispetto al
solito. Questa impostazione riduce
la distanza da un veicolo o un
pedone davanti alla quale si attiva
la spia iniziale.
Selezionare 'Tardi' quando non c'è
tanto traffico e quando si guida a
bassa velocità.Prerequisito per l'attivazione
L'FCA risulta pronto per l'attivazione
quando FCA è selezionato sul
display LCD e quando sono presenti
i prerequisiti seguenti.
- L'ESC (controllo elettronico di
stabilità) è attivato.
- La velocità del veicolo è superiore
a 10 km/h. (L'FCA è attivato
solamente entro un certo range di
velocità.)
- Il sistema rileva un pedone o un
veicolo davanti che potrebbe
collidere con il vostro veicolo.
(L'FCA potrebbe non essere
attivato o potrebbe attivare un
allarme spia in accordo alla
situazione di guida o alla
condizione del veicolo)

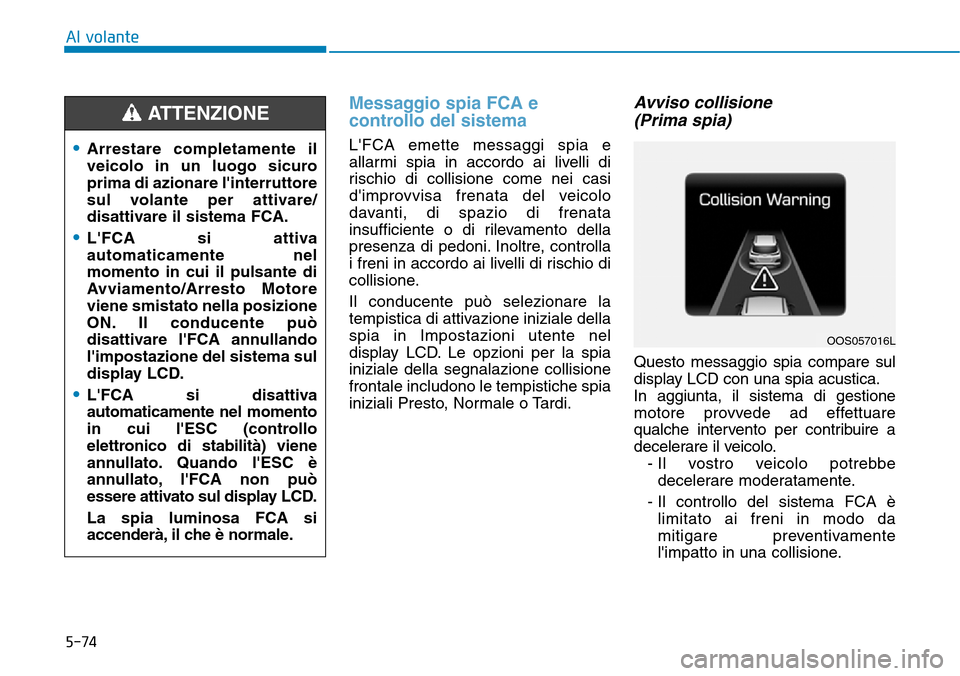

5-74
Al volante
Messaggio spia FCA e
controllo del sistema
L'FCA emette messaggi spia e
allarmi spia in accordo ai livelli di
rischio di collisione come nei casi
d'improvvisa frenata del veicolo
davanti, di spazio di frenata
insufficiente o di rilevamento della
presenza di pedoni. Inoltre, controlla
i freni in accordo ai livelli di rischio di
collisione.
Il conducente può selezionare la
tempistica di attivazione iniziale della
spia in Impostazioni utente nel
display LCD. Le opzioni per la spia
iniziale della segnalazione collisione
frontale includono le tempistiche spia
iniziali Presto, Normale o Tardi.
Avviso collisione
(Prima spia)
Questo messaggio spia compare sul
display LCD con una spia acustica.
In aggiunta, il sistema di gestione
motore provvede ad effettuare
qualche intervento per contribuire a
decelerare il veicolo.
- Il vostro veicolo potrebbe
decelerare moderatamente.
- Il controllo del sistema FCA è
limitato ai freni in modo da
mitigare preventivamente
l'impatto in una collisione.
•Arrestare completamente il
veicolo in un luogo sicuro
prima di azionare l'interruttore
sul volante per attivare/
disattivare il sistema FCA.
•L'FCA si attiva
automaticamente nel
momento in cui il pulsante di
Avviamento/Arresto Motore
viene smistato nella posizione
ON. Il conducente può
disattivare l'FCA annullando
l'impostazione del sistema sul
display LCD.
•L'FCA si disattiva
automaticamente nel momento
in cui l'ESC (controllo
elettronico di stabilità) viene
annullato. Quando l'ESC è
annullato, l'FCA non può
essere attivato sul display LCD.
La spia luminosa FCA si
accenderà, il che è normale.
ATTENZIONE
OOS057016L

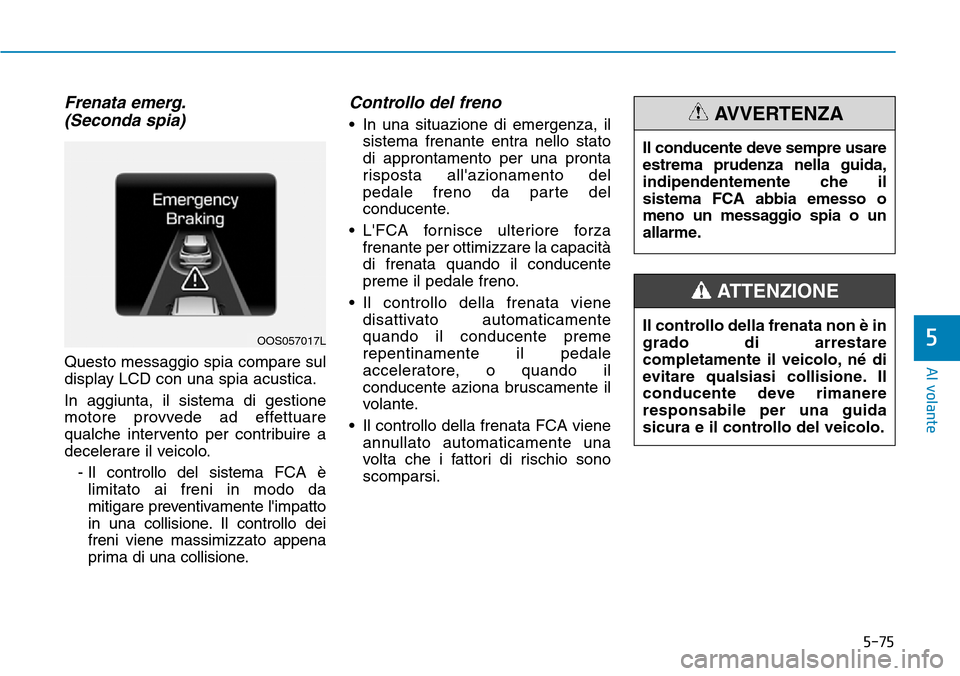

5-75
Al volante
5
Frenata emerg.
(Seconda spia)
Questo messaggio spia compare sul
display LCD con una spia acustica.
In aggiunta, il sistema di gestione
motore provvede ad effettuare
qualche intervento per contribuire a
decelerare il veicolo.
- Il controllo del sistema FCA è
limitato ai freni in modo da
mitigare preventivamente l'impatto
in una collisione. Il controllo dei
freni viene massimizzato appena
prima di una collisione.
Controllo del freno
• In una situazione di emergenza, il
sistema frenante entra nello stato
di approntamento per una pronta
risposta all'azionamento del
pedale freno da parte del
conducente.
• L'FCA fornisce ulteriore forza
frenante per ottimizzare la capacità
di frenata quando il conducente
preme il pedale freno.
• Il controllo della frenata viene
disattivato automaticamente
quando il conducente preme
repentinamente il pedale
acceleratore, o quando il
conducente aziona bruscamente il
volante.
• Il controllo della frenata FCA viene
annullato automaticamente una
volta che i fattori di rischio sono
scomparsi.
OOS057017L
Il conducente deve sempre usare
estrema prudenza nella guida,
indipendentemente che il
sistema FCA abbia emesso o
meno un messaggio spia o un
allarme.
AVVERTENZA
Il controllo della frenata non è in
grado di arrestare
completamente il veicolo, né di
evitare qualsiasi collisione. Il
conducente deve rimanere
responsabile per una guida
sicura e il controllo del veicolo.
ATTENZIONE

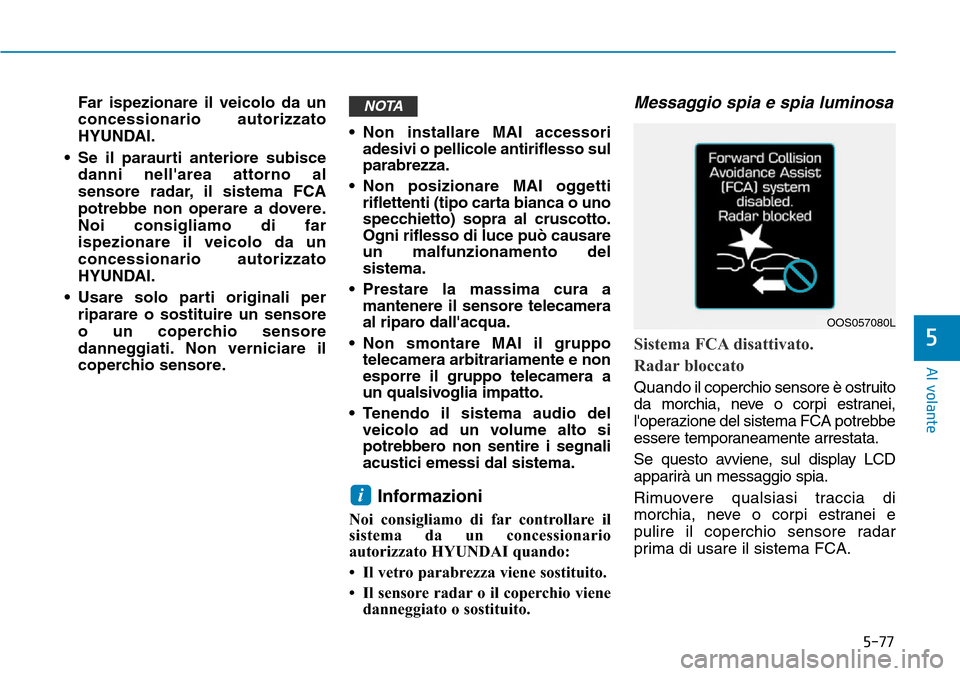

5-77
Al volante
5
Far ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
• Se il paraurti anteriore subisce
danni nell'area attorno al
sensore radar, il sistema FCA
potrebbe non operare a dovere.
Noi consigliamo di far
ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
• Usare solo parti originali per
riparare o sostituire un sensore
o un coperchio sensore
danneggiati. Non verniciare il
coperchio sensore.• Non installare MAI accessori
adesivi o pellicole antiriflesso sul
parabrezza.
• Non posizionare MAI oggetti
riflettenti (tipo carta bianca o uno
specchietto) sopra al cruscotto.
Ogni riflesso di luce può causare
un malfunzionamento del
sistema.
• Prestare la massima cura a
mantenere il sensore telecamera
al riparo dall'acqua.
• Non smontare MAI il gruppo
telecamera arbitrariamente e non
esporre il gruppo telecamera a
un qualsivoglia impatto.
• Tenendo il sistema audio del
veicolo ad un volume alto si
potrebbero non sentire i segnali
acustici emessi dal sistema.
Informazioni
Noi consigliamo di far controllare il
sistema da un concessionario
autorizzato HYUNDAI quando:
• Il vetro parabrezza viene sostituito.
• Il sensore radar o il coperchio viene
danneggiato o sostituito.
Messaggio spia e spia luminosa
Sistema FCA disattivato.
Radar bloccato
Quando il coperchio sensore è ostruito
da morchia, neve o corpi estranei,
l'operazione del sistema FCA potrebbe
essere temporaneamente arrestata.
Se questo avviene, sul display LCD
apparirà un messaggio spia.
Rimuovere qualsiasi traccia di
morchia, neve o corpi estranei e
pulire il coperchio sensore radar
prima di usare il sistema FCA.
i
NOTA
OOS057080L

5-78
Al volante
Il sistema funzionerà normalmente
una volta rimossi sporco, neve e
frammenti.
L'FCA potrebbe non operare a
dovere in un'area (ad es. in un
territorio aperto) dove non viene
rilevata nessuna sostanza dopo che
il motore è stato acceso.
Malfunzionamento del sistema
Controllare sistema FCA
• Quando l'FCA non funziona a
dovere, la spia luminosa FCA ( )
s'illuminerà e comparirà il
messaggio spia per alcuni secondi.
Dopo che il messaggio è
scomparso, s'illuminerà la spia
luminosa generale ( ). In questo
caso, noi consigliamo di far
ispezionare il veicolo da un
concessionario autorizzato
HYUNDAI.
• Il messaggio spia FCA potrebbe
essere accompagnato
dall'illuminazione della spia
luminosa ESC (spia luminosa
controllo elettronico di stabilità).
•L'FCA è solo un sistema
supplementare per aiutare il
conducente. Il conducente
deve rimanere responsabile
del controllo del veicolo. Non
dipendere solamente dal
sistema FCA. Piuttosto,
mantenere una distanza che
consenta di frenare in
sicurezza e, se necessario,
premere il pedale freno per
ridurre la velocità di guida.
•In presenza di determinate
circostanze e determinare
condizioni di guida, il sistema
FCA potrebbe attivarsi in
avvertitamente. Questo
messaggio spia iniziale
compare sul display LCD con
una spia acustica.
Inoltre, in presenza di
determinate circostanze il
sensore radar anteriore o il
sistema di riconoscimento
tramite telecamera potrebbero
non rilevare la presenza di un
veicolo o di un pedone davanti.
ATTENZIONE ■ Tipo A■Tipo B
OOS057081L/OOS057082L

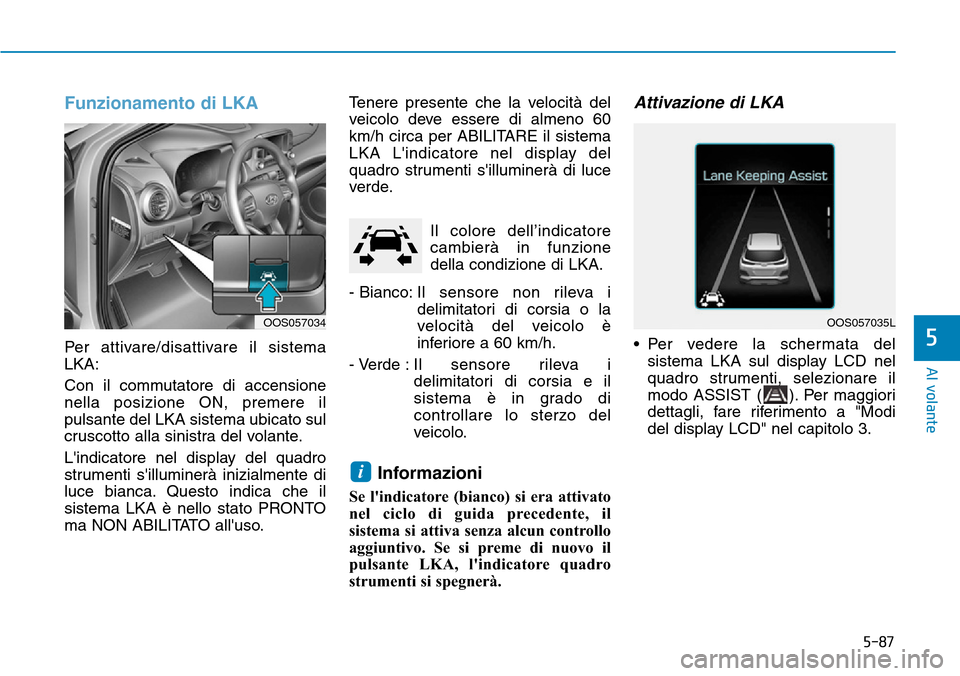

5-87
Al volante
5
Funzionamento di LKA
Per attivare/disattivare il sistema
LKA:
Con il commutatore di accensione
nella posizione ON, premere il
pulsante del LKA sistema ubicato sul
cruscotto alla sinistra del volante.
L'indicatore nel display del quadro
strumenti s'illuminerà inizialmente di
luce bianca. Questo indica che il
sistema LKA è nello stato PRONTO
ma NON ABILITATO all'uso.Tenere presente che la velocità del
veicolo deve essere di almeno 60
km/h circa per ABILITARE il sistema
LKA L'indicatore nel display del
quadro strumenti s'illuminerà di luce
verde.
Il colore dell’indicatore
cambierà in funzione
della condizione di LKA.
- Bianco: Il sensore non rileva i
delimitatori di corsia o la
velocità del veicolo è
inferiore a 60 km/h.
- Verde : Il sensore rileva i
delimitatori di corsia e il
sistema è in grado di
controllare lo sterzo del
veicolo.
Informazioni
Se l'indicatore (bianco) si era attivato
nel ciclo di guida precedente, il
sistema si attiva senza alcun controllo
aggiuntivo. Se si preme di nuovo il
pulsante LKA, l'indicatore quadro
strumenti si spegnerà.
Attivazione di LKA
• Per vedere la schermata del
sistema LKA sul display LCD nel
quadro strumenti, selezionare il
modo ASSIST ( ). Per maggiori
dettagli, fare riferimento a "Modi
del display LCD" nel capitolo 3.
i
OOS057034OOS057035L

5-89
Al volante
5

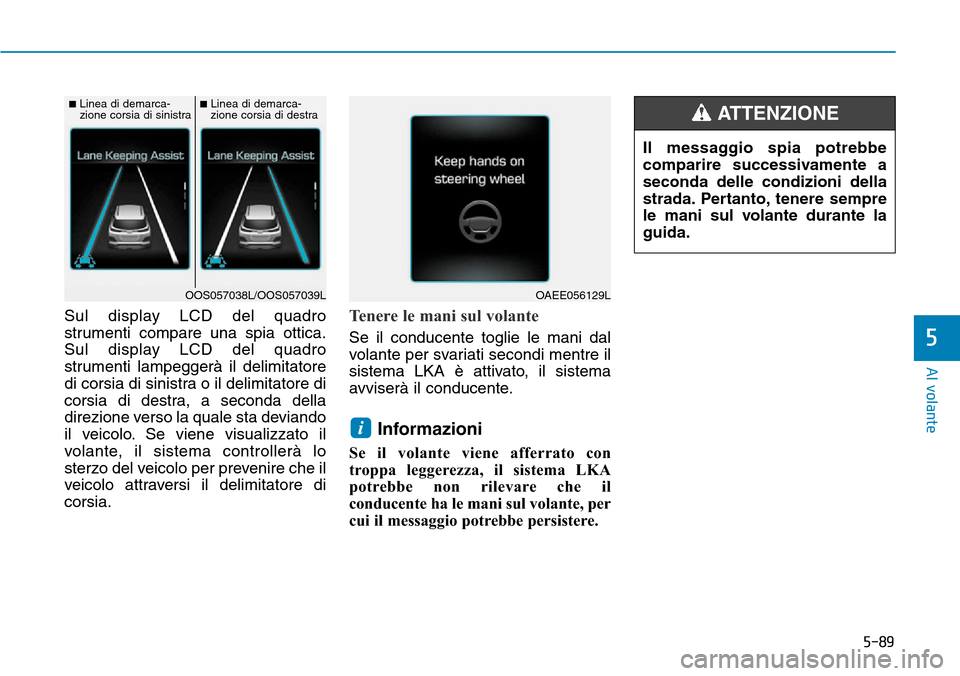

Sul display LCD del quadro
strumenti compare una spia ottica.
Sul display LCD del quadro
strumenti lampeggerà il delimitatore
di corsia di sinistra o il delimitatore di
corsia di destra, a seconda della
direzione verso la quale sta deviando
il veicolo. Se viene visualizzato il
volante, il sistema controllerà lo
sterzo del veicolo per prevenire che il
veicolo attraversi il delimitatore di
corsia.Tenere le mani sul volante
Se il conducente toglie le mani dal
volante per svariati secondi mentre il
sistema LKA è attivato, il sistema
avviserà il conducente.
Informazioni
Se il volante viene afferrato con
troppa leggerezza, il sistema LKA
potrebbe non rilevare che il
conducente ha le mani sul volante, per
cui il messaggio potrebbe persistere.
i
OAEE056129L
■Linea di demarca-zione corsia di sinistra■Linea di demarca-zione corsia di destra
OOS057038L/OOS057039L
Il messaggio spia potrebbe
comparire successivamente a
seconda delle condizioni della
strada. Pertanto, tenere sempre
le mani sul volante durante la
guida.
ATTENZIONE
