Mantenimiento

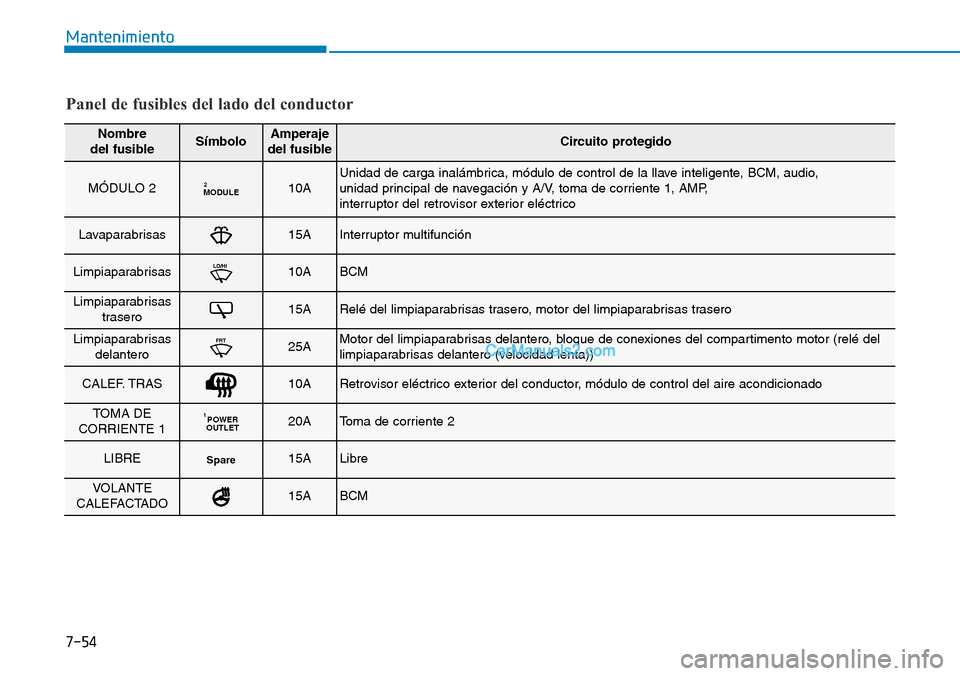

Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
MÓDULO 2MODULE210AUnidad de carga inalámbrica, módulo de control de la llave inteligente, BCM, audio,
unidad principal de navegación y A/V, toma de corriente 1, AMP,
interruptor del retrovisor exterior eléctrico
Lavaparabrisas15AInterruptor multifunción
LimpiaparabrisasLO/HI10ABCM
Limpiaparabrisas
trasero15ARelé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero
Limpiaparabrisas
delanteroFRT25AMotor del limpiaparabrisas delantero, bloque de conexiones del compartimento motor (relé del
limpiaparabrisas delantero (velocidad lenta))
CALEF. TRAS10ARetrovisor eléctrico exterior del conductor, módulo de control del aire acondicionado
TOMA DE
CORRIENTE 1POWER
OUTLET120AToma de corriente 2
LIBRESpare15ALibre
VOLANTE
CALEFACTADO15ABCM
7-59
7
Mantenimiento

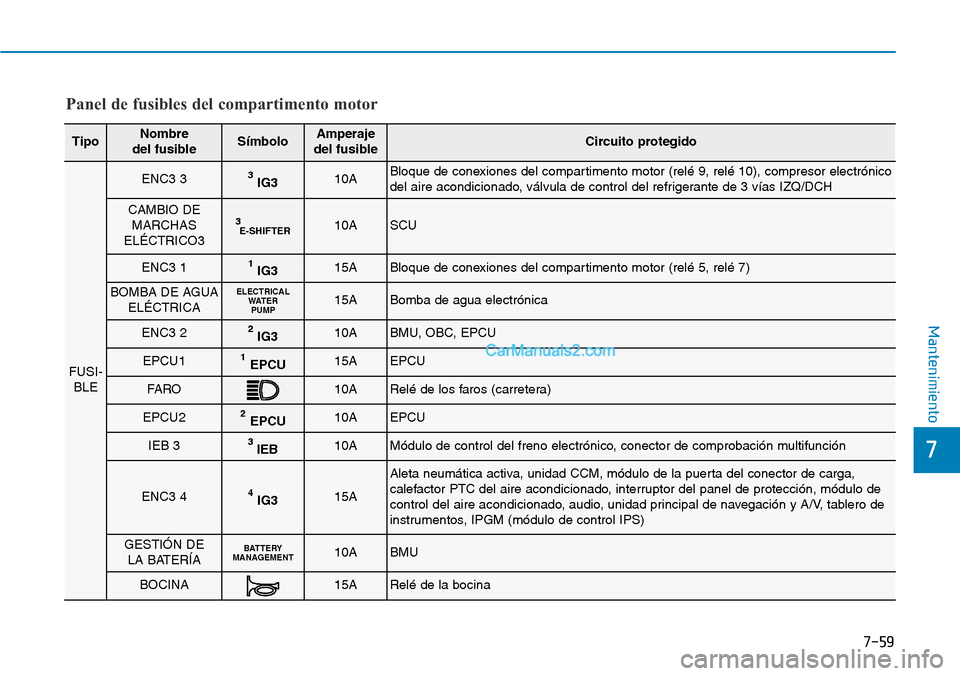

Panel de fusibles del compartimento motor
